なぜフィードバック制御が必要なのか？｜出力電圧を「一定に保つ」ための帰還ループ入門

前回までの記事で、スイッチング電源の基本原理を学びました。MOSFETの高速ON/OFFとインダクタの組み合わせで、デューティ比Dを変えれば出力電圧が変わる。公式は V_out = V_in × D でしたね。

ここで、1つ見落としがちな問題があります。

「デューティ比を固定したら、出力電圧はずっと一定なの？」

答えは「いいえ。一定にはなりません」です。

入力電圧が変動したら？つないだ機器の消費電流が急に増えたら？温度が変わって部品の特性がズレたら？──これらが起きるたびに、出力電圧はフラフラと変動します。

これを防いで出力電圧を「ピッタリ一定」に保つ仕組みが、フィードバック制御（帰還ループ）です。この記事では、数式は一切使わず、「エアコンの温度制御」というたとえだけで、フィードバック制御の全体像を完全に理解します。

もしフィードバックがなかったら？──電圧が崩壊する

フィードバック制御の「ありがたさ」を理解するには、まずフィードバックがない世界を想像するのが一番です。

🔧 デューティ比を「固定」して動かすとどうなるか

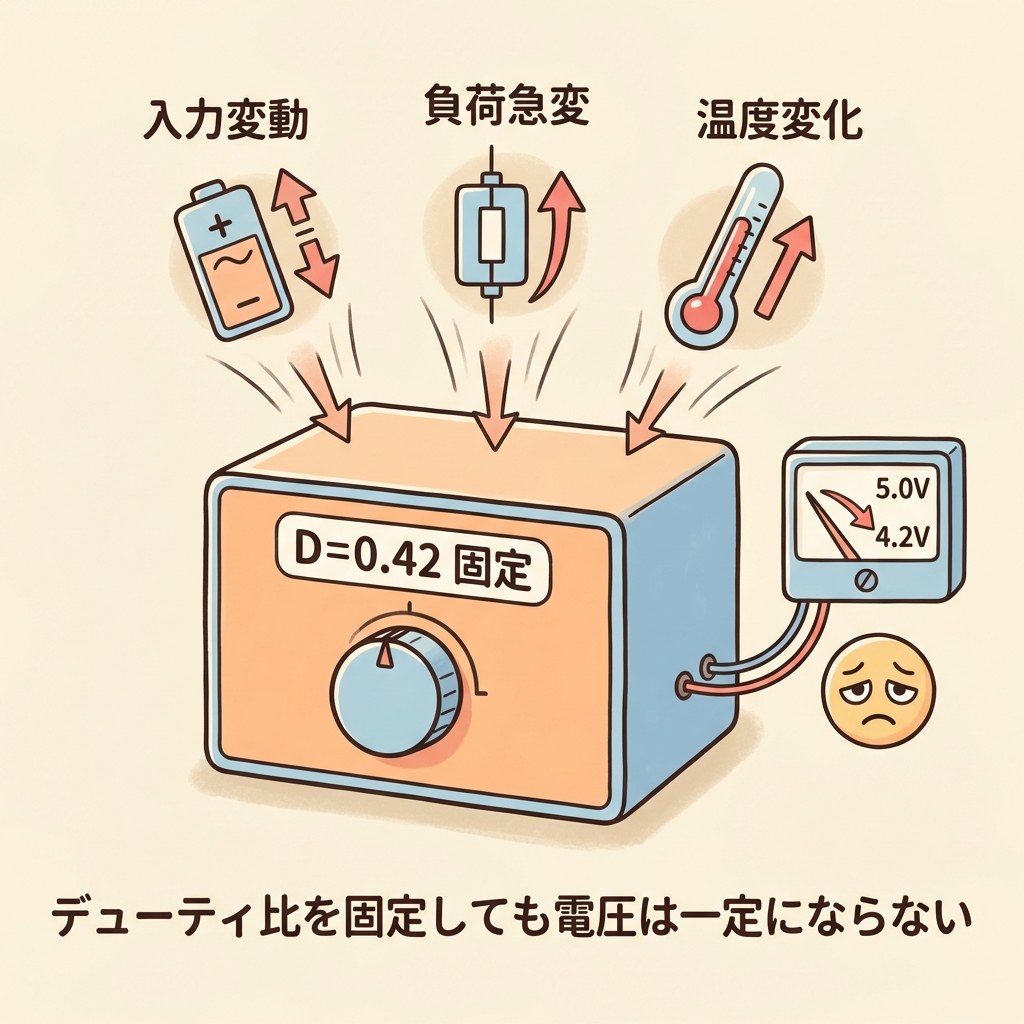

12V入力、デューティ比D=0.42に固定した降圧コンバータを考えます。V_out = 12 × 0.42 = 約5.0V。理論上は5Vが出るはずです。

しかし、現実ではさまざまな「外乱」が発生します。

外乱の種類	何が起きるか	出力電圧への影響
入力電圧の変動	バッテリーの電圧が12V→10Vに低下	5.0V → 4.2Vに低下 📉
負荷の急変	つないだ機器の消費電流が0.5A→2Aに急増	5.0V → 4.3Vに低下 📉
温度変化	周囲温度が上がりMOSFETの抵抗が増加	5.0V → 4.8Vに低下 📉

マイコンは3.3V±5%、つまり3.135V〜3.465Vの範囲でしか正常動作しません。入力電圧がちょっと変動しただけで、出力が許容範囲を超えてマイコンが誤動作したり、最悪壊れたりする。デューティ比を固定しただけでは、出力電圧は「一定」にはならないのです。

フィードバック制御のイメージ｜「エアコン」で理解する

フィードバック制御の仕組みは、エアコンの温度制御とまったく同じです。この「エアコンのたとえ」で理解すれば、電源のフィードバックも一瞬でわかります。

❄️ エアコンはなぜ室温を一定に保てるのか？

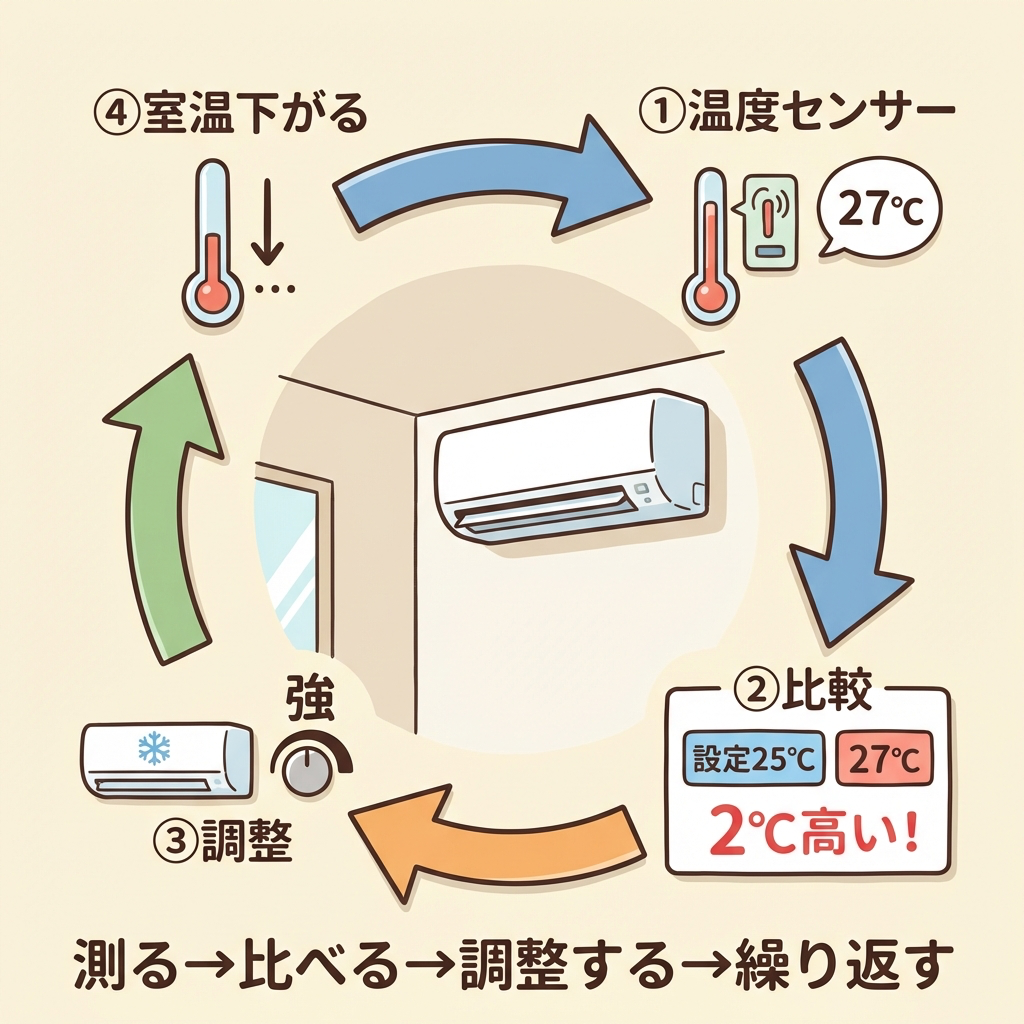

エアコンの設定温度を25℃にしたとします。エアコンはこの手順をずっと繰り返しています。

これがフィードバック制御の全体像です。「測る→比べる→調整する→繰り返す」。たったこれだけ。エアコンはこのループを常に回し続けているから、窓を開けても人が増えても、室温を25℃付近に保ち続けることができるのです。

電源回路のフィードバック｜「4人の登場人物」

エアコンのたとえをそのまま電源回路に置き換えてみましょう。登場人物は4人です。

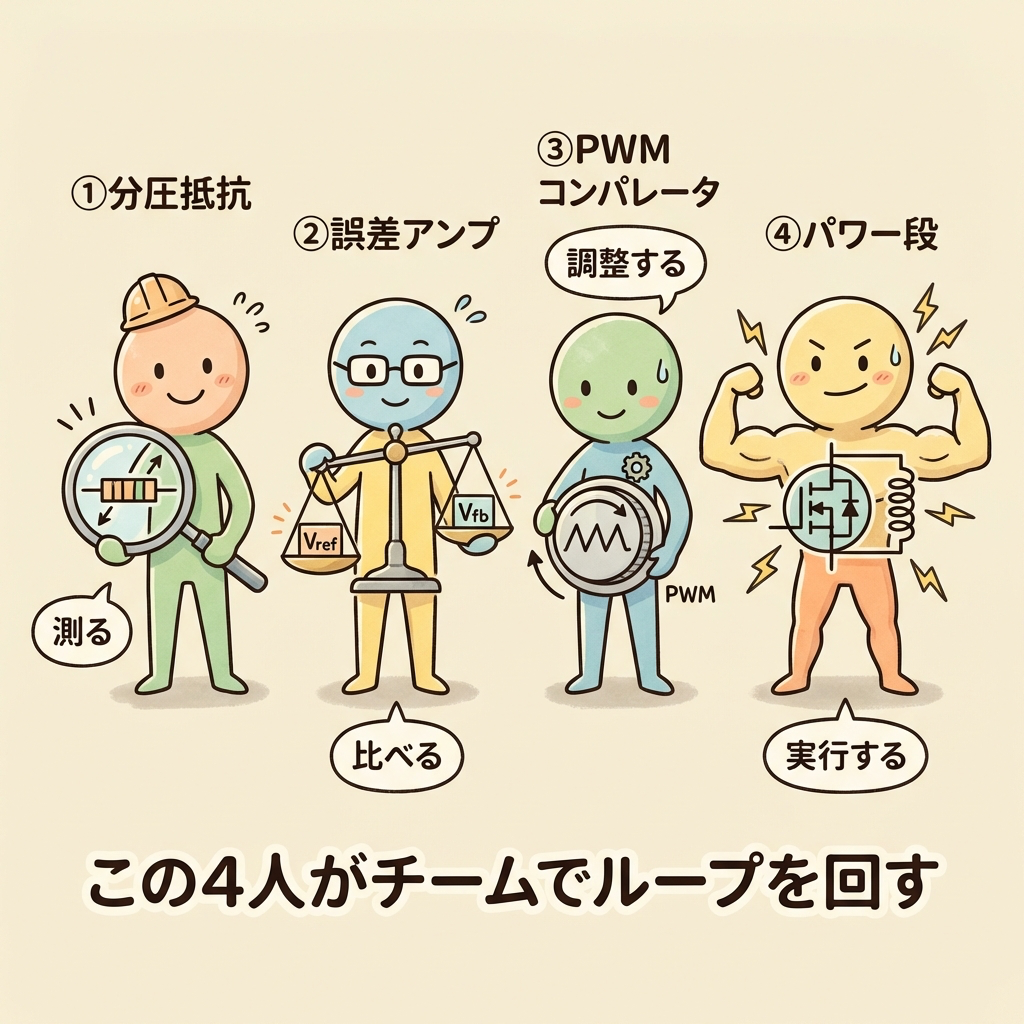

この4人が、エアコンと同じ「測る→比べる→調整する→繰り返す」のループを超高速で回しています。では、1人ずつ役割を見ていきましょう。

登場人物① 分圧抵抗：出力電圧を「測る」

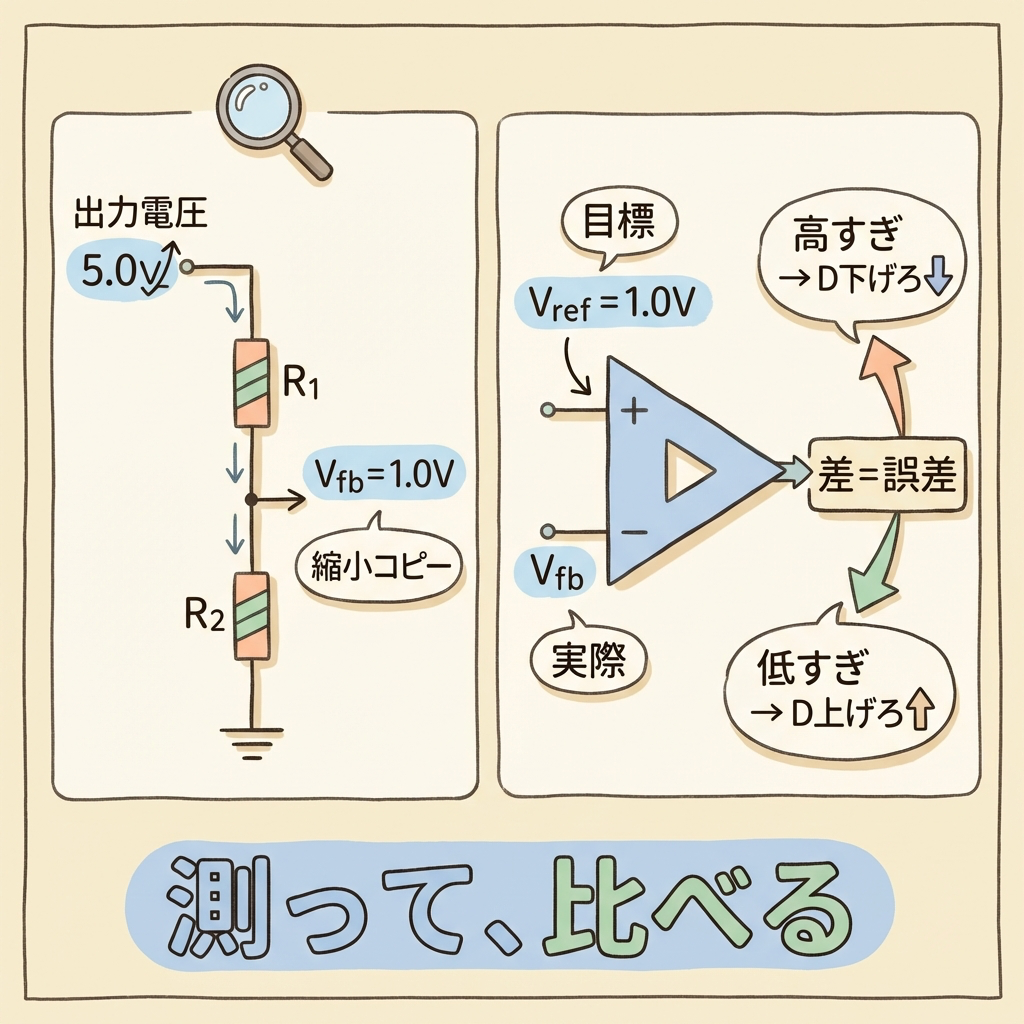

まず、出力電圧を測定する必要があります。しかし、出力が5Vなどの電圧に対して、制御ICの内部は1.0V〜1.2V程度の低い基準電圧で動いています。そこで、2本の抵抗で出力電圧を「縮小コピー」します。これが分圧抵抗です。

エアコンでいえば「温度センサー」にあたります。部屋の温度（出力電圧）を常に監視して、その情報を制御部（誤差アンプ）に送り続けます。

登場人物② 誤差アンプ：目標と実際を「比べる」

次に、分圧抵抗が送ってきた「出力電圧の縮小コピー」を、あらかじめ決められた基準電圧（V_ref）と比較します。この比較を行うのが誤差アンプ（エラーアンプ）です。

エアコンでいえば「設定温度（25℃）と実際の室温を比較して、暑すぎなら冷房を強め、寒すぎなら弱める」マイコンにあたります。

登場人物③ PWMコンパレータ：デューティ比を「調整する」

誤差アンプが「高すぎ！」「低すぎ！」という信号を出しました。この信号を受け取って、実際にMOSFETのON/OFF時間（デューティ比）を変えるのがPWMコンパレータです。

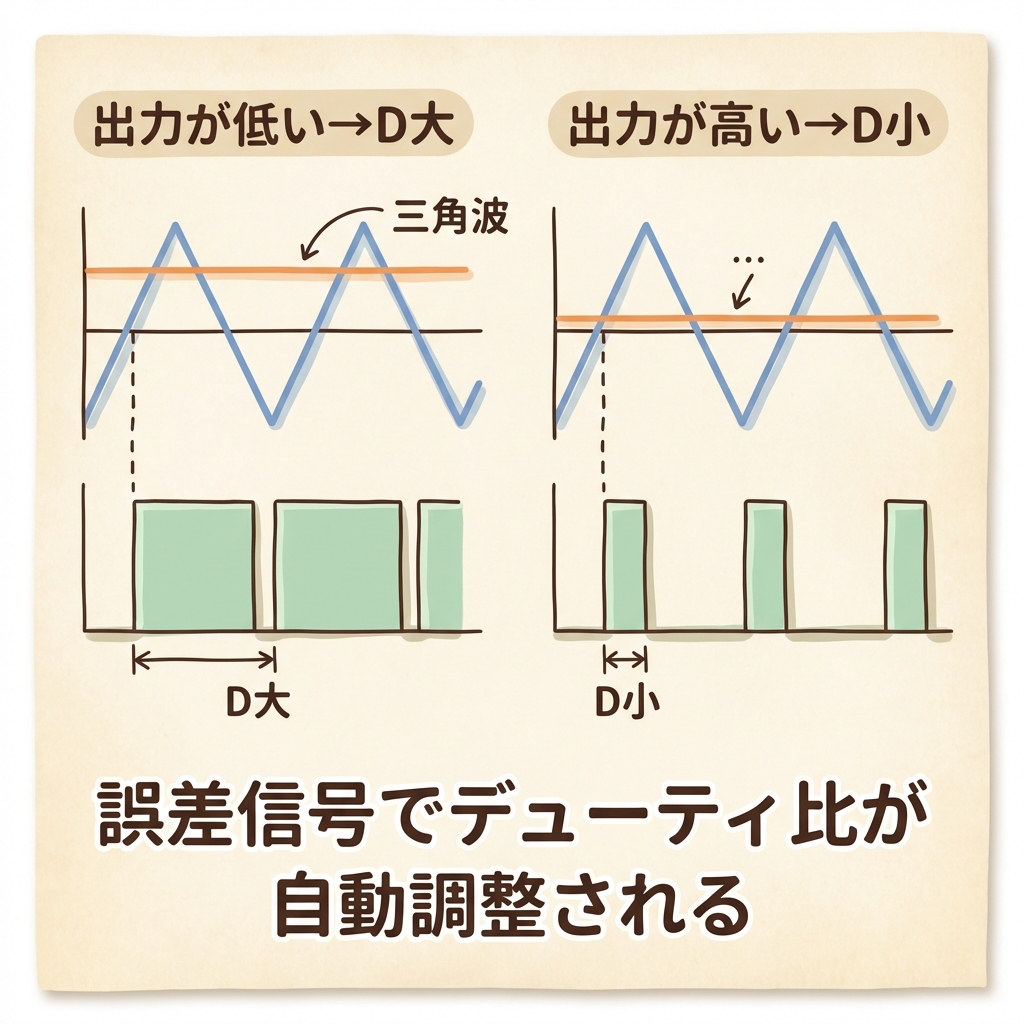

具体的には、誤差アンプの出力電圧と三角波（のこぎり波）を比較して、MOSFETをONにするタイミングとOFFにするタイミングを決めます。

エアコンでいえば「冷房出力を強くする／弱くする」を実際に行う調整つまみの役割です。

登場人物④ パワー段：電力を「変換する」

最後に、調整されたデューティ比に従って、実際に電力を変換するのがパワー段（MOSFET＋インダクタ＋コンデンサ）です。これは前回の記事で学んだスイッチング電源そのものです。

エアコンでいえば「コンプレッサー」にあたります。制御部から指示された冷房出力で、実際に部屋を冷やす（電圧を変換する）実行部隊です。

パワー段が電力を変換した結果、出力電圧が変わります。そしてその出力電圧を、再び分圧抵抗が測定して──ループが一周して、STEP 1に戻ります。

帰還ループの全体図｜「ぐるぐる回る」のが本質

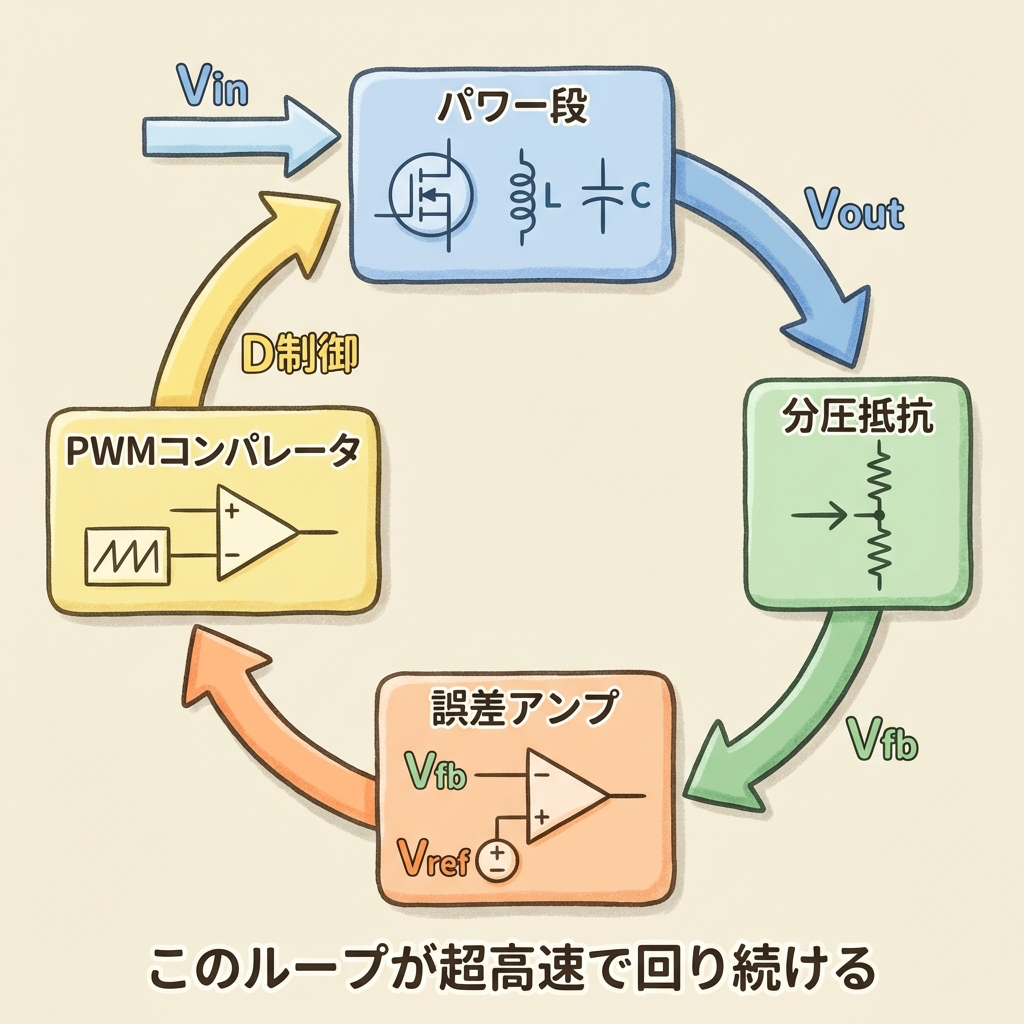

ここまでの4人の登場人物を1枚の図にまとめます。この「ぐるぐる回るループ」がフィードバック制御の全体像です。

エアコンと電源回路の対応表

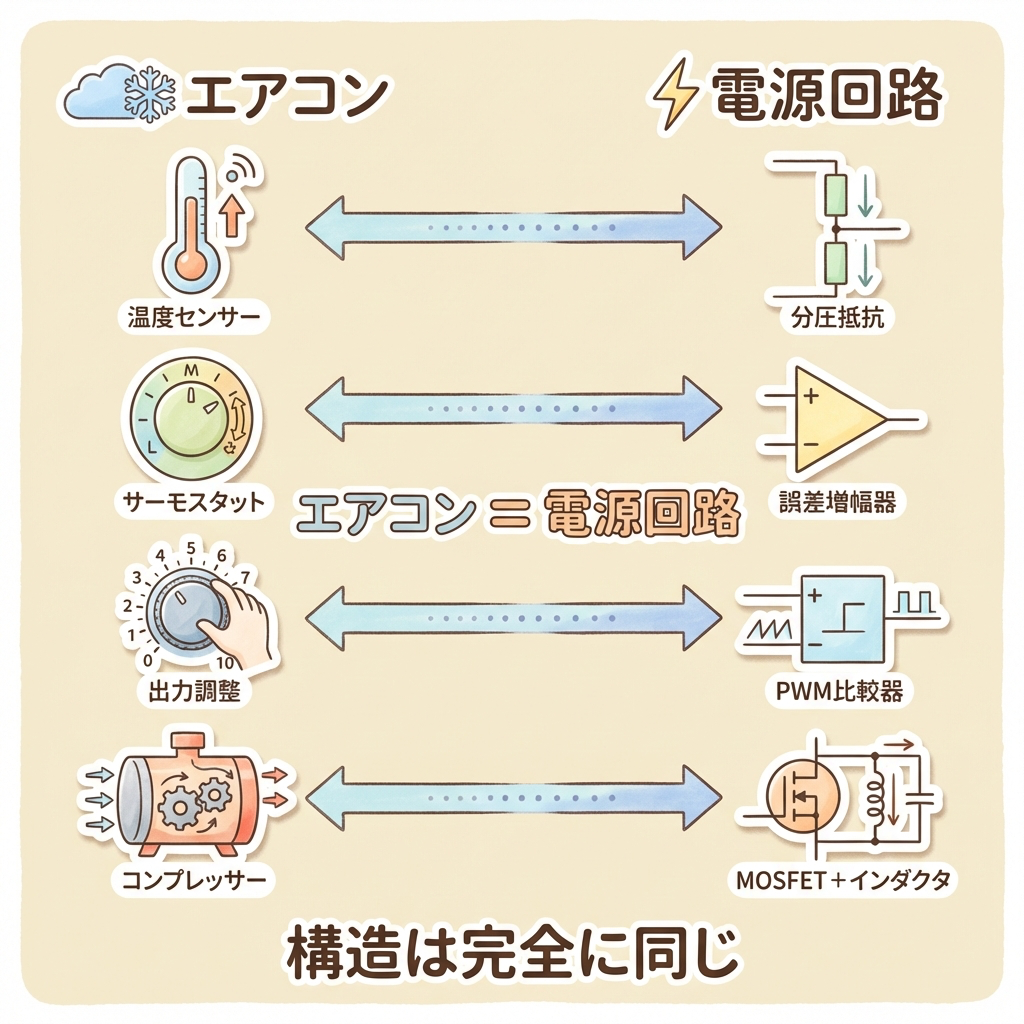

エアコンの温度制御と電源回路のフィードバックは、完全に同じ構造です。対応表で確認しましょう。

役割	❄️ エアコン	⚡ 電源回路
制御したい量	室温（25℃に保ちたい）	出力電圧（5.0Vに保ちたい）
目標値	設定温度（25℃）	基準電圧 Vref（例：1.0V）
① 測る	温度センサー	分圧抵抗
② 比べる	マイコン（比較回路）	誤差アンプ
③ 調整する	出力調整（風量UP/DOWN）	PWMコンパレータ（D調整）
④ 実行する	コンプレッサー	パワー段（MOSFET+L+C）
外乱	窓を開ける、人が増える	入力変動、負荷変動、温度変化

フィードバックが外乱を打ち消す具体例

実際にフィードバックが働く瞬間を、ストーリー仕立てで追ってみましょう。

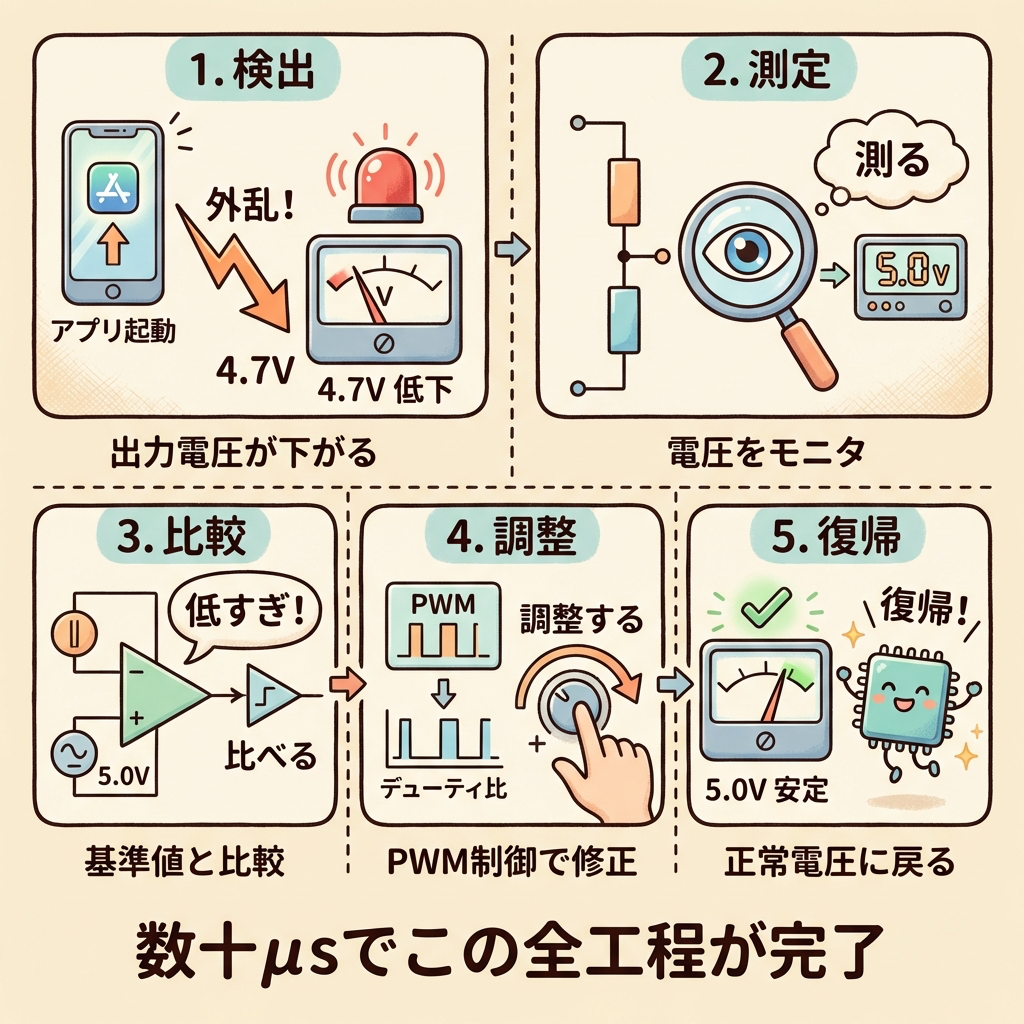

📱 シナリオ：スマホがアプリを起動した瞬間

この一連の流れが、数十マイクロ秒（μs）という超高速で行われています。人間が「あれ、電圧が下がった？」と気づく前に、フィードバックがすべてを修正してくれるのです。

よくある質問

Q1. フィードバック制御は「負帰還」ですか？「正帰還」ですか？

電源回路のフィードバックは負帰還（ネガティブフィードバック）です。出力が上がったら「下げる方向」に、下がったら「上げる方向」に修正します。つまり、ズレを打ち消す方向に働くから「負」帰還です。もし正帰還（ポジティブフィードバック）にしてしまうと、ズレがどんどん増幅されて出力が暴走します。

Q2. 分圧抵抗の値はどうやって決めるの？

基準電圧V_refと希望の出力電圧V_outから逆算します。たとえばV_ref=1.0Vで出力5.0Vにしたいなら、分圧比は1/5（=1.0/5.0）。R1=40kΩ、R2=10kΩなどの組み合わせにします。つまり、分圧抵抗の比率を変えるだけで、出力電圧を自由に設定できるのです。

Q3. フィードバックの応答が遅いとどうなるの？

外乱が起きてから出力が元に戻るまでの時間が長くなります。CPUが急にフル稼働したとき、電圧が一瞬大きく下がる「アンダーシュート」が発生します。逆に、負荷が急に軽くなると電圧が跳ね上がる「オーバーシュート」が起きます。応答速度を速くするには、ループのゲインを上げたり、位相補償を最適化したりします。

Q4. LDO（リニアレギュレータ）にもフィードバックはあるの？

あります。LDOも「出力電圧を分圧して基準電圧と比較し、パストランジスタの抵抗値を調整して電圧を一定に保つ」というフィードバックループを持っています。制御の原理は同じで、違うのは「調整する手段」だけです。LDOはパストランジスタの抵抗値を連続的に変える、スイッチング電源はデューティ比を変える。

まとめ｜フィードバックは「目を開けて運転する」こと

この記事では、「なぜフィードバック制御が必要なのか」を、エアコンのたとえで解説しました。
