【入門】コンデンサの種類と特徴|電解・セラミック・フィルムの違いと「どこに何を使うか」完全ガイド

😣 こんな悩みはありませんか?
  • コンデンサって種類が多すぎてどれを選べばいいかわからない…
  • 「電解」「セラミック」「フィルム」の違いを聞かれても答えられない
  • データシートの「ESR」「ESL」の意味がイメージできない
  • 先輩に「ここはセラコンじゃダメ、電解にして」と言われたけど理由がわからない
✅ この記事でわかること
  • 3大コンデンサ(電解・セラミック・フィルム)の構造と特徴をイメージで理解
  • ESR・ESL・DCバイアスなど「性能の違い」を一覧表で比較
  • パワエレ回路の「どこに何を使うか」をフローチャートで解決
  • 実務で陥りがちな落とし穴(セラミックの容量低下問題など)

「コンデンサなんて、容量が合ってればどれでもいいでしょ?」

——残念ながら、これは回路設計で最もやってはいけない考え方です。

コンデンサは、電子回路で最も多く使われる部品の一つ。しかし、同じ「10μF」でも、電解コンデンサとセラミックコンデンサでは性質がまったく違います

たとえるなら、同じ「500ml」のペットボトルでも、炭酸水の容器と味噌汁の容器では設計がまるで違うのと同じです。何を入れるか(=用途)によって、最適な容器(=コンデンサの種類)は変わります。

この記事では、パワエレ設計や基板設計で必ず登場する3大コンデンサ(電解・セラミック・フィルム)の違いを、構造から用途まで徹底的にわかりやすく解説します。

目次

🔋 まず結論|3大コンデンサの「得意・不得意」早見表

先に全体像をお見せします。細かい理由は、この後の章で徹底的に解説していきます。

比較項目 🥫 電解コンデンサ 💎 セラミックコンデンサ 📜 フィルムコンデンサ
容量範囲 1μF〜数万μF 1pF〜100μF 100pF〜数百μF
サイズ 大きい 🏠 極小 🔬 大きい 🏗️
ESR(等価直列抵抗) 高い ❌ 極低 低い ✅
ESL(等価直列インダクタンス) 高い ❌ 極低 中程度 △
高周波特性 苦手 ❌ 最強 良い ✅
容量の安定性 経年劣化あり △ DCバイアスで低下 最も安定
極性 あり(逆接で破裂) なし ✅ なし ✅
寿命 短い(電解液蒸発)❌ 半永久的 ✅ 非常に長い ✅
コスト 安い ✅ 最安 高い ❌
一言で表すと 大容量の貯水タンク 超高速の消火器 精密な計量カップ

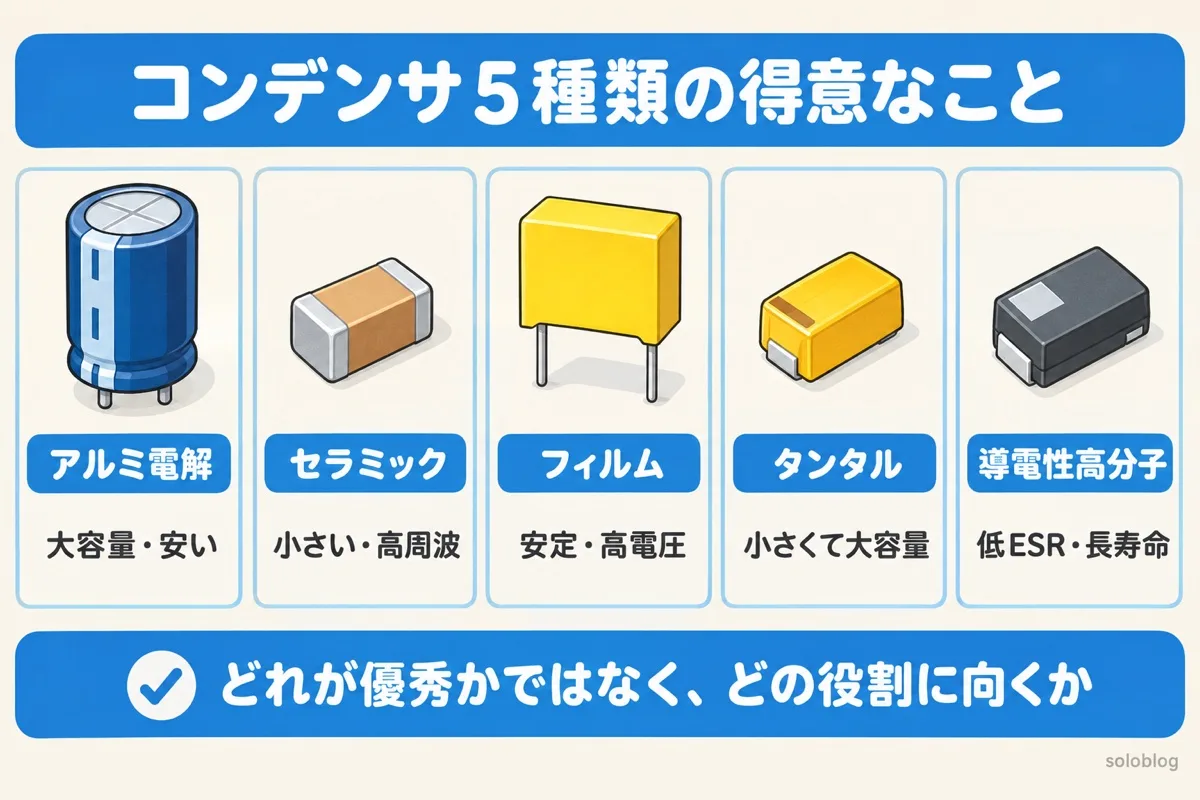

💡 最も大事な考え方
コンデンサの選択は「性能の優劣」ではなく「役割の違い」です。貯水タンクと消火器は「どちらが優秀か」ではなく「どこで使うか」が違いますよね。コンデンサも同じです。

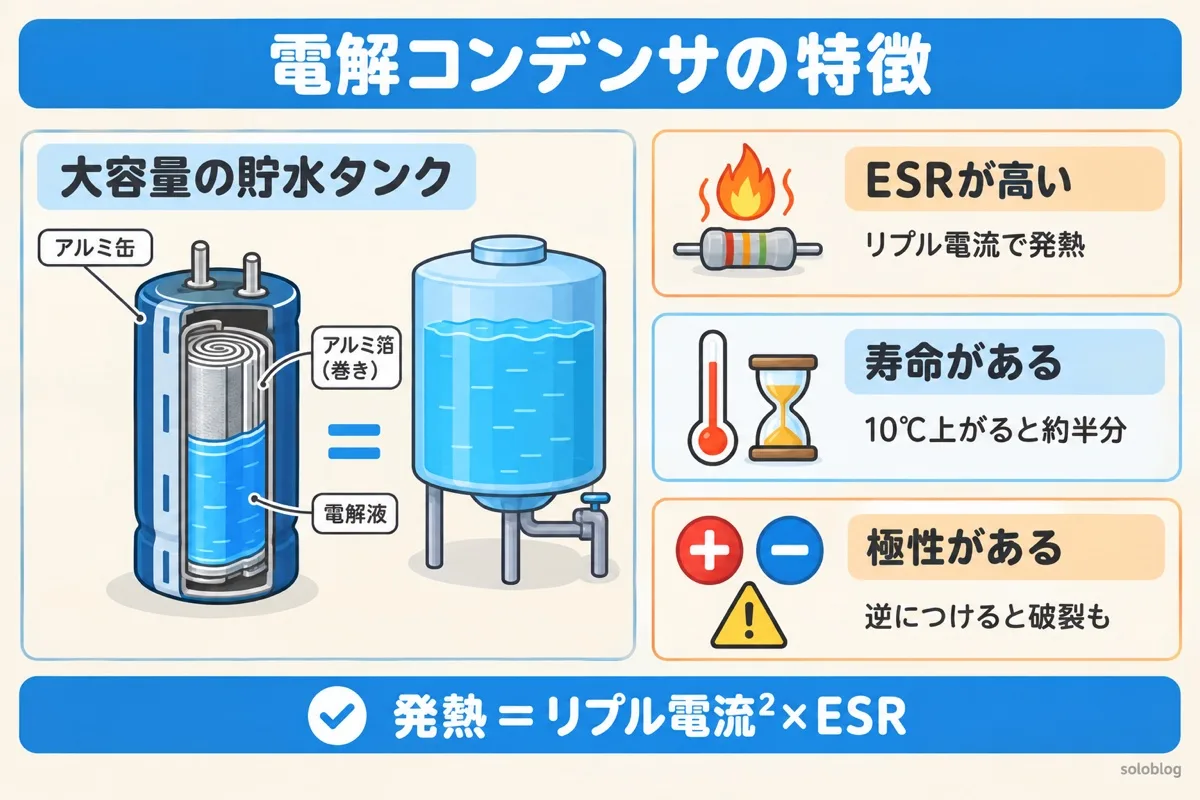

🥫 電解コンデンサ|大容量の「貯水タンク」

構造|アルミ箔+電解液で大容量を実現

電解コンデンサは、その名のとおり電解液を使ったコンデンサです。アルミ電解コンデンサが最も一般的です。

アルミ箔の表面を化学処理(陽極酸化)して、極めて薄い酸化アルミニウム(Al₂O₃)の膜を作ります。この膜が「誘電体」になります。膜が非常に薄い(ナノメートルレベル)ので、C = εS/d のdが極小 → 大容量が得られるのです。

液体の電解液がもう一方の電極として機能するため、アルミ箔の微細な凹凸にも密着でき、実効的な電極面積Sを大きくできます。この「dが小さく、Sが大きい」構造が、電解コンデンサの大容量の秘密です。

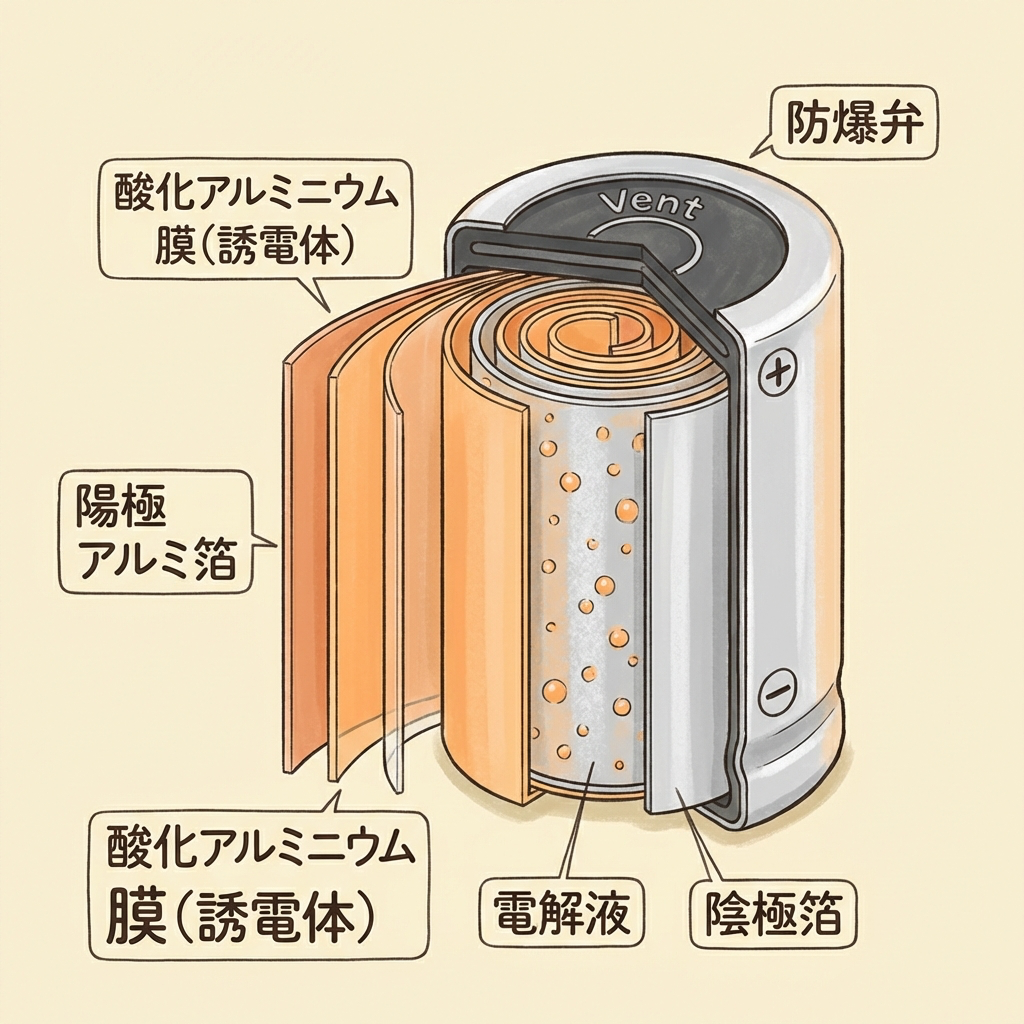

🥫 電解コンデンサの構造イメージ
陽極
アルミ箔
(表面に酸化膜)
酸化膜
(誘電体)
電解液
(実質的な
陰極)
陰極箔
アルミ箔
(集電体)
これをクルクル巻いて円筒形にしたのが、あのおなじみの形状

強み|圧倒的な大容量と低コスト

電解コンデンサの最大の武器は、他の種類では実現できない大容量です。数百μF〜数万μFという容量は、セラミックやフィルムでは物理的に困難(または非常に高価)です。

たとえるなら、「貯水タンク」。大量の水(=エネルギー)を蓄えておいて、必要なときにドッと供給する——それが電解コンデンサの役割です。電源の入力平滑フィルタやバルクコンデンサとして、電源ラインのエネルギー蓄積を担います。

弱み|ESRが高い・寿命が短い・極性がある

電解コンデンサには、いくつかの致命的な弱点があります。

弱点 原因 実務での影響
ESRが高い 電解液自体に抵抗がある リップル電流で発熱 → 寿命低下
ESLが高い 巻き構造でリード線が長い 高周波ノイズを吸収できない
寿命が短い 電解液が蒸発する 高温環境では数千時間で劣化
極性がある 酸化膜は片方向にしか形成されない 逆接すると最悪「破裂」
⚠️ 実務でよくある事故
電解コンデンサを極性逆に実装すると、内部でガスが発生し破裂(液漏れ・噴出)します。基板設計で極性マークを必ず確認してください。防爆弁がある理由はこのためです。

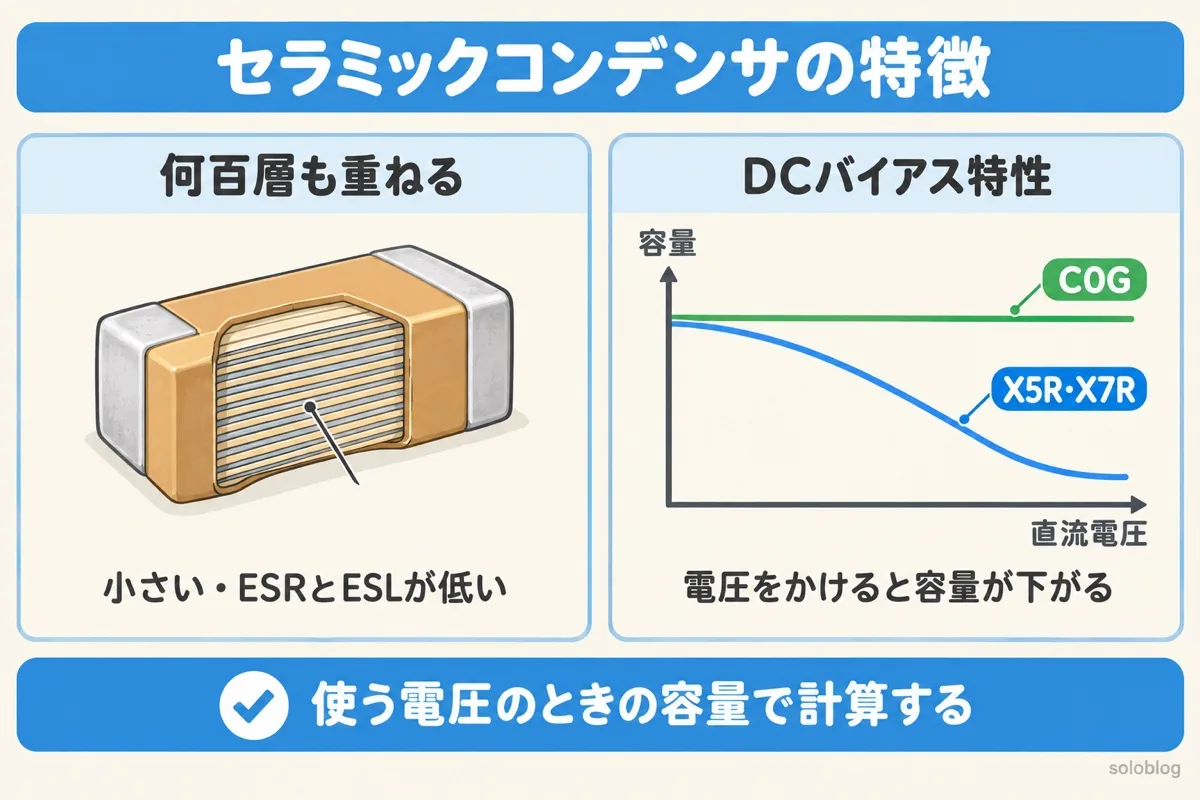

💎 セラミックコンデンサ|超高速の「消火器」

構造|セラミック誘電体を何百層も積み重ねる

セラミックコンデンサ(通称:セラコン、MLCC)は、チタン酸バリウムなどのセラミック材料を誘電体に使ったコンデンサです。

現代のMLCC(積層セラミックコンデンサ)は、極めて薄いセラミック層と内部電極を数百層〜1000層以上積み重ねた構造をしています。層が多いほど、並列コンデンサが増えるイメージで、小さな体積で大きな容量を実現します。

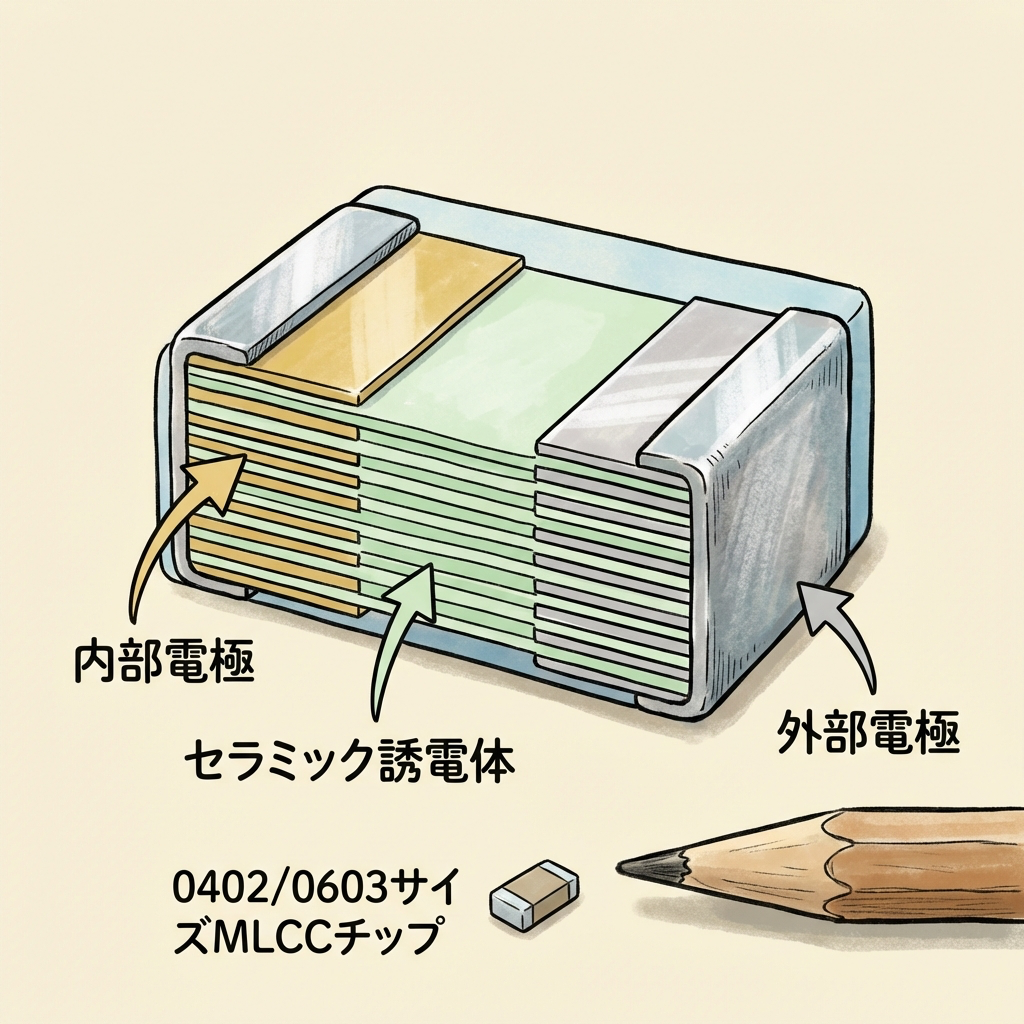

💎 積層セラミックコンデンサ(MLCC)の構造イメージ
セラミック層
内部電極
セラミック層
内部電極
セラミック層
外部電極(左)
× 数百〜1000層以上
外部電極(右)
交互に逆側の外部電極に接続された内部電極が、ミルフィーユのように積層されている

強み|ESR/ESL極低・小型・高周波に最強

セラミックコンデンサの最大の武器は、ESR(等価直列抵抗)とESL(等価直列インダクタンス)が極めて小さいことです。リード線がなく、内部構造もコンパクトなため、高周波での応答が圧倒的に速いのが特徴。

たとえるなら「消火器」。貯められる水の量(容量)は少ないけれど、火(ノイズ)が出た瞬間に超高速で水を噴射できる。だからICの直近に置く「パスコン(デカップリングコンデンサ)」として最適なのです。

弱み|DCバイアス特性(容量が勝手に減る問題)

セラミックコンデンサの最大の落とし穴がこれです。

高誘電率系(X5R、X7Rなど)のセラミックコンデンサは、DC電圧をかけると容量が大幅に減少します。これをDCバイアス特性と呼びます。

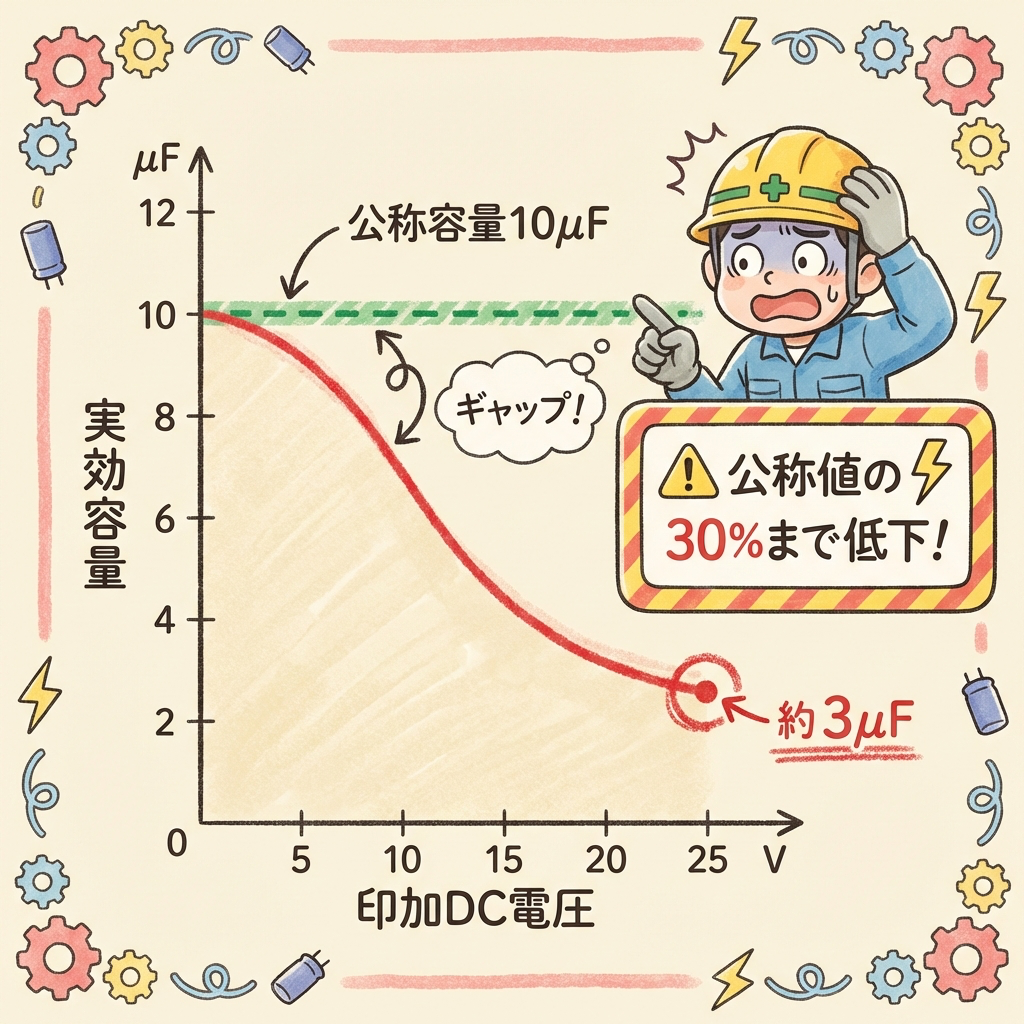

🔥 衝撃の事実
たとえば、0402サイズ(1005)の10μF/6.3Vセラミックコンデンサに定格の半分の3.15Vをかけるだけで、実効容量が公称値の30〜50%まで低下することがあります。つまり「10μFのつもりで使っていたのに、実は3〜5μFしかなかった」ということが起こりうるのです。

これが原因で電源回路が不安定になったり、ノイズフィルタが想定どおりに機能しなかったりするケースは、実務で非常に多いです。対策は、定格電圧に対して十分な余裕を持つ(印加電圧 ÷ 定格 ≤ 50%程度)か、1サイズ大きいものを選ぶことです。

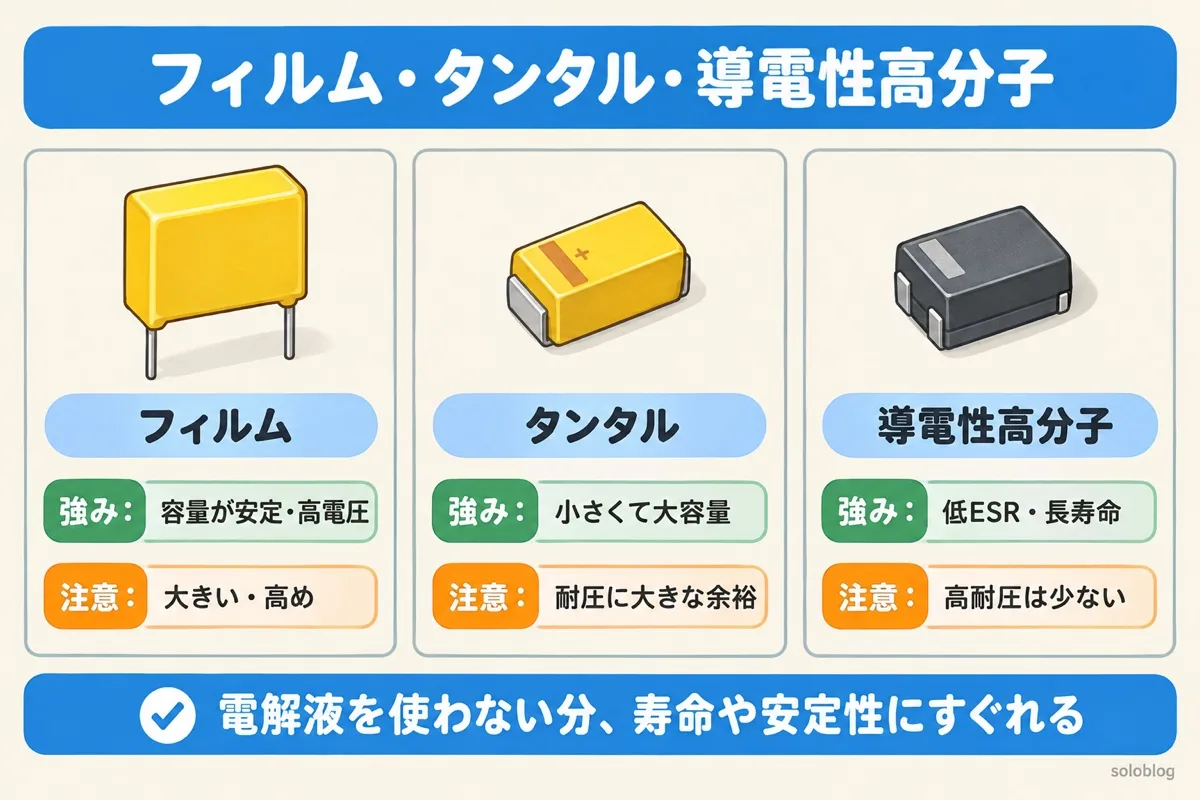

📜 フィルムコンデンサ|精密な「計量カップ」

構造|プラスチックフィルムを誘電体に使用

フィルムコンデンサは、ポリプロピレン(PP)やポリエステル(PET)などのプラスチックフィルムを誘電体に使ったコンデンサです。

金属箔またはフィルムに蒸着した金属膜を電極として、プラスチックフィルムと一緒に巻き取った構造をしています。プラスチックフィルムは化学的に安定しているため、温度や電圧による容量変化が極めて小さいのが最大の特長です。

強み|容量の安定性が圧倒的・自己回復性がある

フィルムコンデンサの最大の武器は、容量の安定性です。DC電圧をかけても、温度が変わっても、容量がほとんど変化しません。セラミックコンデンサのDCバイアス問題とは無縁です。

たとえるなら「精密な計量カップ」。量(容量)は正確で、どんな温度でも目盛りがズレない信頼性があります。スナバ回路や共振回路など、容量の精度が求められる用途に最適です。

さらに、蒸着電極タイプには自己回復(セルフヒーリング)機能があります。絶縁破壊が起きても、破壊点周辺の蒸着金属膜が蒸発して自動的に絶縁を回復するのです。パワエレのような高電圧環境では、この信頼性が頼もしい。

弱み|サイズが大きい・コストが高い

フィルムコンデンサの弱点は、サイズとコストです。プラスチックフィルムはセラミックに比べて誘電率が低いため、同じ容量を得るには大きな体積が必要です。小型化が求められるスマートフォンなどには不向きですが、パワエレの基板では十分なスペースがあるため、積極的に活用できます。

🔬 ESR・ESLとは?|コンデンサが「理想」と違う理由

理想のコンデンサ vs 現実のコンデンサ

教科書に出てくるコンデンサは「理想のコンデンサ」です。容量Cだけを持ち、抵抗もインダクタンスもゼロ。しかし現実のコンデンサには、望まない「おまけ」がついてきます。

⚡ 現実のコンデンサの等価回路
ESL
等価直列
インダクタンス
ESR
等価直列
抵抗
C
静電容量
(本来の値)
現実のコンデンサは「ESL + ESR + C」の3つが直列に繋がった回路と等価

ESR(等価直列抵抗)|「コンデンサ内部の摩擦」

ESR(Equivalent Series Resistance)は、コンデンサ内部の電極や電解液、配線が持つ抵抗成分です。たとえるなら、水道管の内壁の「摩擦」。水を通すたびに摩擦で熱が出るように、コンデンサもESRのせいでリップル電流が流れると発熱します。

ESRが高いと、大電流が流れたときに電圧降下が生じ、コンデンサの機能が低下します。特に電源平滑用途では、ESRの低さが性能を左右します。

ESL(等価直列インダクタンス)|「コンデンサ内部のバネ」

ESL(Equivalent Series Inductance)は、コンデンサのリード線や内部構造が持つインダクタンス成分です。前回の記事で学んだ「寄生インダクタンス」と同じものが、コンデンサの中にも存在するのです。

ESLが高いと、高周波になるほどコンデンサのインピーダンスが上がってしまい、高周波ノイズを吸収できなくなります。だから、高周波デカップリングにはESLが極めて低いセラミックコンデンサが必須なのです。

💡 ESR・ESLの大小が意味すること
ESRが低い = 大電流を流しても発熱しにくい = 電源平滑に向く
ESLが低い = 高周波でもインピーダンスが上がらない = デカップリングに向く
両方が低い = セラミックコンデンサ ← だから最強の高周波部品

🗺️ 「どこに何を使うか」用途別の使い分けガイド

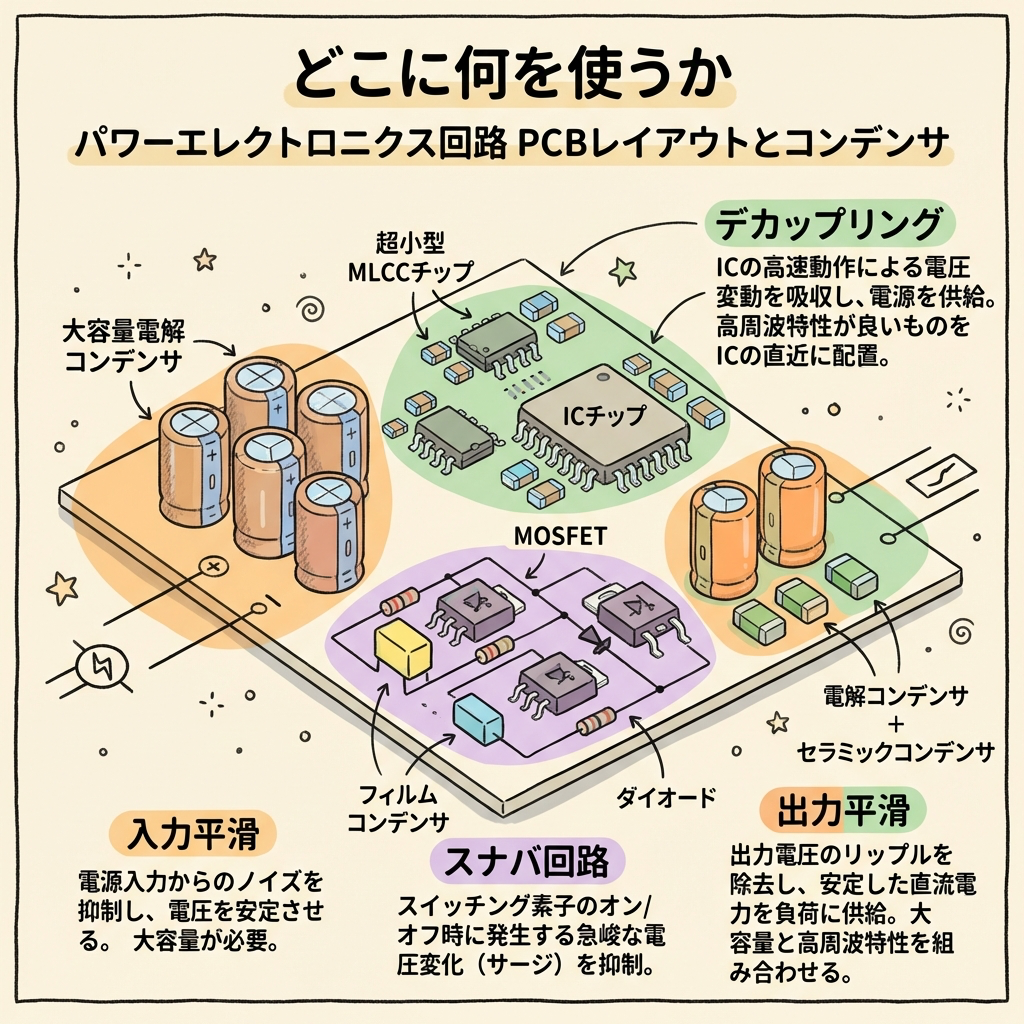

パワエレ回路の「どこ」に「何」を使うか

ここまでの知識をもとに、パワエレ回路の各用途にどのコンデンサを使うべきかを整理しましょう。

用途 求められる性能 最適な種類 理由
電源入力の平滑
(バルクコンデンサ)
大容量・低コスト 🥫 電解 数百μF以上が必要な領域はこれ一択
ICのデカップリング
(パスコン)
低ESR・低ESL・小型 💎 セラミック 高周波ノイズを吸収するにはESL最小が必須
スナバ回路 容量の安定性・高耐圧・自己回復 📜 フィルム 繰返しのサージにも劣化しにくい信頼性
DC-DCコンバータ
の出力平滑
低ESR・適度な容量 💎 セラミック
または 🥫+💎 併用
リップル抑制に低ESRが効く。大容量なら電解と併用
共振回路
(LLC、DABなど)
容量精度・低損失・高耐圧 📜 フィルム DCバイアスで容量が変わるセラコンでは共振点がズレる
高周波ノイズフィルタ
(EMIフィルタ)
低ESL・低ESR 💎 セラミック MHz帯のノイズに対してインピーダンスが最小
タイミング回路
(RC発振器など)
容量の精度・温度安定性 📜 フィルム
または 💎 C0G/NP0
容量が変化すると発振周波数がズレる

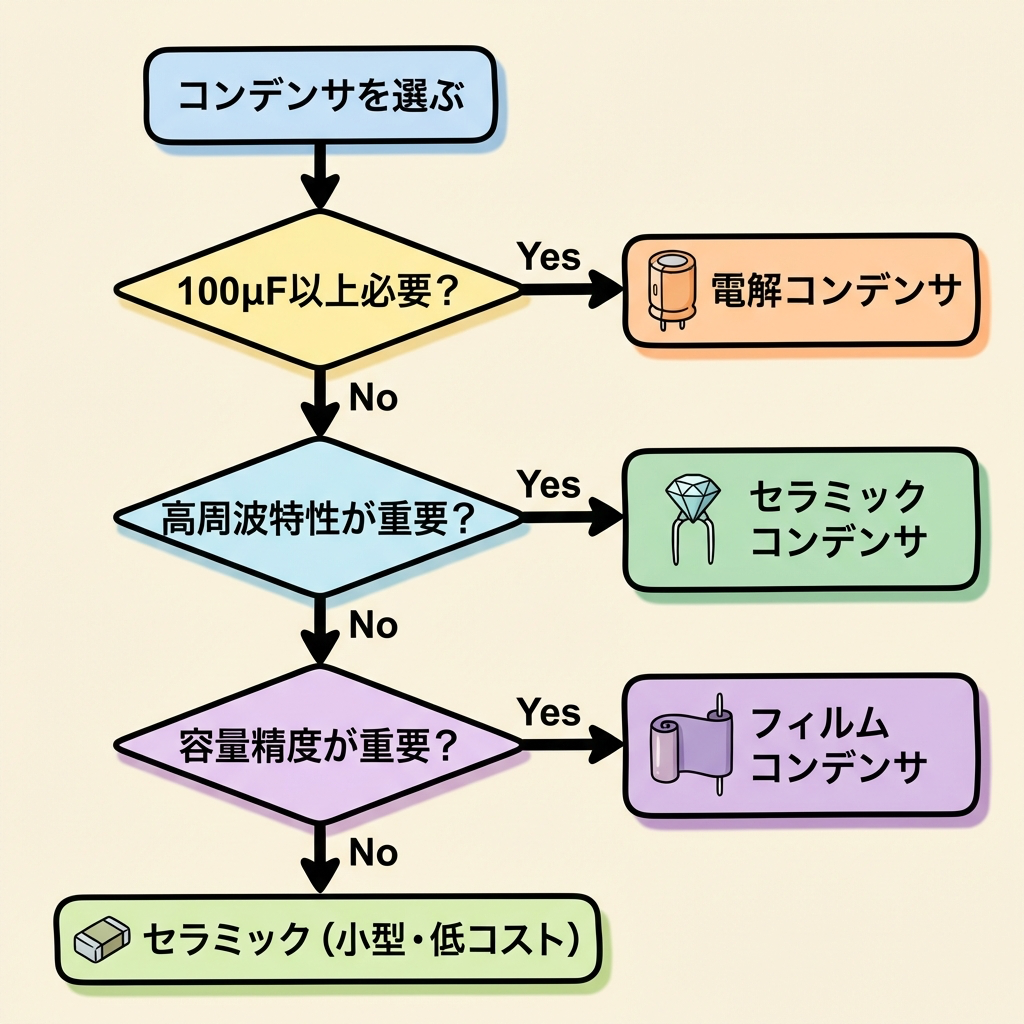

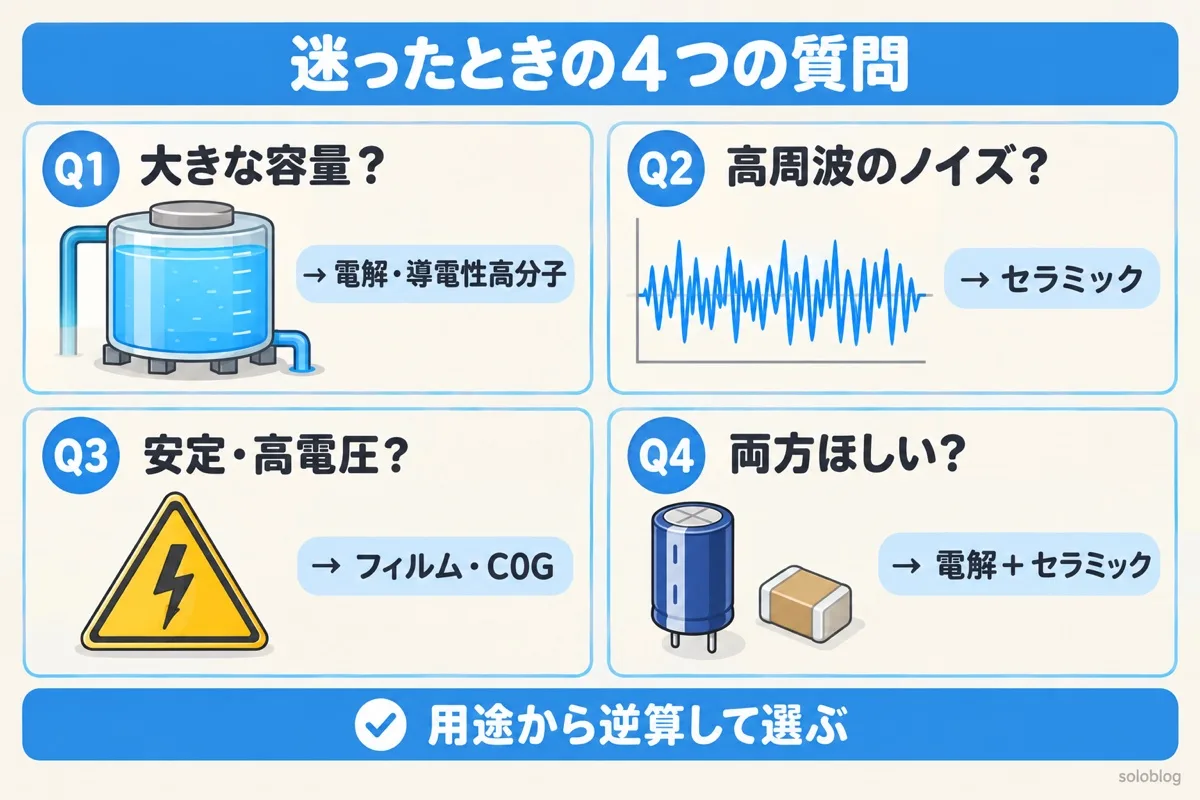

選定フローチャート|迷ったときの判断基準

Q1. 必要な容量は?

100μF以上 → 🥫 電解コンデンサがほぼ一択(セラコンでは非現実的)
100μF以下 → 次の質問へ

Q2. 高周波特性は重要?

はい(デカップリング、EMIフィルタなど) → 💎 セラミック(ESL最小)
いいえ → 次の質問へ

Q3. 容量の精度・安定性は重要?

はい(共振回路、スナバ、タイミングなど) → 📜 フィルム(DCバイアス問題なし)
いいえ → 💎 セラミック(小型・低コスト)

Q4. 複合的な要件?

大容量+高周波 → 🥫 電解 + 💎 セラミックの並列使い(役割分担)
高耐圧+大電流 → 📜 フィルム(自己回復性が頼もしい)

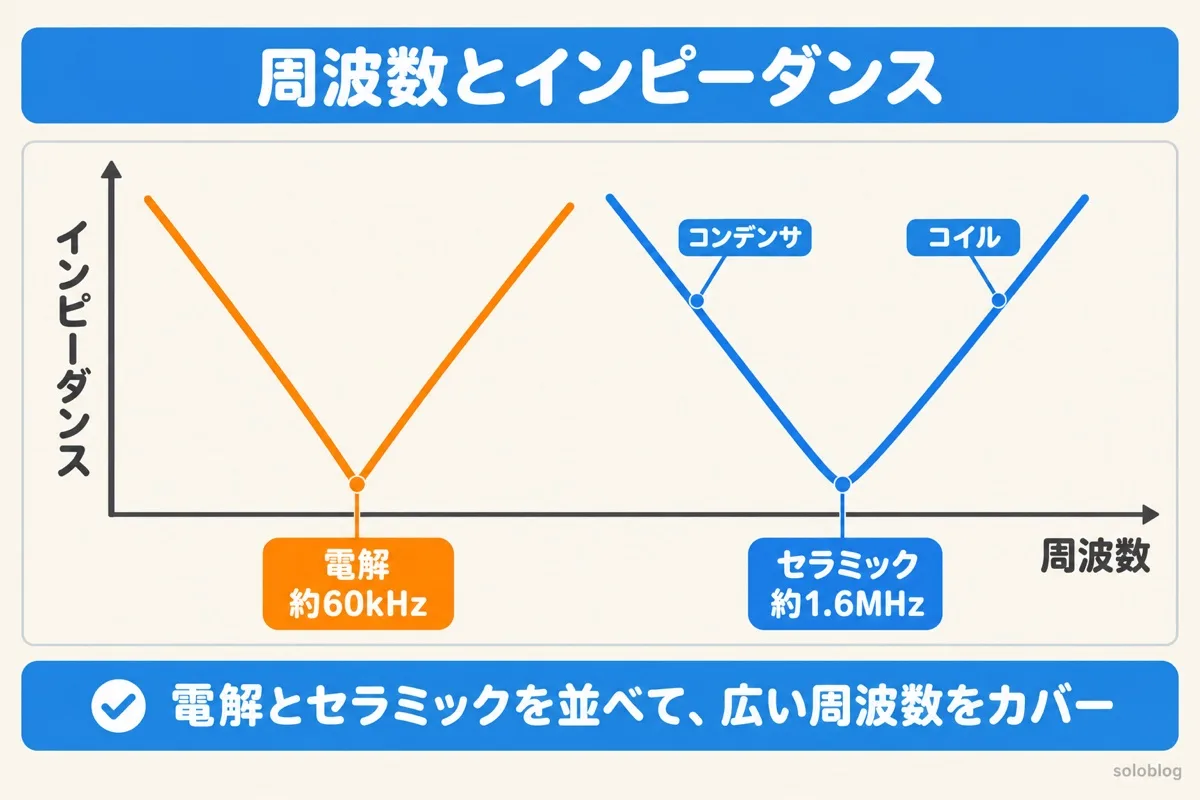

💡 「電解+セラミック」の並列使いは定石
電源ラインでは、大容量の電解コンデンサ(低周波のエネルギー蓄積)と小容量のセラミックコンデンサ(高周波ノイズ吸収)を並列に置くのが基本です。「貯水タンク」と「消火器」を両方設置するイメージです。

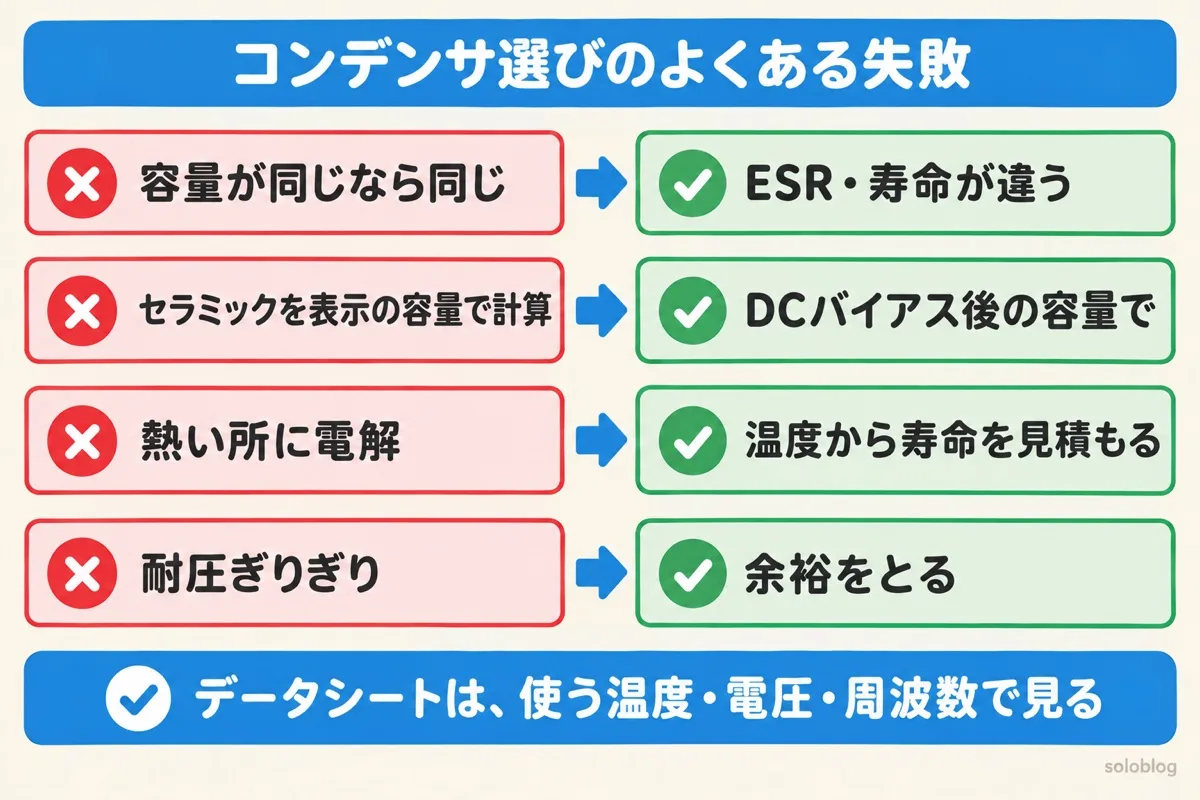

⚠️ 実務で陥りがちな3つの落とし穴

落とし穴①|セラコンのDCバイアスで「実効容量」が激減していた

前述のとおり、高誘電率系セラミックコンデンサはDC電圧で容量が減ります。回路シミュレーションでは「公称10μF」のつもりで設計したのに、実基板では3μFしかなかった——というのはよくある話です。

対策としては、村田製作所やTDKのWebサイトにある「DCバイアス特性シミュレータ」を使って、実際の印加電圧での実効容量を確認してから設計しましょう。

落とし穴②|電解コンデンサの「寿命」を計算していなかった

電解コンデンサの寿命は、温度とリップル電流に大きく依存します。一般的に「温度が10℃上がると寿命が半分」(アレニウスの法則)と言われています。

データシートに「105℃ 2000時間」と書いてある電解コンデンサでも、実装温度が85℃なら約8000時間、65℃なら約32000時間(約3.6年)に延びます。逆に、放熱が悪くて115℃になると約1000時間で劣化します。設計段階で寿命計算をしていないと、出荷後に故障が多発する危険があります。

落とし穴③|セラコンの「鳴き」を知らなかった

セラミックコンデンサ(特にX5R・X7Rなどの高誘電率系)は、圧電効果により通電時に微細な振動を発生させます。これが可聴域(数kHz〜数十kHz)の周波数に一致すると、「チー」「ジー」という鳴きが聞こえることがあります。

オーディオ機器や静粛性が求められる製品では大問題。対策は「より小型のパッケージを使う」「フィルムコンデンサに置き換える」「容量を分散して複数個並列にする」などがあります。

⚠️ 3つの落とし穴まとめ
① セラコンのDCバイアス特性を確認していない → 実効容量不足
② 電解コンデンサの寿命計算をしていない → 出荷後の故障多発
③ セラコンの圧電効果による鳴きを知らない → 異音クレーム

どれも「データシートの公称値だけ見て設計した」ことが原因です。

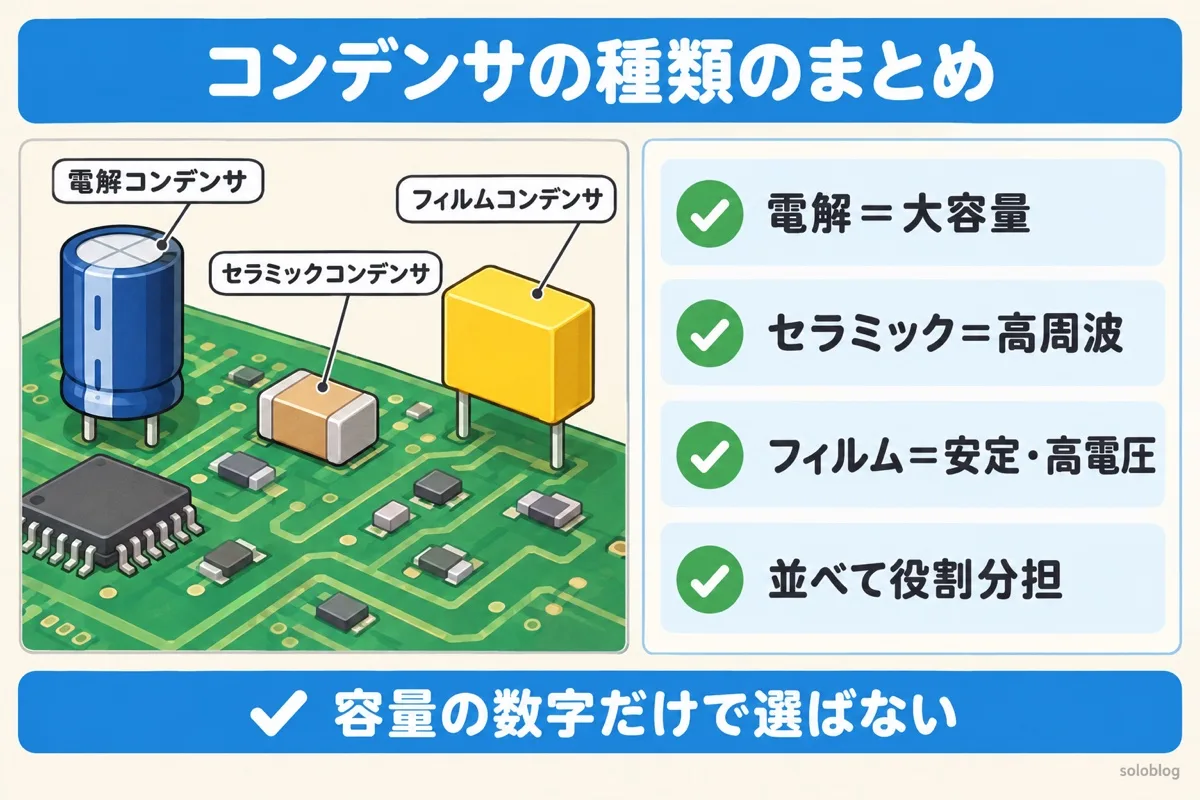

📝 まとめ|コンデンサは「役割」で選ぶ

📝 この記事のまとめ
  • 🥫 電解コンデンサ = 大容量の貯水タンク。電源平滑に最適。ただしESRが高く、寿命が短い
  • 💎 セラミックコンデンサ = 超高速の消火器。デカップリングに最強。ただしDCバイアスで容量低下
  • 📜 フィルムコンデンサ = 精密な計量カップ。スナバ・共振に最適。ただしサイズ大・高コスト
  • コンデンサ選びは「性能の優劣」ではなく「役割の違い」で判断する
  • 電源ラインでは電解(低周波)+セラミック(高周波)の並列使いが定石
  • DCバイアス特性・寿命計算・圧電鳴きの3つの落とし穴に注意
🥫
電解
大容量
電源平滑
💎
セラミック
高周波対応
デカップリング
📜
フィルム
高精度・高耐圧
スナバ・共振

コンデンサは地味な部品に見えますが、回路の安定性を根本から支える「縁の下の力持ち」です。この記事が、あなたの部品選定に迷わなくなるきっかけになれば嬉しいです。
