こんな悩みはありませんか?
- 「電流は最短経路を通る」って学校で習ったけど、基板設計では違うの?
- 「高周波電流はGNDプレーン直下を流れる」って言われても、なぜ?
- 「最小抵抗」と「最小インピーダンス」の違いがモヤモヤする
- GNDプレーンにスリットを入れたらノイズが増えた。理由がわからない…
○ この記事でわかること
- 直流電流と高周波電流で「帰り道」が全く違う物理的理由
- 「最小抵抗の経路」→「最小インピーダンスの経路」への切り替わりメカニズム
- GNDプレーンが「信号の真下」にリターン電流を集中させる仕組み
- GNDプレーンのスリットがノイズを爆増させる理由と対策
「電流は最短経路を通る」
中学や高校の理科で習った、この常識。
実は、半分正解で、半分嘘です。
正確に言えば、直流(DC)では確かに「最小抵抗の経路」を通ります。
しかし、高周波(MHz以上)になると、電流の帰り道はまったく変わるのです。
高周波電流は、最短距離ではなく、「信号トレースの真下」のGNDプレーンを流れます。
たとえ、それが物理的に最短でなくても。
この違いを理解しているかどうかが、基板設計のノイズ対策で「勘でやる人」と「物理を理解してやる人」の分かれ目です。
この記事では、「なぜ高周波電流の帰り道が変わるのか」を水道管のたとえ話と物理法則の両面から、中学生でもわかるレベルで解説します。
まず結論|直流と高周波で「帰り道」は全く違う
いきなりですが、最も重要な事実を先にお伝えします。
| 項目 |
直流(DC) |
高周波(MHz以上) |
| 帰路の原則 |
最小抵抗の経路 |
最小インピーダンスの経路 |
| 実際の経路 |
GNDプレーン全体に広がる |
信号トレースの真下に集中 |
| 支配する物理量 |
銅箔の抵抗(R) |
配線のインダクタンス(L) |
| ループ面積 |
大きい(広がるため) |
小さい(集中するため) |
| 例えるなら |
平原に広がる川 |
トンネルの中を走る列車 |
これが「すべてのノイズ対策の根拠」
「GNDプレーンを切るな」「ベタGNDにしろ」「信号の直下にリターンパスを確保しろ」——これらのアドバイスは全て、高周波電流が信号トレース直下を通って帰るという物理法則に基づいています。この記事で、その「なぜ」を完全に理解しましょう。
直流電流の帰り道|「平原に広がる川」
直流の帰りは「最小抵抗の経路」=最短距離
まず、直流(DC)の場合を確認しましょう。
直流電流にとって、帰り道の「障害物」は銅箔の抵抗(R)だけです。
周波数がゼロなので、インダクタンス(L)の影響はゼロ。
なぜなら、インダクタンスが生む「抵抗っぽいもの(誘導性リアクタンス)」は ωL = 2πf × L で計算されますが、直流では f = 0 なので ωL = 0 だからです。
直流のインピーダンス
Z = R + jωL = R + j(0) = R(抵抗だけ)
直流では、インピーダンス = 抵抗。だから電流は「抵抗が最も小さい経路」を通る。
結果として、直流のリターン電流はGNDプレーン全体に広がります。
最も電流密度が高いのは「出発点と到着点を最短距離で結ぶ直線上」ですが、それ以外の経路にも電流は分散します。
川に例えるなら、平原に流れ込んだ川が、広い範囲に広がっていくようなイメージです。
どこを通っても目的地(電源のマイナス端子)にたどり着けるので、「最も楽な道(抵抗が小さい道)を中心に、あちこちに広がる」のです。
直流のリターン電流のイメージ
↕ ビア
【GNDプレーン(裏)】
↑ リターン電流はプレーン全体に広がる(最短距離付近が最も濃い)

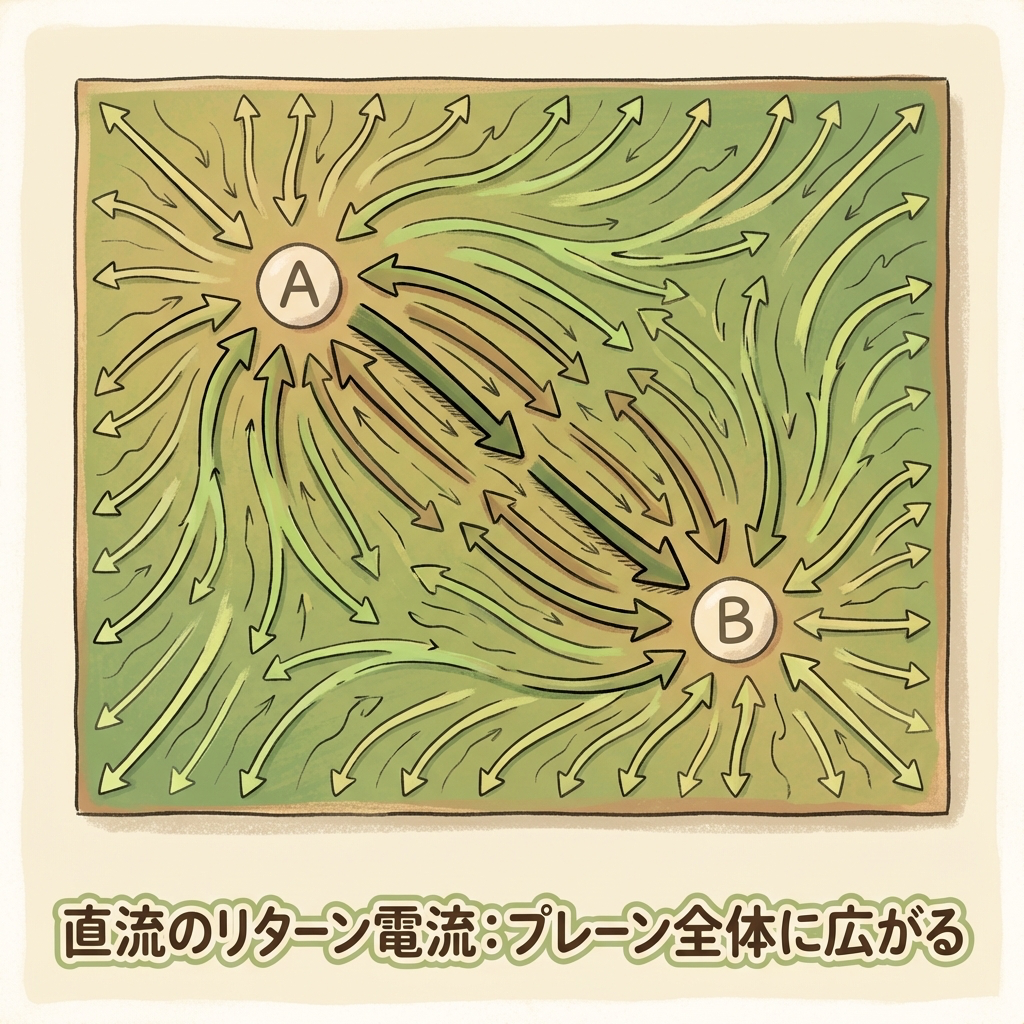

直流のリターン電流はプレーン全体に広がる
高周波電流の帰り道|「トンネルの中を走る列車」
高周波の帰りは「最小インピーダンスの経路」=信号トレース直下
MHz以上の高周波電流になると、状況は一変します。
高周波ではインダクタンス(L)が生む誘導性リアクタンス(ωL)が、抵抗(R)よりもはるかに大きくなります。
つまり、電流にとっての「障害物」は抵抗ではなく、インダクタンスに変わるのです。
高周波のインピーダンス
Z = R + jωL ≈ jωL(インダクタンスが支配的)
高周波では、ωL >> R なので、インピーダンス ≈ インダクタンス。
電流は「インダクタンスが最も小さい経路」を通る。
そして、インダクタンスが最も小さくなる経路は、磁束エネルギーが最小になる経路です。
これは物理学的に、「行き」と「帰り」の配線が最も近い経路に相当します。
基板で言えば、信号トレースの真下(GNDプレーン上)です。
なぜ「真下」がインダクタンス最小なのか?
ここが一番大事なポイントです。
電流が流れると、配線の周囲に磁界(磁束)が発生します。
この磁束は、エネルギーを蓄えています。蓄えるエネルギーが多いほど、インダクタンスは大きくなります。
ここで重要なのが、「行き」と「帰り」の電流が反対方向に流れると、磁束が打ち消し合うという事実です。
×
行きと帰りが遠い
磁束が打ち消し合わない
→ 蓄えるエネルギー大
→ インダクタンス大 = ノイズ大
○
行きと帰りが近い(真下)
→ 行きの電流
(基板厚みだけの距離)
← 帰りの電流
磁束がほぼ完全に打ち消し合う
→ 蓄えるエネルギー最小
→ インダクタンス最小 = ノイズ最小
たとえ話で理解する
高速道路で「行きの車線」と「帰りの車線」がすぐ隣にあれば、対向車の風圧が打ち消し合って安定しますよね。でも、行きと帰りが別の道路(遠い場所)を通っていたら、それぞれの風圧が独立して暴れ回ります。
高周波電流も同じ。「行き」と「帰り」が近いほど、磁界が打ち消し合い、ループのインダクタンスが下がるのです。
高周波のリターン電流のイメージ
↕ ビア
【GNDプレーン(裏)】
↑ リターン電流は信号トレース直下に集中(プレーン全体には広がらない!)

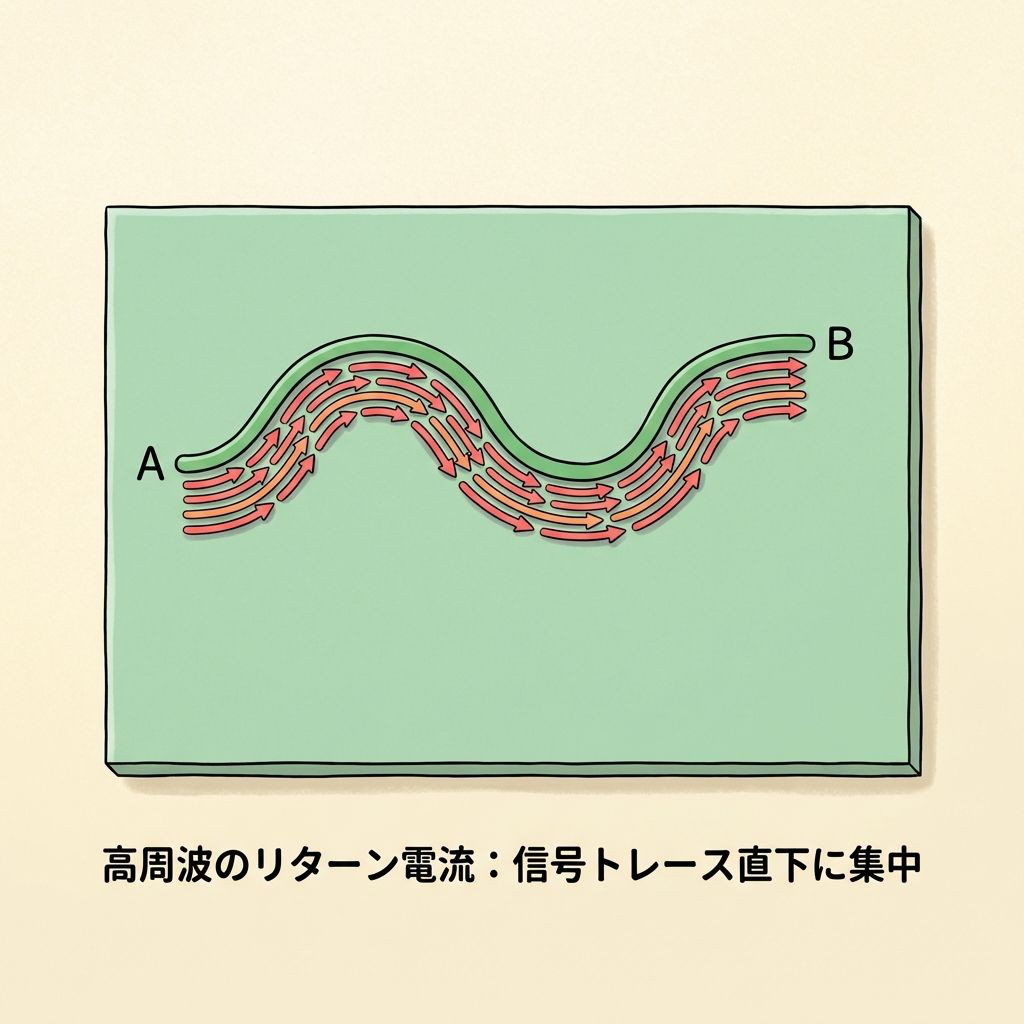

高周波のリターン電流は信号トレースの真下に集中する
おすすめの本
ノイズの問題は、実際のトラブル事例から学ぶと対策の引き出しが増えます。現場でよく起こる67のEMCのトラブル事例を通して、ノイズが出るしくみと対策を解説した本です(森北出版)。
¥3,300 (2026/10/05 07:46時点 | Amazon調べ)
ポチップ
「切り替わり」はいつ起きる?|周波数とインピーダンスの勝負
抵抗とリアクタンスの「綱引き」
直流では「抵抗が支配」、高周波では「インダクタンスが支配」。
では、いったい何kHzくらいで切り替わるのでしょうか?
答えは、「リターンパスの抵抗と誘導性リアクタンスが等しくなる周波数」です。
3Dシミュレーションの研究結果によると、一般的なプリント基板(1mm幅トレース、2mm厚FR4基板)の場合、約1kHz〜数十kHzの領域で切り替わりが始まります。
切り替わりの条件
Rreturn = ωLloop のとき
この周波数を境に、リターン電流は「広がるモード」から「集中するモード」に移行します。
具体的な数値で理解する|なぜ「抵抗増」でも「集中」を選ぶのか
ここが直感的にわかりにくいポイントです。
高周波電流が「信号トレース直下」に集中すると、通る銅箔の面積が減るので、抵抗は増えます。
つまり、「楽な道(抵抗が小さい道)」をあえて避けていることになります。
なぜ、抵抗が増えるのに、あえてその経路を選ぶのか?
それは、インダクタンスの低減効果のほうが圧倒的に大きいからです。
電流が「分岐路」で選ぶ道
ルート①:広がる道
| 抵抗 R | 0.36 mΩ(小さい) |
| インダクタンス L | 65 nH(大きい) |
| 100kHzでの |Z| | 40.8 mΩ |
ルート②:集中する道
| 抵抗 R | 1.5 mΩ(大きい) |
| インダクタンス L | 46 nH(小さい) |
| 100kHzでの |Z| | 28.9 mΩ ○ |
抵抗は4倍も高いのに、|Z|は30%も低い!
高周波電流にとって、抵抗の差(0.36 vs 1.5 mΩ)は「誤差」。
インダクタンスの差(65 vs 46 nH)が「すべて」を決める。
パワエレ設計者が知るべきこと
パワエレのスイッチングノイズは、数十MHz〜数百MHzの高周波成分を含んでいます。この周波数帯では、リターン電流は確実に「信号トレース直下」に集中します。
つまり、あなたの基板で問題になるノイズは、100%「最小インピーダンス経路」のルールに従っているのです。
あわせて読みたい
寄生インダクタンスとは?配線1cmで何nHかとサージの計算を図解
配線が長いとリンギングとサージが増える理由

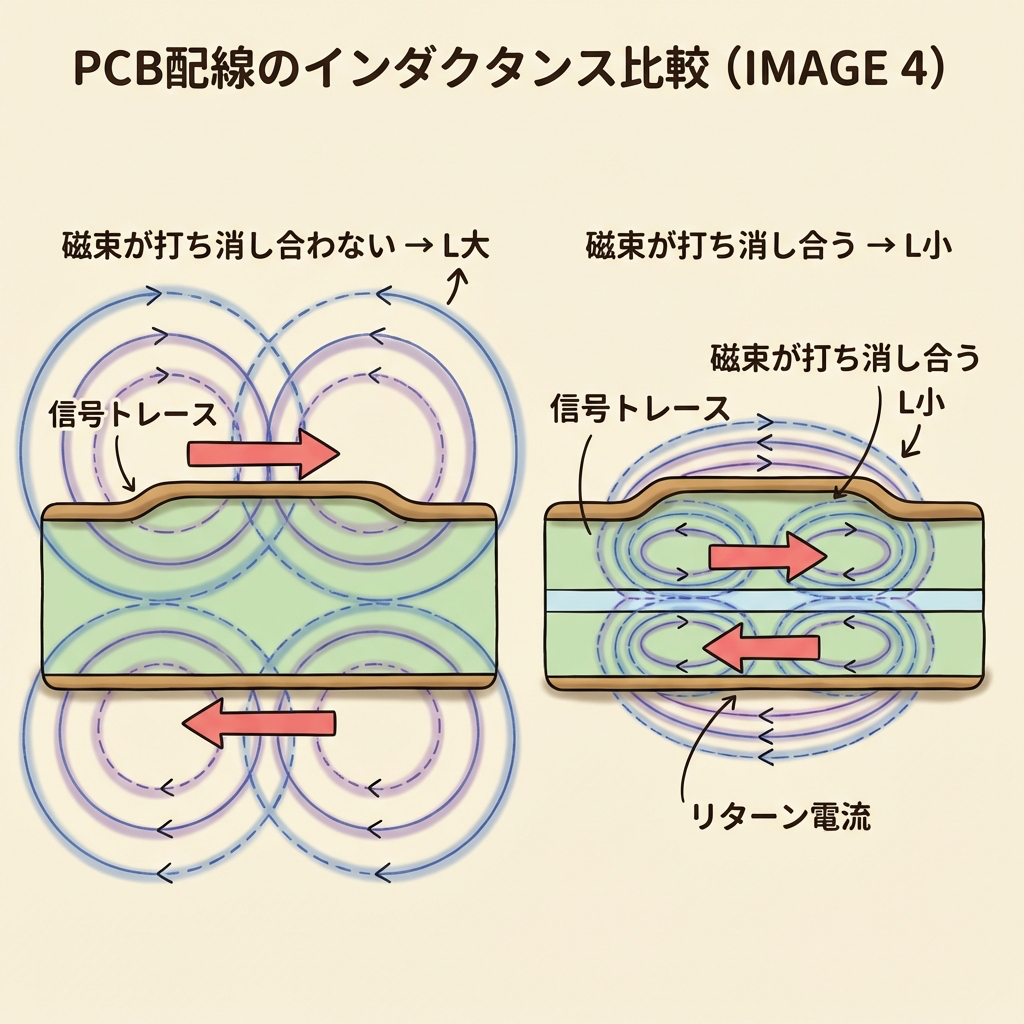

行きと帰りが近いほど磁束が打ち消し合いインダクタンスが小さい
GNDプレーンのスリットが「最悪のノイズ源」になる理由
スリットがリターン電流を「迂回」させる
ここまでの話を理解すると、GNDプレーンにスリット(切れ目)を入れることがどれだけ危険かがわかるはずです。
高周波のリターン電流は、信号トレースの真下を流れたい。
しかし、その真下にGNDプレーンのスリット(切れ目)があると、リターン電流はそのスリットを避けて大きく迂回しなければなりません。
○
連続GNDプレーン
→ 信号トレース →
GNDプレーン(連続)
← リターン電流 ←
リターン電流が直下を最短で帰る
→ ループ面積最小 → ノイズ最小
×
スリット入りGNDプレーン
→ 信号トレース →
← リターン電流が迂回! ↗↙ →
リターン電流が大回りを強いられる
→ ループ面積爆増 → ノイズ激増
実務でよくある失敗
「パワーGNDと信号GNDを分けよう」とGNDプレーンにスリットを入れたら、逆にEMIが悪化した——というケースは非常に多いです。
スリットの上を高周波信号が横切ると、リターン電流が迂回してループ面積が増大。その結果、意図せず巨大なループアンテナを作ってしまうのです。
スリットを入れていいケース・ダメなケース
| 判定 |
状況 |
理由 |
| ○ |
スリットの上を高周波信号が横切らない |
リターン電流の経路に影響しない |
| ○ |
直流電流しか流れない領域 |
直流はプレーン全体に広がるので影響が小さい |
| × |
スリットの上を高周波信号が横切る |
リターン電流の迂回 → ループ面積爆増 |
| × |
スイッチングノイズの帰路上にスリット |
パワエレのdI/dtが大きい電流ほど被害甚大 |

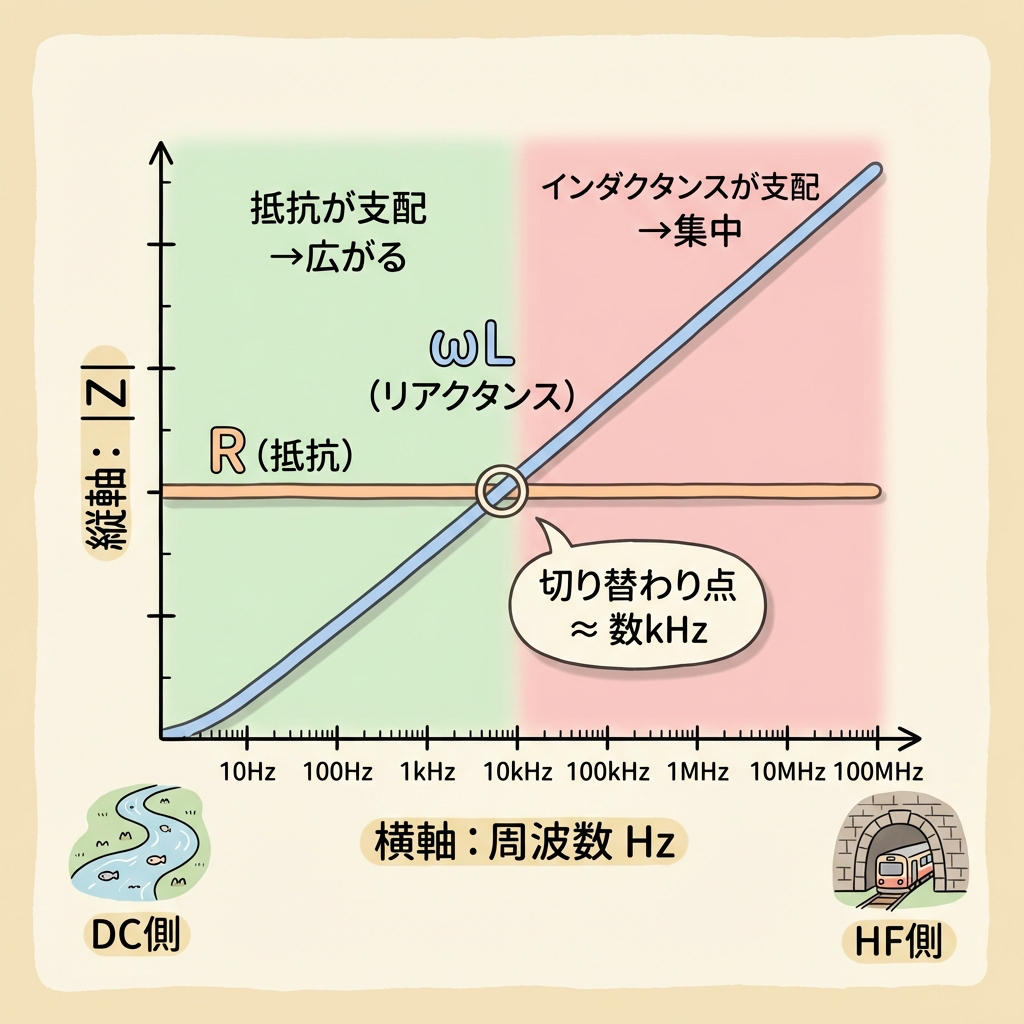

数kHzを境に、抵抗の支配からインダクタンスの支配へ
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
実務への応用|この知識がノイズ対策の「全て」を変える
「なぜベタGND?」「なぜ入力Cinを直近に?」のすべてが繋がる
「高周波電流は信号トレース直下を帰る」——この一つの原理から、基板設計のあらゆるノイズ対策が導かれます。
設計ルール①
「ベタGNDを確保しろ」
→ 高周波リターン電流が「信号の真下」を帰れるように、連続したGNDプレーンが必要だから。スリットがあると迂回 → ループ面積増大 → ノイズ増大。
設計ルール②
「入力コンデンサはMOSFET直近に」
→ スイッチング電流の「行き」と「帰り」の距離を最小にして、ループ面積(=インダクタンス)を減らすため。
設計ルール③
「4層基板で内層をGNDに」
→ 信号トレースとGNDプレーンの距離(=基板厚み)を最小にすることで、リターン電流がより「真下」に集中し、ループ面積が激減するから。
設計ルール④
「行きと帰りの配線を平行に」
→ 往路と復路の磁束が打ち消し合い、ループのインダクタンスが下がるから。
設計ルール⑤
「層を跨ぐ信号にはGNDビアを打て」
→ 信号がビアで層を移動すると、リターン電流のGNDプレーンも変わる。リターン電流がスムーズに層を移動できるよう、近くにGNDビアが必要。
まとめると
ノイズ対策の設計ルールは「先人の経験則」ではなく、「高周波電流は最小インピーダンスの経路を帰る」という物理法則の直接的な帰結です。原理を知れば、ルールを丸暗記する必要はなくなります。

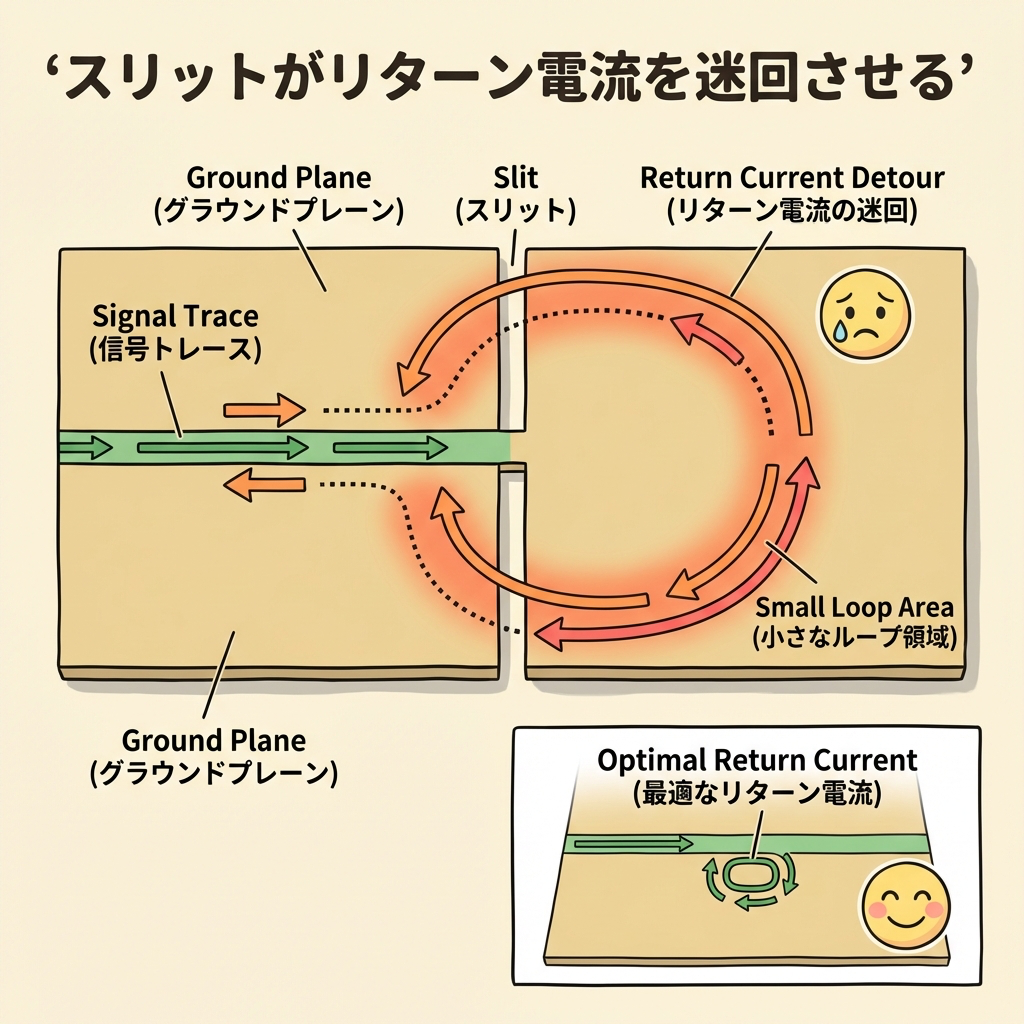

GNDのスリットはリターン電流を迂回させループを広げる
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
設計チェックリスト|今日から使える実践ポイント
高周波リターン電流を意識した設計チェック
|
チェック項目 |
重要度 |
|
高周波信号の直下に連続したGNDプレーンが確保されているか? |
|
|
GNDプレーンにスリットが入っていないか?入っている場合、その上を高周波信号が横切らないか? |
|
|
信号がビアで層を移動する箇所に、近接するGNDビアがあるか? |
|
|
入力コンデンサはMOSFETの直近(5mm以内)に配置されているか? |
|
|
大電流配線の「行き」と「帰り」が平行・近接しているか? |
|
|
4層以上の基板で、信号直下の内層がGNDプレーンになっているか? |
|
まとめ|「電流は最短経路を通る」のアップデート
この記事のまとめ
- 直流電流は「最小抵抗の経路」を通る → GNDプレーン全体に広がる
- 高周波電流は「最小インピーダンスの経路」を通る → 信号トレース直下に集中する
- 切り替わりの原因は、ωL >> R(インダクタンスが抵抗を支配する)になるから
- 高周波電流は抵抗が増えてもインダクタンスが下がる経路を選ぶ(∵ |Z| が小さくなる)
- GNDプレーンのスリットはリターン電流を迂回させ、ループ面積を爆増させる
- ノイズ対策の全ての設計ルールは、この「最小インピーダンス経路」の物理法則から導かれる
中学で習った常識
電流は最短経路
(最小抵抗)を通る
→
高周波の真実
電流は最小インピーダンス
(信号直下)を通る
→
設計への応用
GNDプレーンを切るな
リターンパスを確保しろ
「電流は最短経路を通る」——この常識を、今日からアップデートしましょう。
電流は、最小インピーダンスの経路を通る。
この一文を理解しているだけで、GNDプレーンの設計判断、スリットの可否判断、層構成の選択、ビアの配置——すべてが論理的に導けるようになります。
ノイズ対策を「おまじない」から「物理」に変える。
この記事が、あなたの設計力を一段階引き上げるきっかけになれば嬉しいです。
最小インピーダンス経路から導ける基板設計の5つのルール
