設計レビューで先輩が「このアートワーク、GNDの引き方がイマイチだね」と言っているのを聞いて、内心「アートワークって絵のこと？」と思ったことはありませんか。

わからなくて当然です。学校では「回路図」までしか教えてくれません。でも実務では、回路図の先に「アートワーク（基板図）」という工程があり、ここで初めて「電気が通る道」が物理的に決まります。

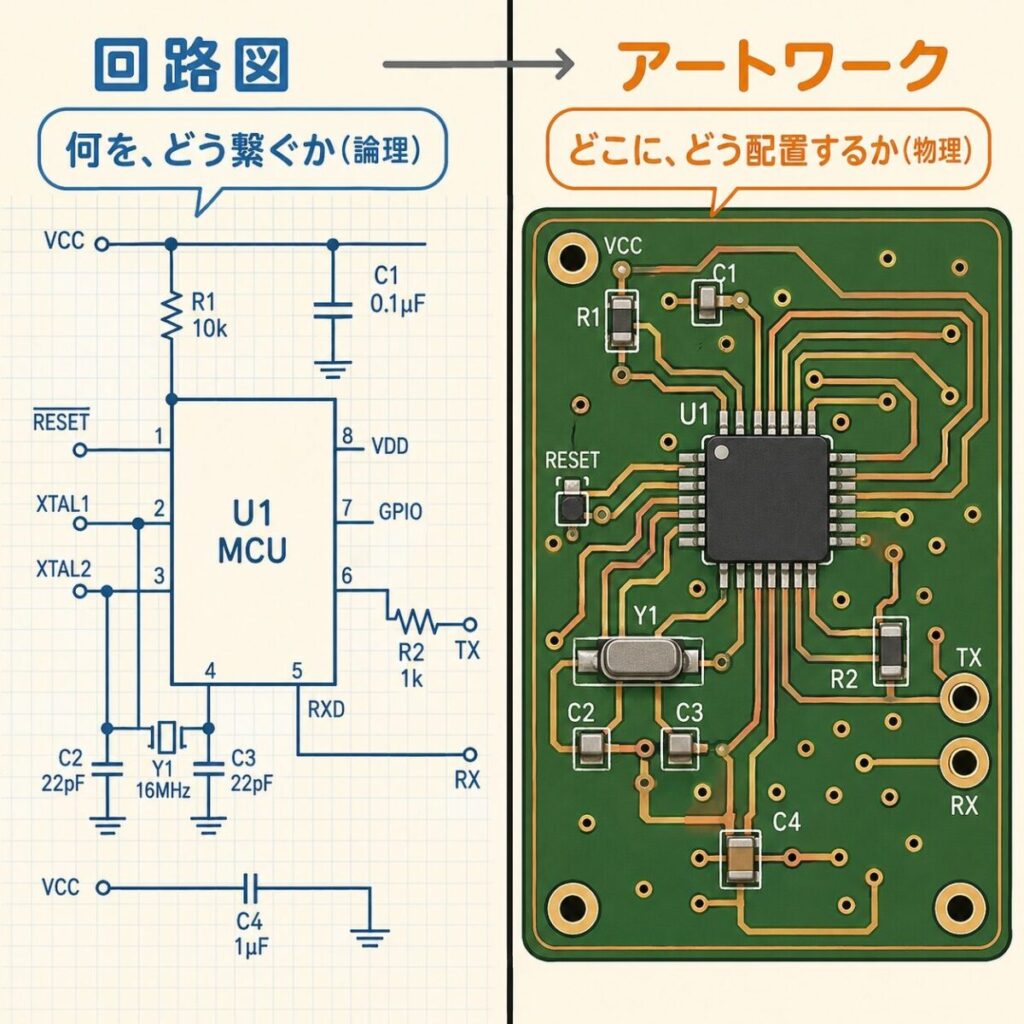

結論を先に言います。回路図は「設計図」、アートワークは「住所付きの地図」です。回路図が「何を、どう繋ぐか」の論理だとすれば、アートワークは「それを、どこに、どう配置するか」の物理です。この記事では、両者の関係をゼロから図解で解説していきます。

そもそも回路図とアートワークって何が違うの？

一言でいうと、こうです。

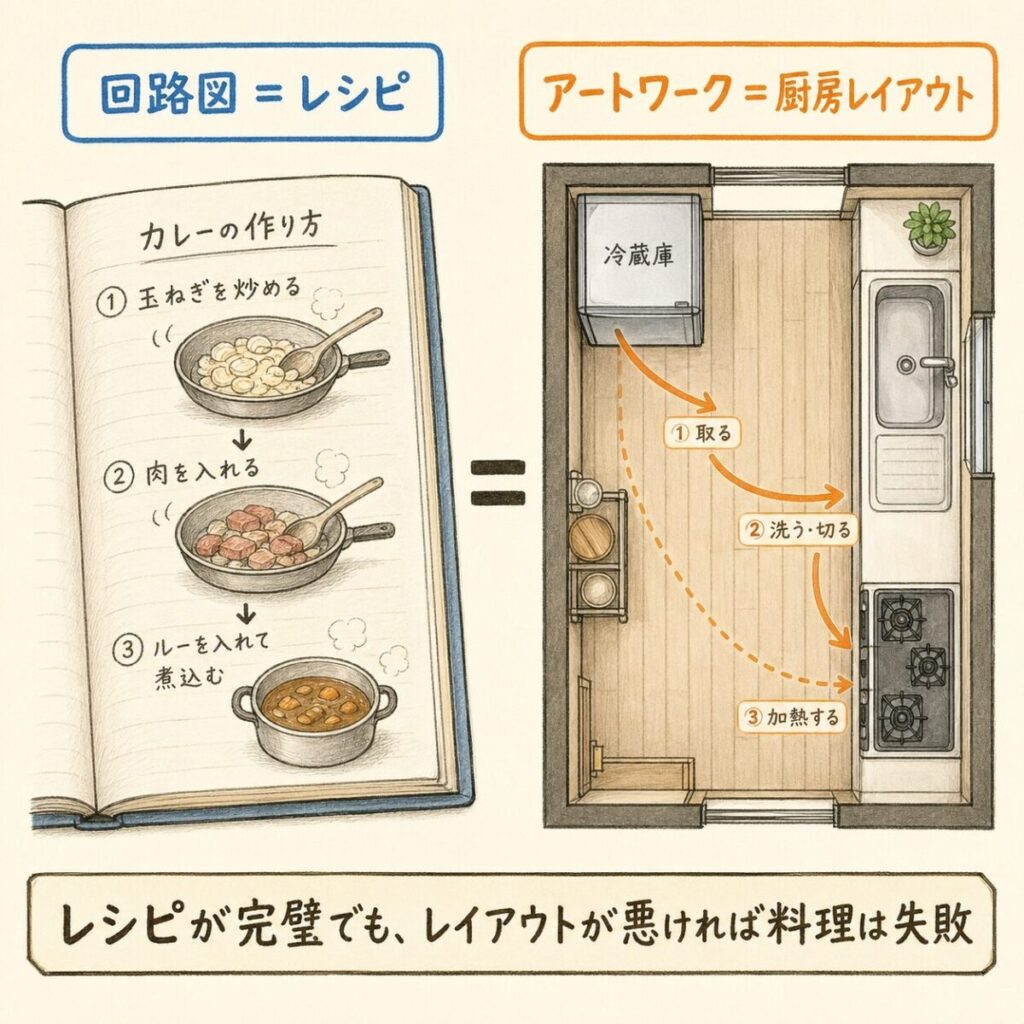

料理のレシピと厨房のレイアウトに例えるとわかる

回路図とアートワークの関係を、田中さんが普段やっている自炊で例えてみます。

ここがポイントです。レシピが完璧でも、厨房のレイアウトが悪ければ美味しい料理は作れません。冷蔵庫がコンロから5m離れていたら、肉を取りに行く間にフライパンが焦げますよね。

基板も全く同じです。回路図が完璧でも、アートワークが悪ければ動かない基板になります。配線が長すぎたり、ノイズ源と信号線が近すぎたり…そうした「物理的な問題」はアートワークでしか解決できません。

「線」が「銅箔」に変わるまでの流れ

ここからが本題です。回路図上の「線」が、どうやって基板上の「銅箔」になるのか。設計フローの全体像を見ていきましょう。

ネットリストって結局何なの？

初心者がもっとも混乱するのが「ネットリスト」です。これ、要するに部品同士の接続を文字で書いた表です。

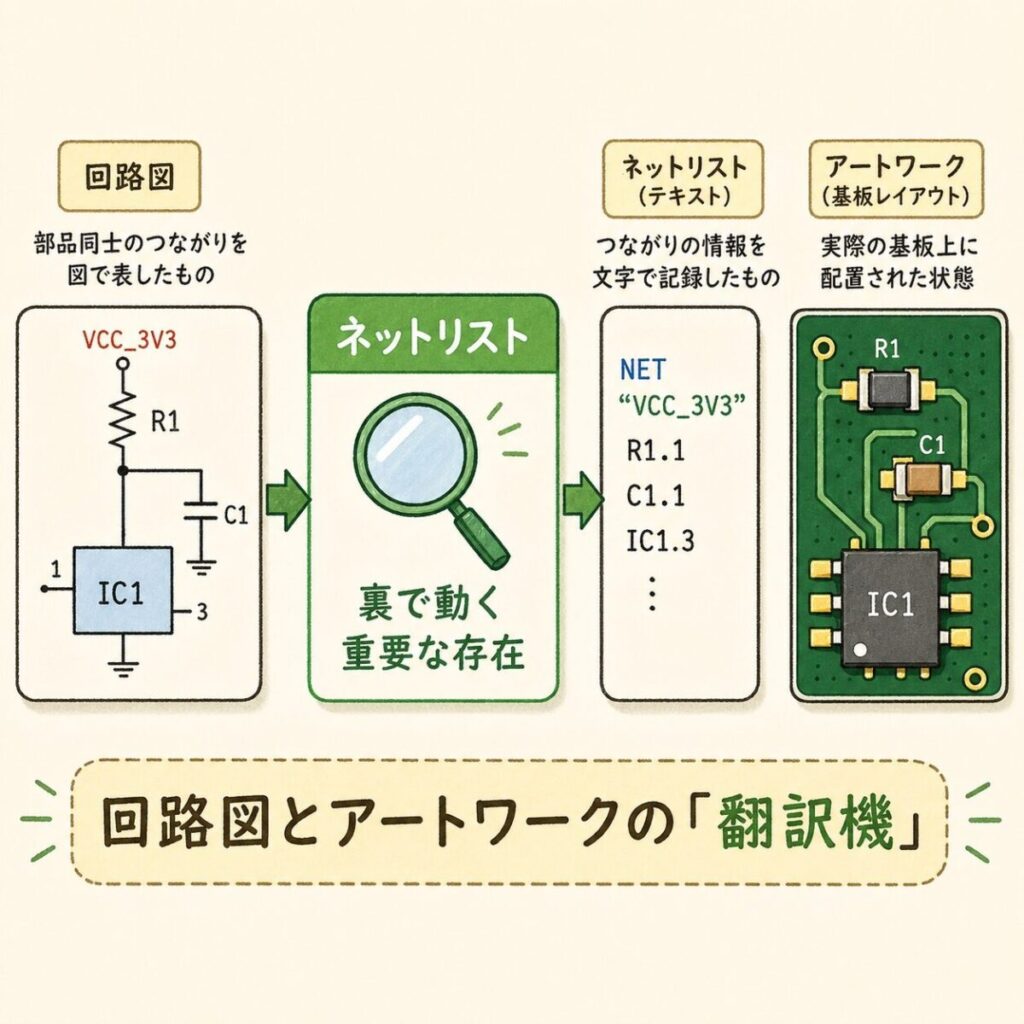

たとえば「抵抗R1の1番ピンと、コンデンサC1の1番ピンと、IC1の3番ピン」が回路図上で1本の線で繋がっていたら、ネットリストにはこう書かれます：

これだけです。「VCC_3V3という名前のネット（網）に、R1の1番ピン、C1の1番ピン、IC1の3番ピンが繋がっている」と書いてあるだけ。

フットプリントとシンボルの違い

もう一つ、初心者が混乱する用語ペアがあります。「シンボル」と「フットプリント」です。

用語	使う場所	何を表すか
シンボル (Symbol)	回路図	部品の論理的な記号。抵抗ならジグザグの線、コンデンサなら2本の平行線など。
フットプリント (Footprint)	アートワーク	部品の物理的な足跡。実物大のランド（ハンダ付けする金属パッド）の配置と寸法。

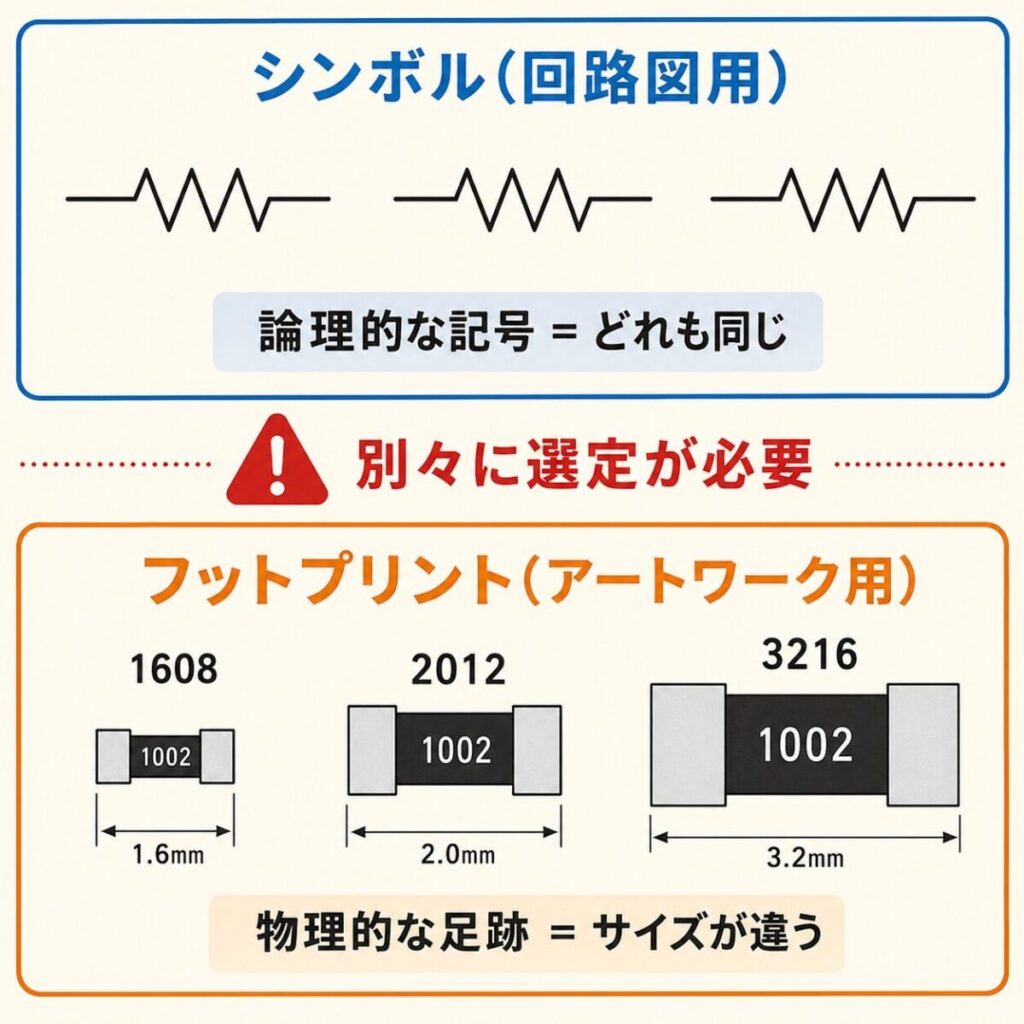

たとえば同じ「10kΩの抵抗」でも、サイズが「1608」「2012」「3216」と何種類もあります。シンボルはどれも同じジグザグの記号ですが、フットプリントは全く違います。

なぜ回路図だけでは基板が作れないのか

ここで素朴な疑問が湧きます。「回路図でつながり方がわかってるなら、それをそのまま基板にすればいいのでは？」と。

答えはNOです。回路図には「物理的に重要な情報」が決定的に欠けています。

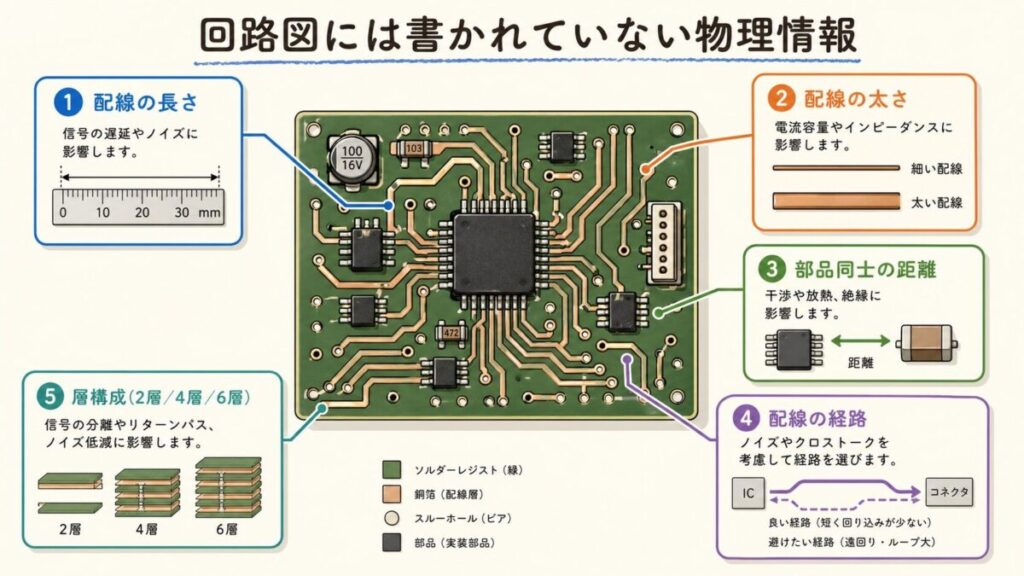

回路図に書かれていないもの

情報	なぜ重要か
配線の長さ	長いほど抵抗・インダクタンスが増え、信号が遅れる・ノイズが乗る
配線の太さ	細いと電流容量が足りず、最悪パターンが燃える
部品同士の距離	パスコンはICの近くに置かないと意味がない
配線の経路	ノイズ源の近くを通すと、信号にノイズが乗る
層構成	2層・4層・6層で性能とコストが大きく変わる

これらすべてが、アートワーク工程で初めて決まります。だから「回路図ができたから半分終わり」は大間違いで、むしろアートワークが本番と言っても過言ではありません。

あわせて読みたい

基板の面付け（パネライズ）とは？Vカットとミシン目の違い

基板の面付け、Vカットとミシン目の違い

実際の設計フロー（全体像）

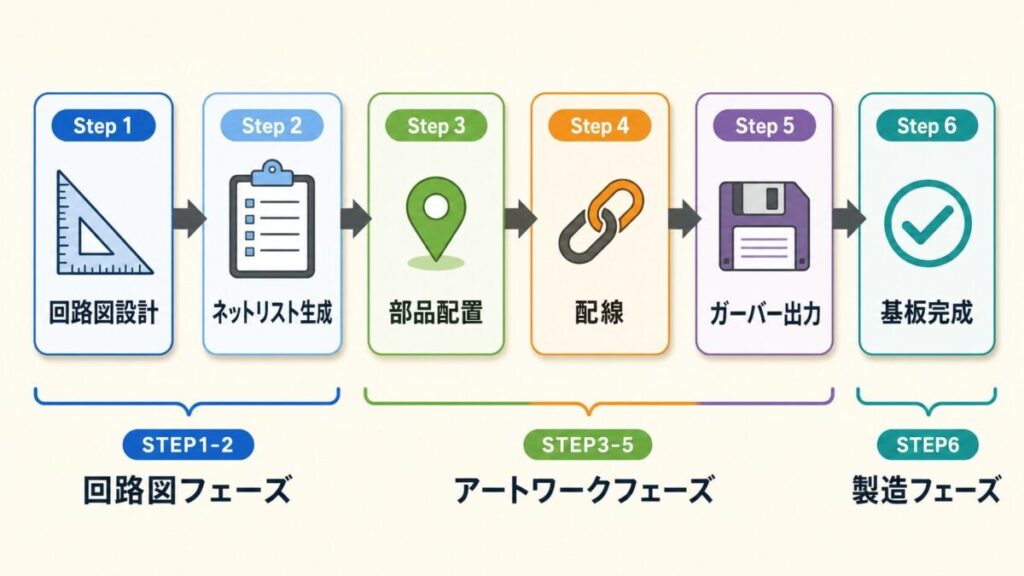

ここまでの内容を、横並びのフローで一気に整理します。これが「線が銅箔に変わるまで」の全体像です。

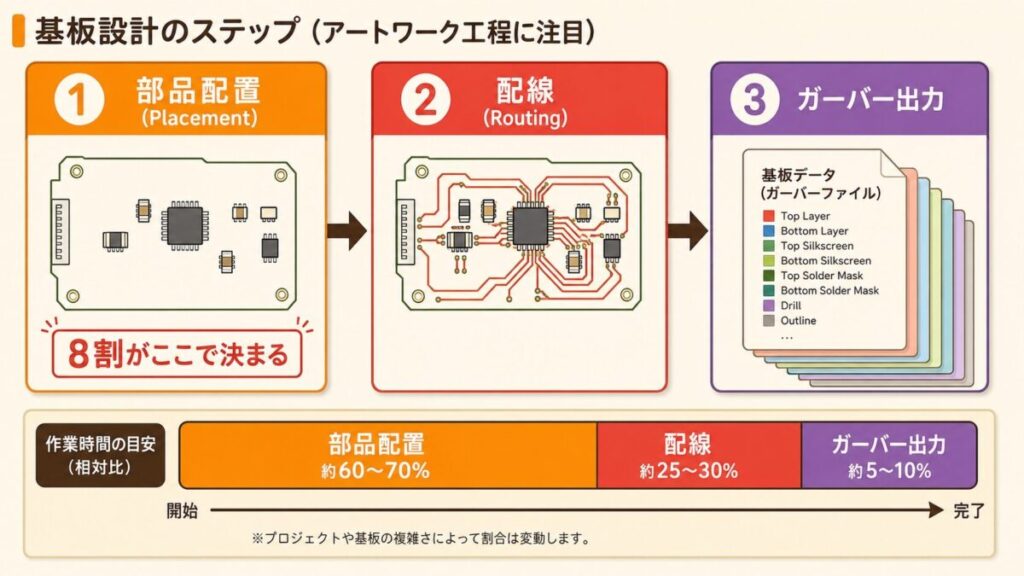

STEP 1〜2が「回路図フェーズ」、STEP 3〜5が「アートワークフェーズ」、STEP 6が「製造フェーズ」です。設計者がもっとも頭を使うのはSTEP 3（部品配置）。ここで基板の良し悪しの8割が決まります。

設計に使うソフトウェア（CADツール）

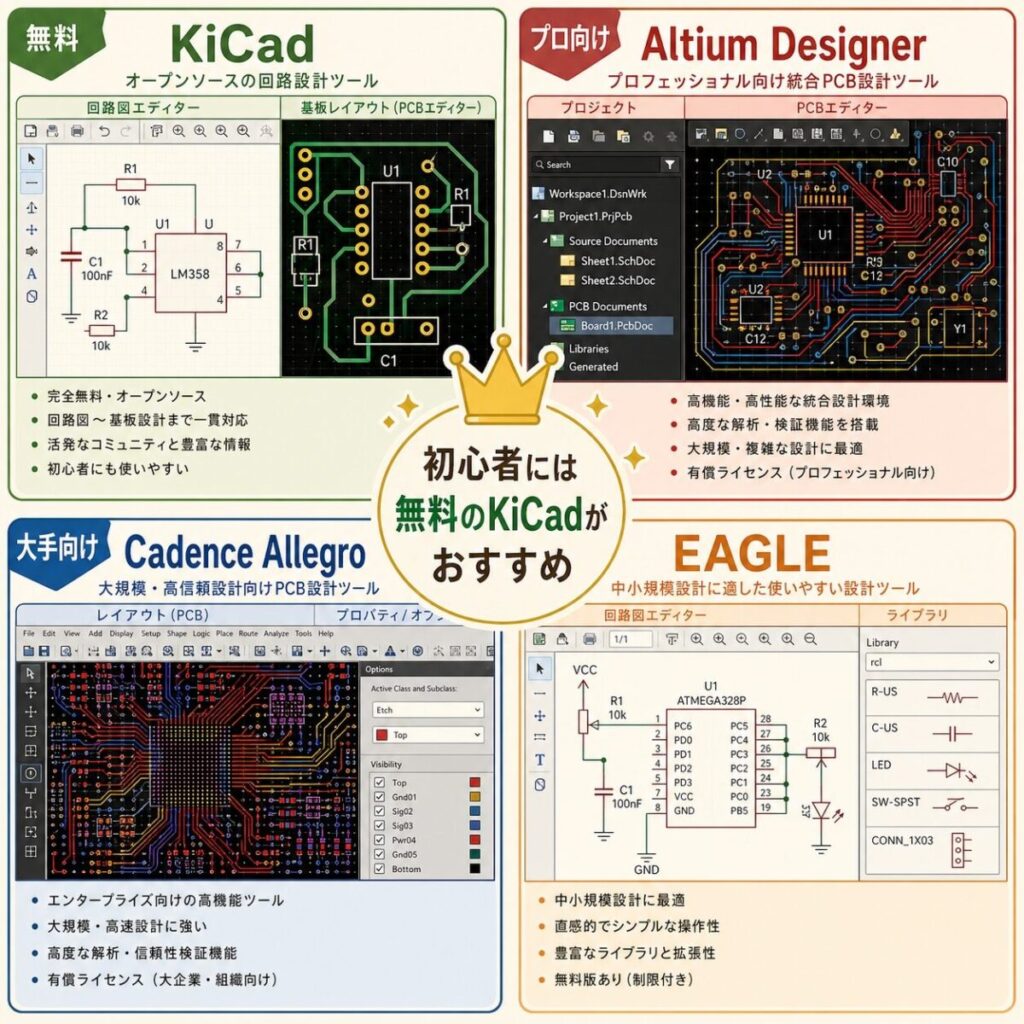

回路図とアートワークは、専用のCADソフトで設計します。代表的なツールを紹介します。

ツール名	価格	主な用途
KiCad	無料（OSS）	個人・教育・中小企業。最近はプロでも使用増加中
Altium Designer	高価（年100万円〜）	プロ向けの定番。中堅メーカーで多い
Cadence Allegro	超高価	大手メーカー、高速・高密度基板向け
EAGLE	中価格	趣味〜小規模商用。Autodesk傘下

初心者がよくやる失敗パターン

最後に、初心者が陥りがちな失敗を3つ紹介します。先輩の前で恥をかかないために、ぜひ覚えておいてください。

失敗①：回路図でGNDを軽視する

回路図でGNDは「下向きの三角」記号でサラっと書かれます。でもアートワークでは、GNDはもっとも気を使う配線です。なぜならGNDは「電流の帰り道」で、ここがダメだと全体が動かないから。

失敗②：シンボルとフットプリントの紐付けミス

シンボルは合ってるのに、フットプリントが間違っている。これで「基板に部品が入らない」という悲劇が起きます。発注前に必ず実物の部品データシートと照合しましょう。

失敗③：DRC（デザインルールチェック）を無視する

CADには「DRC」という機能があり、配線間隔・ビアサイズなどのルール違反を自動検出してくれます。これを無視してガーバーを出すと、製造業者から「製造できません」と差し戻されます。

まとめ｜回路図とアートワークは「両輪」

回路図とアートワークの関係がイメージできましたか？「線が銅箔に変わる」というプロセスを理解すると、設計レビューでの議論や、先輩の言葉が腹落ちしやすくなります。

次のステップとして、まずは「パワエレ基板設計の全体像」を掴むことをおすすめします。基板設計の世界は奥が深いですが、一歩ずつ進んでいけば必ず理解できます。
