こんな悩みはありませんか?
- FR-4以外にどんな基板材質があるの?
- アルミ基板とメタルコア基板、何が違う?
- 放熱が必要なときは、どの材質を選べばいい?
- コストと性能のバランス、どう考えればいい?
○ この記事でわかること
- FR-4・CEM-3・アルミ基板・メタルコア基板の構造と特徴
- 「なぜ」その材質が放熱に優れているのか、物理的な理由
- 熱伝導率・耐熱性・コストの具体的な比較
- 用途別の選定基準とフローチャート
「パワエレ基板って、普通のFR-4じゃダメなの?」
結論から言うと、発熱が小さければFR-4で十分。でも、発熱が大きい場合はFR-4では熱を逃がしきれません。
なぜか? それは、FR-4の「熱伝導率」が非常に低いからです。FR-4は電気的な絶縁材料として優秀ですが、熱を伝える能力は「断熱材」に近いレベルなのです。熱伝導率から熱抵抗を求める式(R=l/λS)は熱伝導の計算で例題にしています。
この記事では、基板材質ごとの特徴を「なぜそうなるのか」という物理的な理由から解説します。理由がわかれば、材質選びで迷うことはなくなりますよ。
結論|基材とは? FR-4とは?
基材は、プリント基板の土台になる電気を通さない板です。この板に銅箔を貼ったもの(銅張積層板)を加工して基板を作ります。FR-4は、ガラス繊維の布にエポキシ樹脂をしみこませた基材の等級名で、難燃性(燃え広がりにくい)を持ち、いちばん広く使われています。
| 等級(呼び名) | 中身 | 主な使い道 |
| FR-1・FR-2(紙フェノール) | 紙+フェノール樹脂 | 安い片面基板。家電のおもちゃなど |
| CEM-1 | 紙の芯+ガラス布の表面+エポキシ | 片面基板 |
| CEM-3 | ガラス不織布の芯+ガラス布の表面+エポキシ | 両面基板。LED照明・民生機器 |
| FR-4(ガラスエポキシ) | ガラス布+エポキシ | 多層基板を含む電子機器の標準 |
| アルミ基板・メタルコア基板 | 金属の板+薄い絶縁層 | 放熱が必要なLED・パワー回路 |
「基板」と「基盤」はよく混同されますが、電子回路の板は基板と書きます。
基板材質が重要な理由|熱の「逃げ道」を作る
まず、「なぜ基板材質が重要なのか」を理解しましょう。
パワエレ回路では、MOSFETやIGBTなどのパワー半導体が大量の熱を発生させます。この熱を逃がさないと、半導体の温度が上がり続け、最終的には壊れてしまいます。
熱の逃げ道は3つある
部品から発生した熱は、次の3つの経路で逃げていきます。
熱の3つの逃げ道
① 上方向
部品の上面から
空気中へ放熱
(対流・放射)
② 下方向
基板を通って
裏面・ヒートシンクへ
(伝導)
この中で、②下方向(基板を通る経路)が最も重要です。なぜなら、基板の裏面にヒートシンクを取り付けて効率的に放熱できるからです。
しかし、ここで問題が発生します。基板の材質によって、熱の通りやすさが全く違うのです。
フライパンでイメージしよう
フライパンの材質によって、火の通りが違いますよね。
・鉄のフライパン:熱が均一に広がりにくい
・アルミのフライパン:熱がすぐに広がる
・銅のフライパン:熱が一瞬で全体に広がる
基板も同じです。材質によって「熱の伝わりやすさ」が大きく変わります。
熱伝導率とは?|熱の「通りやすさ」を表す数値
材質の熱の伝わりやすさを数値で表したものが「熱伝導率」です。単位はW/(m・K)で、「1メートルの距離で1℃の温度差があるとき、1秒間に何ワットの熱が伝わるか」を表します。
難しく聞こえますが、要するに「数値が大きいほど、熱が伝わりやすい」と覚えておけばOKです。
| 材質 |
熱伝導率 W/(m・K) |
FR-4との比較 |
イメージ |
| FR-4(ガラスエポキシ) |
0.3 |
1倍(基準) |
断熱材レベル |
| アルミニウム |
200〜230 |
約700倍 |
アルミフライパン |
| 銅 |
380〜400 |
約1300倍 |
銅鍋 |
この表を見ると、驚きの事実がわかります。FR-4は銅の1/1300しか熱を伝えられないのです。
FR-4は「断熱材」に近い
FR-4の熱伝導率0.3 W/(m・K)は、発泡スチロール(0.03)よりは高いですが、木材(0.1〜0.2)と同程度。つまり、FR-4は「熱を通さない」材料なのです。
これが、発熱の大きいパワエレ基板でFR-4だけでは対応できない理由です。
おすすめの本
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です(オーム社)。
¥1,980 (2026/02/25 23:23時点 | Amazon調べ)
ポチップ
基板材質の比べ方の中心にある「熱抵抗」は、熱のオームの法則として考えるとすっきり理解できます。
あわせて読みたい
熱抵抗とは?|「熱のオームの法則」で完全理解する熱設計の核心
「熱のオームの法則」で熱設計の核心を理解
基板材質の種類と特徴|4つの選択肢
パワエレ基板で使われる主な材質は、以下の4種類です。それぞれの構造と特徴を詳しく見ていきましょう。
① FR-4(ガラスエポキシ)|最も一般的な「標準」材質
FR-4は、ガラス繊維をエポキシ樹脂で固めた材料です。「FR」は「Flame Retardant(難燃性)」の略で、火がついても燃え広がりにくい特性を持っています。
FR-4の断面構造
銅箔(35μm)
プリプレグ
ガラス繊維 + エポキシ樹脂
プリプレグ
銅箔(35μm)
総厚:1.6mm(標準)
なぜFR-4は熱を通さないのか?
FR-4の主成分であるガラス繊維とエポキシ樹脂は、どちらも熱伝導率が低い材料です。ガラスはコップを持っても熱くないように、熱を伝えにくい性質があります。
さらに、FR-4は「繊維を樹脂で固めた」構造なので、繊維と樹脂の界面で熱が遮られ、さらに熱伝導率が下がります。
メリット
- 最も安価で入手しやすい
- 加工性が良い(多層化も容易)
- 電気絶縁性が高い
- 難燃性(UL94 V-0)
- 納期が短い
デメリット
- 熱伝導率が非常に低い
- 大発熱部品には不向き
- ガラス転移温度(Tg)に上限あり
スペック
熱伝導率:0.3 W/(m・K)|Tg:130〜180℃|コスト:最安
② CEM-3(コンポジット)|FR-4の低コスト版
CEM-3は、ガラス不織布の芯の両面にガラス布を重ねた「複合材」です。「CEM」は「Composite Epoxy Material」の略。FR-4より安価ですが、性能は若干劣ります。
なぜCEM-3は安いのか?
FR-4は全層が織ったガラス布(ガラスクロス)ですが、CEM-3はコア部分にガラス不織布(短いガラス繊維をシート状にしたもの)を使用しています。布に織らない材料を芯に使うぶん、材料コストが下がります。なお、芯に紙を使うのは別の材料のCEM-1(表面はガラス布)で、CEM-3の芯は紙ではありません。
ただし、芯のガラス繊維が織られていないため、曲げ強度・衝撃強度や反りの面でFR-4より劣ります。そのため、高信頼性が求められる用途には向きません。
メリット
- FR-4より安価になることが多い
- パンチング加工が可能
- 表面は白色で見た目が良い
デメリット
- 反り・ねじれが出やすい
- 機械的強度が低い
- 片面・両面での使用が中心(多層にできるかはメーカーの資料で確認)
- 熱伝導率はFR-4と同程度
スペック
熱伝導率:約0.45 W/(m・K)(FR-4と同じ水準)|Tg:140℃程度(パナソニックの汎用CEM-3「R-1786」の代表値)|コスト:FR-4より安い
CEM-3の用途
CEM-3は、LED電球の基板、リモコン、家電のコントローラなど、コスト重視の民生機器でよく使われます。パワエレ用途では放熱性能に差がないため、FR-4と同様に「低発熱向け」となります。

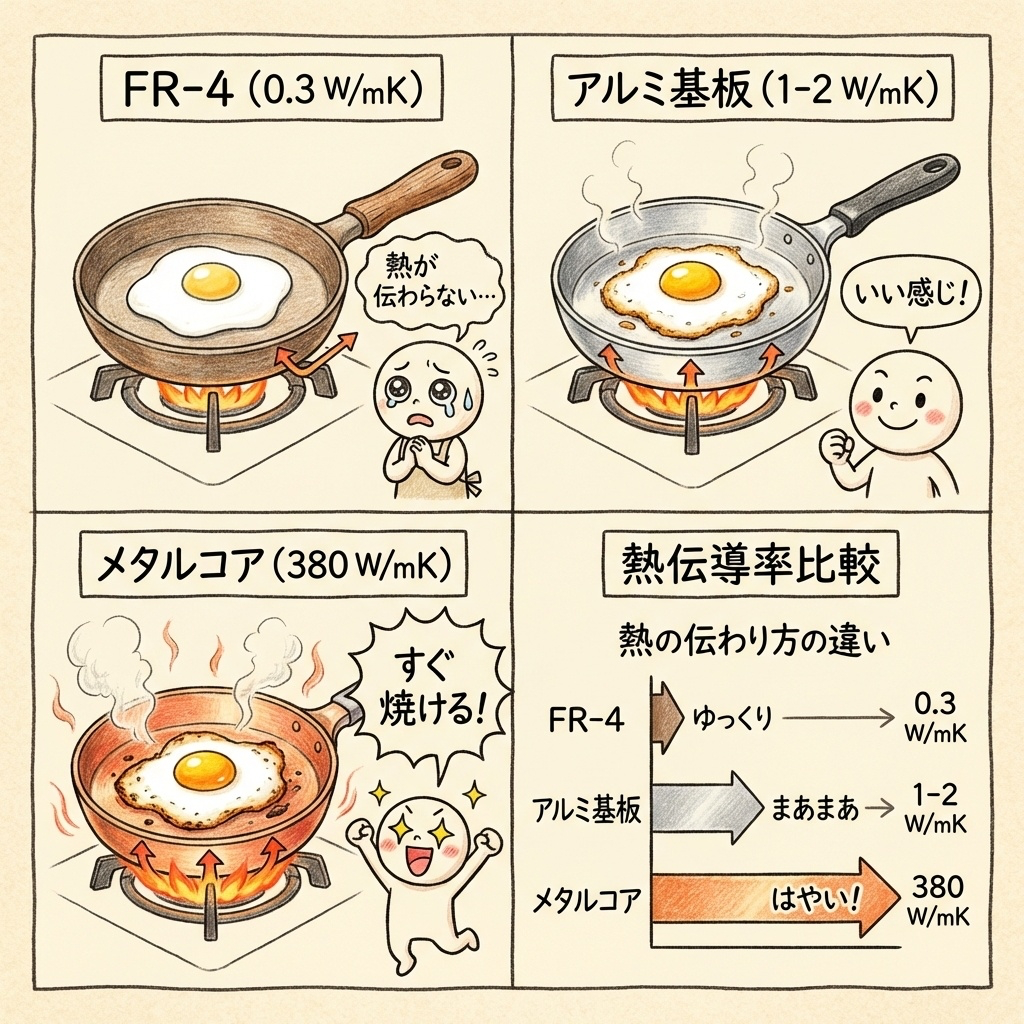

基板材料の熱伝導率の比較:FR-4・アルミ・銅
③ アルミ基板|放熱の「ゲームチェンジャー」
アルミ基板は、アルミニウムの板をベースにした基板です。FR-4とは構造が根本的に異なり、放熱性能が大幅に向上します。
アルミ基板の断面構造
銅箔(35〜70μm)
絶縁層(75〜150μm)← ここが薄い!
アルミニウムベース(1.0〜3.0mm)
総厚:1.2〜3.2mm
なぜアルミ基板は放熱に優れるのか?
アルミ基板が放熱に優れる理由は、2つの構造的特徴にあります。
理由①:絶縁層が薄い
FR-4の絶縁層は1.5mm程度ありますが、アルミ基板は75〜150μm(0.075〜0.15mm)と非常に薄い。
熱抵抗は「厚さ ÷ 熱伝導率」で決まるので、厚さが1/10〜1/20になれば、熱抵抗も大幅に下がります。
理由②:アルミが熱を拡散
絶縁層を通過した熱は、アルミニウム層で横方向に一気に広がります。
アルミの熱伝導率は200 W/(m・K)以上。熱が「点」から「面」に広がることで、ヒートシンクへ効率よく伝わります。
熱抵抗の計算式
熱抵抗 = 厚さ ÷ (熱伝導率 × 面積)
同じ面積なら、「厚さが薄い」or「熱伝導率が高い」ほど熱抵抗が下がります。アルミ基板は両方を改善しているため、放熱性能が大幅に向上するのです。
メリット
- 優れた放熱性能
- ヒートシンクに直接取付可能
- 軽量(銅より軽い)
- LED照明で実績豊富
- メタルコアより安価
デメリット
- 片面基板が主流(両面は高コスト)
- 多層化が困難
- FR-4より高コスト
- 絶縁耐圧に注意が必要
スペック
熱伝導率:1〜3 W/(m・K)(絶縁層)|ベース:200 W/(m・K)(アルミ)|コスト:FR-4の1.5〜3倍
④ メタルコア基板|最高の放熱性能
メタルコア基板は、基板の中心(コア)に金属層を持つ構造です。多くの場合、コアには銅(カッパー)が使われます。
メタルコア基板の断面構造
銅箔(回路層)
絶縁層
銅コア(0.5〜2.0mm)
絶縁層
銅箔(回路層)
両面に回路を配置可能
なぜメタルコア基板は最強なのか?
メタルコア基板の最大の特徴は、コアの銅が「熱の高速道路」として機能することです。
理由①:銅の熱伝導率が最高
銅の熱伝導率は380〜400 W/(m・K)で、アルミの約2倍。金属の中でも最高クラスの熱伝導率を持ちます。
熱が発生した瞬間に、コアの銅が熱を吸い取り、基板全体に広げます。
理由②:両面から放熱できる
アルミ基板は片面構造が主流ですが、メタルコア基板は両面に回路を配置できます。
さらに、コアの銅がサーマルビアの代わりとなり、表面から裏面への熱伝導が非常にスムーズです。
メリット
- 最高の放熱性能
- 両面基板が可能
- 熱の横方向拡散が非常に優秀
- 高信頼性が求められる用途に
デメリット
- コストが最も高い
- 重量が重い
- 対応できるメーカーが限られる
- 加工が難しい
スペック
熱伝導率:絶縁層 1〜3 W/(m・K)/銅コア 380 W/(m・K)|両面対応:可能|コスト:FR-4の3〜10倍

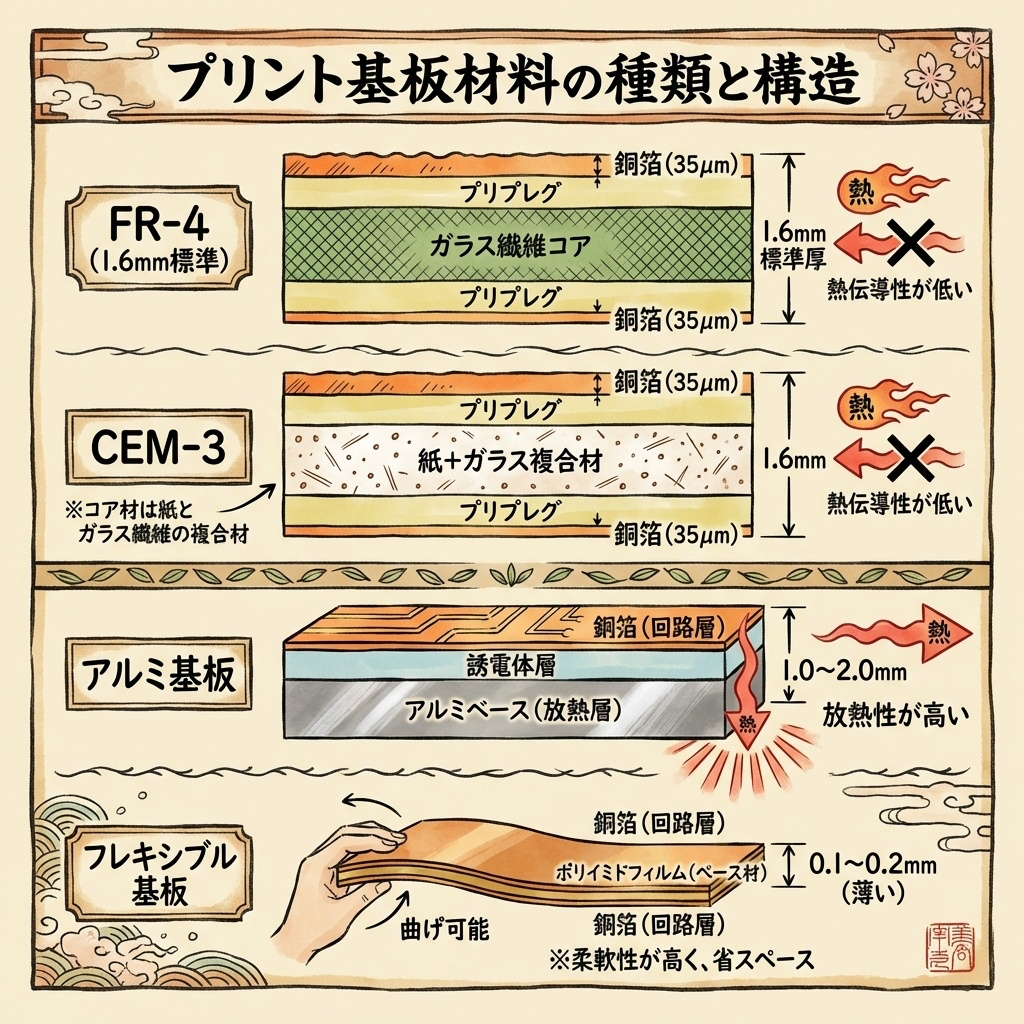

FR-4・CEM-3・アルミ・メタルコア基板の断面
おすすめの本
パワーエレクトロニクスの全体を、図でつかみたいときに向いています。パワーエレクトロニクスを、カラーの図解で解説した本です。
¥2,228 (2026/02/21 14:41時点 | Amazon調べ)
ポチップ
あわせて読みたい
SMDとDIPとは?表面実装と挿入実装の違いと使い分け|チップ部品のサイズとICパッケージ
表面実装(SMD)と挿入実装(DIP)の違い
4つの材質を徹底比較|一覧表で見る
ここまでの内容を一覧表にまとめました。用途に応じて最適な材質を選ぶ参考にしてください。
| 項目 |
FR-4 |
CEM-3 |
アルミ基板 |
メタルコア |
| 熱伝導率 |
0.3 W/(m・K) × 低い |
約0.45 W/(m・K) × 低い |
1〜3 W/(m・K) ○ 中程度 |
絶縁層 1〜3 W/(m・K) 銅コア 380 W/(m・K) ◎ 最高 |
| 放熱性能 |
★☆☆☆☆ |
★☆☆☆☆ |
★★★★☆ |
★★★★★ |
| コスト |
1.0倍 ◎ 最安 |
0.85〜0.95倍 ◎ 最安 |
1.5〜3倍 △ やや高い |
3〜10倍 × 高い |
| 多層化 |
◎ 容易 |
△ 片面・両面が中心 |
× 困難 |
○ 両面可能 |
| 耐熱温度(Tg) |
130〜180℃ |
140℃程度 |
150〜200℃ |
150〜200℃ |
| 重量 |
◎ 軽い |
◎ 軽い |
○ やや重い |
△ 重い |
| 主な用途 |
信号基板 低発熱パワエレ 制御回路 |
LED電球 リモコン 民生機器 |
LED照明 モータードライバ 電源基板 |
EV/HEV 大電力インバータ 高信頼用途 |
※コストの倍率(1.5〜3倍など)は目安で、基板の大きさ・層数・枚数・メーカーで大きく変わります。比べるときは見積もりで確かめます。
※数値は代表的な値で、品番やメーカーで変わります。CEM-3 はパナソニックの汎用CEM-3「R-1786」の資料の代表値です(Tg 140℃:R-1786 の資料、熱伝導率 0.45 W/(m・K):高熱伝導品 R-1787 の資料の比較欄)。同じ資料では、一般的なFR-4とCEM-3の熱伝導率を同じ水準として比べています。FR-4 の 0.3 W/(m・K) は、FR-4 系の材料(Isola FR406N)の資料の値です。
用途別の選定基準|どう選べばいい?
材質選びで最も重要なのは、「部品の発熱量」と「放熱手段」を確認することです。
選定の基本的な考え方
STEP 1
部品の発熱量を確認する
MOSFET、IGBT、インダクタなど、発熱が大きい部品の損失(W)を計算または推定する
STEP 2
放熱手段を確認する
ヒートシンクは取り付けられる?ファンはある? 筐体への熱伝導は可能?
STEP 3
コスト・納期の制約を確認する
予算は十分? 納期に余裕はある? 特殊材質に対応できるメーカーは?
発熱量による選定目安
発熱量 (1部品あたり) |
推奨材質 |
備考 |
| 〜1W |
FR-4 / CEM-3 |
自然放熱で対応可能 |
| 1W〜5W |
FR-4 + サーマルビア |
サーマルビアで裏面に熱を逃がす |
| 5W〜20W |
アルミ基板 |
ヒートシンク併用が望ましい |
| 20W以上 |
メタルコア基板 |
強制空冷・水冷を検討 |
これはあくまで目安です
実際の選定では、周囲温度、エアフロー、部品配置、許容温度上昇などを総合的に考慮する必要があります。シミュレーションや試作での検証を推奨します。

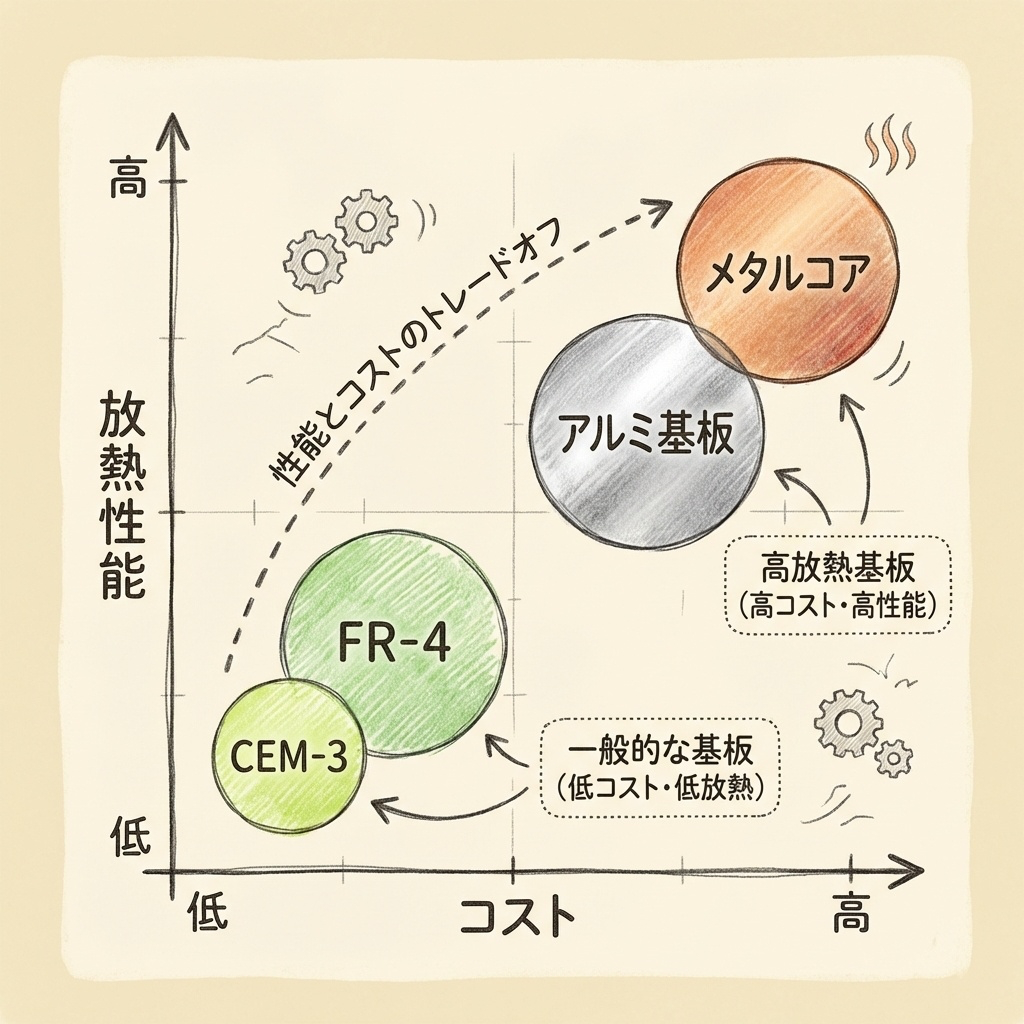

基板材料の放熱性能とコストの関係
材質と並んで、放熱と流せる電流に効くのが銅箔の厚さです。
あわせて読みたい
【完全図解】銅箔厚の選び方|35μm・70μm・105μmの使い分け
35μm・70μm・105μmの使い分け
材質選定フローチャート
最後に、材質を選ぶためのフローチャートをまとめます。

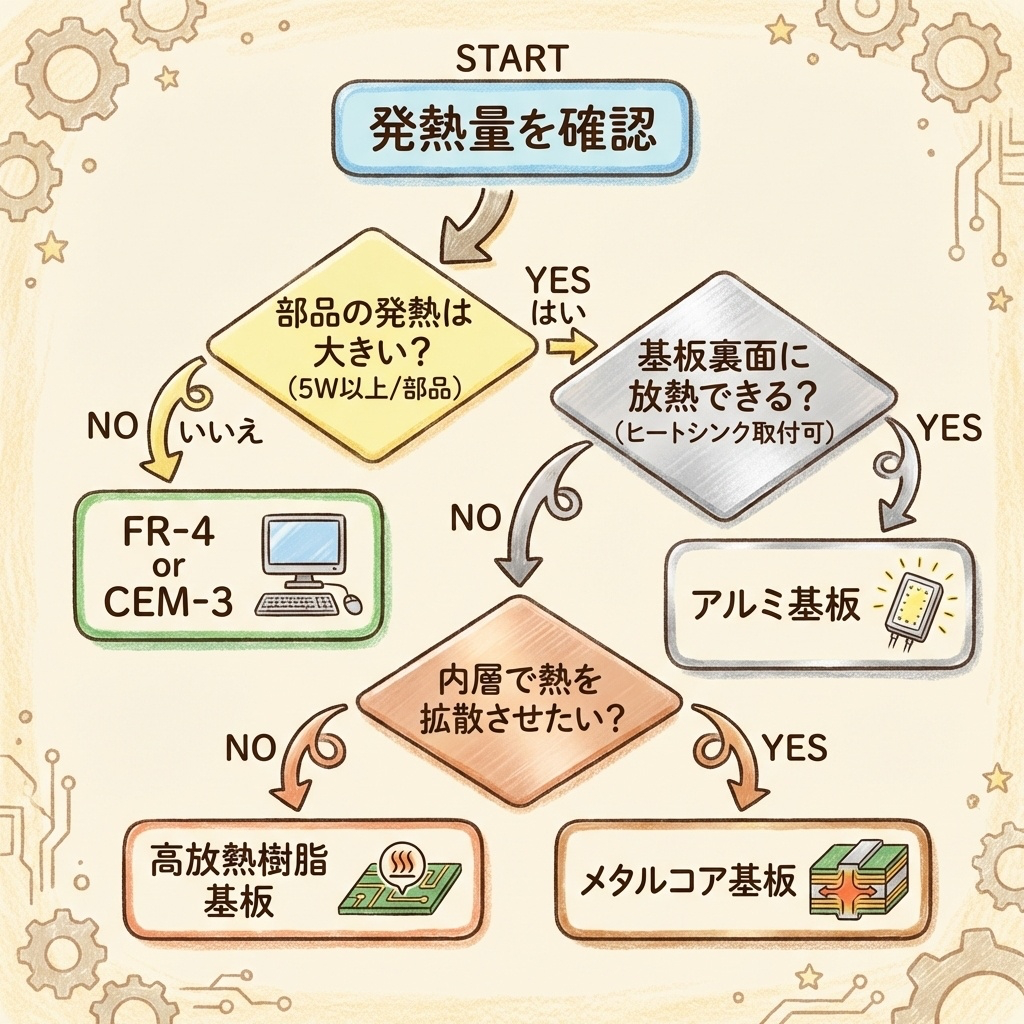

基板材質選定フローチャート
START:発熱量を確認
Q1:部品の発熱は5W/個以上?
No(5W未満)
→ FR-4 / CEM-3
サーマルビア併用を検討
Q2:基板裏面にヒートシンクを取付可能?
Q3:コスト制約は厳しい?
Yes(コスト重視)
→ アルミ基板 + 工夫
放熱設計を頑張る
No(性能重視)
→ メタルコア基板
最高の放熱性能
まとめ|材質選びは「発熱」と「コスト」のバランス
この記事では、パワエレ基板の材質選びを「なぜそうなるのか」という物理的な理由から解説しました。
この記事のまとめ
- FR-4は熱伝導率が低く「断熱材」に近い → 低発熱向け
- CEM-3はFR-4の低コスト版 → 民生機器向け
- アルミ基板は薄い絶縁層+アルミベースで放熱性向上 → コスパ良好
- メタルコア基板は銅コアで最高の放熱性能 → 高性能・高コスト
- 選定のポイントは「発熱量」と「放熱手段」を確認すること
- 5W/個以上の発熱があれば、アルミ基板以上を検討
材質選びに「正解」はありません。発熱・コスト・信頼性のバランスを考えて、あなたの設計に最適な材質を選んでください。
