【完全図解】なぜ電源ラインに電解コンデンサ(バルクコンデンサ)を入れるのか?|セラコンとの役割分担

😣 こんな悩みはありませんか?
  • パスコン(セラミックコンデンサ)を置いたのに、なぜ電解コンデンサも必要なの?
  • 「バルクコンデンサ」って聞くけど、パスコンと何が違うの?
  • セラミックと電解をどう使い分ければいいかわからない
  • 電解コンデンサの容量はどうやって決めるの?100μF?470μF?
  • 電解コンデンサはICの近くに置く必要はないの?
✅ この記事でわかること
  • セラミックコンデンサ(パスコン)と電解コンデンサ(バルクコン)の役割の違い
  • 「消防車」と「ダム」の比喩で、2種類のコンデンサの守備範囲がスッキリわかる
  • 電源ラインに電解コンデンサが必要な物理的な理由
  • 容量の選び方・配置のルール・実務のチェックポイント

前回の記事で、「ICの横にセラミックコンデンサ(パスコン)を置く理由」を学びました。パスコンは、ICが一瞬で要求する過渡電流に即座に応答する「小さな電池」でしたね。

でも、パスコンだけで本当に十分でしょうか?

答えは「No」です。

パスコンが守れるのは、ナノ秒オーダーの超高速な電流変動だけ。もっとゆっくりした電圧の変動──例えば、ICが重い処理を始めたときの数ミリ秒〜数十ミリ秒にわたる消費電流の増加──には、パスコンの小さな容量では対応しきれません。

そこで登場するのが、電解コンデンサ(バルクコンデンサ)です。

この記事では、セラミックコンデンサと電解コンデンサの「守備範囲の違い」を明確にし、なぜ電源ラインに両方が必要なのかを、「消防車」と「ダム」の比喩で徹底的にわかりやすく解説します。

電源ラインには「2種類の変動」がある

⚡ 速い変動と遅い変動を区別する

パスコンの記事で学んだ通り、ICのスイッチングはナノ秒(ns)オーダーの超高速な電流変動を生みます。これが「速い変動」です。

しかし、電源ラインを揺さぶるのはそれだけではありません。もっとゆっくりした変動もあるのです。

変動の種類 時間スケール 原因の例 周波数帯域
速い変動 ns〜μs ICのスイッチング、クロック動作、出力のHigh/Low切替 MHz〜GHz
遅い変動 ms〜s モーター起動、LED点灯、無線送信、重い計算処理の開始 DC〜kHz

たとえば、マイコンがWi-Fiモジュールに送信を命令したとします。Wi-Fiモジュールは送信の瞬間、数百mAの電流を数ミリ秒にわたって消費します。あるいは、モーターが起動する瞬間、突入電流で数Aが数十ミリ秒流れることもあります。

こうした「遅いけど大きい」電流変動に対して、0.1μFのパスコンは容量が小さすぎて対応できません。パスコンが蓄えている電荷はほんのわずかなので、数ミリ秒もの間、電流を供給し続けることはできないのです。

📐 パスコン(0.1μF)が蓄えている電荷量
Q = C × V = 0.1μF × 3.3V = 0.33μC

もし100mAの電流を供給するなら:
t = Q / I = 0.33μC / 100mA = 3.3μs

たった3.3μsで電荷が枯渇する。ミリ秒オーダーの変動にはまったく対応できない。

ここで必要になるのが、大容量の電解コンデンサです。

「消防車」と「ダム」|2種類のコンデンサの役割分担

🚒 セラミックコンデンサ(パスコン)=「消防車」

火事(=ICのスイッチングによる急な電流要求)が発生したとき、真っ先に駆けつけて水をかけるのが消防車です。

消防車は速い。とにかく速い。火事が起きた瞬間に現場に到着して、ホースから高圧の水を噴射する。しかし、消防車が積んでいる水の量は限られています。大火事が何時間も続いたら、消防車の水だけでは足りません。

セラミックコンデンサもまったく同じです。応答速度は最速ですが、容量が小さい(0.1μF〜10μF)ため、長時間にわたる電流供給には対応できません。

🏔️ 電解コンデンサ(バルクコン)=「ダム」

一方、ダムは大量の水を蓄えています。消防車のように一瞬で水を届けることはできませんが、何日も何週間も安定して水を供給し続けることができます。

渇水(=負荷が重くなって電流消費が増えるとき)が起きたとき、ダムに蓄えた水を放流して、下流の水量を安定させる。これが電解コンデンサの役割です。

容量は大きい(100μF〜数千μF)ですが、ESR・ESLが高いため、ナノ秒の高速変動には追従できません。ゆっくりした、しかし持続的な電流変動に対してどっしりと構える存在です。

🚒

セラミックコンデンサ
(パスコン)

容量:0.1μF〜10μF
守備範囲:ns〜μs の高速変動
周波数帯:MHz〜GHz
ESR/ESL:極めて低い
配置:ICの直近(3mm以内)
一言:小さくて速い。一瞬の火消し

🏔️

電解コンデンサ
(バルクコン)

容量:100μF〜数千μF
守備範囲:ms〜s の低速変動
周波数帯:DC〜kHz
ESR/ESL:比較的高い
配置:電源入力の近く(IC近くでなくてよい)
一言:大きくて遅い。長時間の持久戦

💡 ポイント
消防車だけでもダムだけでもダメ。両方が役割分担して初めて、電源ラインは安定します。速い変動はセラミックが消火し、遅い変動は電解がカバーする。これが電源設計の基本思想です。

周波数で見る「守備範囲」の違い

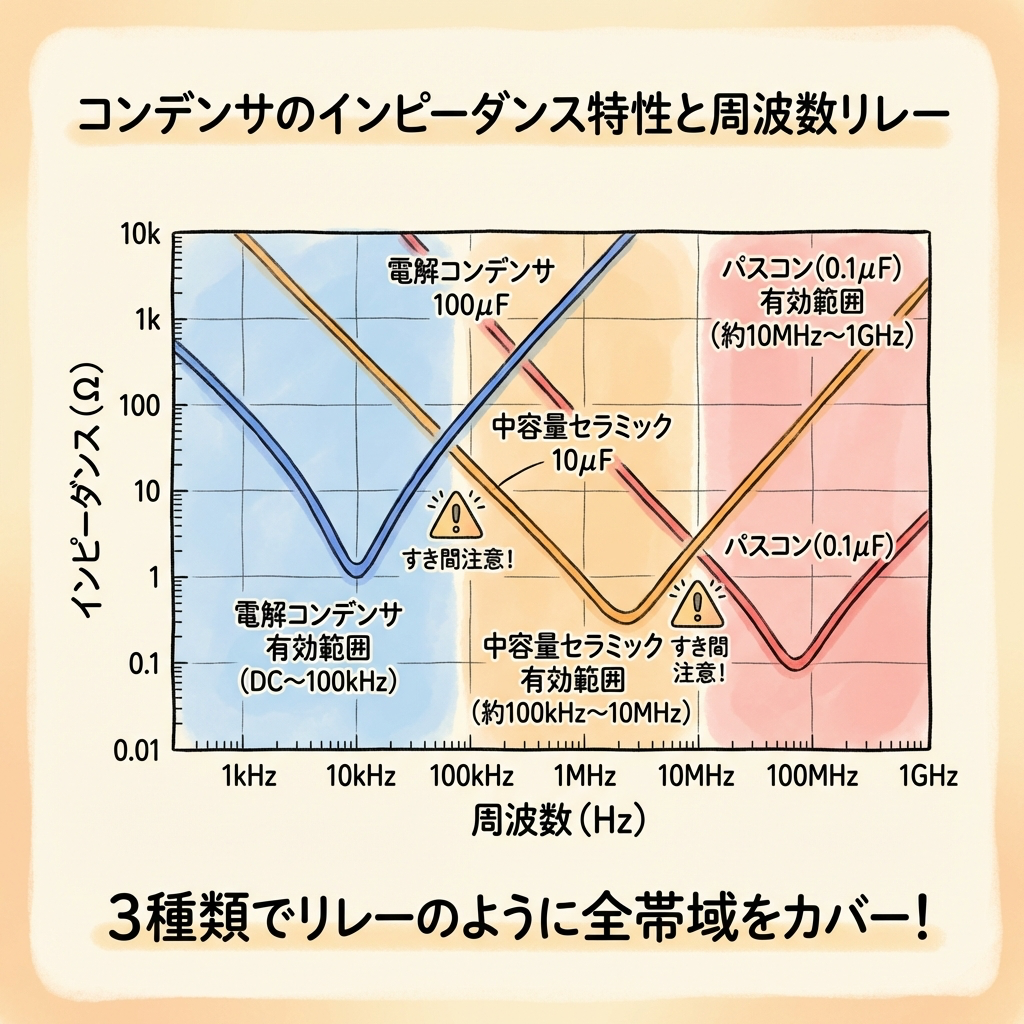

📊 インピーダンス特性で理解する

「消防車」と「ダム」の守備範囲の違いを、もう少し工学的に説明しましょう。

コンデンサの性能を見るとき、最も重要なのがインピーダンス-周波数特性です。これは「この周波数のノイズに対して、どれだけ低い抵抗で吸収できるか」を示すグラフです。

インピーダンスが低い周波数帯域=そのコンデンサが得意な守備範囲、と考えてください。

周波数帯 対応する変動 担当するコンデンサ 典型的な容量
DC〜数十kHz 負荷のON/OFF、モーター起動、送信バーストなど 🏔️ 電解コンデンサ 100μF〜数千μF
数百kHz〜数十MHz 電源ICのスイッチングリプル 🔶 中容量セラミック 1μF〜10μF
数十MHz〜GHz ICのスイッチング過渡電流 🚒 小容量セラミック(パスコン) 100nF(0.1μF)

このように、電源ラインのノイズは広い周波数帯域にわたって存在しています。1種類のコンデンサですべてをカバーすることは物理的に不可能なのです。

🧩 なぜ1種類ではダメなのか?|自己共振周波数の限界

「じゃあ、大容量のセラミックコンデンサ1個で全部カバーすればいいのでは?」と思うかもしれません。

しかし、コンデンサには自己共振周波数という限界があります。

コンデンサは、自己共振周波数より低い帯域では「コンデンサ」として振る舞いますが、それより高い帯域では内部のESLのせいで「インダクタ(コイル)」として振る舞ってしまうのです。

📐 自己共振周波数の目安
100μF 電解コンデンサ:自己共振 ≒ 数kHz〜数十kHz
10μF セラミック(1608サイズ):自己共振 ≒ 数MHz
0.1μF セラミック(0603サイズ):自己共振 ≒ 数十MHz〜100MHz

つまり、100μFの電解コンデンサは数十kHzまでしかコンデンサとして機能せず、それ以上の周波数ではただのインダクタになります。逆に、0.1μFのセラミックは数十MHz以上でこそ真価を発揮しますが、kHz帯域ではインピーダンスが高くて役に立ちません。

だから、複数のコンデンサを「リレーのチーム」のように組み合わせて、低周波から高周波まで隙間なくカバーする必要があるのです。

⚠️ よくある失敗
「大は小を兼ねるだろう」と100μFの電解コンデンサだけ置いてパスコンを省略するケース。これは最悪です。電解コンデンサはMHz帯のノイズにまったく効きません。ICは確実に誤動作します。逆に、0.1μFのパスコンだけで電解を省略するのも危険。モーター起動時など大きな負荷変動で電圧が暴れます。
📘 スイッチングノイズの発生メカニズムを知りたい方はこちら
【図解】スイッチングノイズはなぜ出る?|ループ面積とdI/dtの関係を完全理解 →

電解コンデンサが果たす3つの役割

電解コンデンサ(バルクコンデンサ)の役割を、具体的に整理しましょう。

🔋 役割①:負荷変動に対するエネルギーの貯蔵庫

Wi-Fiモジュールが送信を開始したり、モーターが起動したりするとき、消費電流が急に増加します。このとき、電源ICが出力電流を増やすには応答時間がかかります。

電源ICが追いつくまでの数百μs〜数msの間、電解コンデンサに蓄えた電荷が放出されて電圧を支えます。パスコンの記事で紹介した「コンビニの在庫」の比喩でいえば、電解コンデンサは「地域の倉庫」。コンビニ(パスコン)よりも在庫量が桁違いに多く、長期間の需要増加に耐えられます。

🔋 役割②:電源ICの出力リプルを低減

DC-DCコンバータなどのスイッチング電源は、出力に必ずリプル(小さな電圧のゆらぎ)が残ります。このリプルの周波数は、スイッチング周波数(数百kHz〜数MHz)です。

電解コンデンサは、このリプルのうち低い周波数成分を平滑化する役割を果たします。高い周波数成分はセラミックコンデンサが担当し、両者で協力してリプルを最小化します。

🔋 役割③:入力電源の瞬断・変動に対するバッファ

入力電源(ACアダプタやバッテリー)から供給される電圧は、完全に安定しているとは限りません。コネクタの接触不良で瞬間的に途切れたり、他の機器の影響で電圧が一瞬落ちたりすることがあります。

電解コンデンサが電源入力の近くにあれば、こうした瞬断の間も蓄えた電荷で動作を維持できます。いわば「停電時の非常用電源」です。

💡 ポイント
3つの役割に共通するのは「大量の電荷を蓄えて、ゆっくりした変動に対して電圧を安定させる」こと。速さは不要、必要なのは容量(持久力)です。

配置のルール|電解コンデンサは「どこに」置くのか

📏 パスコンとの配置の違い

パスコン(セラミック)は「ICの電源ピンから3mm以内」という厳しい配置制約がありました。これは、配線インダクタンスが高周波のパスコン効果を殺すためです。

一方、電解コンデンサ(バルクコン)はそれほど厳密な近接配置は不要です。なぜなら、電解コンデンサが対応するのは低周波(kHz以下)の変動であり、配線インダクタンスの影響が小さいからです。

📐 配置のガイドライン
セラミック(パスコン):ICの電源ピンから3mm以内。1mm以内が理想。
電解(バルクコン):電源ICの出力端子の近く、または電源入力コネクタの近く。ICの直近でなくてよい。

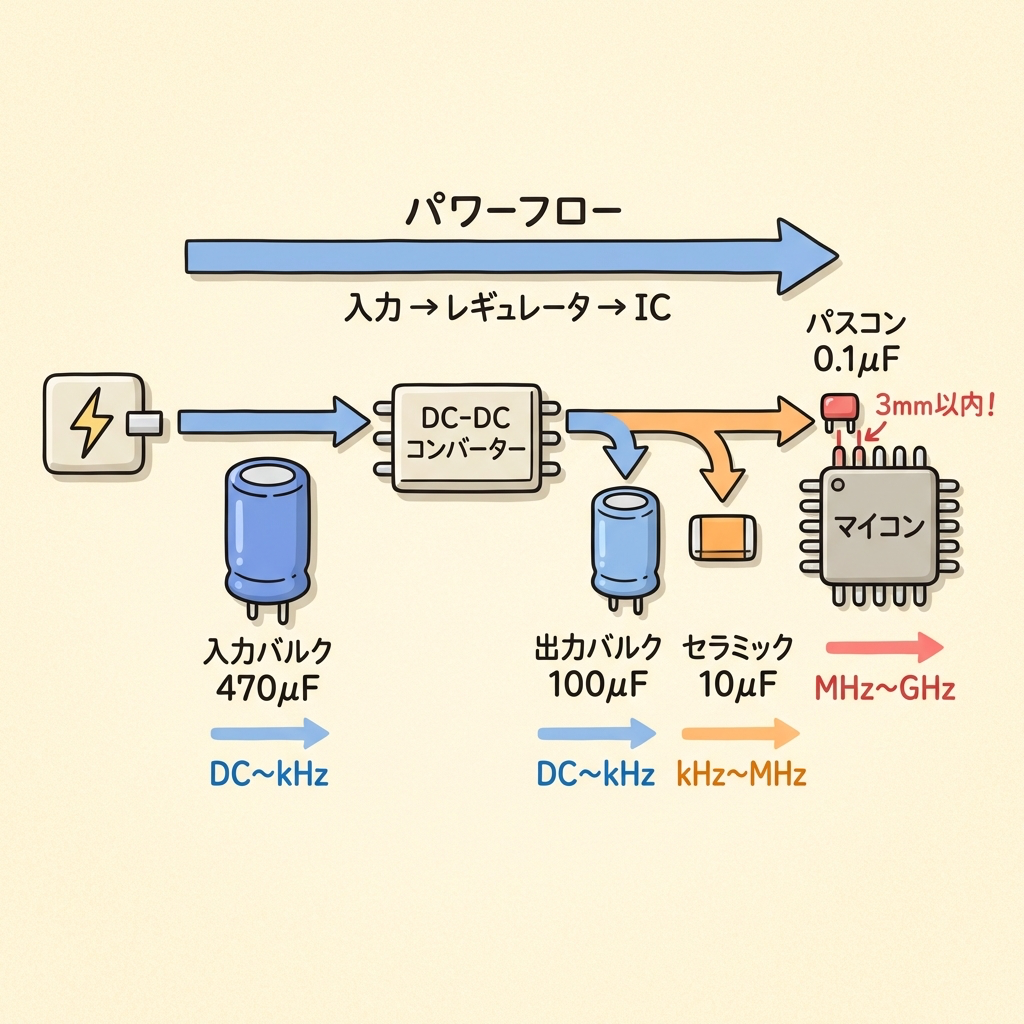

配置場所 置くコンデンサ 役割
電源入力コネクタの直後 電解 100μF〜470μF 入力電源の瞬断バッファ、突入電流の吸収
電源IC(レギュレータ)の出力 電解 22μF〜100μF + セラミック 10μF 出力リプルの低減、負荷変動の吸収
各ICの電源ピンの直近 セラミック 0.1μF(+ 1〜10μF) 高速スイッチングの過渡電流供給

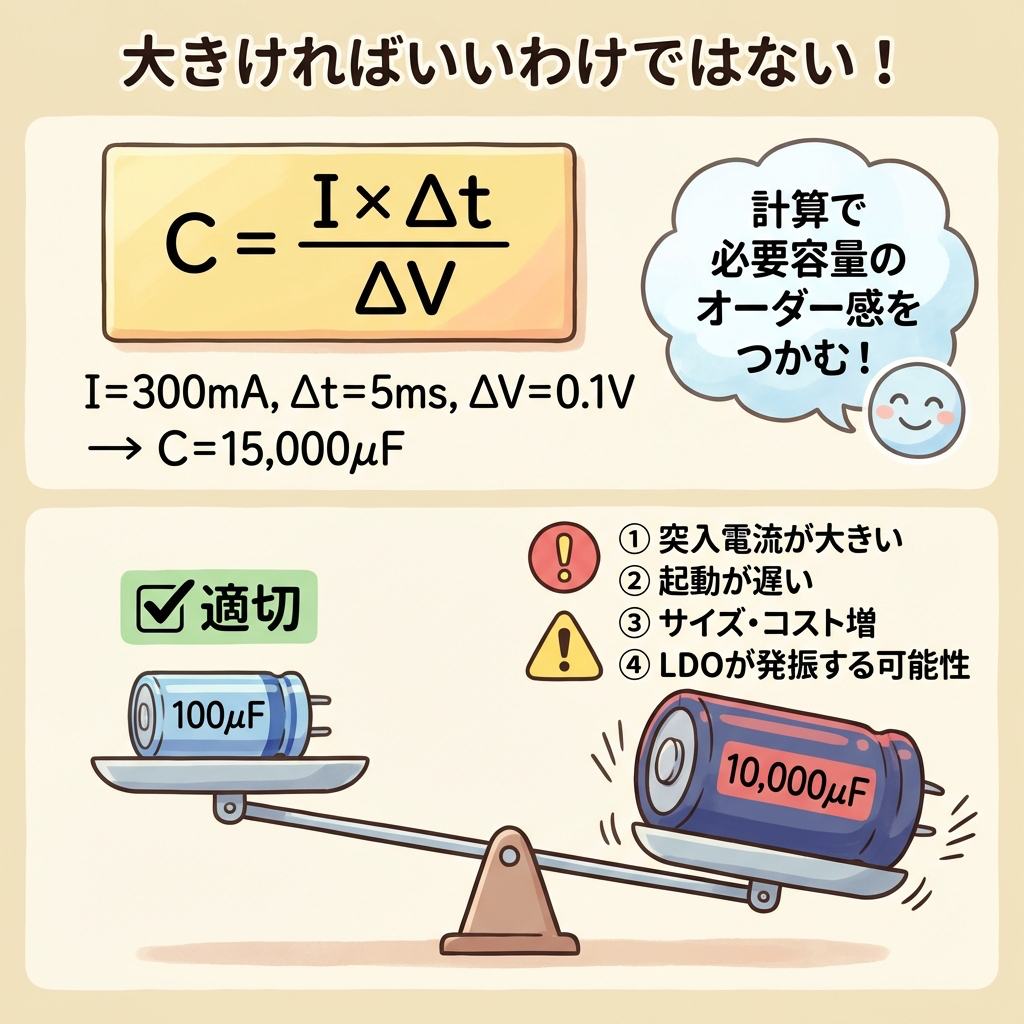

容量の選び方|「大きければいい」わけではない

📦 電解コンデンサの容量を決める考え方

「容量は大きいほど安心でしょ?」と思って、1000μFや2200μFをとりあえず載せる。これは半分正しく、半分間違いです。

容量が大きすぎると、以下のデメリットが生まれます。

デメリット 詳細
突入電流が増大する 電源ON時にコンデンサの充電のために大電流が流れ、ヒューズが切れたり、電源ICの保護回路が動作したりする
起動時間が遅くなる 大容量の充電に時間がかかり、電源電圧の立ち上がりが遅延する。ICの起動シーケンスに影響することも
サイズ・コスト・寿命 電解コンデンサは容量が大きいほど物理的に大きく、高価。また電解液の乾燥による寿命劣化の問題もある
電源ICが不安定になる場合がある 一部のLDOレギュレータは出力コンデンサのESRや容量に制限がある。データシート推奨値を逸脱すると発振する
💡 実務のガイドライン
基本方針:電源ICのデータシートに推奨出力容量が記載されているなら、まずそれに従う。

目安:
・電源入力(12V/24V系):100μF〜470μF
・レギュレータ出力(3.3V/5V系):22μF〜100μF
・大電流負荷(モーター・Wi-Fiなど)がある場合:負荷の過渡電流と許容電圧変動から計算

容量の計算式:
📐 必要容量の簡易計算

C = I × Δt / ΔV

C:必要な容量 [F]
I:負荷変動時の電流増加分 [A]
Δt:電源ICが応答するまでの時間 [s]
ΔV:許容できる電圧降下 [V]

例えば、Wi-Fiモジュールが送信時に300mAを5ms間消費し、電圧降下を0.1V以内に抑えたい場合:

C = 0.3A × 5ms / 0.1V = 0.3 × 0.005 / 0.1 = 15,000μF(15mF)

15,000μFは電解コンデンサでもかなり大きな値です。実際には電源ICの応答も加味されるため、ここまで大きくする必要はないケースが多いですが、この計算で「どのくらいの容量が必要そうか」のオーダー感をつかむことが重要です。

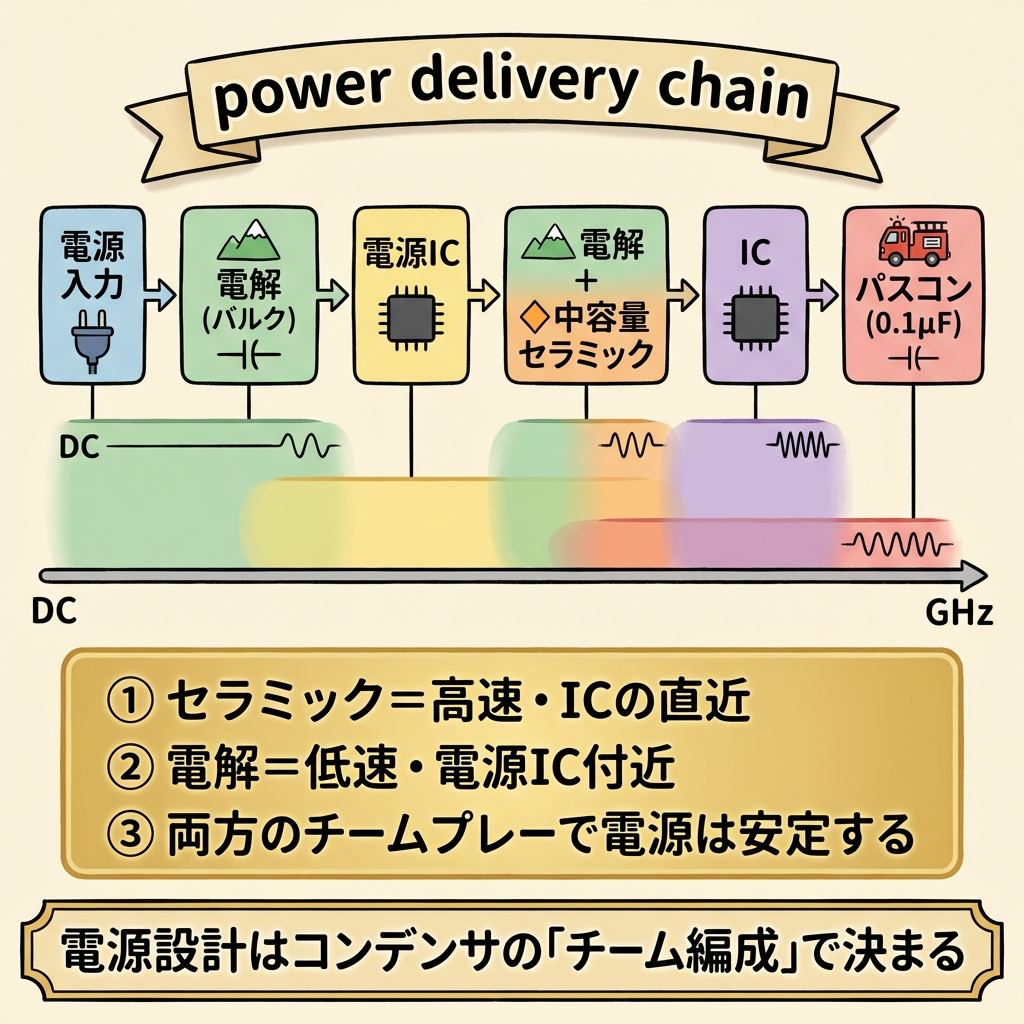

まとめ|電源の安定は「チームプレー」で成り立つ

電源ラインの安定は、1種類のコンデンサだけでは実現できません。それぞれのコンデンサが得意な周波数帯域を担当し、チームとして隙間なくカバーすることで初めて成り立ちます。

🏔️
電解コンデンサ
DC〜kHz
100μF〜
🔶
中容量セラミック
kHz〜MHz
1μF〜10μF
🚒
MHz〜GHz
0.1μF

低周波から高周波まで、リレーのようにバトンを繋いでカバーする

📌 この記事の重要ポイント総まとめ

テーマ 覚えるべきポイント
2種類の変動 電源ラインには「速い変動(ns〜μs)」と「遅い変動(ms〜s)」の両方が存在する
セラミック=消防車 速くて小さい。MHz〜GHzの高速変動を即座に吸収。ICの直近に配置
電解=ダム 遅くて大きい。DC〜kHzの低速変動を持久力で支える。電源入力や電源IC出力に配置
自己共振の限界 各コンデンサには自己共振周波数があり、それ以上では「コイル」になってしまう
配置の違い セラミック=IC直近必須。電解=電源IC出力/入力コネクタ付近でOK
容量の決め方 C = I × Δt / ΔV で概算。データシートの推奨値を最優先
💡 最後にひとこと
電源設計は「コンデンサの選び方」で8割が決まると言っても過言ではありません。セラミックと電解の役割分担を理解し、「どの周波数帯を誰が守るのか」を意識できるようになれば、あなたの電源設計は一段階レベルアップします。パスコンの記事と合わせて、ぜひセットで頭に入れてください。
