感震ブレーカーとは？種類の違いと後付けの選び方｜通電火災を防ぐしくみ

※本記事にはプロモーション（広告）が含まれています。

感震ブレーカーとは、震度5強相当の揺れでブレーカーを自動で落とし、地震のあとの電気火災（通電火災）を防ぐ器具です。分電盤・コンセント・簡易の3タイプの違いは種類の節、後付けの選び方は後付けの節へ。

なぜ感震ブレーカーが必要？大地震の火災の約6割は電気が原因

大きな地震の火災のうち、原因が確認されたものの約6割は電気関係でした。感震ブレーカーは、この電気の火災を揺れの段階で断つための器具です。

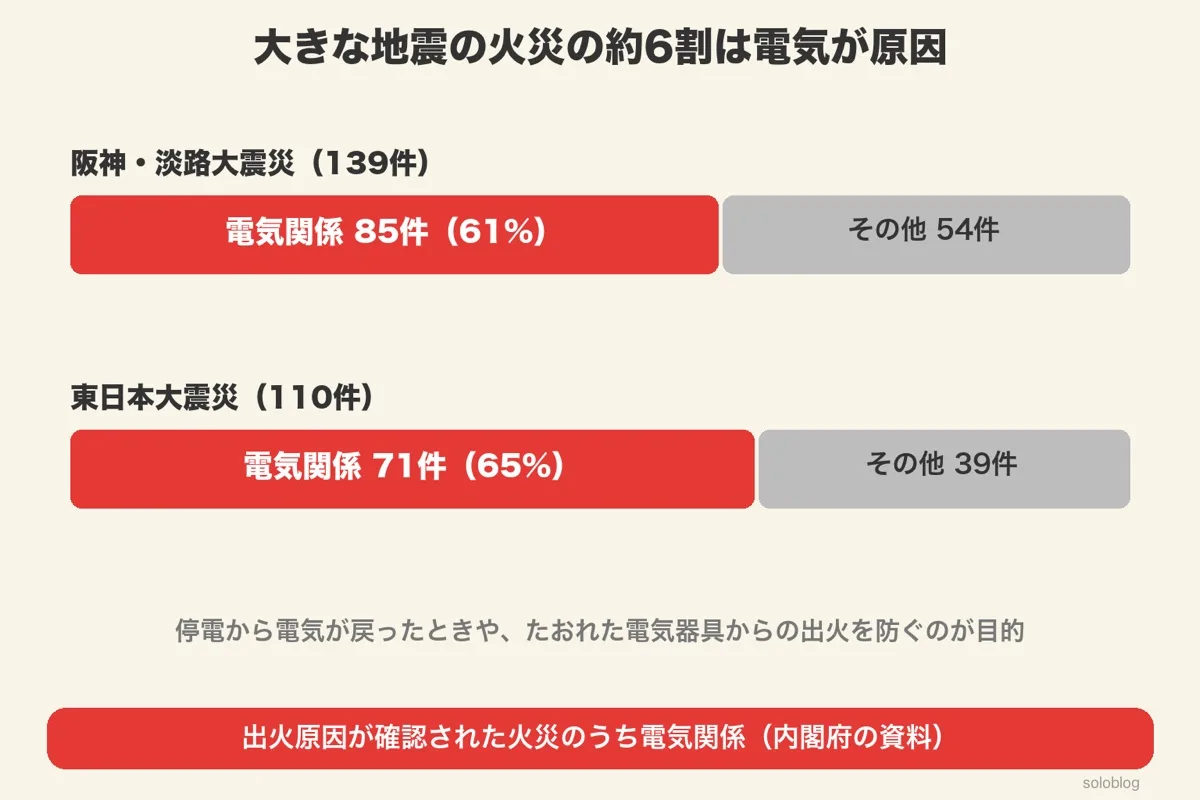

内閣府の資料は、過去の大きな地震の火災を原因別にまとめています。出火原因が確認された火災のうち、電気関係の割合は次のとおりです。

地震	火災の件数（原因が確認されたもの）	電気関係	割合
阪神・淡路大震災	139件	85件	約61%
東日本大震災	110件	71件	約65%

首都直下地震の被害想定（中央防災会議の作業部会）では、火災による被害を最大で焼失約43万棟と見込み、電気関係の出火を防いで初期消火の成功率を上げれば、人や建物の被害を約9割減らせると試算しています。これを受けて、国は感震ブレーカーの普及を進めてきました。

つまり、感震ブレーカーは「電気の異常」ではなく「地震」をきっかけに電気を止める、もう1つの安全装置です。

通電火災とは？電気が戻った瞬間に起きる火災

通電火災とは、地震で止まった電気が戻ったときに、倒れた電気器具や傷んだ配線から出火する火災です。家の人が避難していて、消す人がいないことが被害を大きくします。

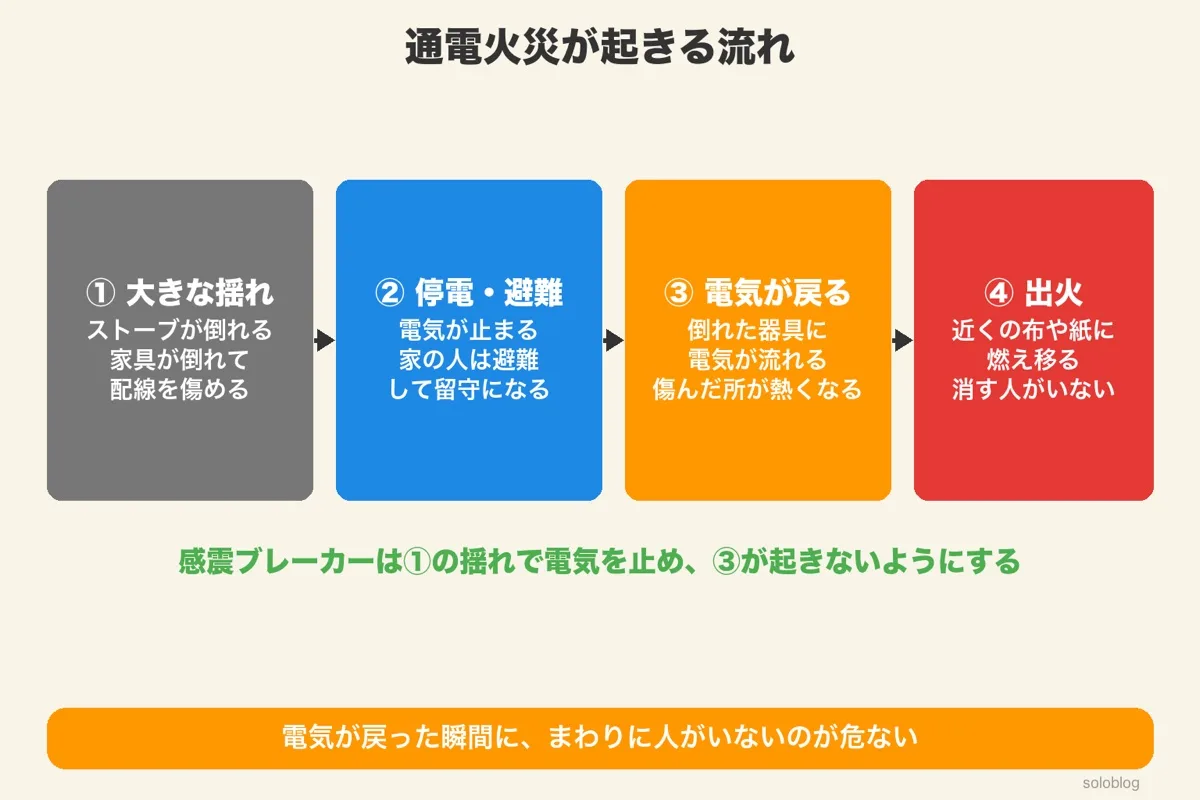

内閣府のガイドラインは、地震の電気火災を出火の場面ごとに整理しています。その1つが、次の流れです。

在宅中でも、夜の揺れのあとにブレーカーを自分で落としてから避難するのは簡単ではありません。感震ブレーカーは、人の手を借りずにそれを代わりにやります。

つまり、通電火災は「電気が戻る」と「人がいない」が重なったときに起きるので、揺れた時点で電気を止めておくことが対策になります。

傷んだ配線はなぜ熱くなる？発熱を計算してみる

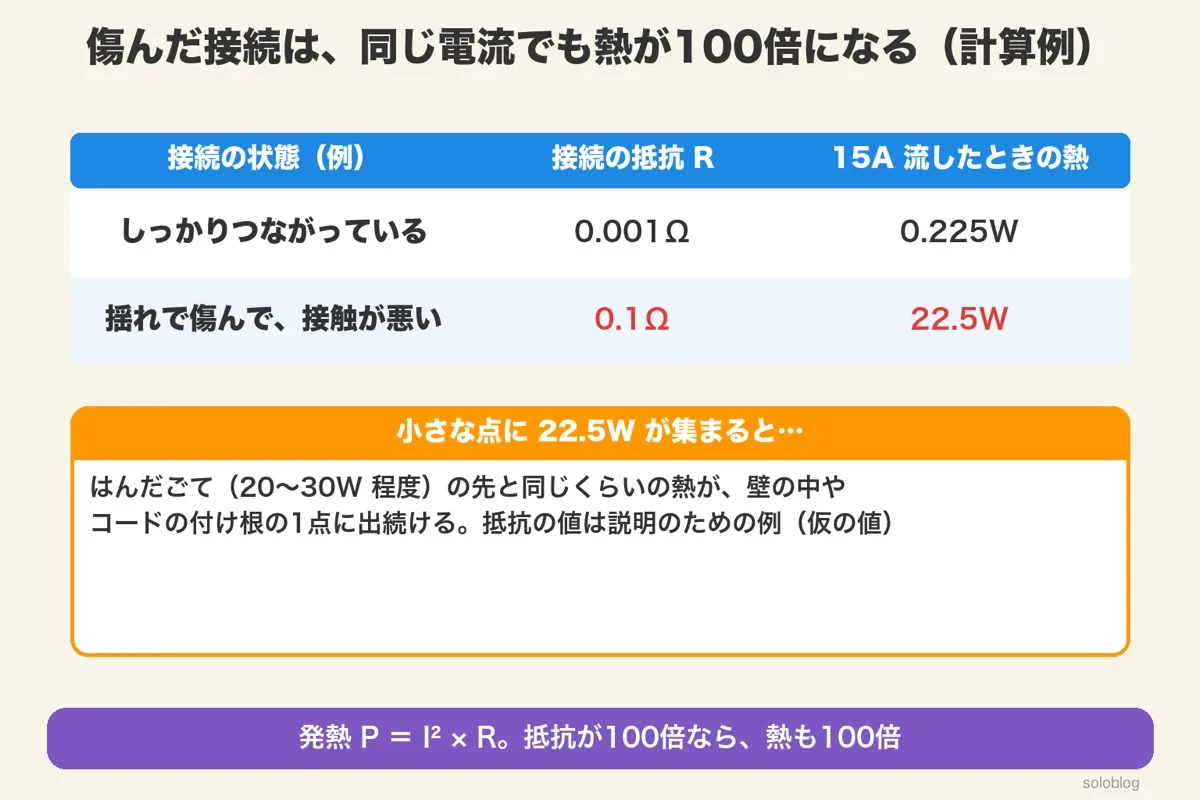

電気の熱は「電流の2乗×抵抗」で決まります。揺れで接続が傷んで抵抗が0.001Ω から0.1Ω に増えると、同じ15A でも発熱は0.225W から22.5W へ100倍になります（抵抗は例の値）。

電流が流れると、抵抗のある所で熱が出ます（ジュール熱）。この熱の大きさは次の式です。

ふだん、コンセントの中やコードの付け根の接続は、抵抗がとても小さいのでほとんど熱が出ません。ところが、揺れで家具がコードを押しつぶしたり、差し込みがゆるんだりすると、電気の通り道が細くなって接続の抵抗が上がります。ここに 15A（1,500W の電気ストーブくらいの電流）が流れた場合を計算します。

この続きと一緒に読まれている記事

つまり、揺れで傷んだ配線は、電気が戻ると見えない所で熱を出します。電気を止めておけば、この熱は出ません。

感震ブレーカーの種類：分電盤・コンセント・簡易の3タイプ

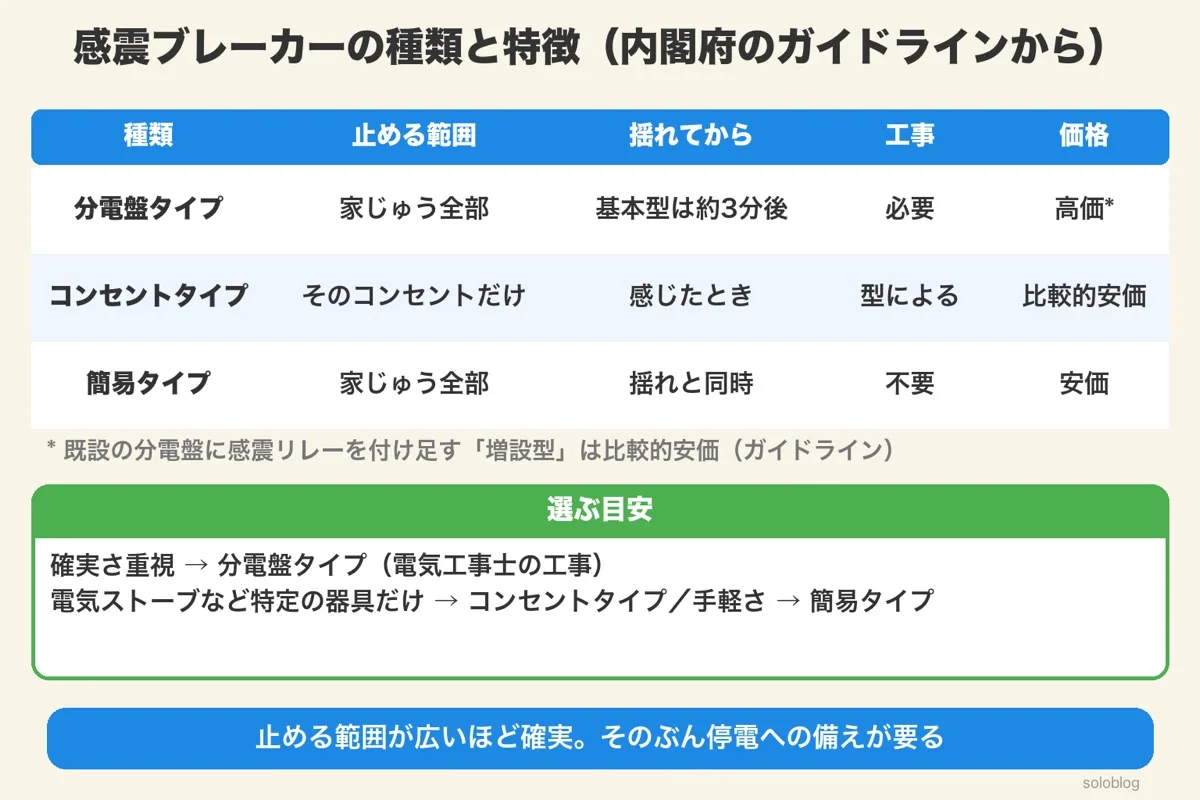

感震ブレーカーには、家じゅうの電気を止める分電盤タイプ、1か所のコンセントだけ止めるコンセントタイプ、工事なしで付ける簡易タイプがあります。止める範囲が広いほど確実で、そのぶん停電への備えが要ります。

種類	止める範囲	揺れてから	工事	価格（ガイドライン）
分電盤タイプ	家じゅう全部	基本型は約3分後	必要（電気工事士）	高価。増設型は比較的安価
コンセントタイプ	付けたコンセントだけ（屋内配線は対象外）	すぐ	差込型は不要・埋込型は必要	比較的安価（1か所なら）
簡易タイプ	家じゅう全部（ブレーカーを落とす）	揺れと同時	不要	安価

分電盤タイプ

分電盤の中のセンサーが揺れを感じ、ブレーカーを落として家じゅうの電気を止めます。基本型は、揺れを感じてから約3分待ってから止めるので、そのあいだは明かりがついたままです。止める範囲が広く、作動の信頼性も高い形です。

コンセントタイプ

センサー付きのコンセント（または差し込む器具）で、そこにつないだ電気器具だけを止めます。電気ストーブなど、倒れると危ない器具に向いています。ほかの部屋の照明は消えません。ただし、コンセントまでの壁の中の配線は守れません。

簡易タイプ

重りやバネで、今のブレーカーのつまみを物理的に下げる器具です。工事なしで付けられますが、付け方しだいで作動にばらつきが出るおそれがあると、ガイドラインは書いています。揺れと同時に家じゅうが真っ暗になるので、別に明かりの用意が要ります。

つまり、どれを選ぶかは「どこまで止めたいか」と「止まったあと困らないか」で決まります。

いつ動く？震度5強相当で作動し、震度4相当では動かない

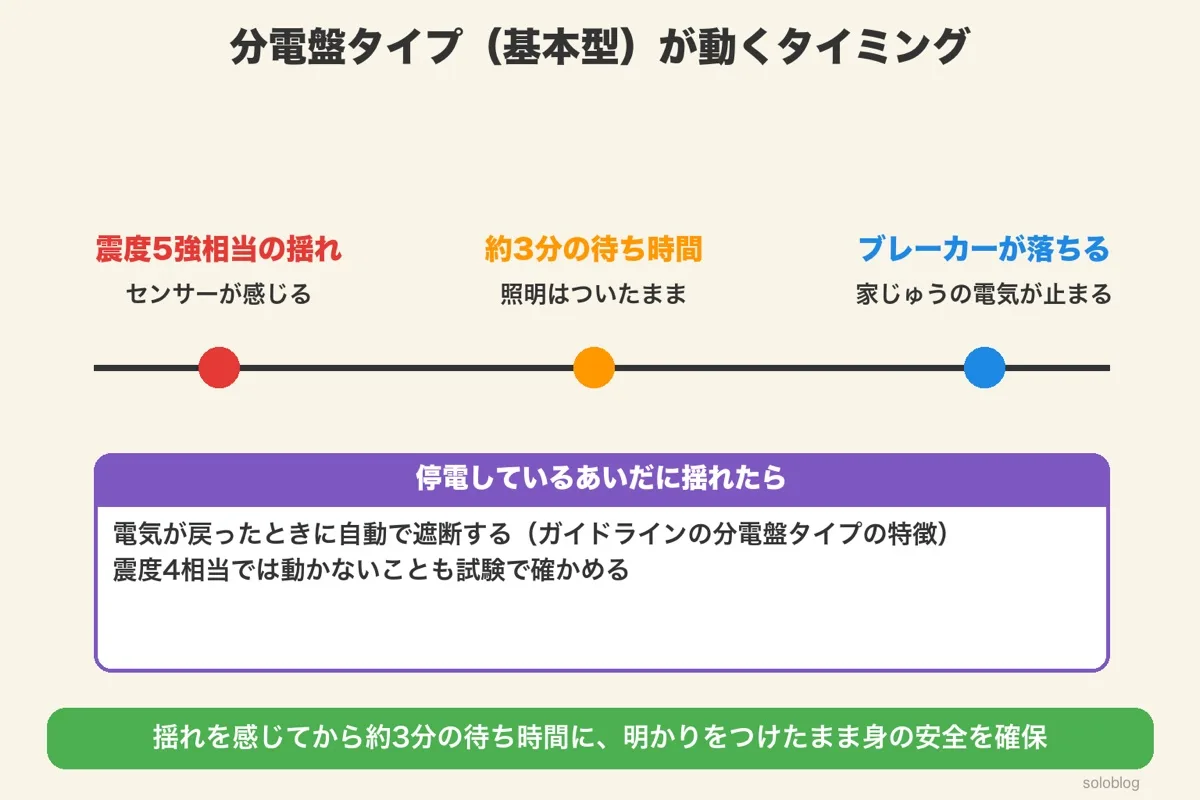

内閣府のガイドラインの性能評価試験では、震度5強相当の揺れで作動し、震度4相当では作動しないことを確かめます。分電盤タイプの基本型は、感じてから約3分後に止めます。

震度5強は、気象庁の説明で「棚の食器や本が落ちることが多くなる」「固定していない家具が倒れることがある」揺れです。電気器具が台から落ちたり、家具が倒れて燃えやすい物が器具にふれたりするおそれが高くなります。震度4は、つり下げた電灯が大きく揺れる程度で、そこまでの危険は小さいと整理されています。

揺れ	ガイドラインの試験	考え方
震度5強相当	作動することを確かめる	器具の落下・家具の転倒で火が出るおそれが高い
震度4相当	作動しないことを確かめる	むやみに止めて生活に困らないように

性能の目安として、分電盤タイプは日本配線システム工業会の規格（JWDS0007 付2）、コンセントタイプと簡易タイプは日本消防設備安全センターの制度で、第三者の評価・認証が行われています。買うときは、こうした評価を受けた製品かどうかを見ると安心です。

つまり、感震ブレーカーは「大きな揺れでは必ず止め、小さな揺れでは止めない」ように試験で確かめられています。

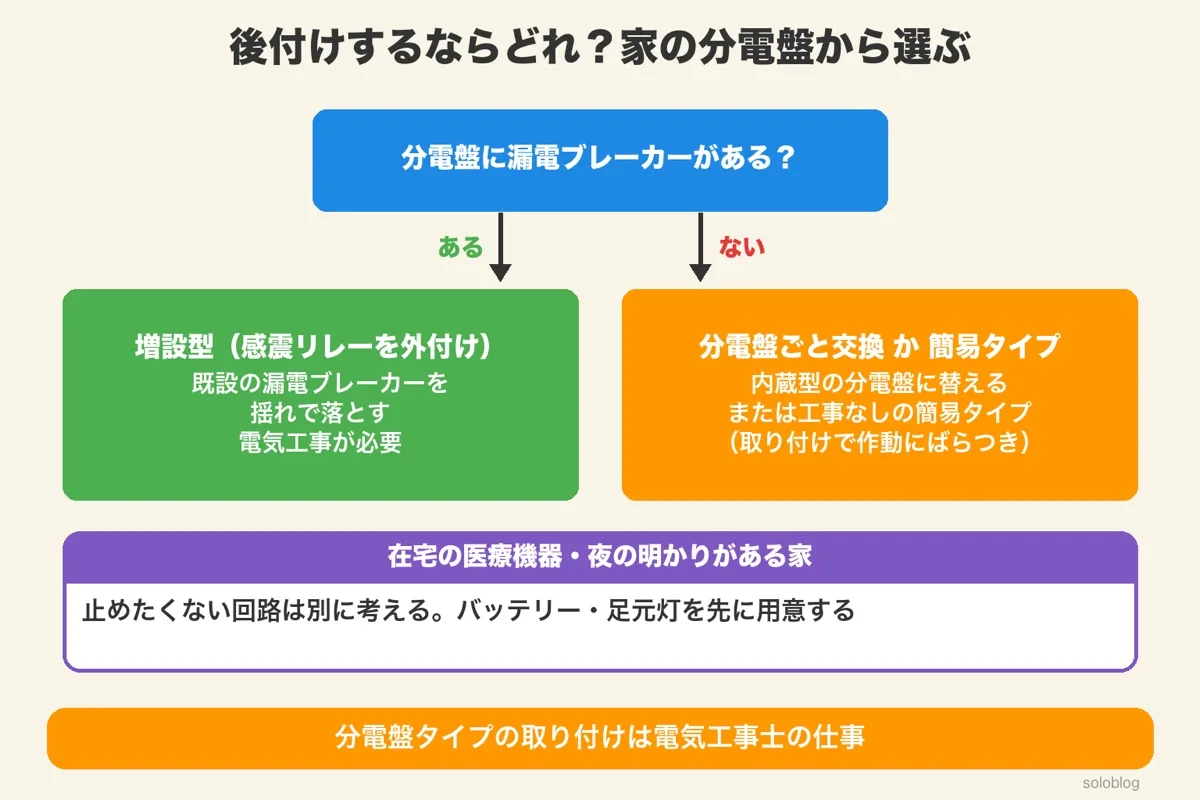

感震ブレーカーを後付けするには？家の分電盤から選ぶ

今の家に後付けするなら、まず分電盤に漏電ブレーカーがあるかを見ます。あれば感震リレーを外付けする増設型が付けられます。分電盤の工事は電気工事士が行います。

自治体によっては、感震ブレーカーの購入や設置に補助を出しています。補助の有無と条件はお住まいの市区町村で確かめてください。

つまり、後付けは「漏電ブレーカーがあるか」で増設型か交換かが分かれ、どちらも工事は電気工事士に頼みます。

感震ブレーカーが作動したら：電気を戻す前の点検

感震ブレーカーが作動したら、ガスのにおい・燃えやすい物・プラグ・水ぬれを点検してから電気を戻します。戻したあとも、こげ臭ければすぐブレーカーを落とします。

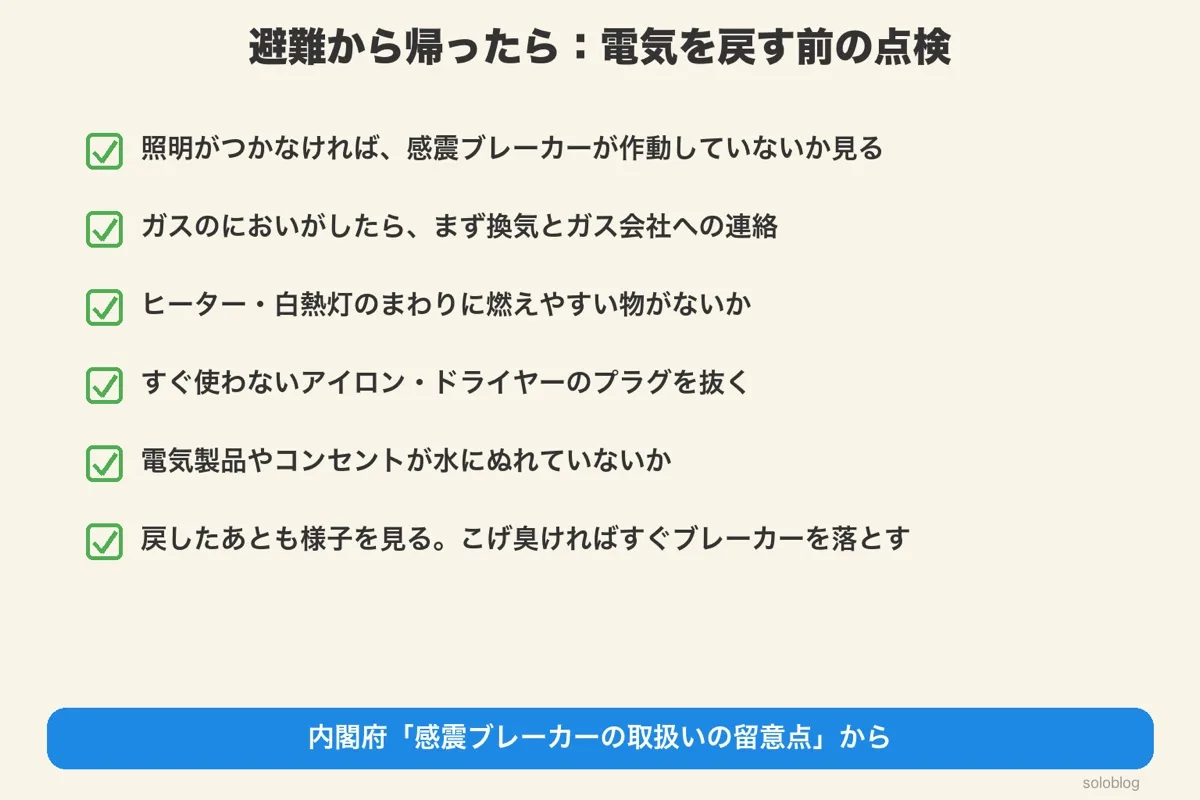

内閣府の「感震ブレーカーの取扱いの留意点」は、避難先から帰ったときの点検を次の順にまとめています。

つまり、感震ブレーカーは「止める」ところまでで、戻すのは人の仕事です。点検の順番を家族で決めておくと、帰宅後に迷いません。

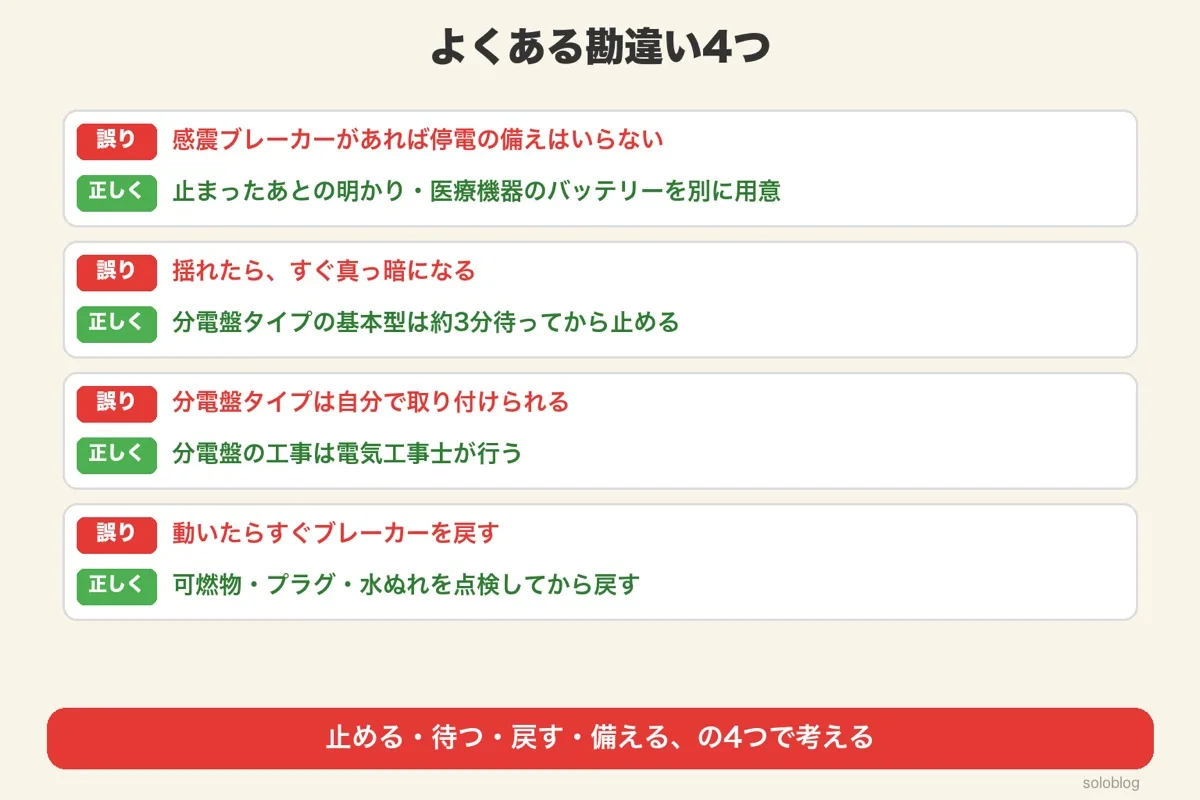

感震ブレーカーのよくある勘違い4つ

感震ブレーカーがあれば停電の備えはいらない、揺れたらすぐ真っ暗になる、分電盤タイプは自分で付けられる、動いたらすぐ戻す、の4つは勘違いです。

勘違い	正しくは
感震ブレーカーがあれば、停電の備えはいらない	止まったあとの明かり・医療機器のバッテリーは別に用意する（内閣府も先に停電対策をと呼びかけている）
揺れたら、すぐ家じゅう真っ暗になる	分電盤タイプの基本型は約3分待ってから止める。簡易タイプは揺れと同時
分電盤タイプは自分で取り付けられる	分電盤の工事は電気工事士が行う
動いたらすぐブレーカーを戻せばいい	可燃物・プラグ・水ぬれを点検してから戻す
