絶縁抵抗測定のやり方と判定基準｜0.1・0.2・0.4MΩと準備の手順

※本記事にはプロモーション（広告）が含まれています。

絶縁抵抗測定の基準は 0.1MΩ・0.2MΩ・0.4MΩ。分かれ目は、回路の電圧と対地電圧です。

この記事を書いたのは、「絶縁抵抗測定」で調べる人が多いのに、このブログでは絶縁の種類の記事が代わりに検索に出ていたからです。読みたいのは、測り方と判定のしかた。そこで、法令の基準・測定電圧の選び方・手順を1本にまとめました。

絶縁抵抗とは：電気を漏らさない力を「抵抗」で表したもの

絶縁抵抗とは、電線の被覆や機器の絶縁物が、電気をどれだけ通さないかを抵抗の値（MΩ、メガオーム）で表したものです。値が大きいほど電気が漏れにくく、小さいと漏電・感電・火災の原因になります。

1MΩ は 1,000,000Ω。テスターで測るふつうの抵抗より、桁が4〜6つ大きい世界です。だから、テスターの電池の電圧では足りません。絶縁抵抗計は 125V・250V・500V といった直流の高い電圧をかけ、流れたわずかな電流から抵抗を出します。

絶縁抵抗計は、よく「メガー」とも呼ばれます。もともとは製品の名前で、MΩ を測る計器として広まりました。この記事では、絶縁抵抗計とメガーは同じものです。

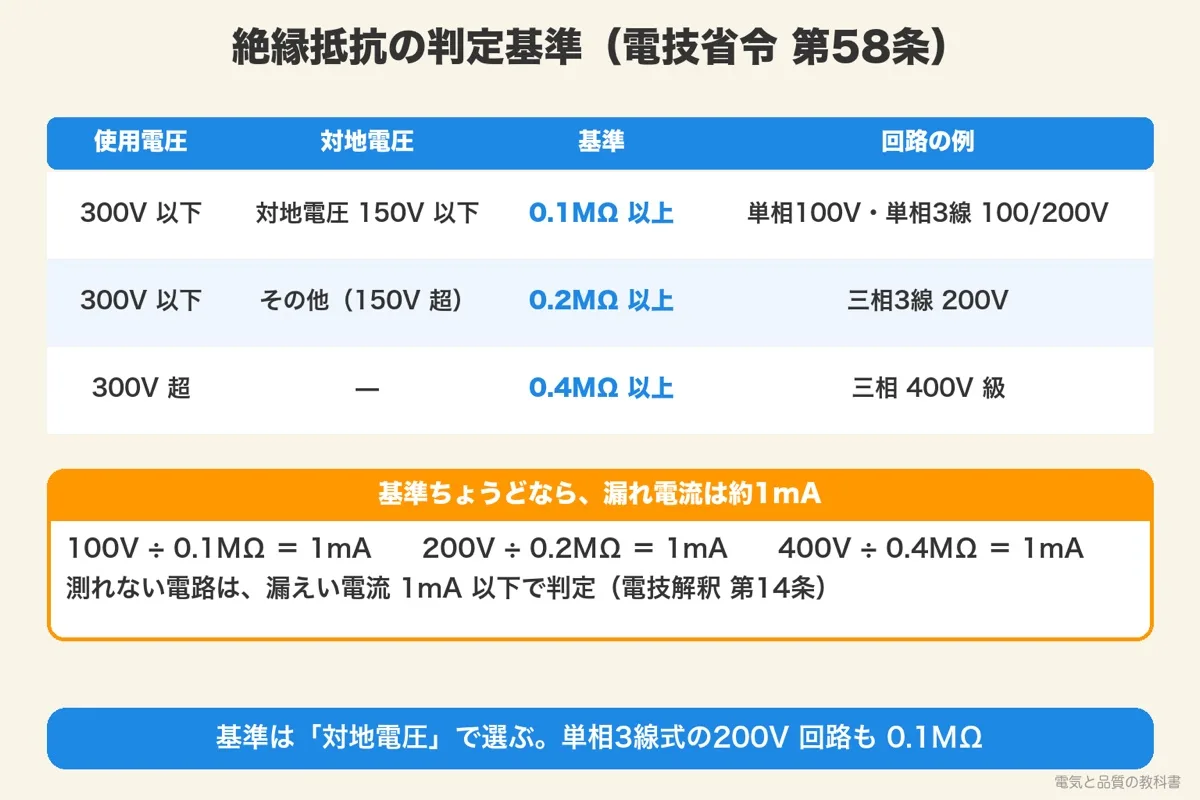

絶縁抵抗の判定基準の早見表（電技省令第58条）

低圧の電路の絶縁抵抗の判定基準は、電技省令第58条の3つの値です。使用電圧300V以下で対地電圧150V以下は0.1MΩ、そのほかの300V以下は0.2MΩ、300Vを超えるものは0.4MΩ以上あれば合格です。

電路の使用電圧	対地電圧など	絶縁抵抗の基準	よくある回路の例
300V以下	対地電圧150V以下	0.1MΩ以上	単相2線式100V、単相3線式100/200V（200V の回路も対地電圧は100V）
300V以下	そのほか（対地電圧150V超）	0.2MΩ以上	三相3線式200V（対地電圧200V）
300V超	—	0.4MΩ以上	三相400V 級の動力

基準値は電気設備に関する技術基準を定める省令第58条（e-Gov で本文を確認）。対地電圧は、接地式電路では電線と大地との間の電圧、非接地式電路では電線間の電圧。開閉器又は過電流遮断器で区切ることのできる電路ごとに、電線相互間と電路と大地との間を測る。

つまずきやすいのが、単相3線式の200V の回路です。電線どうしは200V でも、大地との間（対地電圧）は100V。だから基準は0.1MΩ です。三相3線式200V は、ふつう1本を接地するので対地電圧が200V になり、0.2MΩ。

基準ちょうどだと、漏れ電流は約1mA

この3つの値には、つながりがあります。対地電圧100V の回路の絶縁抵抗が、基準ちょうどの0.1MΩ だったとします。漏れる電流はオームの法則で出せます。

200V で0.2MΩ も同じく 1mA、400V で0.4MΩ も 1mA。対地電圧150V の回路を0.1MΩ で割れば 1.5mA です。3つの基準は、おおむね漏れ電流を1mA 前後に収める値になっています。

この1mA は、測れないときの基準にも出てきます。電技解釈第14条は、停電できず絶縁抵抗を測るのが難しい電路では、使用電圧がかかった状態の漏えい電流が1mA 以下ならよい、としています。漏れ電流はクランプ形の漏れ電流計で測ります。

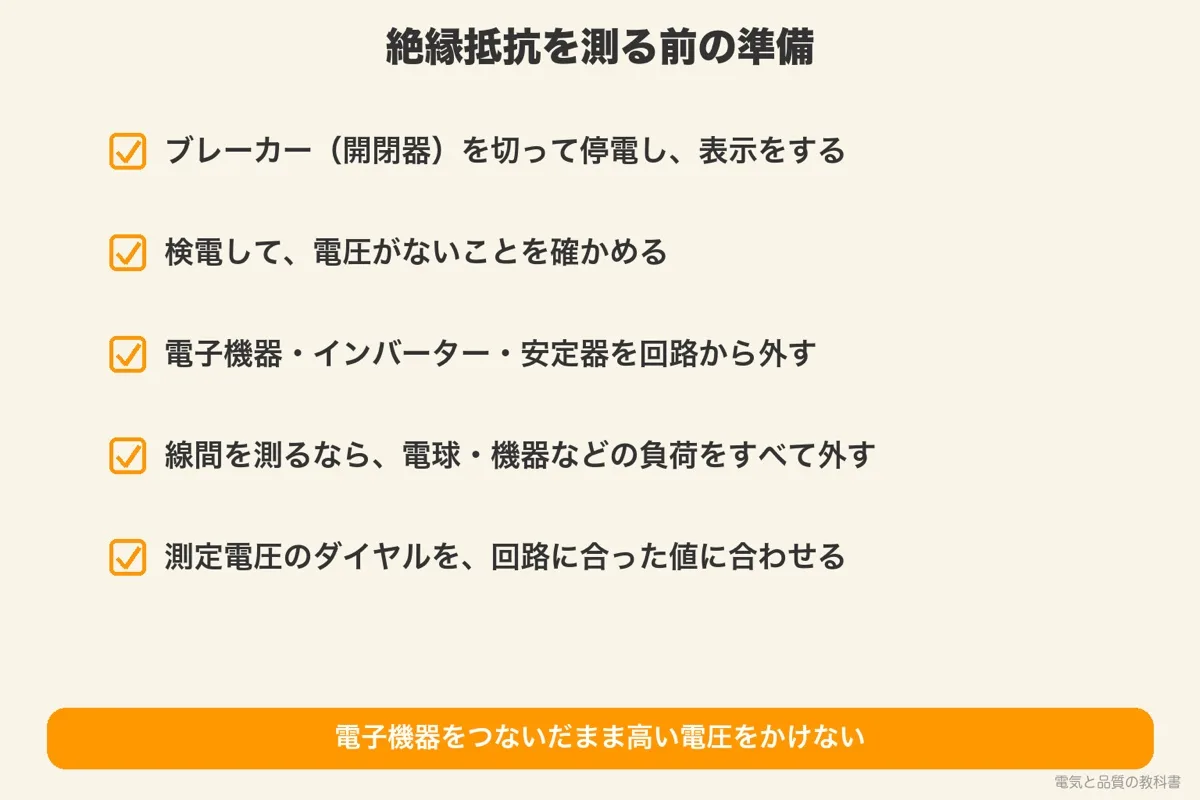

測る前の準備：停電・検電・負荷を切り離す

絶縁抵抗を測る前に、回路の開閉器（ブレーカー）を切って停電し、検電して電圧がないことを確かめ、電子機器などの負荷を切り離します。高い直流の電圧をかけるので、つないだままの機器が壊れることがあるためです。

準備3 で外す理由は、パナソニックの用語集にもあります。回路につないだ機器に合った電圧で測らないと、機器を壊す原因になる、と。日置電機の IR4052 は、500V・1000V に合わせるとロックを外さないと電圧がかからない作りです。誤って高い電圧をかけない工夫で、それだけ事故が多いということでもあります。

この続きと一緒に読まれている記事

機器がどの電圧まで耐えるかは、機器ごとに違います。ここでは言えません。外せない機器があるときは、その機器の取扱説明書で、絶縁抵抗の測り方の指示を確かめてください。

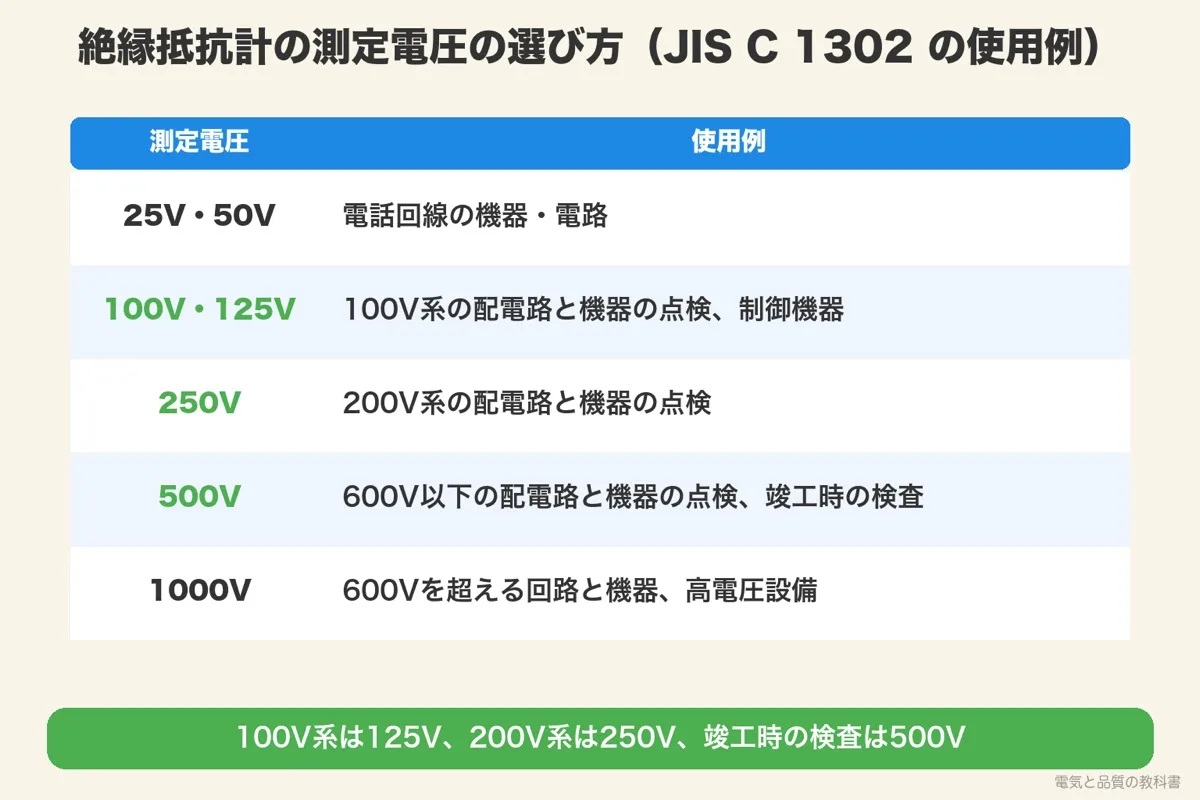

測定電圧の選び方：100V系は125V、200V系は250V

絶縁抵抗計の測定電圧は、JIS C 1302 の使用例で、100V系の回路の点検は125V、200V系は250V、600V以下の回路の点検と竣工時の検査は500Vです。回路の電圧より極端に高い電圧をかけないのが基本です。

定格測定電圧	使用例（JIS C 1302 解説）
25V・50V	電話回線用の機器、電話回線の電路
100V・125V	100V系の低電圧配電路と機器の維持・管理、制御機器
250V	200V系の低電圧配電路と機器の維持・管理
500V	600V以下の低電圧配電路と機器の維持・管理、600V以下の低電圧配電路の竣工時の検査
1000V	600Vを超える回路と機器、常時使用電圧の高い高電圧設備

横河計測 Bulletin MY（JIS C 1302−2014 絶縁抵抗計解説より）と、日置電機 IR シリーズのカタログ（JIS C 1302:2018 絶縁抵抗計解説より）の2つで照らした。250V の行は日置電機の資料では「200V 系の低圧電路」。そのほかの行は2つで同じ。

この表は、横河計測と日置電機の資料が、それぞれ引いている JIS の使用例を並べて作りました。JIS の版は「−2014」と「:2018」で違いますが、中身は同じ。言い回しが違ったのは、250V の行の「低電圧配電路」と「低圧電路」だけでした。

迷ったのは、200V の回路を250V で測るか、500V で測るかです。表を見ると、500V は「600V以下の配電路」全体の維持・管理と竣工時の検査に入っています。筆者は「日ごろの点検は250V、竣工時の検査は500V」と読みます。理由は2つ。日ごろの点検の回路には外し忘れた機器が残りやすいこと、そして低い電圧の方が壊すおそれが小さいこと。

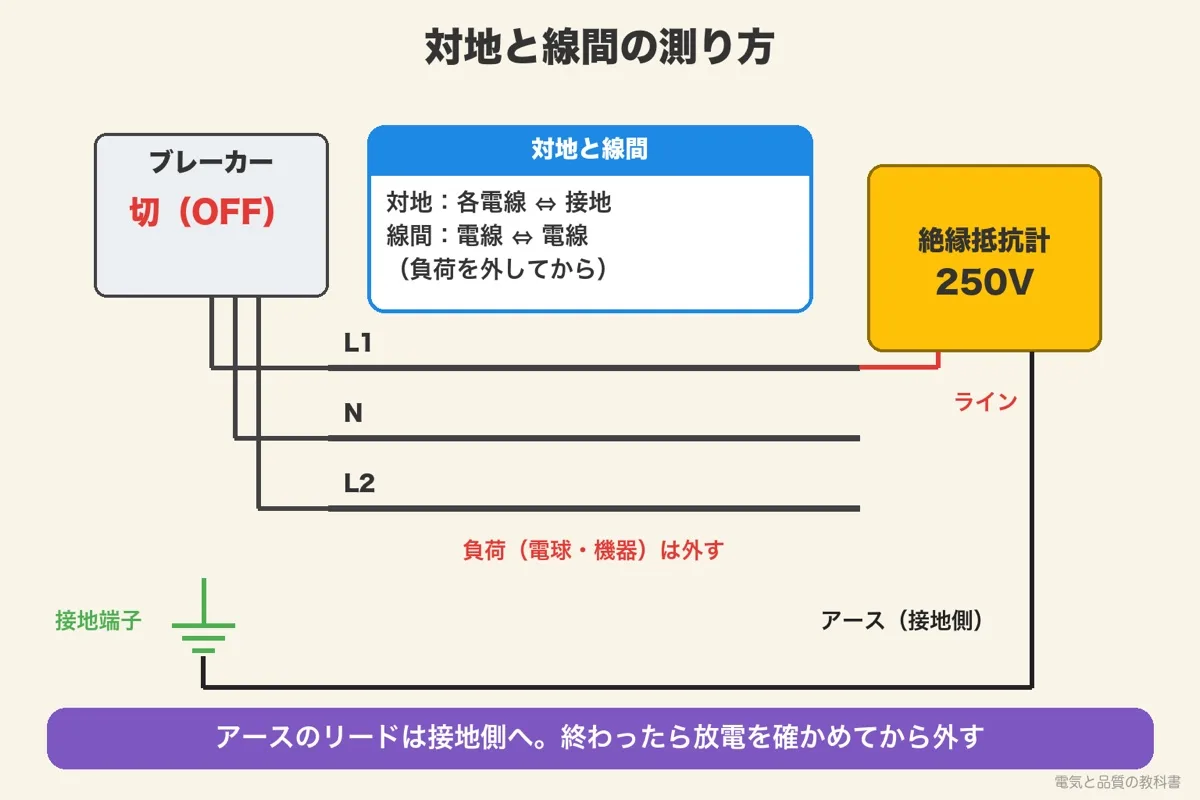

絶縁抵抗の測り方：対地と線間の手順

絶縁抵抗は、アース側のリードを接地側（接地端子など）につなぎ、ライン側のリードを測る電線に当てて測ります。電路と大地の間（対地）と、電線どうしの間（線間）の両方を測り、終わったら放電を確かめます。

横河計測の MY40 の取扱説明書は、アースプローブを被測定物の接地側に、と書いています。また、ラインのリード線が大地や床に触れないように、とも。触れると、そこから電流が漏れて正しく測れないことがあります。

STEP5 の放電は、飛ばしがちな手順です。測っている間、電線やケーブルはコンデンサのように電気をためます。測定電圧が500V なら、その電圧がしばらく残ることも。いまの絶縁抵抗計の多くは自動で放電するので、放電が終わったのを確かめてから手を離します。

測った数字の読み方：基準ぎりぎりのときは分けて測る

測った値が基準を十分に上回っていれば合格です。基準ぎりぎりや下回るときは、分岐のブレーカーをすべて切って回路ごとに分けて測り、どの回路が悪いかを絞り込みます。

表示	意味	次にすること
上限を超えた表示（＞や OL など）	測れる上限より大きい。絶縁はよい	合格として記録する
基準より十分大きい（例：0.1MΩ の回路で数十 MΩ）	絶縁はよい	記録して、前回の値と比べる
基準の近く（例：0.2MΩ の回路で0.2〜0.5MΩ）	合格でも、どこかが弱っている	回路を分けて測り、弱い所を探す
基準より小さい	不合格。漏電のおそれ	回路ごとに分けて測り、原因の回路・機器を特定する

横河計測の資料は、測った値が基準以下なら、分岐スイッチをすべて開放して、幹線・分岐回路ごとに分けて測る、としています。ブレーカーが落ちて「どの回路が漏れているか」を探すときも、この順番です。

基準ちょうど付近の値は、計器の確度にも気をつけます。日置電機の IR4052 の場合、250V で確度が保証される範囲（第一有効測定範囲）は0.200〜50.0MΩ。0.2MΩ を少し上回った、という読みは、余裕がほぼない読みです。

値は1回で終わりにせず、記録して前回と比べるのがおすすめです。毎年少しずつ下がっている回路は、基準を割る前に手を打てます。

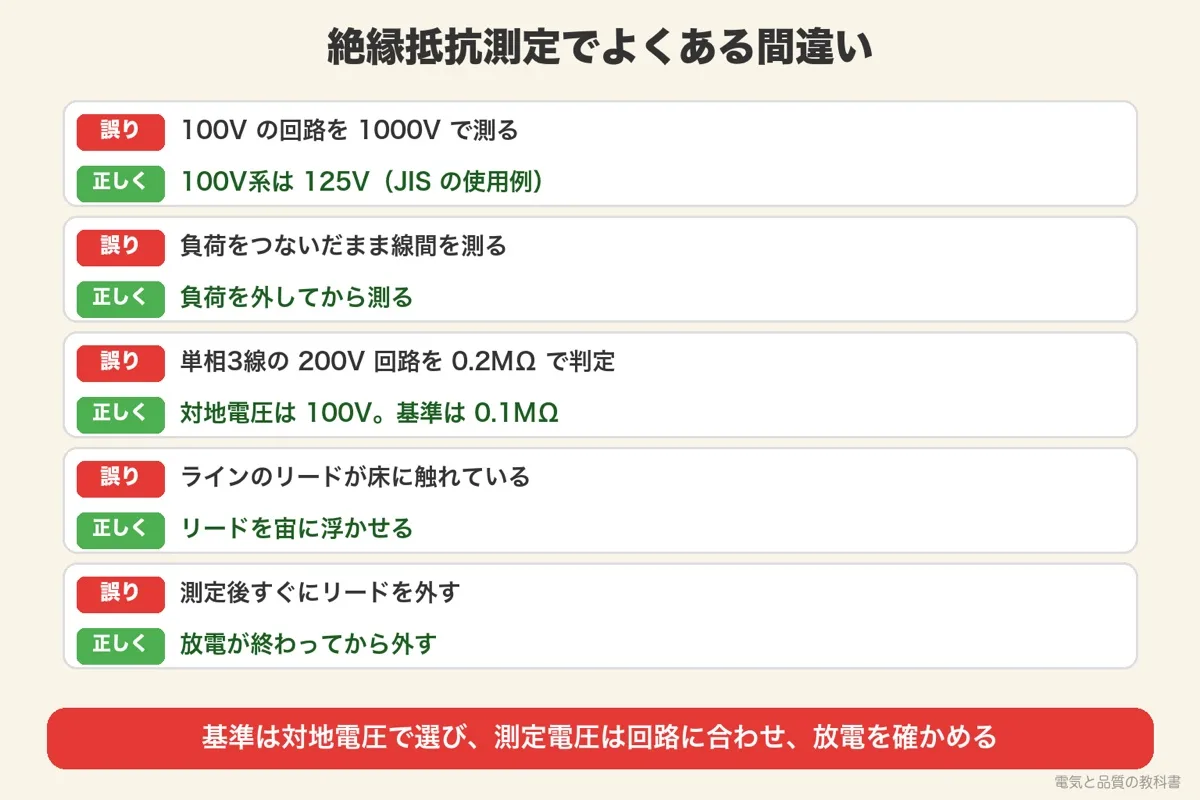

絶縁抵抗測定でよくある間違い

絶縁抵抗測定でよくある間違いは、測定電圧の選び間違い、負荷をつないだままの線間測定、対地電圧の取り違えによる基準の選び間違い、放電の確認忘れです。

間違い	何が起きるか	正しくは
100V の回路を1000V で測る	つないだ機器が壊れる	100V系は125V（JIS の使用例）
負荷をつないだまま線間を測る	負荷を通って値が小さく出る	負荷を外してから測る
単相3線式の200V 回路を0.2MΩ で判定	基準を厳しく取りすぎる	対地電圧は100V。基準は0.1MΩ
ラインのリードが床に触れている	値が正しく出ない	リードを宙に浮かせる
測定後すぐにリードを外す	ためた電気で感電	放電が終わってから外す
