【保存版】シールド層・ガードパターンで信号を守る完全ガイド

これまでの記事で、パターン幅とビア本数の決め方を解説しました。電源系の設計はこれでバッチリです。

しかし、基板設計にはもう一つの大きな敵がいます。それがノイズです。特に、温度センサ・圧力センサ・マイクなどのアナログ信号は、わずかなノイズで波形が崩れます。

この記事を読み終えたとき、あなたは「敏感な信号は両側にガードパターンを置いて、シールドGNDは片端接地」と即答できるようになります。ノイズに泣かされていた基板が、見違えるほど安定する設計テクニックを身につけましょう。

そもそも「ノイズが乗る」とは？

シールドの話の前に、なぜノイズが乗るのかを理解しておきましょう。これがわかれば「なぜシールドが効くか」も自然に理解できます。

ノイズは「電気的な耳元のささやき」

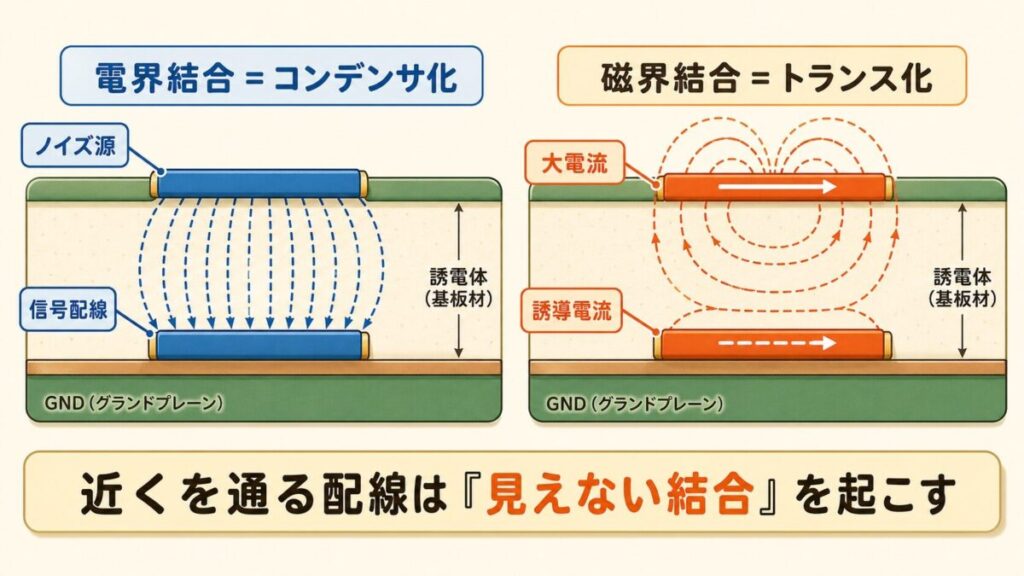

ノイズの主な原因は、近くを流れる電流が作る電界と磁界が、目的の信号配線に飛び込んでくることです。これを結合（カップリング）と呼びます。

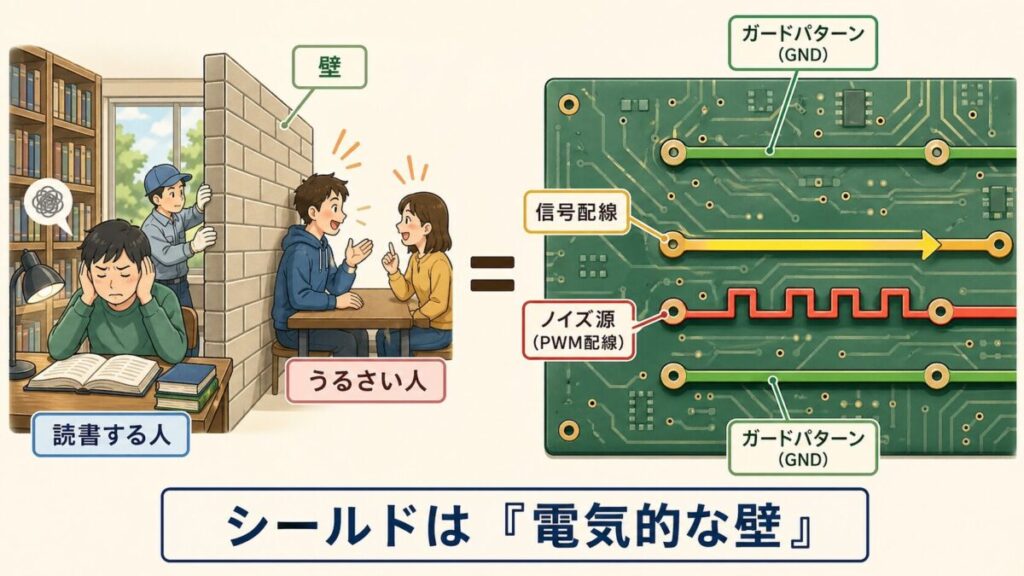

図書館で隣の人の会話が聞こえてくる感覚

想像してみてください。図書館で本を読んでいるあなたの隣に、大声で会話する人が座っています。集中できないですよね。

この「うるさい人」がノイズ源、「あなた」が守りたい信号配線です。対策として、あなたとうるさい人の間に壁を置くのが、まさにシールド層やガードパターンの役割です。

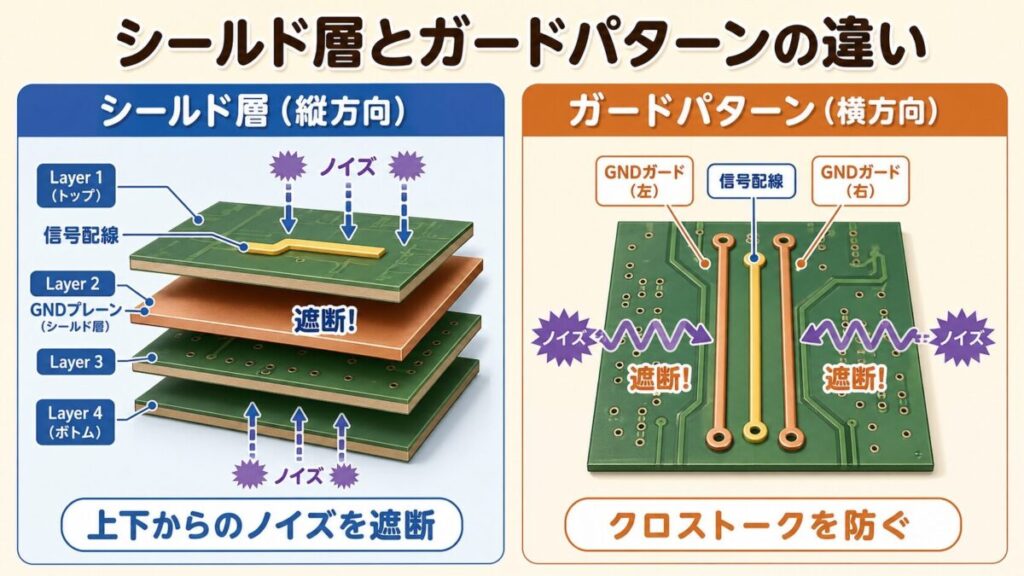

シールド層とガードパターンの違い

「シールド」と「ガードパターン」は混同されがちですが、実は役割が違います。最初に違いを整理しておきましょう。

項目	シールド層	ガードパターン
設置場所	信号の上下層（垂直方向）	信号の隣（水平方向）
守る方向	縦方向（基板の上下）	横方向（同じ層）
主な用途	外部ノイズの遮断	クロストーク防止
必要な層数	4層基板以上	2層基板でも可

建物に例えると

建物の防音対策に例えるとわかりやすいです。

シールド層の作り方：信号の上下をGNDで挟む

シールド層は4層基板以上で実現できます。一般的な4層基板での層構成を見てみましょう。

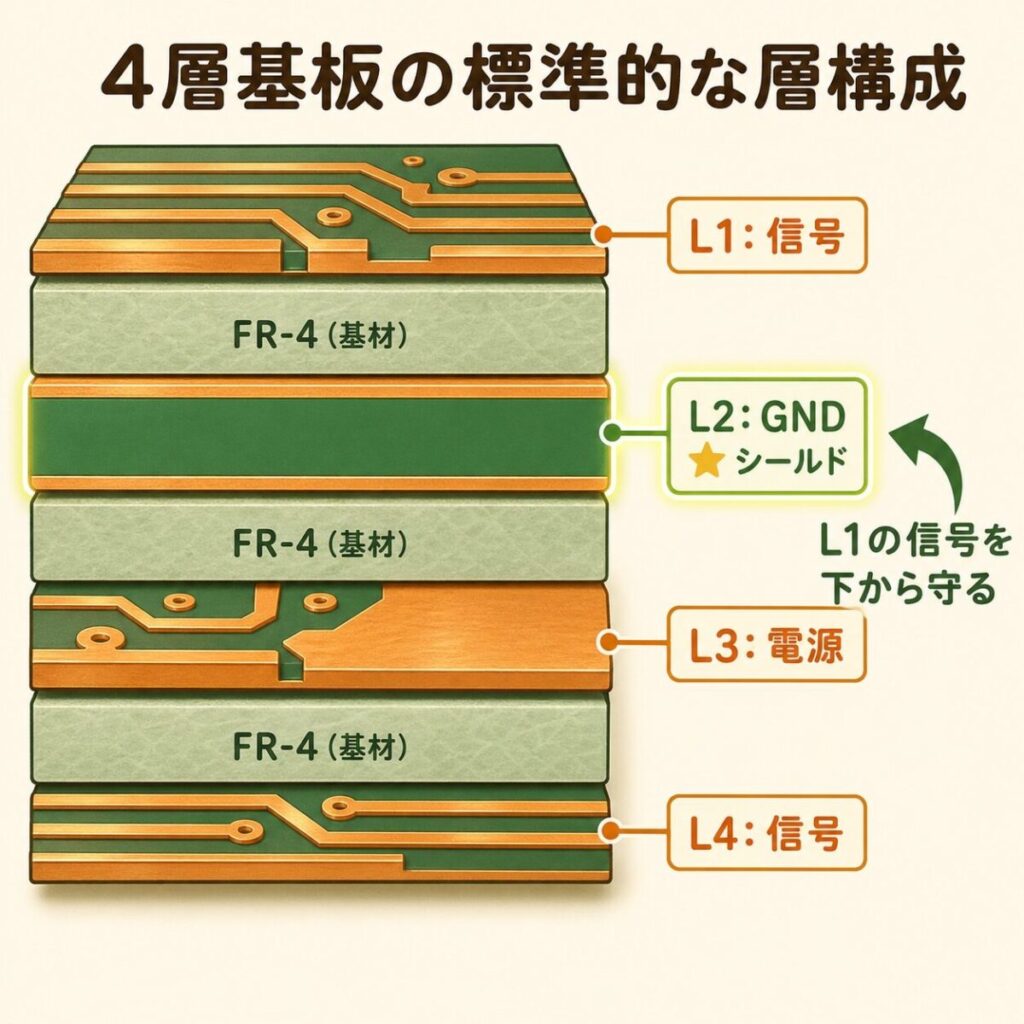

4層基板の典型的な層構成

層	用途	役割
L1（表面）	部品実装・信号	主な配線層
L2（内層）	GNDプレーン	L1の信号を下から守る
L3（内層）	電源プレーン	電源供給
L4（裏面）	信号	補助的な配線

この構成だと、L1の信号配線はL2のGNDプレーンに守られている状態になります。下からの外部ノイズはL2が遮断します。

究極のシールド：両面サンドイッチ

特に敏感な信号には、上下両方をGNDで挟む構成が有効です。例えば6層基板で「GND-信号-GND」と並べると、信号は完全に守られます。

ガードパターンの作り方：信号の両側をGNDで囲む

ガードパターンは、同じ層の中で信号の両側にGND配線を平行に走らせるテクニックです。

基本の配置

守りたい信号配線（A）の両側に、平行にGND配線を走らせます。これにより、横方向から飛んでくるノイズをGNDが吸収します。

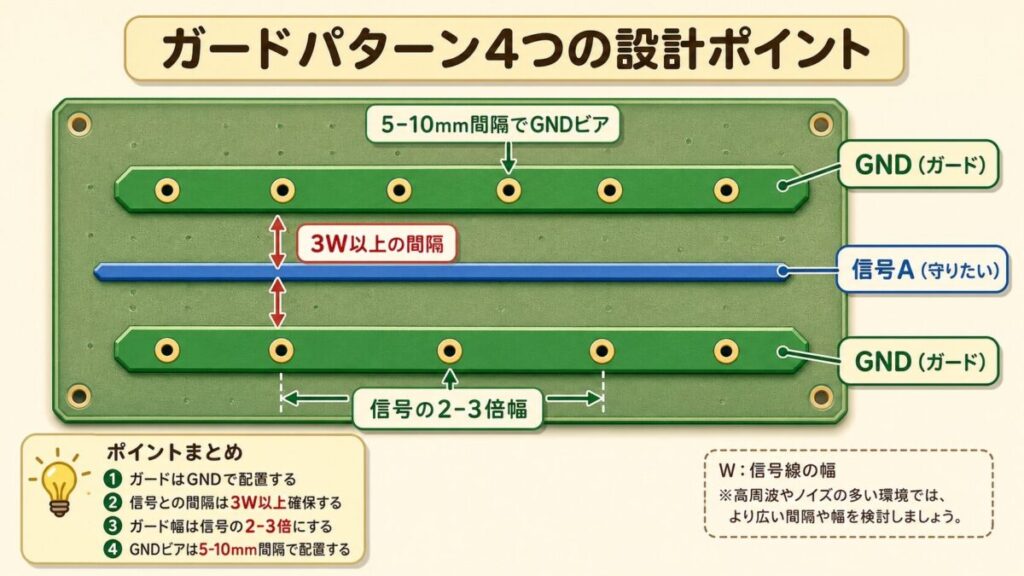

ガードパターン設計のポイント4つ

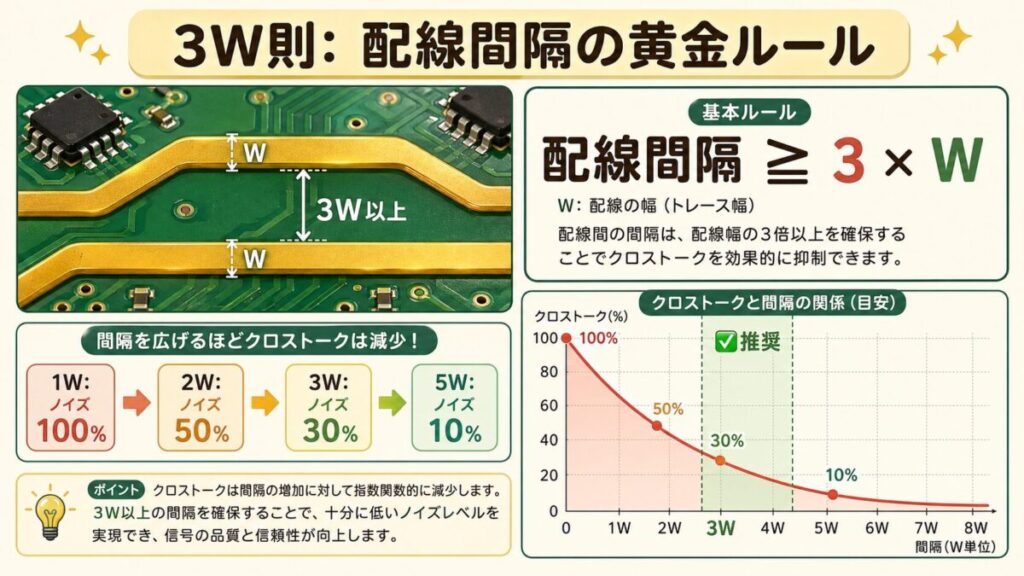

3W則：クロストークを防ぐ黄金ルール

基板設計の業界には、「3W則」という有名なルールがあります。これは、隣り合う信号配線の間隔をどれだけ取るべきかを示す指針です。

3W則とは何か？

「配線間隔は、配線幅Wの3倍以上空けろ」というルールです。例えば配線幅0.2mmなら、隣の配線まで0.6mm以上空ける必要があります。

なぜ3W則でクロストークが減るのか？

配線同士は、近すぎると「コンデンサ」になってしまいます。お互いの電圧変化が、目に見えない結合を通じて隣の配線に伝わるのです。

配線間隔を3W以上取ると、この結合（クロストーク）が約70%減少することが実測で知られています。これが3W則の根拠です。

配線幅別の最低間隔早見表

配線幅W	最低間隔（3W）	用途例
0.1 mm	0.3 mm	高密度・信号系
0.2 mm	0.6 mm	標準的な信号
0.3 mm	0.9 mm	小電流の電源・GND

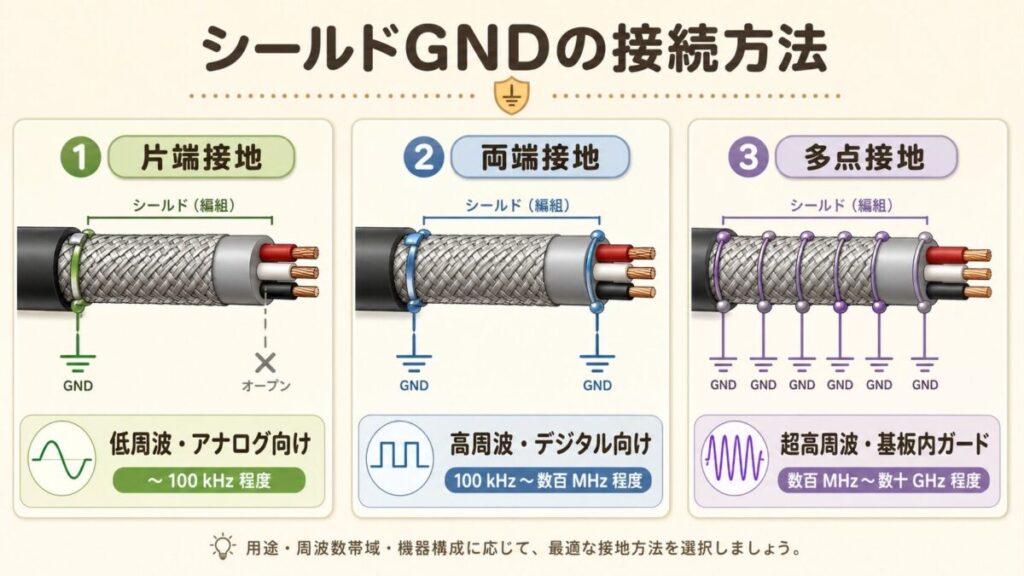

シールドGNDの接続：片端 vs 両端 vs 多点

シールドやガードパターンを「どこでGNDに落とすか」は、設計者によって意見が分かれる難しい問題です。基本的な3つのパターンを整理しておきましょう。

3つの接続パターン

使い分けの目安

信号の種類	推奨接続	理由
温度・圧力センサ（アナログ）	片端接地	グラウンドループ防止
デジタル信号（数MHz）	両端接地	高周波ループ短縮
高速クロック（100MHz以上）	多点接地	分布定数的な対策が必要

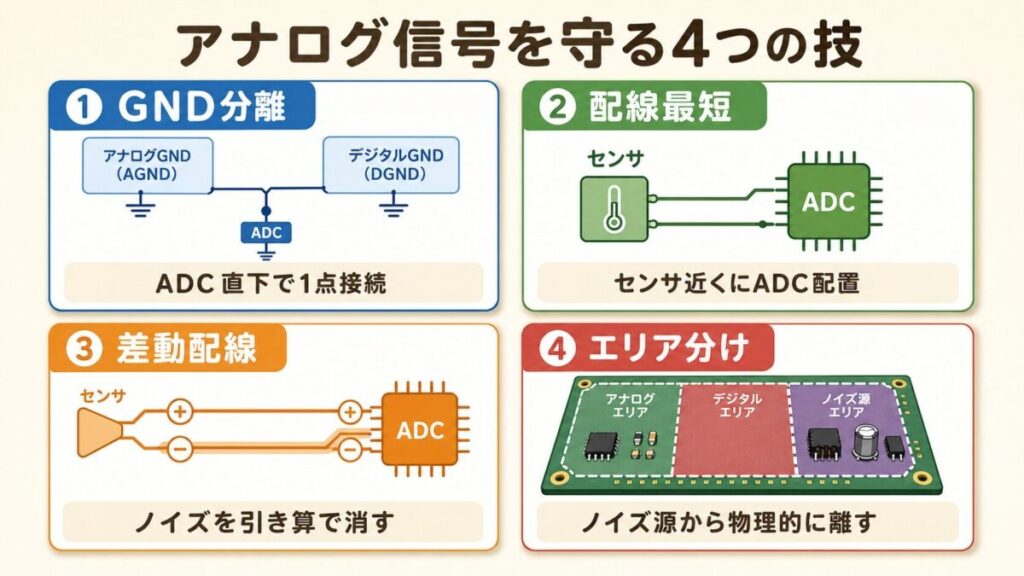

アナログ信号を守る実務テクニック

温度センサ・圧力センサ・マイクなど、アナログ信号を扱う回路で実際に使えるテクニックをまとめました。

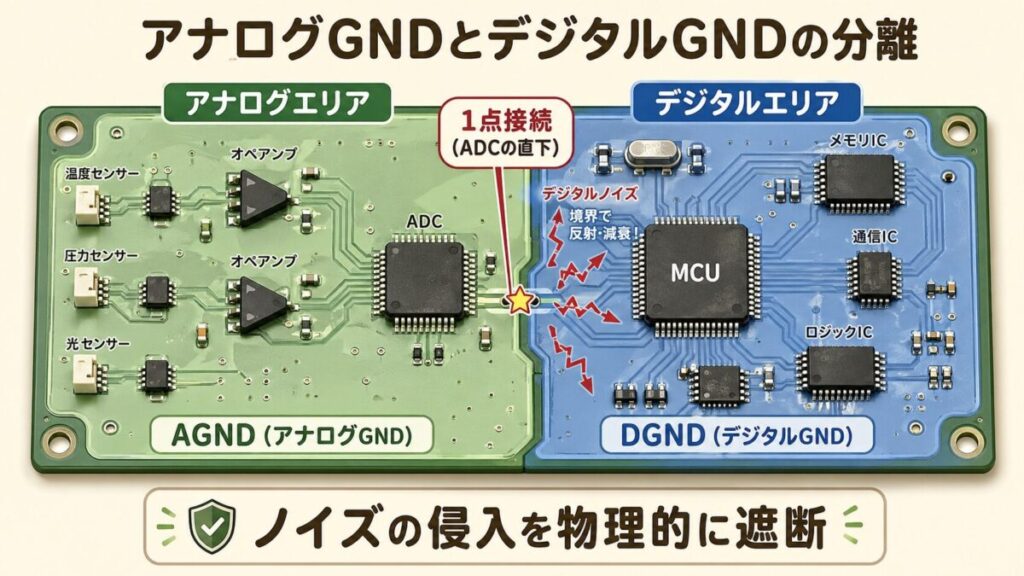

テクニック1：アナログGNDとデジタルGNDを分ける

同じ基板でも、アナログ回路とデジタル回路のGNDを物理的に分離します。両者はADコンバータの直下など、1点だけでつなぎます。

これにより、デジタル回路のスイッチングノイズがアナログ回路のGNDに流れ込むのを防ぎます。

テクニック2：センサ配線は最短ルートで

アナログ信号の配線は、できる限り短くします。長くなるほど、ノイズを拾うアンテナとしての性能が上がってしまうからです。

基板レイアウトの順序として、「センサICはADコンバータの近くに配置する」を最優先にしてください。

テクニック3：差動配線でノイズを打ち消す

特に敏感な信号は、差動配線（プラスとマイナスの2本ペアで送る方式）にします。両方の配線に同じノイズが乗っても、最終段で引き算するとノイズが消えます。

代表例はLAN（Ethernet）のツイストペアケーブル、USBの差動配線です。基板内でも同じ考え方で2本平行に配線します。

テクニック4：高ノイズ源から物理的に離す

レイアウトの段階で、スイッチング電源・モーター制御・PWM配線などのノイズ源は、アナログ回路から物理的に遠ざけます。

基板の片端にデジタル系、反対側にアナログ系を配置する「エリア分け」が定石です。

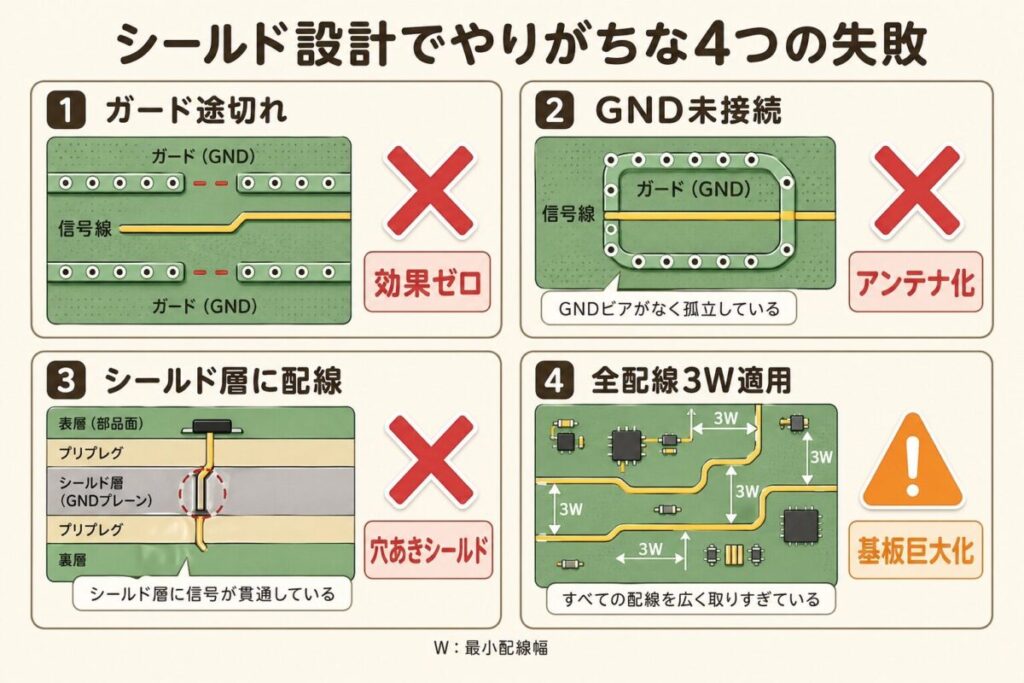

よくある失敗パターン4選

シールド・ガード設計で新人がやりがちな失敗を4つ紹介します。これを知っておけば、同じ穴に落ちません。

失敗①：ガードパターンが途切れている

部品の足を避けようとして、ガードパターンが途中で切れていることがあります。切れた瞬間にシールド効果はゼロになります。回り込ませてでも、ガードは連続させてください。

失敗②：ガードパターンをGNDに繋ぎ忘れる

ガードパターンを引いただけで、GNDに繋いでいないケースがあります。これは「ただの銅の浮島」状態で、シールド効果がないどころか、逆にアンテナ化してノイズを拾います。必ずビアでGND層と接続してください。

失敗③：シールド層に配線を通してしまう

「内層が空いてるから、ここに信号を通そう」とGNDプレーンに信号を通すと、シールド層に穴が開いてしまいます。シールド層は連続したGNDで埋めるのが原則です。配線を通すなら、別の層を使ってください。

失敗④：3W則を信号系全部に適用する

3W則は重要ですが、すべての配線に適用しようとすると基板が大きくなりすぎます。3W則を厳格に守るのは、クロック・高速デジタル・敏感なアナログだけにして、それ以外は普通の最小間隔でOKです。

設計レビュー前のチェックリスト

シールド・ガード設計のチェックポイントをまとめました。レビュー前に必ず確認してください。

これらをすべてクリアできれば、客先レビューで「ノイズ対策は？」と聞かれても自信を持って答えられます。「シールド層+ガードパターン+3W則+エリア分けで対策しています」と一言で説明できる状態が理想です。

まとめ：守るべき信号を見極めて、適切に囲む

この記事では、シールド層とガードパターンを使った信号保護のテクニックを解説しました。

重要な原則は3つ。「守るべき信号を区別すること」「シールドはGNDで囲うこと」「3W則を守ること」です。これさえ押さえていれば、ノイズで悩まされる基板の8割は解決します。

ノイズ対策は「予防」が9割です。一度作ってからノイズに苦しむより、設計段階で適切に囲んでおく方が圧倒的に楽です。最初は「過剰かな？」と思うくらいシールドする方が、長期的に見て得をします。

基板設計の電流容量・ノイズ対策の基礎を一通り押さえたら、次はGND設計の本格的な話やEMC対策に進んでいきましょう。
