パワーエレクトロニクスを学び始めると、必ず出会うのが「ゲートドライバIC」という部品です。

「MOSFETのゲートに信号を入れるだけでしょ？マイコンから直接つなげばいいじゃん」と思ったことはありませんか？

実は、それではまともに動かないのです。この記事では、なぜゲートドライバICが必要なのか、その「物理的な理由」をイメージ重視で完全図解します。

そもそもMOSFETはどうやってON/OFFするのか？

ゲートドライバを理解するには、まずMOSFETの動作原理を押さえる必要があります。

MOSFETは「電圧」でON/OFFするスイッチ

MOSFETには3つの端子があります。ゲート（G）・ドレイン（D）・ソース（S）です。

つまり、MOSFETをONにするには「ゲートに電圧をかける」だけでOK…と思いきや、実はそう単純ではありません。

MOSFETのゲートは「コンデンサ」である

ここが最重要ポイントです。MOSFETのゲートは、電気的には「コンデンサ」と同じ構造をしています。

コンデンサには「電荷を蓄えないと電圧が上がらない」という性質があります。

つまり、MOSFETをONにするには電圧だけでなく「電荷」を供給する必要があるのです。この電荷を「ゲート電荷（Qg）」と呼びます。

なぜマイコン直結ではダメなのか？【3つの理由】

ここからが本題です。なぜマイコンのGPIOから直接MOSFETを駆動できないのか、3つの理由を解説します。

理由①：マイコンのドライブ能力が足りない

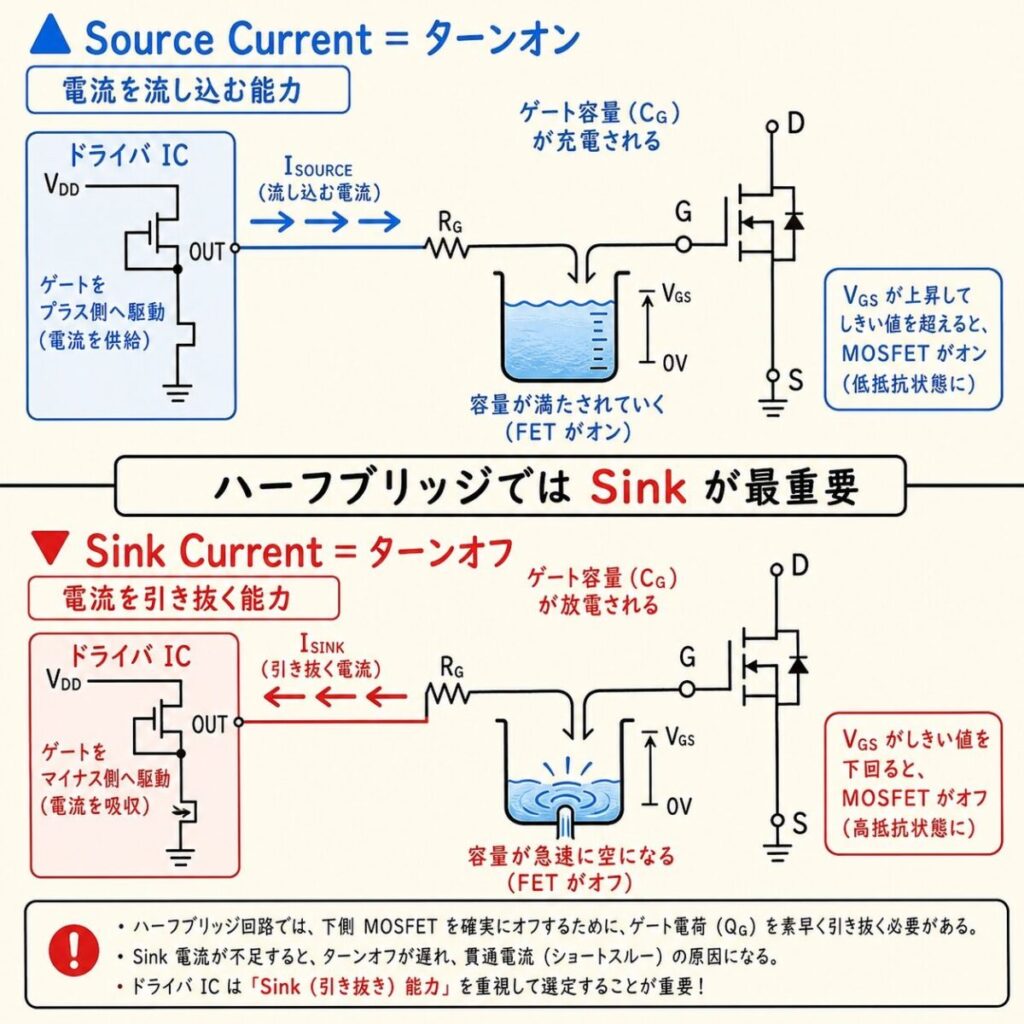

MOSFETを高速にON/OFFするには、ゲート容量を素早く充放電する必要があります。これには大きな電流が必要です。

具体的な数値で見てみましょう。

条件	ゲート電荷 Qg	スイッチング時間	必要な電流
小型MOSFET	10nC	100ns	100mA
中型MOSFET	50nC	50ns	1A
大型IGBT	500nC	100ns	5A！

一方、マイコンのGPIOが出せる電流はどれくらいでしょうか？

理由②：電圧レベルが合わない

マイコンとMOSFETでは、必要な電圧レベルが異なります。

項目	マイコン出力	MOSFET要求
Highレベル電圧	3.3V または 5V	10〜15V
Lowレベル電圧	0V	0V（または負電圧）

なぜMOSFETには10〜15Vが必要なのでしょうか？

理由③：ハイサイド駆動ができない

これが最も重要で、多くの初心者がつまずくポイントです。

まず、「ハイサイド」と「ローサイド」という用語を理解しましょう。

ローサイドスイッチは比較的簡単です。ソースがGNDに接続されているため、マイコンの電圧を基準にしてゲートを駆動できます。

問題はハイサイドスイッチです。

マイコンの3.3Vや5Vでは、到底この電圧は作れません。これが「マイコン直結ではハイサイドを駆動できない」根本的な理由です。

ゲートドライバICが解決する3つの問題

ゲートドライバICは、上記の3つの問題をすべて解決してくれる「通訳」兼「増幅器」です。

ゲートドライバICの主な機能

機能	説明	解決する問題
電流増幅	10mA → 数Aに増幅	理由①：ドライブ能力
レベルシフト	3.3V → 12Vに変換	理由②：電圧レベル
ハイサイド駆動	浮いたソースを基準に駆動	理由③：ハイサイド
デッドタイム生成	上下同時ONを防止	貫通電流防止
絶縁	制御回路と主回路を分離	安全性・ノイズ耐性

ハイサイド駆動の仕組み：ブートストラップ回路

ハイサイドMOSFETを駆動するために、ゲートドライバICは「ブートストラップ回路」という巧みな仕組みを使います。

ブートストラップ ＝ 「自分で自分を持ち上げる」

「ブートストラップ」という言葉は、「自分の靴紐を引っ張って自分を持ち上げる」という意味から来ています。物理的には不可能ですが、電気回路では可能なのです。

ブートストラップの限界と代替手段

ブートストラップ方式は安価で広く使われますが、いくつかの制約があります。

× ブートストラップの制約	○ 代替手段
・100%デューティ不可 ・起動時に充電シーケンス必要 ・高電圧では漏れ電流が問題	・絶縁型ゲートドライバ ・フローティング電源 ・チャージポンプ方式

デッドタイム：上下同時ONを防ぐ

ハーフブリッジやフルブリッジ回路では、上下のスイッチが同時にONになると大事故が起きます。

貫通電流 ＝ 「電源をショートさせる」

これを防ぐために、ゲートドライバICは「デッドタイム」を挿入します。

ゲートドライバICの種類

用途に応じて、様々なタイプのゲートドライバICがあります。

種類	特徴	用途例
ローサイド専用	シンプル・安価	LED駆動、ヒーター制御
ハイサイド専用	ハイサイドスイッチ用	電源スイッチ、負荷切替
ハーフブリッジ	上下1組を駆動	DC-DCコンバータ
3相ブリッジ	6個のスイッチを駆動	モーター駆動（BLDC）
絶縁型	制御と主回路を絶縁	高電圧インバータ、車載

ゲートドライバICの選び方｜5つの順番で絞り込む

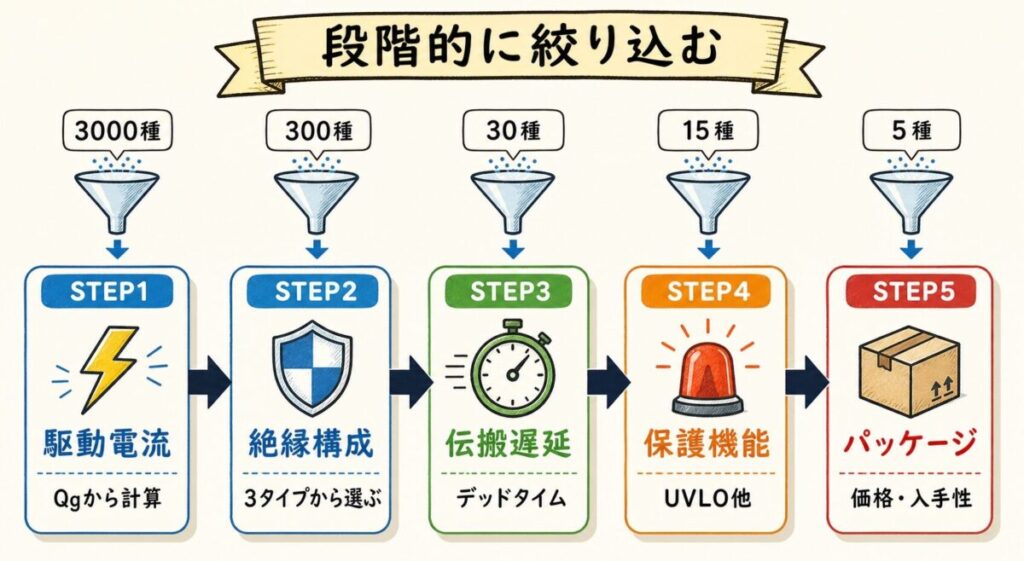

ゲートドライバICは種類が非常に多いので、「駆動電流 → 絶縁の方式 → 伝搬遅延 → 保護機能 → パッケージと価格」の順に絞り込みます。形や値段から先に決めると、あとで性能不足に気づいてやり直しになります。

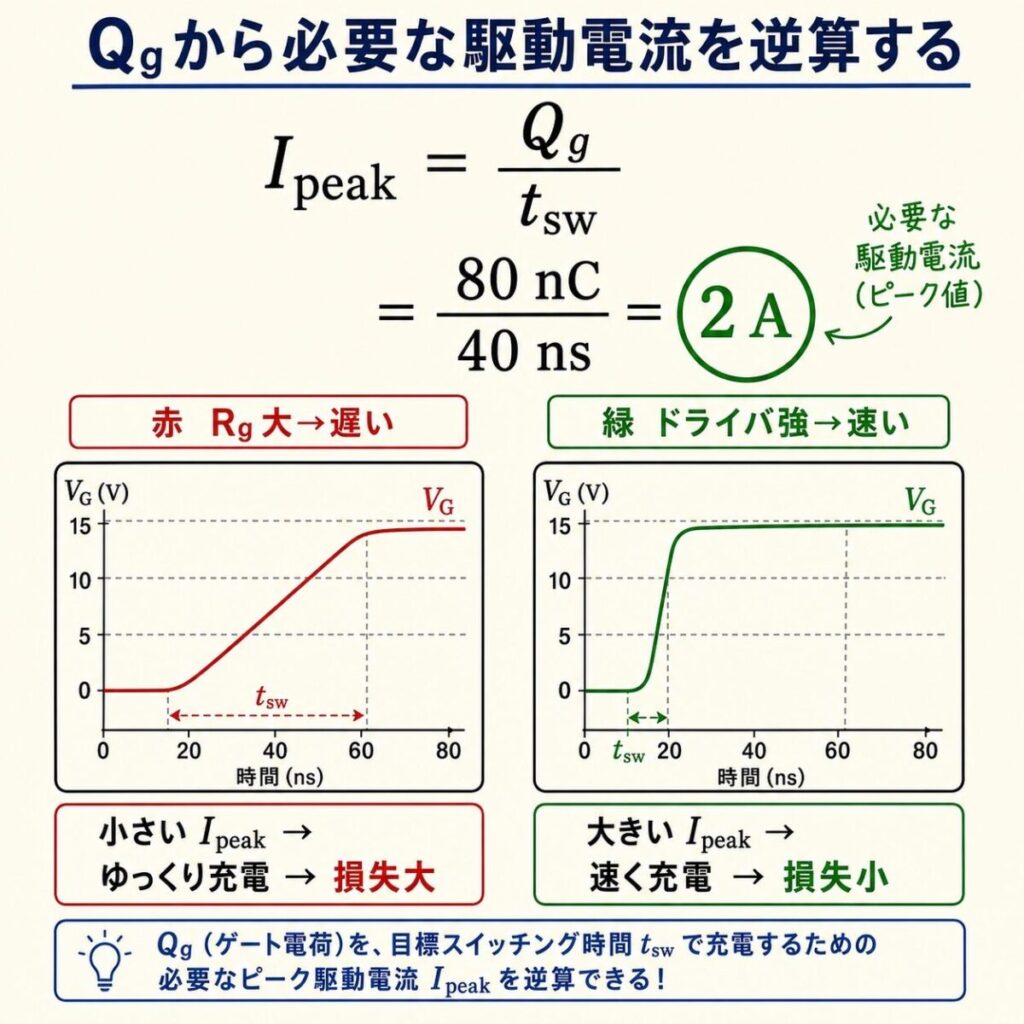

STEP1 駆動電流：Qgから必要なピーク電流を出す

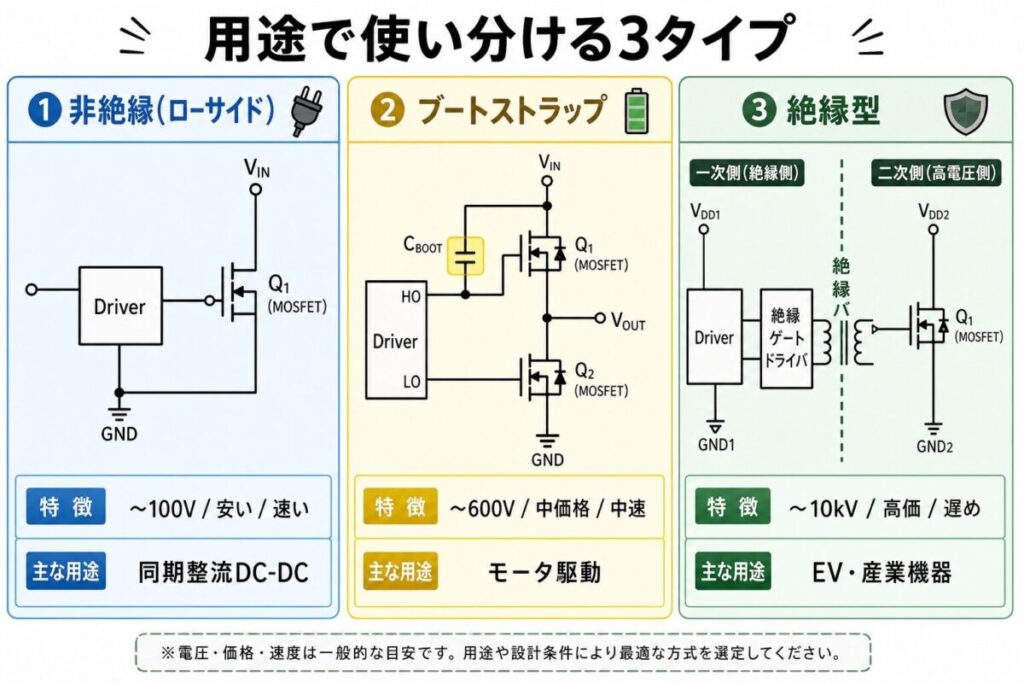

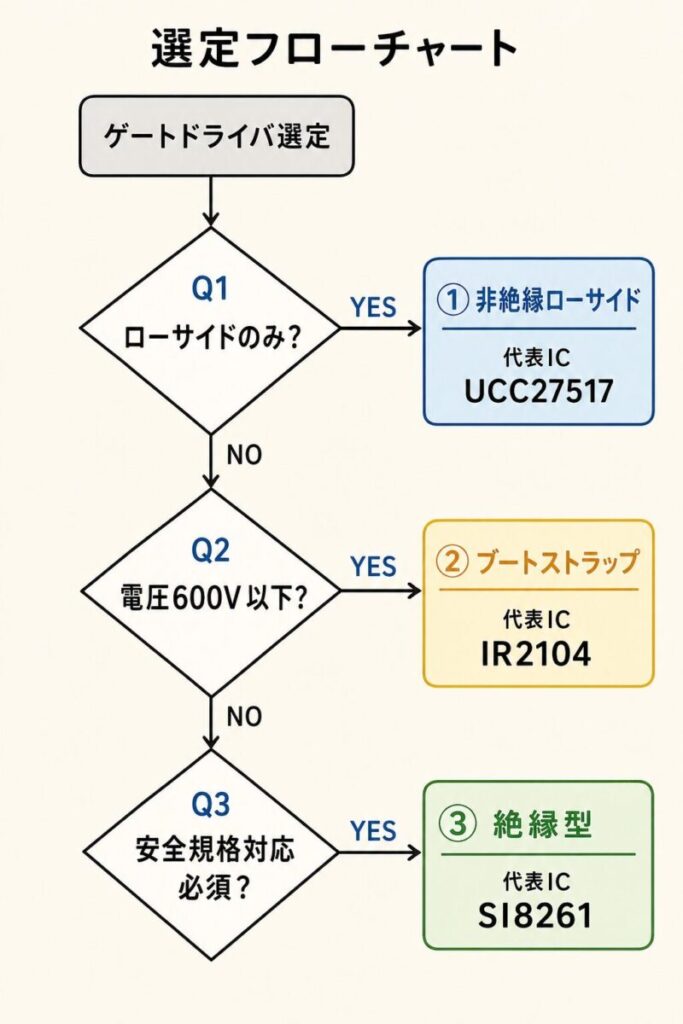

STEP2 絶縁の方式：3つから選ぶ

方式	向いている回路	注意
非絶縁（ローサイド用）	下側の素子だけを駆動する低電圧の回路（同期整流など）	上側は駆動できない
ブートストラップ型	数百V級までのハーフブリッジ（上の節のブートストラップ回路を使う）	入力と出力の間は絶縁されていない。安全のための絶縁が要る製品には使えない
絶縁型	高電圧、安全規格で絶縁が求められる機器（産業機器・車載など）	部品点数・価格が上がり、伝搬遅延も長めになりやすい。2次側の電源も別に要る

STEP3 伝搬遅延とそのばらつき

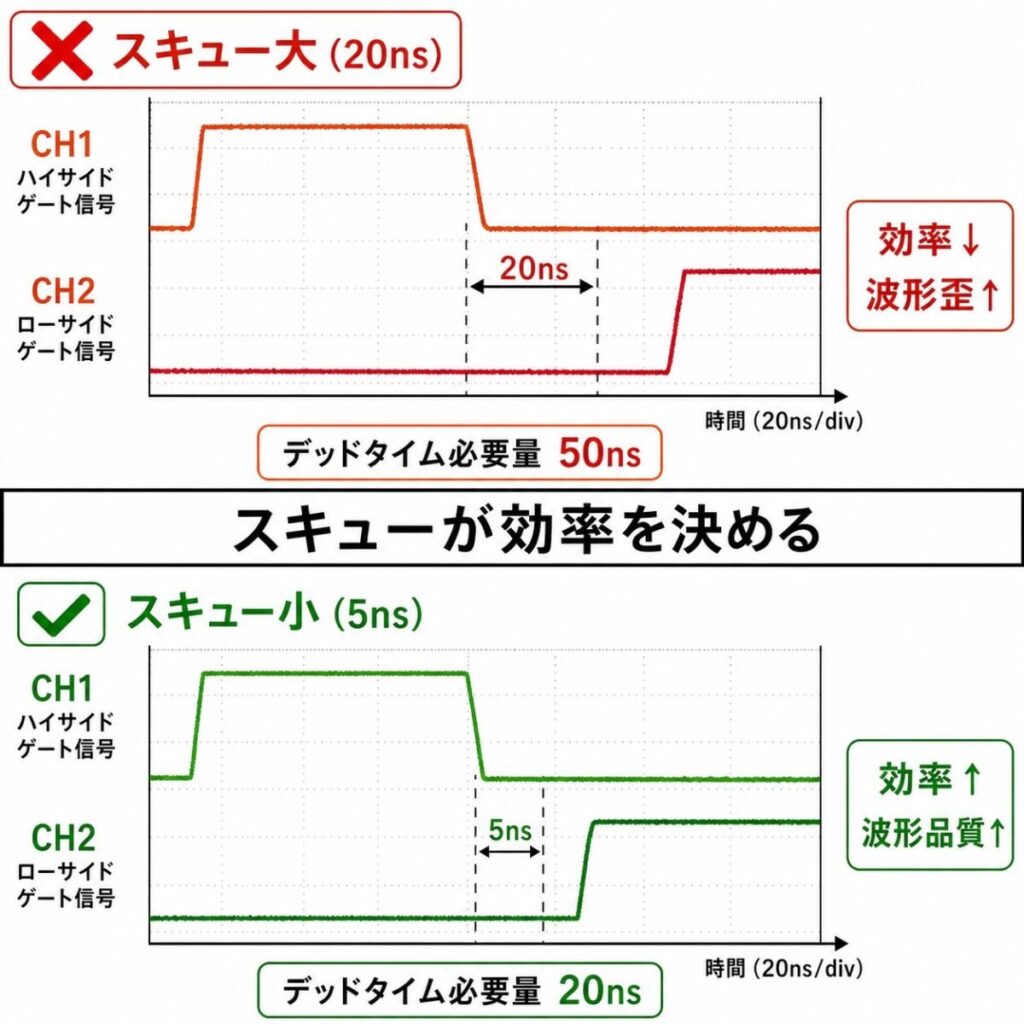

入力が変わってから出力が変わるまでの遅れ（伝搬遅延）と、2つのチャンネルの遅れの差（スキュー）を確かめます。上下の素子が同時にONしないように入れるデッドタイムは、このばらつきを見込んで決めるので、ばらつきが大きいほどデッドタイムを長くする必要があり、効率と波形が悪くなります。スイッチング周波数が高いほど、遅れの許される幅は小さくなります。

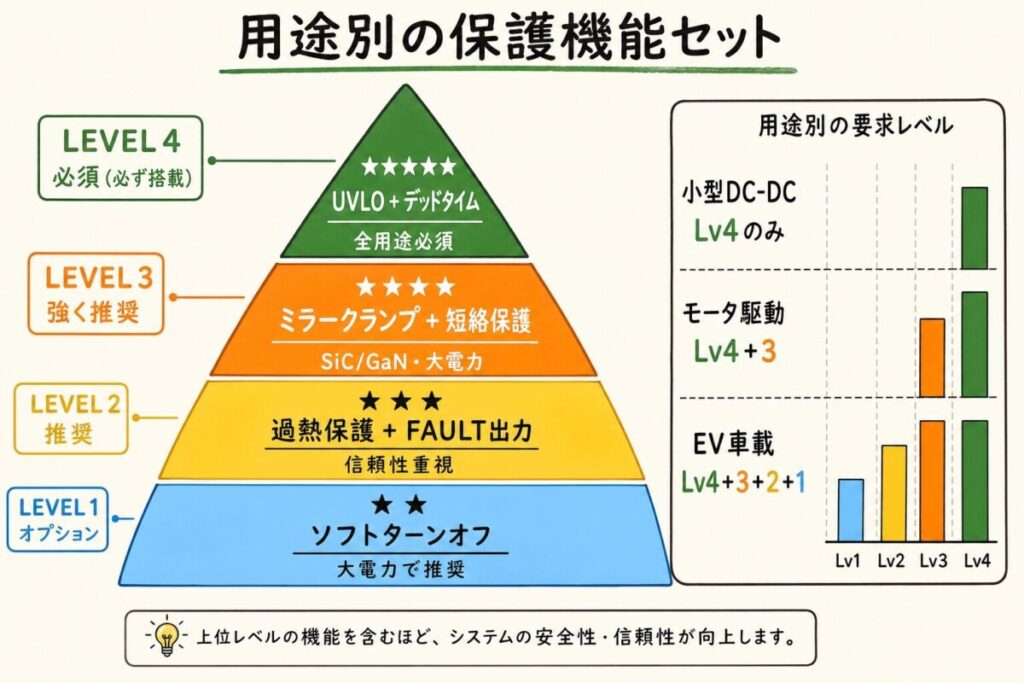

STEP4 保護機能、STEP5 パッケージ・価格・入手性

まとめ：ゲートドライバICは「通訳」であり「増幅器」

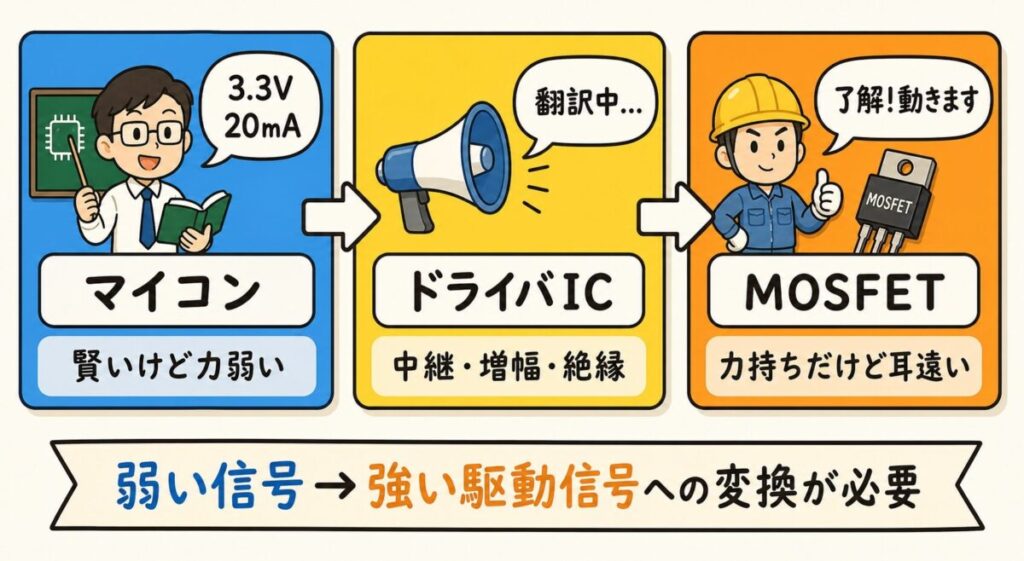

ゲートドライバICは、マイコンの「か弱い信号」をMOSFETが理解できる「力強い信号」に変換してくれる、まさに「通訳」兼「増幅器」です。

パワーエレクトロニクスの世界では、主役のMOSFETやIGBTに目が行きがちですが、脇役のゲートドライバこそが回路の安定動作を左右すると言っても過言ではありません。
