データシートの読み方|読む順番6ステップとmin・typ・maxの意味

ブレッドボードに挿した8ピンのICを虫眼鏡で見る写真に、データシートの読み方・6ステップ・定格→推奨→特性→グラフの文字

※本記事にはプロモーション(広告)が含まれています。

お悩み
こんなふうに思っていませんか?
  • データシートの読み方がわからず、英語の表の前で止まってしまう
  • 絶対最大定格と推奨動作条件、どちらの値で設計すればいいかわからない
  • min・typ・max のどれを使えばいいか迷う
この記事でわかること
  • データシートを読む順番(6ステップ)
  • 絶対最大定格と推奨動作条件の違い
  • min・typ・max と、条件の注記の読み方
  • 特性グラフと対数目盛の読み方
結論|まず30秒でわかる答え

データシートは、次の順に読みます。
①1ページ目で何の部品か ②ピン配置 ③絶対最大定格(瞬時でも超えてはいけない上限) ④推奨動作条件(この範囲で使う) ⑤電気的特性(設計は min・max で) ⑥特性グラフ(条件が変わったときの目安)
タイマー IC の NE555 なら、電源は推奨の4.5〜16V で使い、絶対最大定格の18V には近づけません。

この記事に出てくる言葉

わからない言葉が出てきたら、ここに戻ってきてください。本文でも、初めて出たところで言い換えます。

データシート部品メーカーが出す、部品の性能と使い方の説明書。英語の PDF が多い
NE555時間を作る8本足の IC(タイマー IC)。LED の点滅などに使う、昔からある部品
絶対最大定格瞬時でも超えてはいけない上限。超えると壊れるおそれがある
推奨動作条件メーカーが「この範囲で使ってください」と決めた範囲
電気的特性決まった条件で測った性能の表。min・typ・max が並ぶ
min・typ・max下限・代表値(よくある値)・上限。設計は min と max で
TA・TJTA は部品のまわりの空気の温度、TJ は IC の中の温度
特性グラフ条件を変えたときに値がどう変わるかを描いたグラフ(代表値)
ディレーティング温度などに合わせて、使う上限を下げて余裕をもたせること

データシートの読み方は、回路設計の最初の壁です。数十ページの英語の PDF に、表とグラフがぎっしり並んでいます。はじめは戸惑って当然です。

この記事では、TI(テキサス・インスツルメンツ)のタイマー IC「NE555」のデータシートを例に、どの欄をどの順番で読めばいいかを説明します。表の数字は、データシートの値をそのまま使います。

ブレッドボードに挿した8ピンのICを虫眼鏡で見る写真に、データシートの読み方・6ステップ・定格→推奨→特性→グラフの文字

データシートの中身:全部は読まなくていい

データシートは、特長・ピン配置・仕様の表・説明・応用回路の順に並んでいます。最初に読むのは、仕様の表を中心にした6か所だけです。

NE555 のデータシートは約40ページあります。ただ、設計に必要な数字はほとんど「5 Specifications(仕様)」の数ページに集まっています。

仕様の中は、絶対最大定格・推奨動作条件・電気的特性・特性グラフなどの表に分かれています。この並び方は、ほかのメーカーのデータシートでもほぼ同じです。

データシートの見出し日本語読む順
Features・Description何の部品か・特長1
Pin Configurationピン配置2
Absolute Maximum Ratings絶対最大定格3
Recommended Operating Conditions推奨動作条件4
Electrical Characteristics電気的特性5
Typical Characteristics特性グラフ6
たとえると

データシートは、家電の取扱説明書に似ています。「使える電源」「やってはいけないこと」「性能の表」が決まった場所に書いてあります。全部を読む前に、目次で場所をつかみます。

つまり、データシートは「場所」を覚えれば読めます。まず目次で、6か所の位置をつかみます。

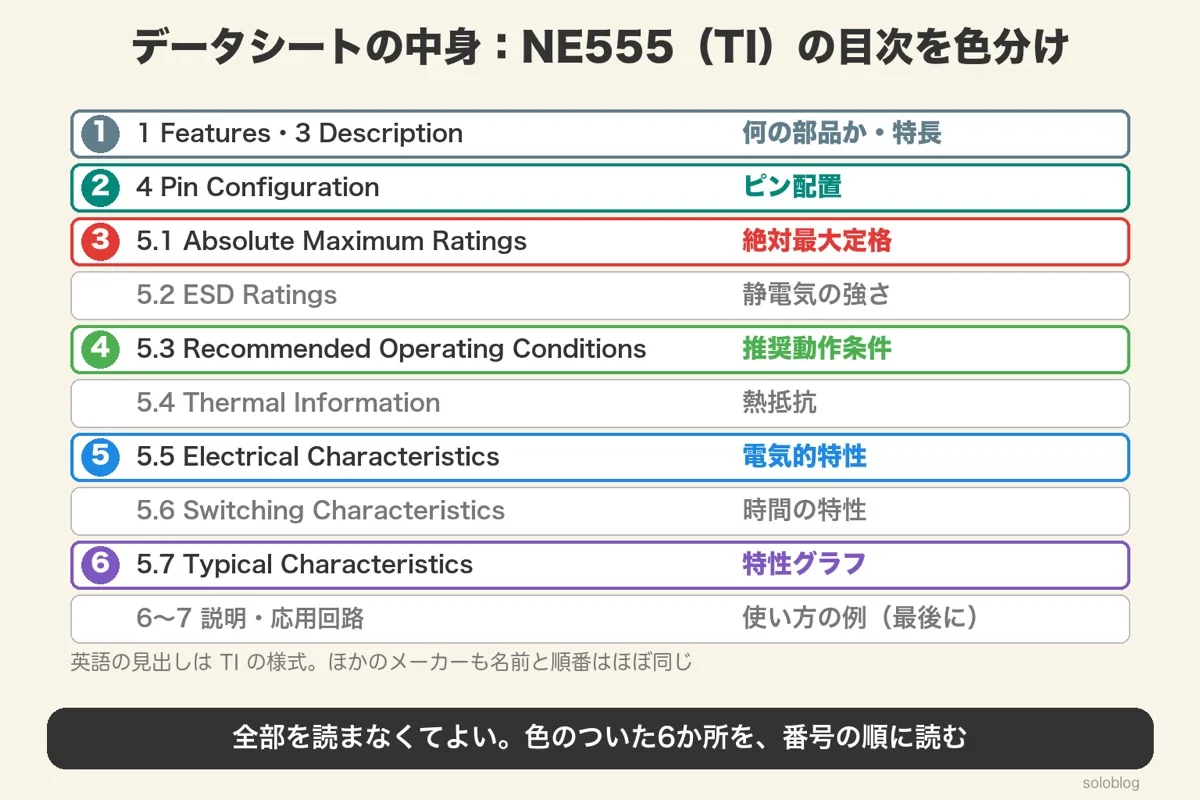

NE555のデータシートの目次を色分けした図。1ページ目・ピン配置・絶対最大定格・推奨動作条件・電気的特性・特性グラフの6か所に番号

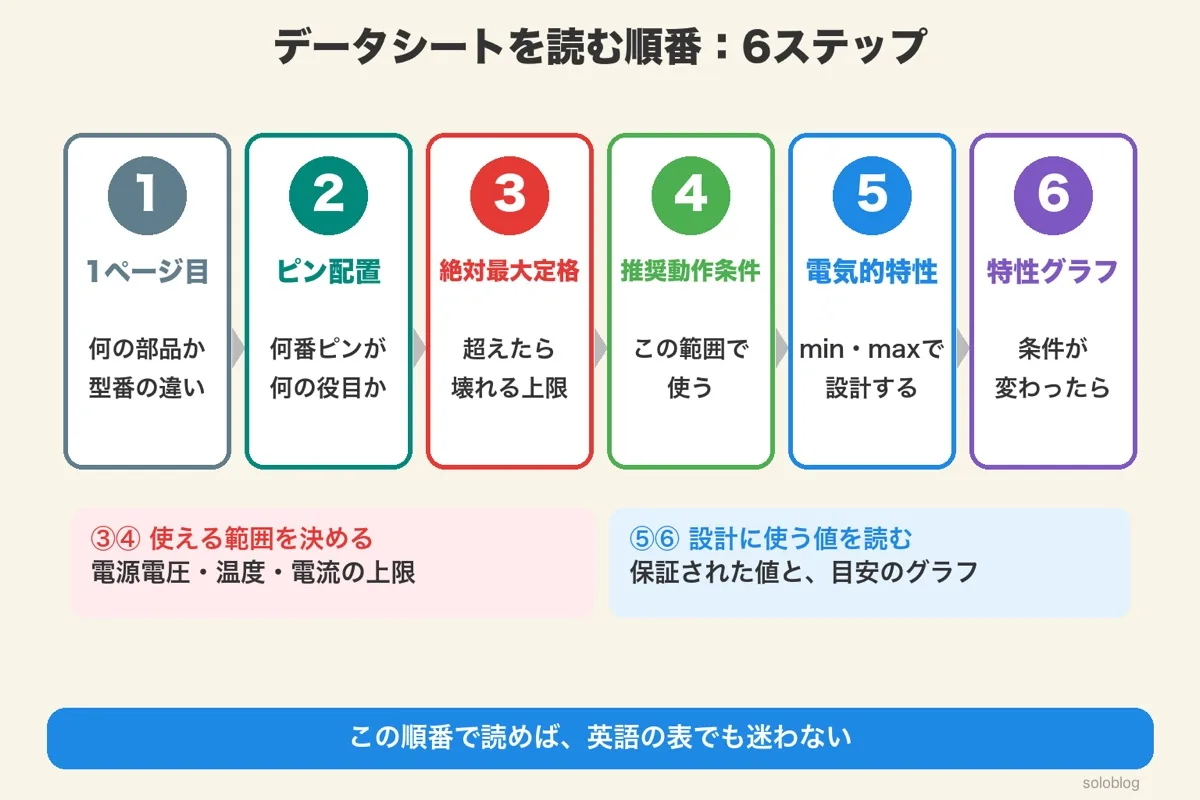

データシートの読み方:読む順番は6ステップ

データシートは、1ページ目→ピン配置→絶対最大定格→推奨動作条件→電気的特性→特性グラフの順に読みます。前の半分で「使える範囲」を決め、後ろの半分で「設計に使う値」を読みます。

STEP 1:1ページ目

何の部品か、型番ごとの違いを確かめる

STEP 2:ピン配置

何番のピンが何の役目かを確かめる

STEP 3:絶対最大定格

超えたら壊れるおそれのある上限を確かめる

STEP 4:推奨動作条件

自分の回路の電源・電流・温度が、この範囲に入るかを確かめる

STEP 5:電気的特性

min・max と条件を読み、設計に使う値を決める

STEP 6 は特性グラフです。表にない条件(温度や電流が違うとき)で値がどう変わるかを、グラフで確かめます。

順番が大事なのは、STEP 3・4 で「使えない」とわかれば、その先を読む必要がないからです。電源が3.3V の回路なら、NE555 は STEP 4 で候補から外れます。

つまり、先に「使えるか」、次に「どう使うか」。この順で読めば、英語の表でも迷いません。

読む順番6ステップのカード。1ページ目、ピン配置、絶対最大定格、推奨動作条件、電気的特性、特性グラフ。③④で使える範囲を決め、⑤⑥で設計に使う値を読む

STEP1 1ページ目:型番の違いを最初に確かめる

1ページ目と型番の一覧で、自分が使う型番を決めます。同じ「555」でも、型番の頭の文字で使える温度の範囲が違います。

NE555 のデータシートには、NA555・NE555・SA555・SE555 の4つの型番がまとめて載っています。中身はほぼ同じですが、使える周囲温度(部品のまわりの空気の温度)が違います。

型番使える周囲温度(推奨動作条件)
NE5550〜70℃
SA555−40〜85℃
NA555−40〜105℃
SE555−55〜125℃

1冊のデータシートに複数の型番が載っているときは、表の中に「NE555」「SE555」のように型番ごとの行があります。自分の型番の行だけを読みます。

注意|冬の屋外なら NE555 は範囲の外

NE555 の下限は0℃です。氷点下になる場所で使う機器なら、SA555 などの型番を選びます。型番を決めずに読み始めると、別の型番の行の値を使ってしまいます。

つまり、STEP1 は「型番を決める」ステップ。ここを飛ばすと、後の表を正しく読めません。

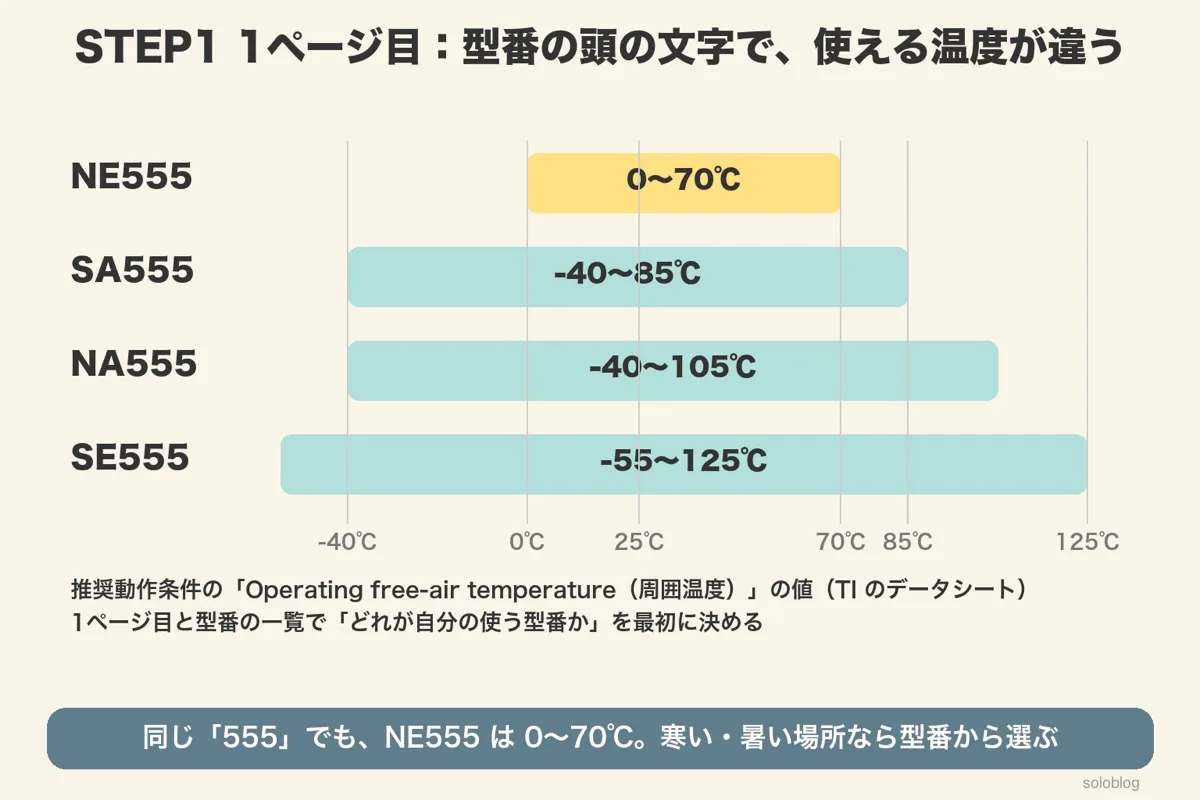

NE555は0〜70℃、SA555は−40〜85℃、NA555は−40〜105℃、SE555は−55〜125℃の周囲温度の範囲を比べた横棒

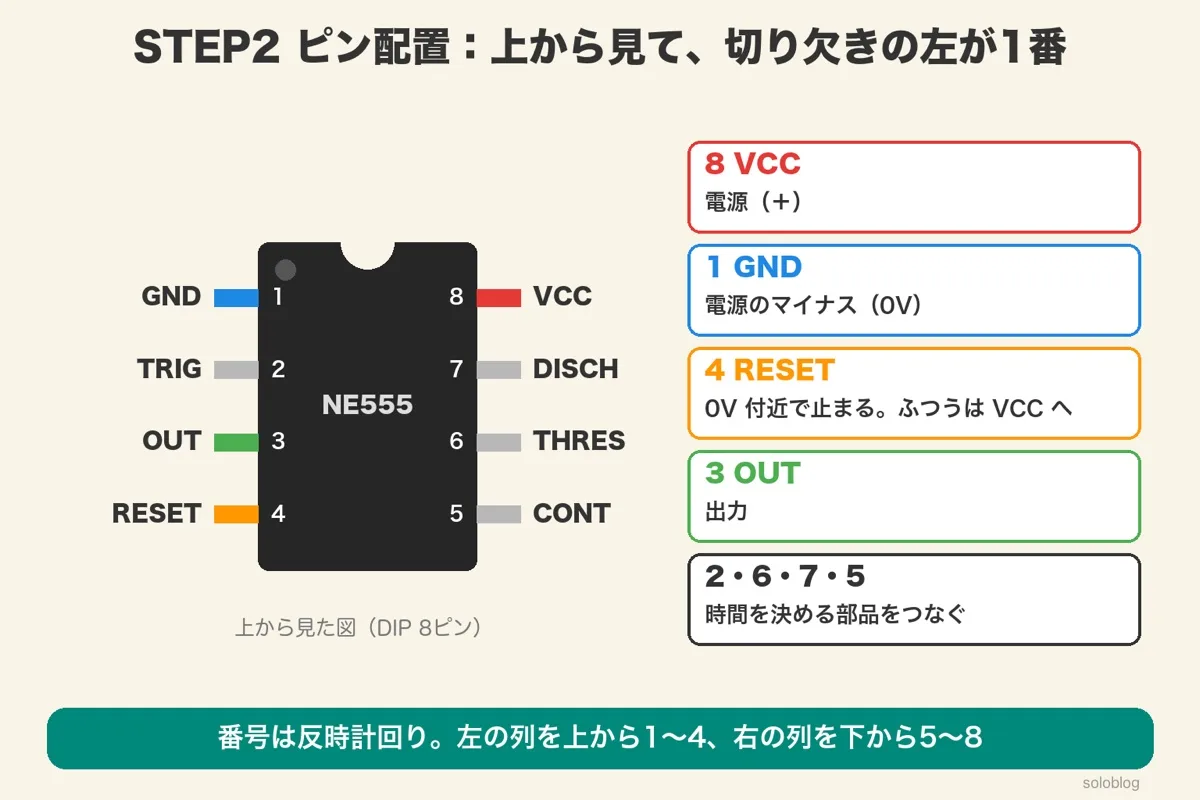

STEP2 ピン配置:上から見て、切り欠きの左が1番

ピン配置の図で、何番のピンが何の役目かを確かめます。DIP(足が2列に並んだ形)の IC は、上から見て切り欠きの左が1番で、反時計回りに番号がつきます。

NE555 は8本の足があります。1番が GND(電源のマイナス側、0V)、8番が VCC(電源のプラス側)です。

ピン名前役目
1GND電源のマイナス側(0V)
2TRIG時間を数え始める入力
3OUT出力
4RESET0V 付近にすると出力が止まる。ふつうは VCC につなぐ
5CONTしきい値の調整。ふつうはコンデンサで GND へ
6THRES時間の終わりを決める入力
7DISCH時間を決めるコンデンサの電気を逃がす
8VCC電源のプラス側

ピン配置の図は、ふつう「上から見た図(Top View)」です。基板の裏から見ると左右が反対になるので、図の下の小さな文字で向きを確かめます。

つまり、STEP2 では「電源とGNDのピン」をまず押さえる。逆につなぐと IC が壊れることがあります。

NE555を上から見たピン配置。1 GND、2 TRIG、3 OUT、4 RESET、5 CONT、6 THRES、7 DISCH、8 VCC。VCCとGNDとRESETとOUTの役目

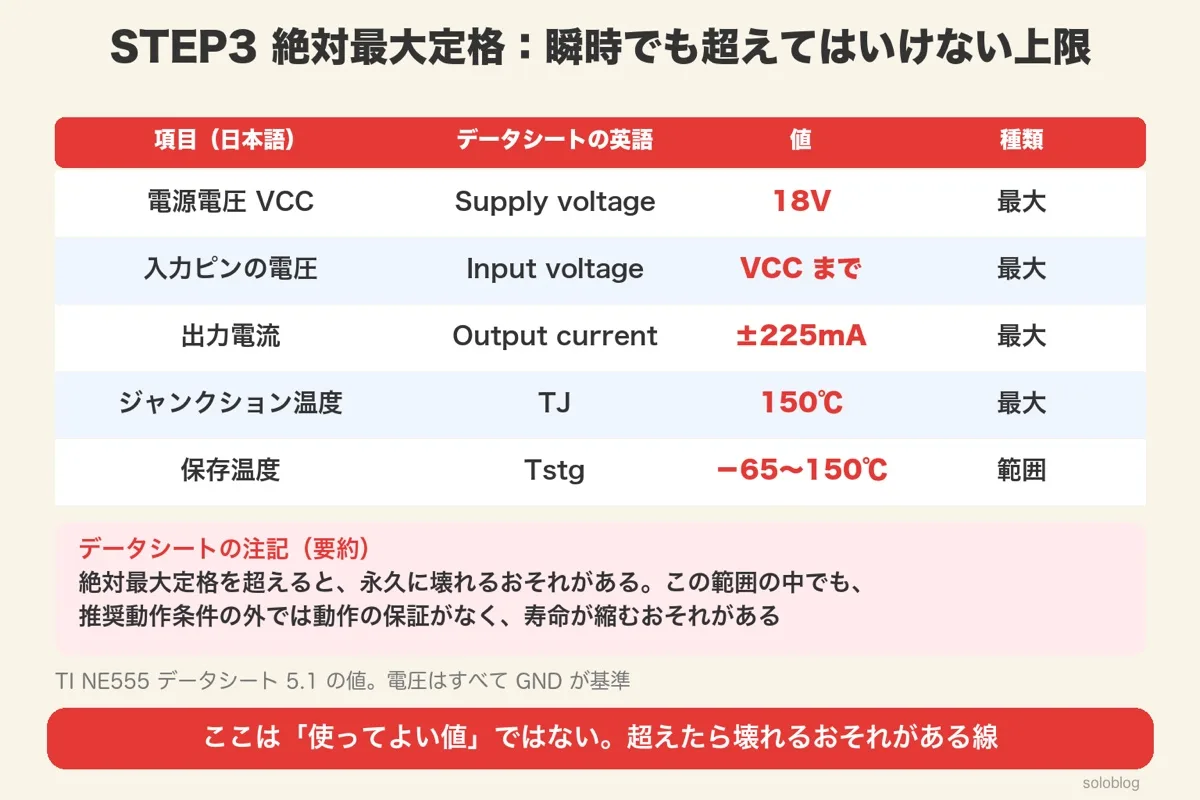

STEP3 絶対最大定格:瞬時でも超えてはいけない上限

絶対最大定格(Absolute Maximum Ratings)は、瞬時でも超えてはいけない上限です。超えると、部品が壊れるおそれがあります。設計に使う値ではありません。

NE555 の絶対最大定格は、次のとおりです。電圧はすべて GND(1番ピン)を基準にした値です。

項目英語値
電源電圧Supply voltage18V
入力ピンの電圧Input voltageVCC まで
出力電流Output current±225mA
ジャンクション温度(IC の中の温度)TJ150℃
保存温度Tstg−65〜150℃

東芝のよくある質問では、絶対最大定格を「瞬時でも超えてはならない最大値」と説明しています。電源を入れた瞬間に飛び出す高い電圧(サージ)も、この上限に含めて考えます。

どれか1つでも超えてはいけません。電圧は大丈夫でも、温度が超えればアウトです。

注意|「18V まで使える」ではない

絶対最大定格は「ここまで使ってよい」値ではなく、「ここを超えると壊れるおそれがある」値です。使う範囲は、次の推奨動作条件で決めます。

つまり、絶対最大定格は「崖のふち」。近づかないための線として読みます。

NE555の絶対最大定格の表。電源電圧18V、入力ピンの電圧VCCまで、出力電流±225mA、ジャンクション温度150℃、保存温度−65〜150℃と、データシートの注記の要約

絶対最大定格と推奨動作条件の違い:3つの範囲で考える

電源電圧には、推奨動作条件の範囲・保証のない範囲・壊れるおそれのある範囲の3つがあります。設計で使うのは、推奨動作条件の範囲だけです。

NE555 の電源電圧で考えます。推奨動作条件は4.5〜16V、絶対最大定格は18V です。

電源電圧どういう範囲か使ってよいか
4.5V 未満動作の保証がない×
4.5〜16V推奨動作条件。表の性能が出る○
16〜18V壊れはしないが、動作の保証がない×
18V を超える壊れるおそれがある×

16〜18V の範囲は見落としやすいところです。TI のデータシートの注記には「絶対最大定格の範囲内でも、推奨動作条件の外では動作が保証されず、信頼性や寿命に影響するおそれがある」と書かれています。

たとえば、電源が3.3V の回路では、NE555 は推奨の下限4.5V に届きません。17V の電源も、壊れはしなくても推奨の外です。

【最重要】ディレーティングとは?|部品を定格ギリギリで使ってはいけない理由
あわせて読みたい
【最重要】ディレーティングとは?|部品を定格ギリギリで使ってはいけない理由

定格に余裕をもたせて使う考え方と、どれくらい下げればいいかの目安がわかる

つまり、絶対最大定格と推奨動作条件の違いは「壊れるか」と「性能が出るか」。設計は推奨動作条件の中で行います。

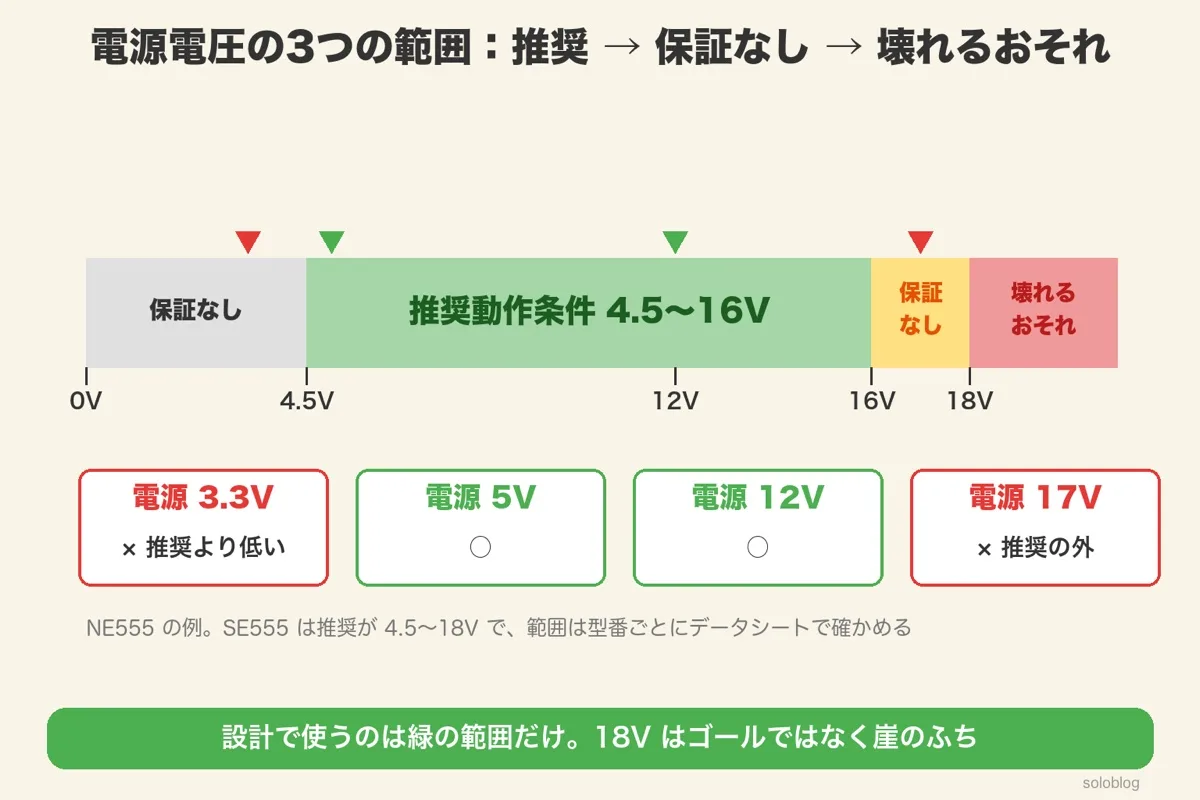

NE555の電源電圧の帯。4.5V未満は保証なし、4.5〜16Vが推奨動作条件、16〜18Vは保証なし、18Vを超えると壊れるおそれ。3.3Vと17Vは×、5Vと12Vは○

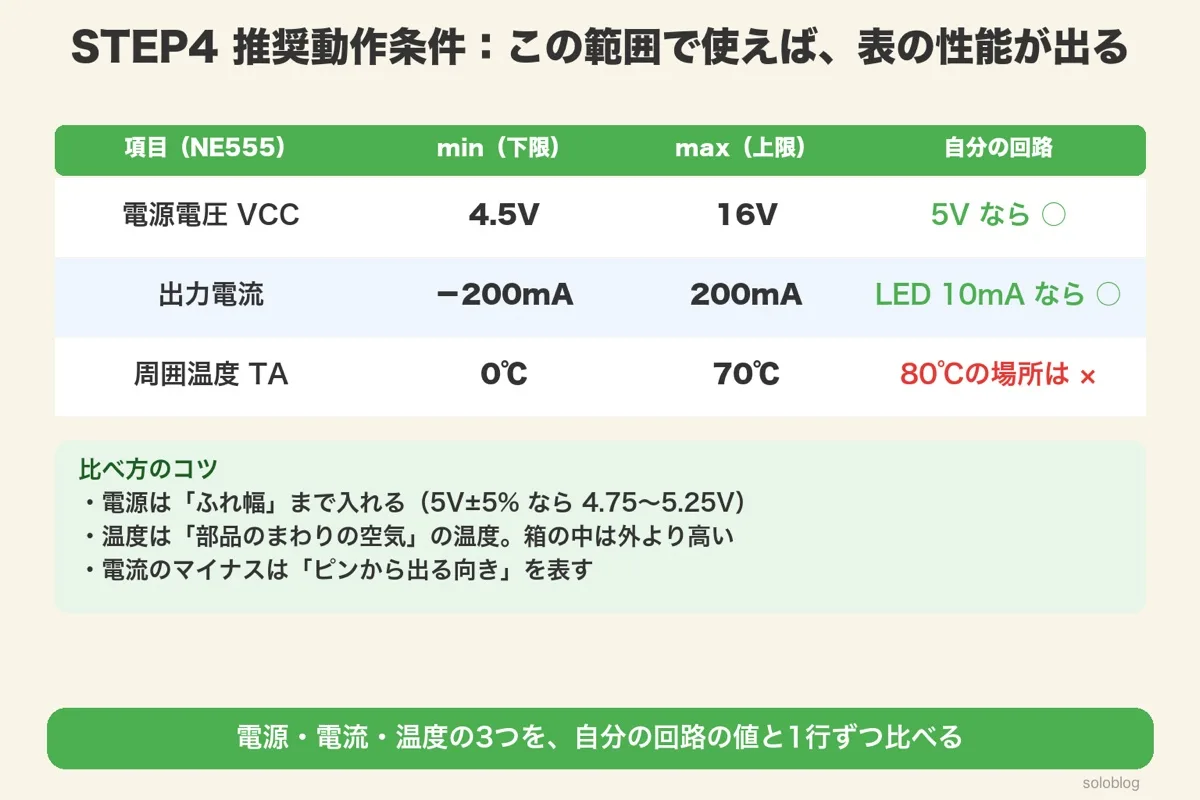

STEP4 推奨動作条件:自分の回路の値と1行ずつ比べる

推奨動作条件(Recommended Operating Conditions)は、メーカーが「この範囲で使ってください」と決めた範囲です。電源電圧・電流・温度の3つを、自分の回路の値と1行ずつ比べます。

項目(NE555)min(下限)max(上限)
電源電圧 VCC4.5V16V
出力電流−200mA200mA
周囲温度 TA0℃70℃

比べるときの3つのコツ

1つ目は、電源の「ふれ幅」まで入れることです。5V±5% の電源なら、4.75〜5.25V が推奨の範囲に入っているかを確かめます。

2つ目は、温度は「部品のまわりの空気」の温度だということです。箱の中は、外より温度が高くなります。

3つ目は、電流のマイナスの記号です。データシートでは、ピンから外へ流れ出る電流をマイナスで書くことがよくあります。−200mA は「出力から200mA 流し出せる」という意味です。

つまり、STEP4 は「自分の回路が範囲に入るか」の確認。1つでも外れたら、別の部品を探します。

NE555の推奨動作条件の表。電源電圧4.5〜16V、出力電流−200〜200mA、周囲温度0〜70℃と自分の回路との比べ方のコツ

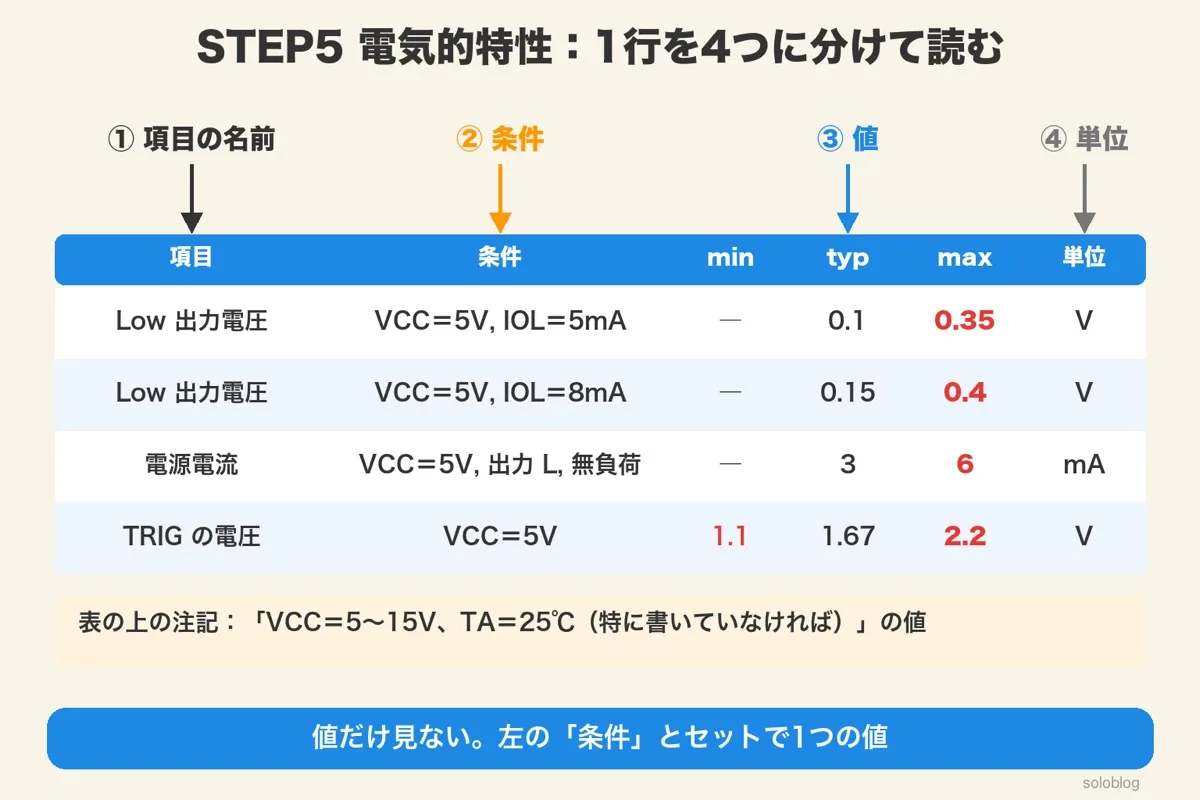

STEP5 電気的特性:1行を「名前・条件・値・単位」に分けて読む

電気的特性(Electrical Characteristics)の表は、1行を「項目・条件・min・typ・max・単位」に分けて読みます。値は、左の条件とセットで1つの意味になります。

NE555 の電気的特性から、4行を抜き出しました。

項目条件mintypmax単位
Low 出力電圧VCC=5V、IOL=5mA―0.10.35V
Low 出力電圧VCC=5V、IOL=8mA―0.150.4V
電源電流VCC=5V、出力 L、無負荷―36mA
TRIG の電圧VCC=5V1.11.672.2V

1行目は「電源5V で、出力が L(0V 側)のときに、出力ピンへ5mA 流し込んだら、出力の電圧は最大0.35V」という意味です。IOL は、出力が L のときに流れ込む電流のことです。

同じ「Low 出力電圧」でも、電流が8mA になると max は0.4V に変わります。条件が違えば、値も違います。

抵抗器のデータシートの読み方|抵抗値・許容差・定格電力・TCR・サイズの見方
あわせて読みたい
抵抗器のデータシートの読み方|抵抗値・許容差・定格電力・TCR・サイズの見方

抵抗器でも「定格電力」「許容差」の欄を、同じ考え方で読める

つまり、電気的特性は「条件つきの約束」。条件を読まずに値だけを抜き出さないことが、いちばんのコツです。

NE555の電気的特性の4行。Low出力電圧(5V・5mAでtyp0.1V・max0.35V、8mAで0.15V・0.4V)、電源電流typ3mA・max6mA、TRIGの電圧1.1・1.67・2.2Vを、項目・条件・値・単位に分けた図

min・typ・maxの意味:設計は min と max で

min は下限、max は上限、typ は代表値(よくある値)です。設計には min と max を使い、typ は保証された値として使いません。

同じ型番の部品でも、1個ずつ少しずつ性能が違います。これを「ばらつき」と呼びます。

NE555 の TRIG の電圧(VCC=5V)は、min 1.1V・typ 1.67V・max 2.2V です。手元の1個を測ると1.67V 近くになることが多くても、1.1V や2.2V に近い品が混ざっていても約束の範囲内です。

たとえると

同じ品種のりんごの重さに似ています。「だいたい300g(typ)」でも、箱には「250〜350g(min〜max)」と書かれています。箱に入るかを考えるなら、350g(max)で考えます。

onsemi のデータシートの末尾には、「Typical の値は用途によって変わることがあり、使う側で確かめる必要がある」という注意書きがあります。typ は目安で、約束ではありません。

なお、TI のデータシートの1ページ目には「軍用規格の品以外は、量産で全部の項目を試験しているとは限らない」とも書かれています。min・max は「設計で保証された範囲」と読みます。

POINT|typ しかない欄は、余裕を大きくとる

min・max が空欄で typ しかない項目もあります。その値は目安なので、回路の側で余裕を大きくとるか、実物で確かめます。

つまり、設計は「最悪の場合」で考える。電流なら max、増幅率なら min、のように、困る側の値を使います。

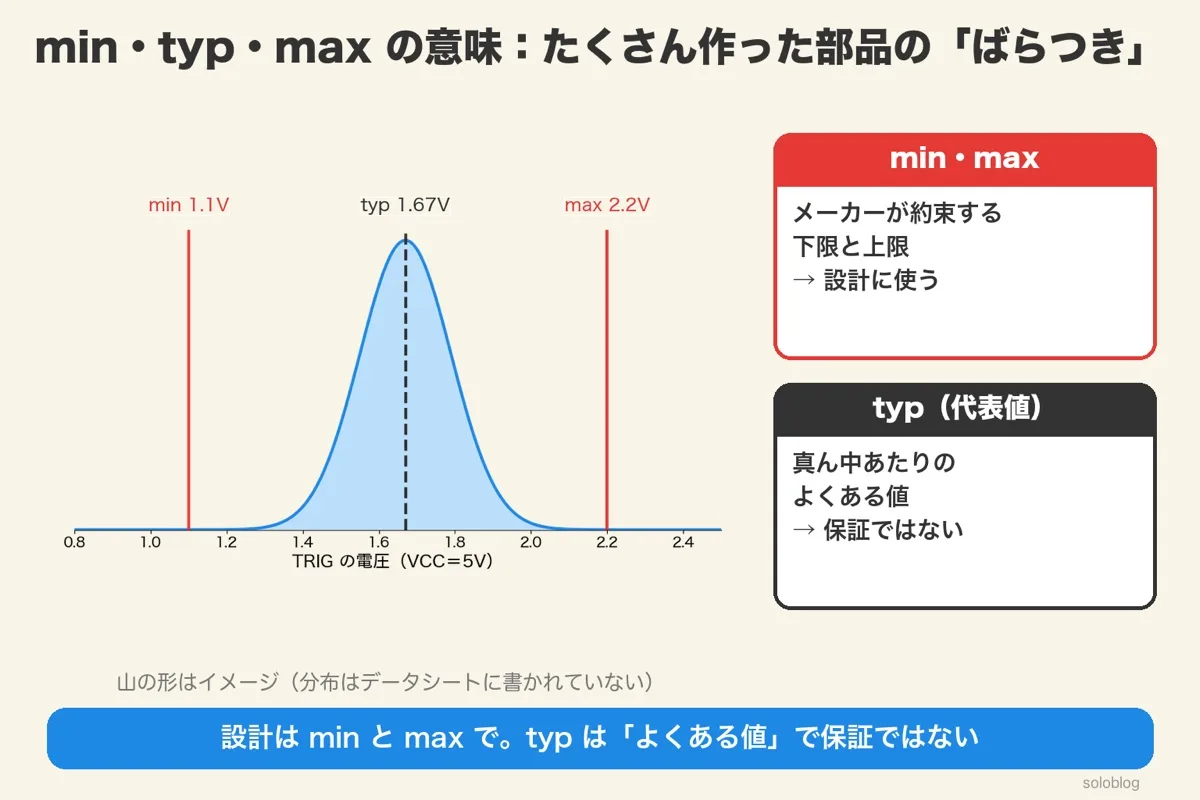

TRIGの電圧のばらつきのイメージの山と、min1.1V・typ1.67V・max2.2Vの線。minとmaxは設計に使い、typは保証ではない

条件の注記を読む:表の上・行の左・表の下の3か所

条件は、表の上(全部の行に効く)・行の左(その行だけ)・表の下(番号つきの注)の3か所に書かれています。3か所とも読んで、はじめて値の意味が決まります。

NE555 の電気的特性の表の上には「at VCC = 5V to 15V and TA = 25°C (unless otherwise noted)」と書かれています。電源5〜15V・周囲温度25℃のときの値で、特に書いていない行はこの条件、という意味です。

行の左には、その行だけの条件が書かれています。「VCC = 15V, IOL = 50mA」の行なら、電源15V で出力に50mA 流し込んだときの値(max 0.75V)です。

表の下の番号つきの注には、測り方や計算の前提が書かれています。表の中の小さな「(1)」の番号を見つけたら、表の下の同じ番号を読みます。

注意|25℃の値を、そのまま70℃で使わない

多くの値は25℃で決められています。箱の中が70℃になる機器なら、特性グラフで温度による変わり方を確かめます。

つまり、条件の注記は「値の前提」。前提が自分の回路と合っているかを、毎回確かめます。

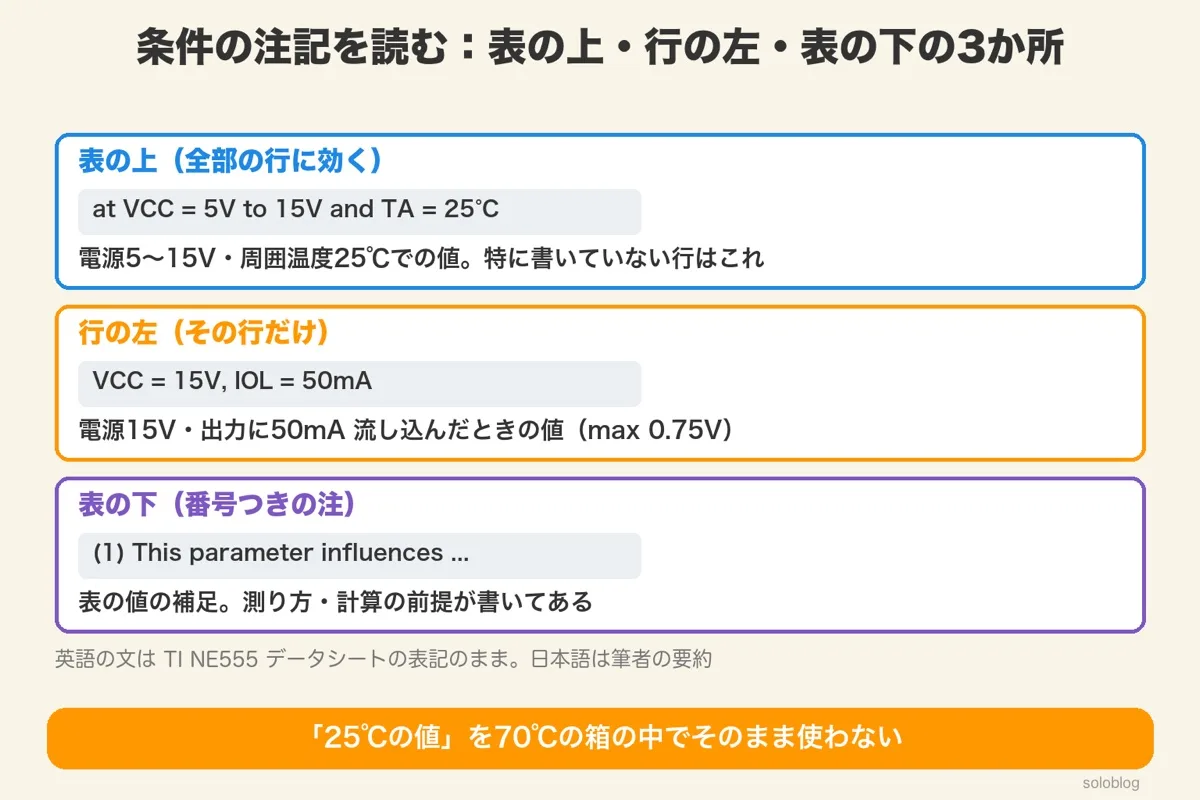

条件の注記の3か所。表の上はVCC=5〜15V・TA=25℃、行の左はVCC=15V・IOL=50mA(max0.75V)、表の下は番号つきの注

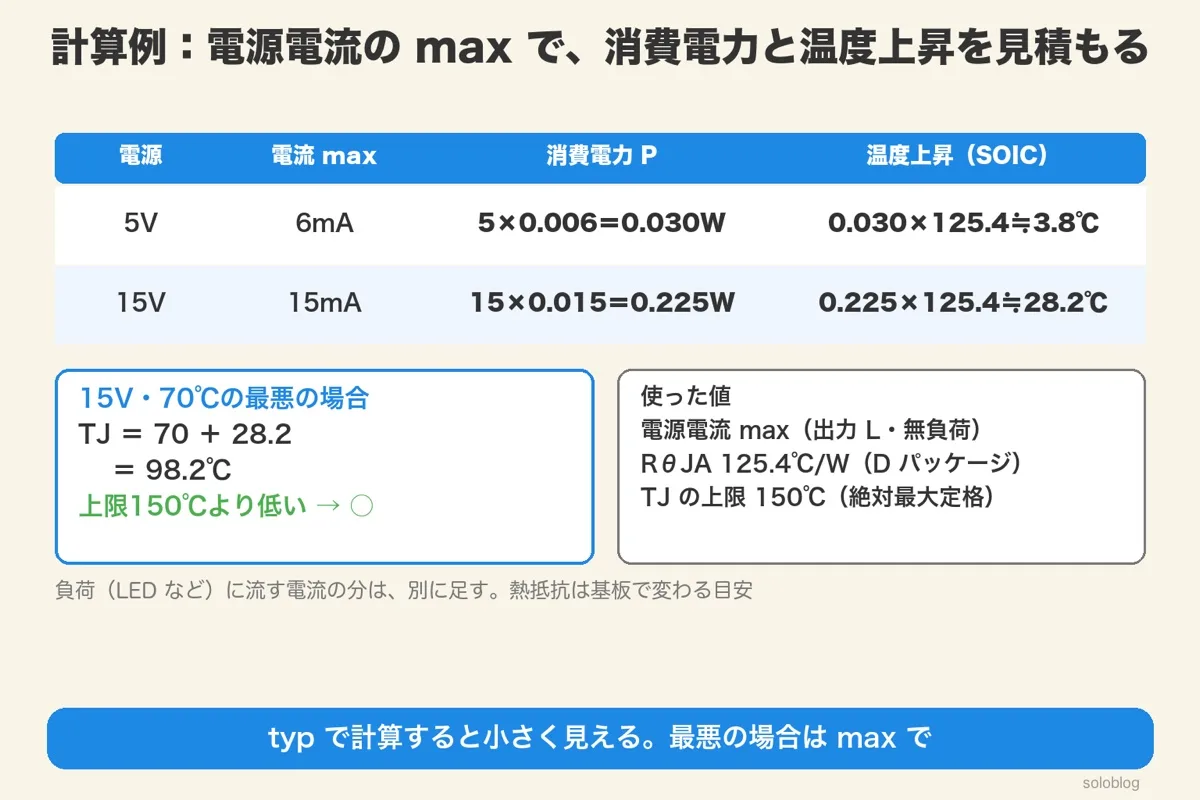

計算例:電源電流の max で、消費電力と温度上昇を見積もる

電源電流の max と熱抵抗を使うと、IC の消費電力と温度上昇を見積もれます。NE555 を15V・周囲70℃で使っても、IC の中の温度は約98℃で、上限の150℃より低くなります。

ここでは、データシートの3つの表の値を組み合わせて計算します。

STEP 1:消費電力を出す(電気的特性の max)

電源電流(出力 L・無負荷)の max は、5V で6mA、15V で15mA です。

5V のとき:P=5V×0.006A=0.030W。15V のとき:P=15V×0.015A=0.225W。

STEP 2:温度上昇を出す(熱の情報)

熱抵抗 RθJA は、1W 使うと IC の中が何℃上がるかを表す値です。D パッケージ(SOIC)では125.4℃/W です。

5V のとき:0.030W×125.4℃/W≒3.8℃。15V のとき:0.225W×125.4℃/W≒28.2℃。

STEP 3:上限と比べる(絶対最大定格)

周囲温度が推奨の上限70℃のとき、IC の中の温度は TJ=70+28.2=98.2℃ です。絶対最大定格の150℃より低いので、熱は問題ありません。

公式
TJ = 周囲温度 TA + 消費電力 P × 熱抵抗 RθJA

typ(5V で3mA)で計算すると、消費電力は半分の0.015W に見えます。最悪の場合を知りたいときは、max で計算します。

POINT|負荷の電流は別に足す

この計算は「無負荷」の値です。出力から LED などに電流を流すと、IC の中の出力の部分でも熱が出ます。熱抵抗も基板の作りで変わる目安です。

熱抵抗とは?|「熱のオームの法則」で完全理解する熱設計の核心
あわせて読みたい
熱抵抗とは?|「熱のオームの法則」で完全理解する熱設計の核心

「熱のオームの法則」で、温度上昇の計算の意味がすっきりわかる

つまり、データシートの値は組み合わせて使う。電気的特性の max、熱の情報、絶対最大定格の3つで、熱の見積もりができます。

5Vで6mAなら0.030Wで約3.8℃、15Vで15mAなら0.225Wで約28.2℃の温度上昇(SOICの熱抵抗125.4℃/W)。15V・70℃でTJは98.2℃で150℃より低い

STEP6 特性グラフの読み方:軸 → 条件 → 線の順に読む

特性グラフ(Typical Characteristics)は、軸の名前と単位 → 目盛りの種類 → 条件の枠 → 線ごとの違い、の順に読みます。グラフの値は代表値(typ)で、保証値ではありません。

NE555 のデータシートには、「Low 出力電圧と、出力に流し込む電流」の関係を、−55℃・25℃・125℃の3本の線で描いたグラフがあります。電源5V・10V・15V ごとに1枚ずつです。

① 軸の名前と単位

横軸が何で、縦軸が何か。単位(mA・V)まで読む

② 目盛りの種類

1・10・100 と10倍ずつ進むなら対数目盛

③ 条件の枠

「VCC=5V」など、グラフの中の小さな文字を読む

④ 線ごとの違い

線が温度ごとか、電圧ごとかを確かめる

表は「決まった条件の1点」、グラフは「条件を変えたときの流れ」です。表にない電流や温度のときの値は、グラフで傾向をつかみます。

ただし、グラフの値は代表値です。グラフから読んだ値を設計に使うときは、表の min・max との差を見て、余裕をとります。

ダイオードのデータシートの読み方|5大パラメータを徹底解説
あわせて読みたい
ダイオードのデータシートの読み方|5大パラメータを徹底解説

ダイオードの VF のグラフを、温度ごとの線で読む練習ができる

つまり、特性グラフは「傾向を見る道具」。保証された値は、表で確かめます。

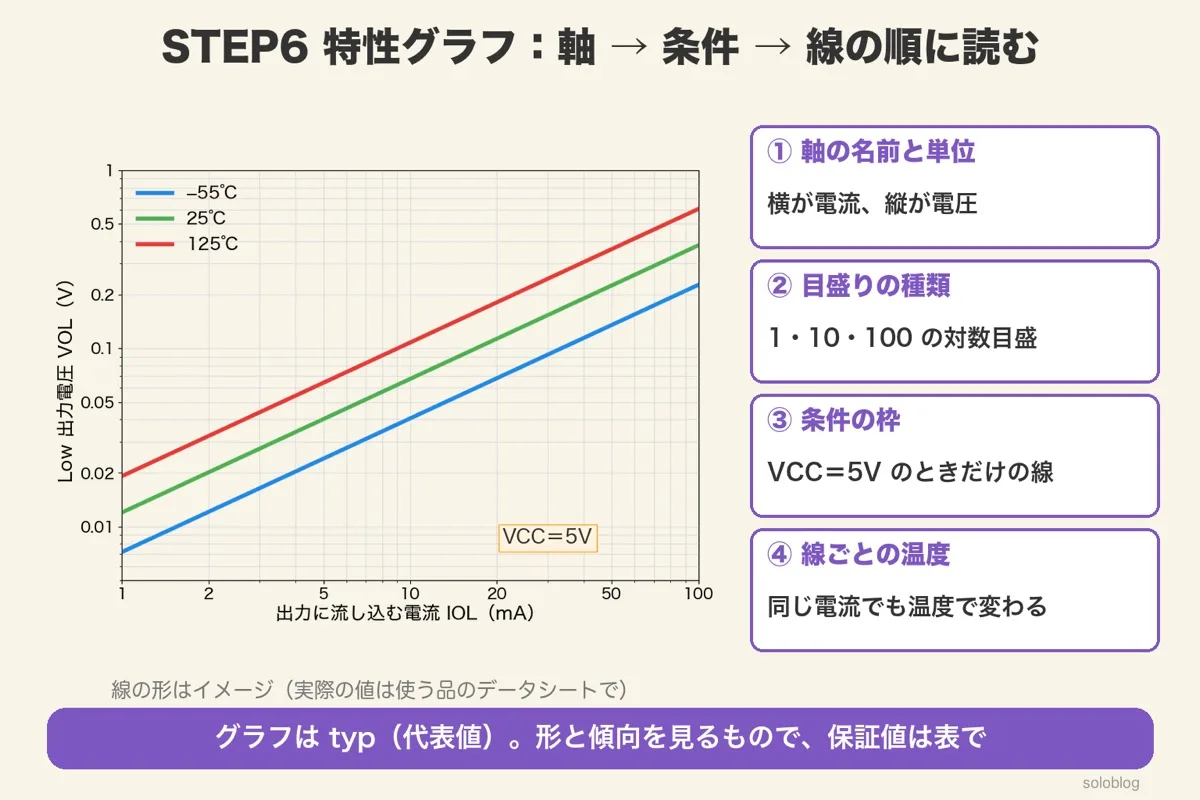

Low出力電圧と出力電流の両対数グラフのイメージ。−55℃・25℃・125℃の3本の線とVCC=5Vの枠、軸・目盛り・条件・線の4つの読む順番

対数目盛の読み方:1目盛りで10倍

データシートのグラフは、対数目盛(1・10・100 と10倍ずつ進む目盛り)がよく使われます。1と10の間は等間隔ではなく、2は約3割、5は約7割の位置にあります。

電流のように、1mA から100mA まで広い範囲を1枚に描くために、対数目盛を使います。1→10→100 の間隔が同じ長さです。

目盛りの値1と10の間のどこか
2約3割(0.30)のところ
3約5割(0.48)のところ
5約7割(0.70)のところ

真ん中あたりの値は5ではなく、約3(3.16)です。ふつうの目盛りのつもりで読むと、値を大きく読み違えます。

たとえると

階段の1段ごとに、値が10倍になる目盛りです。1段目が1、2段目が10、3段目が100。段の途中の細かい線は、2・3・4…9 の位置を表しています。

つまり、対数目盛は「1・2・5・10」の位置を覚える。これで、グラフの値をおおよそ読めます。

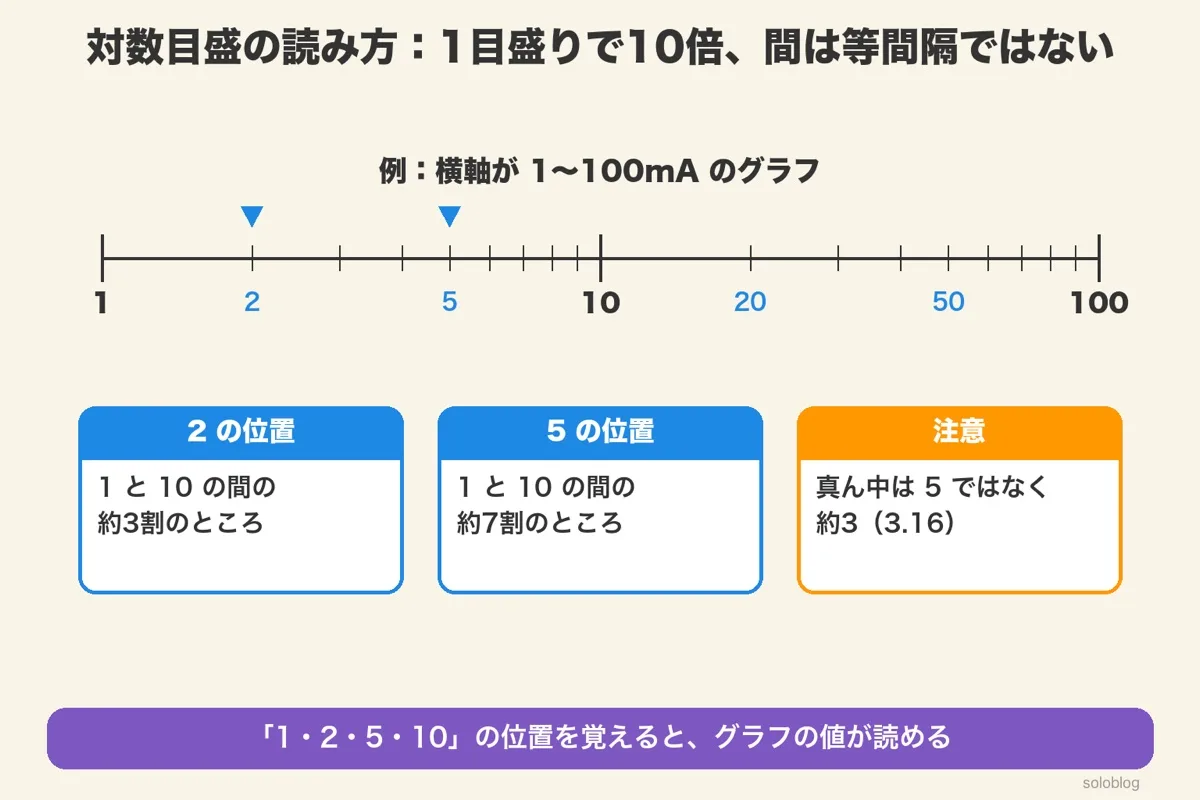

1から100までの対数目盛。2は1と10の間の約3割、5は約7割の位置、真ん中は約3(3.16)

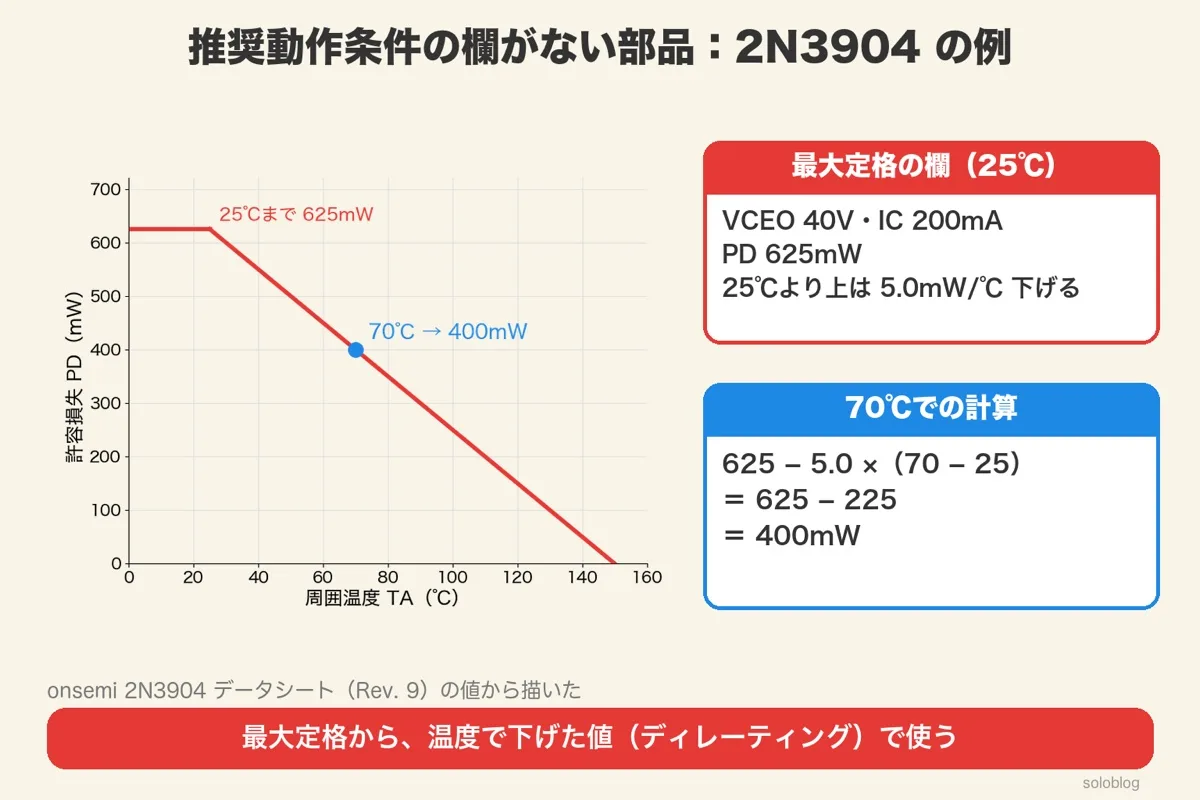

推奨動作条件の欄がない部品:2N3904 の読み方

トランジスタなどの部品には、推奨動作条件の欄がないことがあります。そのときは、最大定格の値を温度で下げた値(ディレーティング)に、さらに余裕をとって使います。

連載のベース抵抗の記事で使ったトランジスタ 2N3904(onsemi)のデータシートには、最大定格(Maximum Ratings)と電気的特性はありますが、推奨動作条件の欄はありません。電気的特性も min と max の列だけで、typ の列がありません。

最大定格(25℃)値
コレクタ−エミッタ間の電圧 VCEO40V
コレクタ電流 IC200mA
許容損失 PD(周囲25℃)625mW(25℃より上は5.0mW/℃ 下げる)

許容損失は、トランジスタで熱にしてよい電力の上限です。25℃より温度が高いと、1℃ごとに5.0mW ずつ下げます。

周囲70℃のとき:PD=625−5.0×(70−25)=625−225=400mW。70℃の箱の中では、625mW ではなく400mW が上限です。

ベース抵抗の計算|トランジスタでLED・リレーを動かす3ステップ
あわせて読みたい
ベース抵抗の計算|トランジスタでLED・リレーを動かす3ステップ

2N3904 のデータシートの hFE の最小値を使って、ベース抵抗を決める手順がわかる

つまり、推奨動作条件がないときは「最大定格を温度で下げ、さらに余裕をとる」。上限の値をそのまま使いません。

2N3904の許容損失のグラフ。25℃まで625mW、25℃より上は5.0mW/℃下げ、70℃で400mW、150℃で0

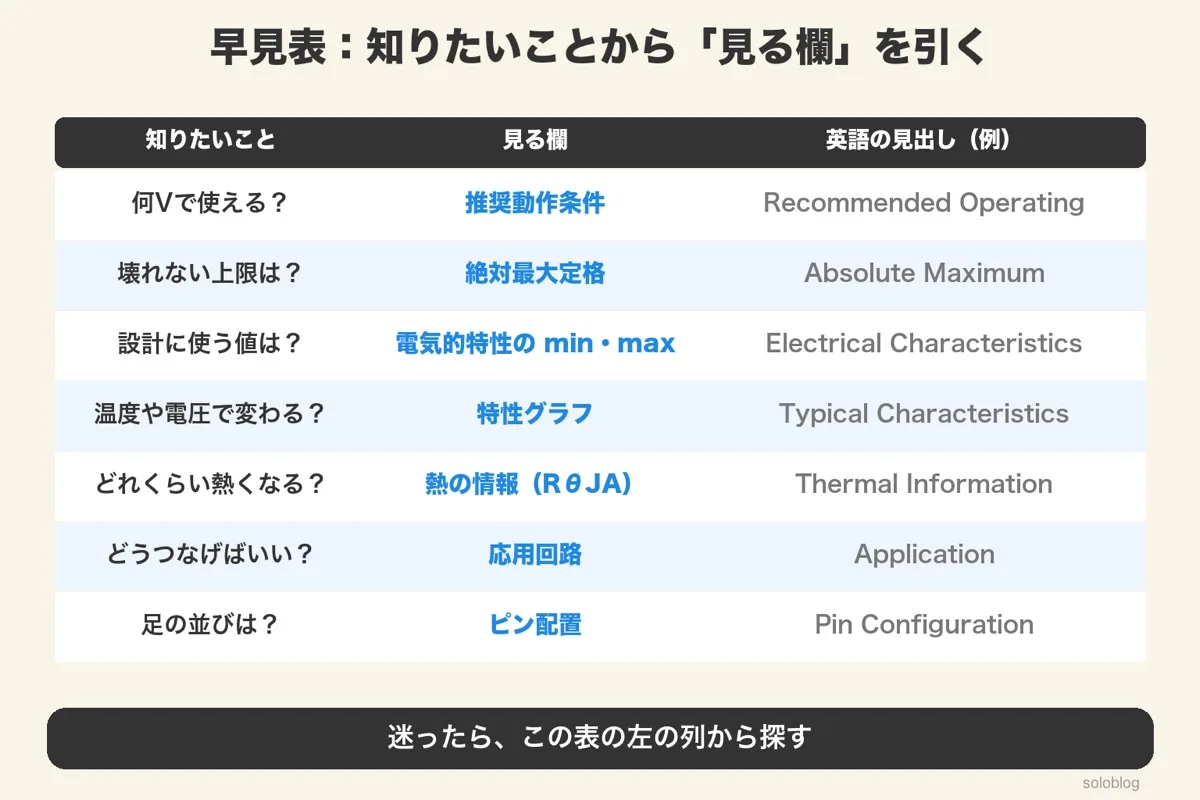

早見表:知りたいことから「見る欄」を引く

データシートで迷ったら、知りたいことから見る欄を決めます。何V で使えるかは推奨動作条件、設計に使う値は電気的特性の min・max です。

知りたいこと見る欄英語の見出し(例)
何V で使える?推奨動作条件Recommended Operating Conditions
壊れない上限は?絶対最大定格Absolute Maximum Ratings
設計に使う値は?電気的特性の min・maxElectrical Characteristics
温度や電圧で変わる?特性グラフTypical Characteristics
どれくらい熱くなる?熱の情報(RθJA)Thermal Information
どうつなげばいい?応用回路Application and Implementation
足の並びは?ピン配置Pin Configuration

応用回路(Application)には、メーカーが確かめた部品の値とつなぎ方が載っています。はじめて使う IC なら、まずこの回路をまねるのが近道です。

LED抵抗の計算|何Ω・何Wかを3ステップで、早見表つき
あわせて読みたい
LED抵抗の計算|何Ω・何Wかを3ステップで、早見表つき

LED のデータシートの VF の代表値と最大値を、抵抗の計算に使う例がわかる

つまり、データシートは「辞書」のように引く。知りたいことが決まれば、見る欄も決まります。

知りたいことと見る欄の早見表。何Vで使えるかは推奨動作条件、壊れない上限は絶対最大定格、設計の値は電気的特性のmin・max、温度で変わるかは特性グラフ、熱は熱の情報、つなぎ方は応用回路、足の並びはピン配置

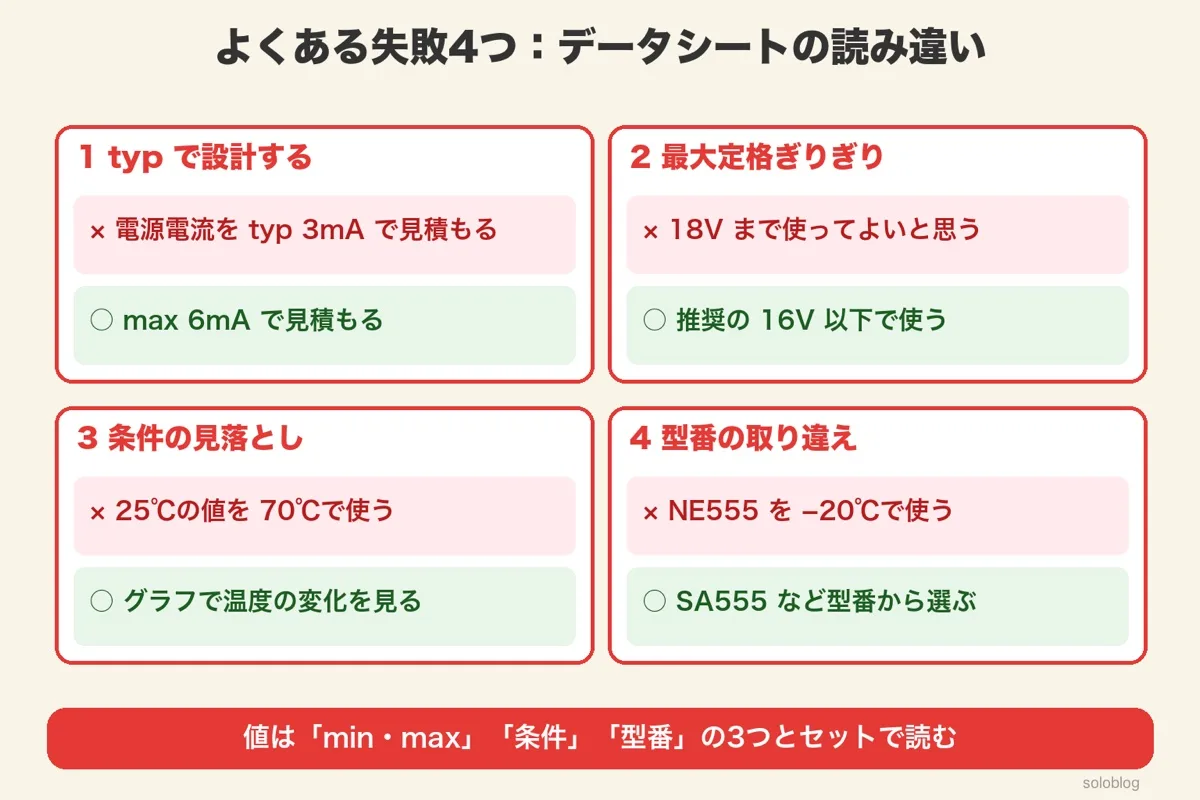

よくある失敗4つ:データシートの読み違い

データシートの読み違いで多いのは、typ で設計する・絶対最大定格ぎりぎりで使う・条件を見落とす・型番を取り違える、の4つです。

失敗1:typ で設計する

電源電流を typ の3mA で見積もると、電源の容量が足りなくなることがあります。max の6mA で見積もります。

失敗2:絶対最大定格ぎりぎりで使う

「18V まで大丈夫」と考えて16V を超える電源で使うと、推奨の外になります。推奨の16V 以下で、電源のふれ幅も入れて余裕をとります。

失敗3:条件を見落とす

25℃の値を、70℃になる箱の中でそのまま使うのは危険です。特性グラフで温度による変わり方を確かめます。

失敗4:型番を取り違える

NE555 を氷点下の場所で使うのは、推奨の範囲の外です。SA555 などの型番から選びます。型番の末尾の記号(パッケージや包装の違い)も、注文の前に確かめます。

つまり、データシートの値は「min・max」「条件」「型番」の3つとセットで読む。これで、ほとんどの読み違いは防げます。

よくある失敗4つ。typで設計する→maxで見積もる、最大定格ぎりぎり→推奨の16V以下、条件の見落とし→グラフで温度の変化を見る、型番の取り違え→型番から選ぶ

よくある質問(FAQ)

Q. データシートはどこから読めばいい?

A. 1ページ目→ピン配置→絶対最大定格→推奨動作条件→電気的特性→特性グラフの順に読みます。

Q. 絶対最大定格と推奨動作条件の違いは?

A. 絶対最大定格は超えると壊れるおそれのある上限、推奨動作条件は性能が出る範囲です。設計は推奨の中で行います。

Q. min・typ・maxはどれを使う?

A. 設計には min と max を使います。typ は代表値(よくある値)で、保証された値ではありません。

Q. データシートの条件はどこに書いてある?

A. 表の上・行の左・表の下の注の3か所です。表の上の条件は、特に書いていない全部の行に効きます。

Q. 特性グラフの値は設計に使える?

A. グラフは代表値なので、傾向を見るのに使います。保証された値は電気的特性の表で確かめます。

Q. 推奨動作条件がない部品はどうする?

A. 最大定格を温度で下げた値(ディレーティング)に、さらに余裕をとって使います。上限をそのまま使いません。

まとめ
  • データシートは、1ページ目→ピン配置→絶対最大定格→推奨動作条件→電気的特性→特性グラフの順に読む
  • 絶対最大定格は「壊れるおそれのある上限」、推奨動作条件は「性能が出る範囲」。設計は推奨の中で
  • NE555 は電源4.5〜16V・周囲0〜70℃(NE555 の場合)。18V は崖のふち
  • 電気的特性は「条件つきの約束」。設計は min・max、typ は目安
  • 条件は表の上・行の左・表の下の3か所。25℃の値をそのまま高温で使わない
  • 特性グラフは代表値で傾向を見る。対数目盛は1・2・5・10 の位置で読む

次の一歩として、手元にある部品の型番でデータシートを開き、推奨動作条件の表を探してみてください。自分の回路の電源電圧と温度が範囲に入るかを確かめるだけで、データシートを「使う」最初の一歩になります。

参考にした資料

法令・規格・資料は改訂されることがあります。実務で使うときは、発行元の最新版で確かめてください。

この記事の理解を深める本と道具
おすすめの本

半導体を使った回路を、トランジスタ回路の設計の基本から理解したい人に向いています。トランジスタを使った増幅回路の設計を、実験を通して解説した本です(CQ出版、鈴木雅臣 著)。

S
シラス
電験三種・QC検定1級 / メーカーでパワエレ設計・品質保証 実務10年

メーカーで電気設計と品質保証に携わってきた経験をもとに執筆しています。むずかしい専門用語をできるだけ使わず、はじめて学ぶ人がつまずかないように、図とたとえで説明することを大切にしています。

次に読むべき記事

ここまでで、データシートのどこを、どの順番で読めばいいかがわかりました。次は、部品ごとのデータシートの読み方に進むと、この記事の6ステップを実際の部品で練習できます。

回路設計の新人は何から勉強する?最初の1年で覚える順番とつまずく所
まずはここから
回路設計の新人は何から勉強する?最初の1年で覚える順番とつまずく所

回路設計で最初の1年に覚えることを、順番どおりに並べた連載の地図。データシートを読む力がどこで効くかもわかります。

ロードマップを見る →
この記事の続きはこちら

テーマ別に、もっと深く学ぶ

気になるところから読んでも大丈夫です。どの記事も、はじめて学ぶ人向けにやさしく書いています。

つまずきやすい「違い」を一気に解決
Rth(j-c)・Rth(c-s)・Rth(s-a)の違い|どこからどこまでの熱抵抗か
違いがわかる
Rth(j-c)・Rth(c-s)・Rth(s-a)の違い|どこからどこまでの熱抵抗か

データシートの熱抵抗が何種類もある理由と、どこからどこまでかがわかる

違いを確かめる →
ショットキーと整流ダイオードの違い|置き換えの判断と使い分けを図解
違いがわかる
ショットキーと整流ダイオードの違い|置き換えの判断と使い分けを図解

2つのダイオードのデータシートの値を比べて、置き換えを判断できる

違いを確かめる →
抵抗・コンデンサ・コイルの違い|受動部品3兄弟を図解
違いがわかる
抵抗・コンデンサ・コイルの違い|受動部品3兄弟を図解

抵抗・コンデンサ・コイル、データシートで見る欄の違いの前に役目の違い

違いを確かめる →
IGBTとMOSFETの違いと使い分け|損失計算と選定フローチャートで即決する
違いがわかる
IGBTとMOSFETの違いと使い分け|損失計算と選定フローチャートで即決する

MOSFET と IGBT、データシートのどの値で選び分けるかがわかる

違いを確かめる →
計算力アップ・資格対策
ダイオードのVf(順方向電圧降下)とは?|0.7Vの正体と損失計算
計算力アップ
ダイオードのVf(順方向電圧降下)とは?|0.7Vの正体と損失計算

データシートの VF から、ダイオードの損失を計算できる

計算してみる →
トランジスタのバイアス回路の種類と計算|固定・自己・電流帰還バイアスを図解
計算力アップ
トランジスタのバイアス回路の種類と計算|固定・自己・電流帰還バイアスを図解

hFE のばらつきに強いバイアス回路を、計算で確かめられる

計算してみる →
抵抗値Ω(オーム)とは?1Ωの意味とkΩ・MΩ、オームの法則の計算例
計算力アップ
抵抗値Ω(オーム)とは?1Ωの意味とkΩ・MΩ、オームの法則の計算例

Ω・kΩ・MΩ の大きさを、オームの法則の例題で確かめる

計算してみる →
オームの法則 V=IR とは?電圧・電流・抵抗の関係を「水道管」で図解|例題つき
計算力アップ
オームの法則 V=IR とは?電圧・電流・抵抗の関係を「水道管」で図解|例題つき

データシートの電圧と電流から、抵抗をオームの法則で求められる

計算してみる →

タグ

-回路設計
-
