接地工事とは?電気の「逃げ道」を地面につくる工事

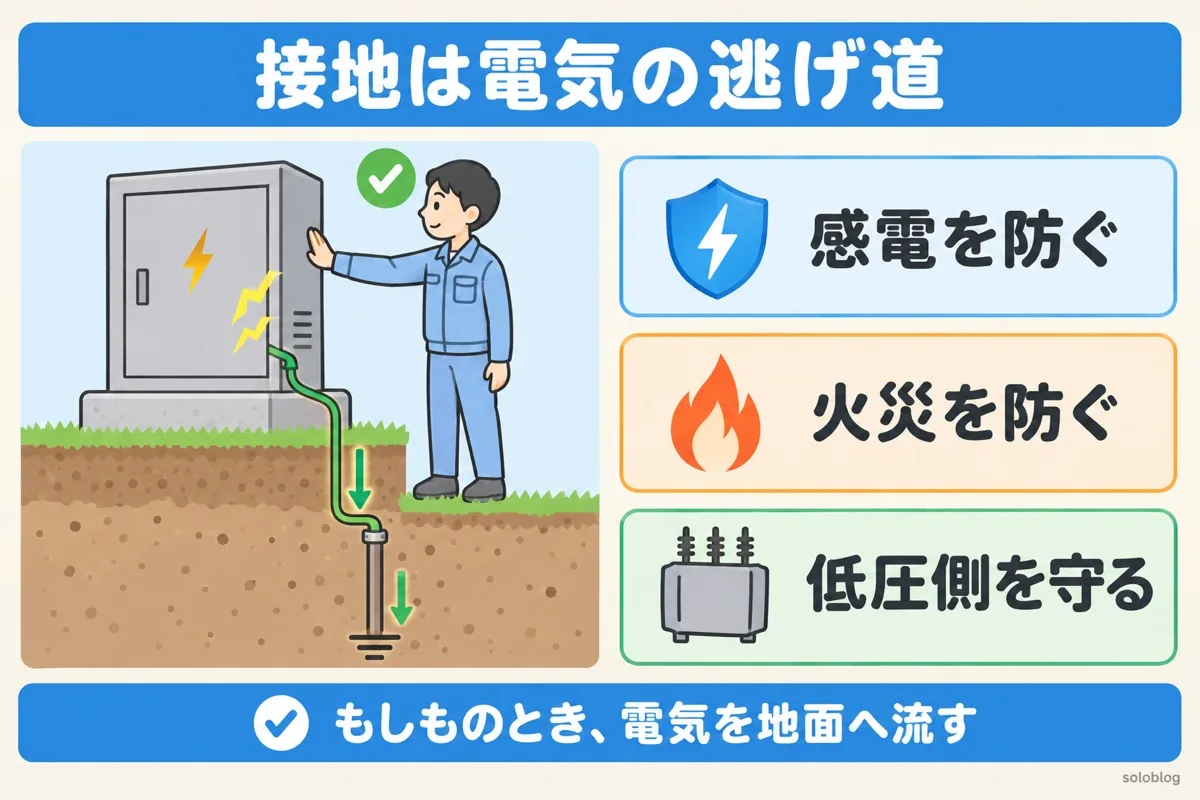

接地(アース)は、もしものときに電気を地面へ逃がす道です。機器の中で絶縁が傷んで外箱に電気が漏れても、外箱が地面とつながっていれば、電気は人の体ではなく接地線を通って地面へ流れます。
| 目的 | どう役立つか |
|---|---|
| 感電を防ぐ | 漏れた電気を接地線へ流し、外箱の電位が上がるのを抑える |
| 火災を防ぐ | 漏電を早く検出し、遮断器を確実に動かす |
| 低圧側を守る | 高圧と低圧がふれたとき(混触)に、低圧側の電位が上がりすぎないようにする(B種) |
どんな接地をどこに施すかは、電気設備に関する技術基準を定める省令(電技)第10条・第11条を受けて、電気設備の技術基準の解釈(電技解釈)に具体的に書かれています。
電技と電技解釈の違い

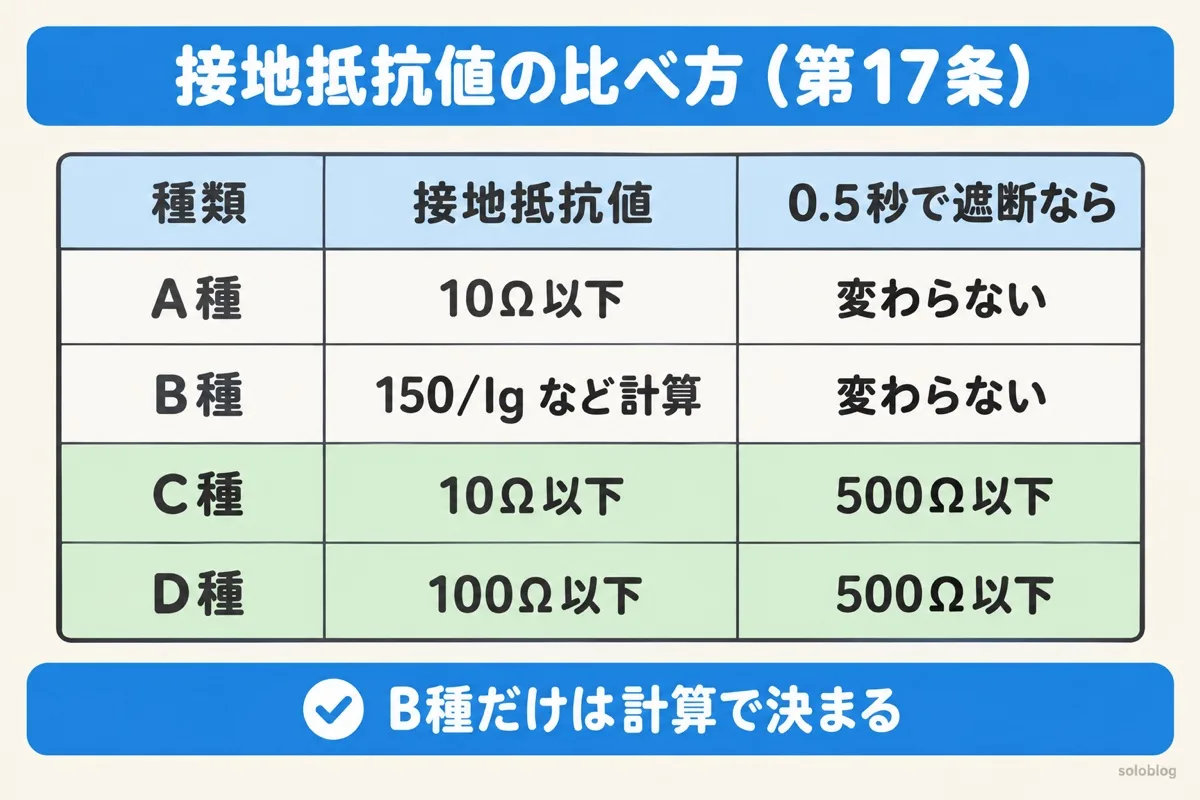

A種・B種・C種・D種の接地抵抗値と接地線(第17条)
| 種類 | 接地抵抗値 | 接地線(軟銅線の場合) |
|---|---|---|
| A種 | 10Ω以下 | 直径2.6mm以上(引張強さ1.04kN以上の金属線でもよい) |
| B種 | 150/Ig 以下(混触時に1〜2秒で遮断するなら300/Ig、1秒以内なら600/Ig) | 直径2.6mm以上(高圧と低圧を結合する変圧器など)。それ以外は直径4mm以上 |
| C種 | 10Ω以下(0.5秒以内に遮断する装置があれば500Ω以下) | 直径1.6mm以上(引張強さ0.39kN以上の金属線でもよい) |
| D種 | 100Ω以下(0.5秒以内に遮断する装置があれば500Ω以下) | 直径1.6mm以上(C種と同じ) |
Igは、変圧器の高圧側(または特別高圧側)の電路の1線地絡電流です。B種だけが、決まった数字ではなく計算で値が決まる点が大きな違いです。

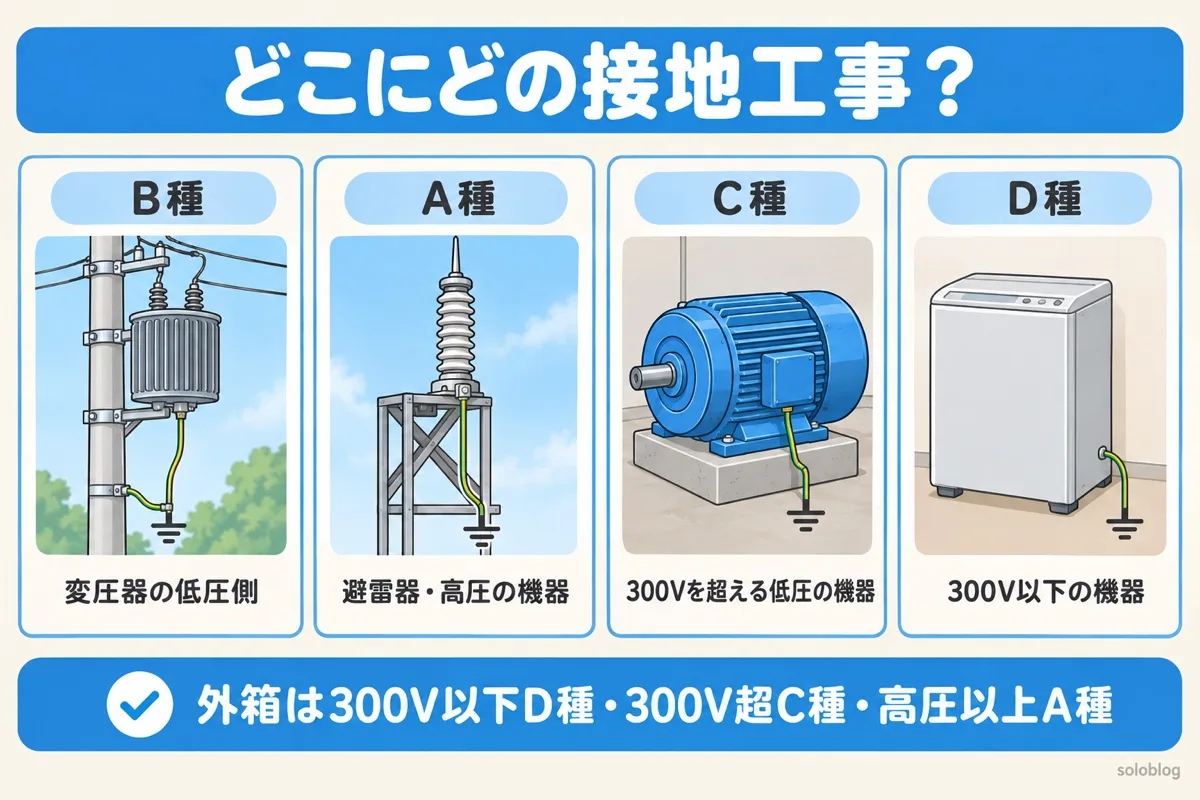

どこにどの接地工事を施すか
機械器具の金属製外箱等(第29条)
| 機械器具の使用電圧 | 接地工事 |
|---|---|
| 低圧 300V以下 | D種接地工事 |
| 低圧 300V超過 | C種接地工事 |
| 高圧または特別高圧 | A種接地工事 |
そのほかの場所
| 場所 | 接地工事 | 根拠 |
|---|---|---|
| 高圧・特別高圧と低圧を結合する変圧器の低圧側の中性点(300V以下で中性点に施し難いときは1端子) | B種 | 第24条 |
| 高圧計器用変成器の2次側電路 | D種 | 第28条 |
| 特別高圧計器用変成器の2次側電路 | A種 | 第28条 |
| 高圧・特別高圧の電路に施設する避雷器 | A種 | 第37条 |

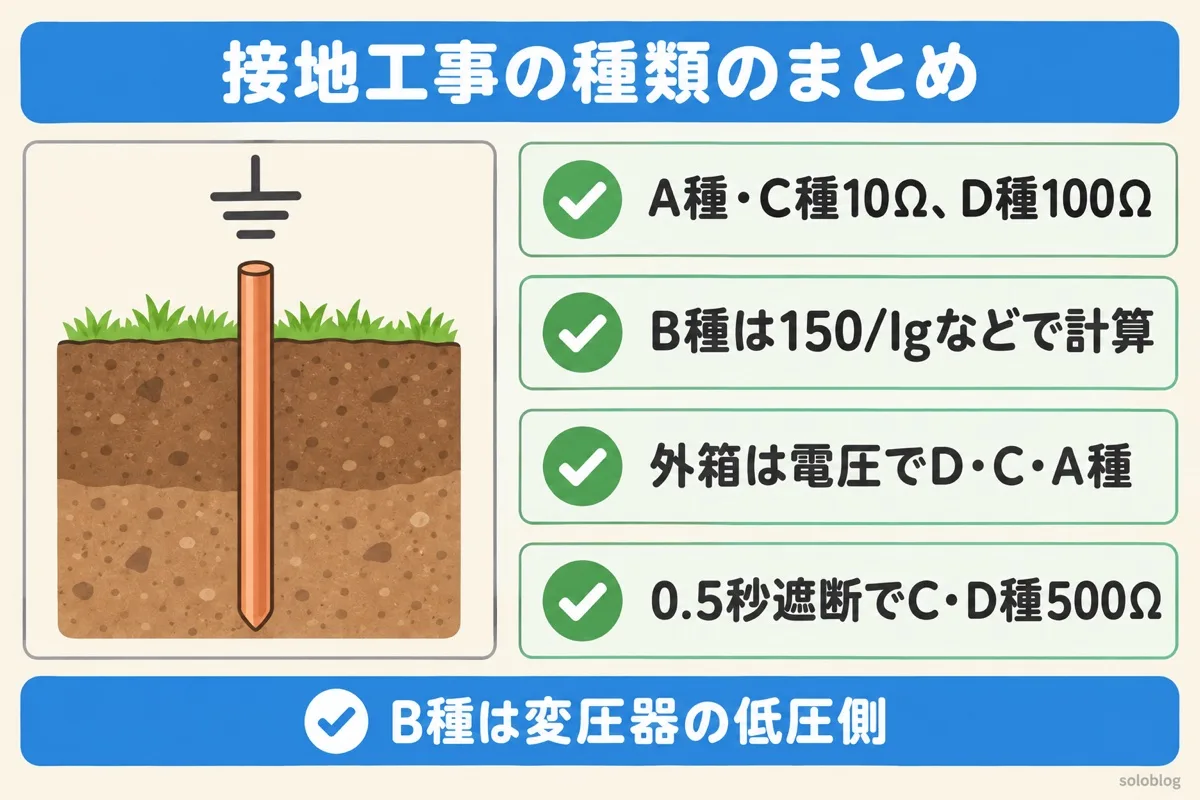

つまり、A種は高い電圧の機器と避雷器、B種は変圧器の低圧側、C種とD種は低圧の機器の外箱、と覚えると整理しやすくなります。
中性点接地方式(電力)との違い

500Ωに緩む条件と、接地を省略できる場合

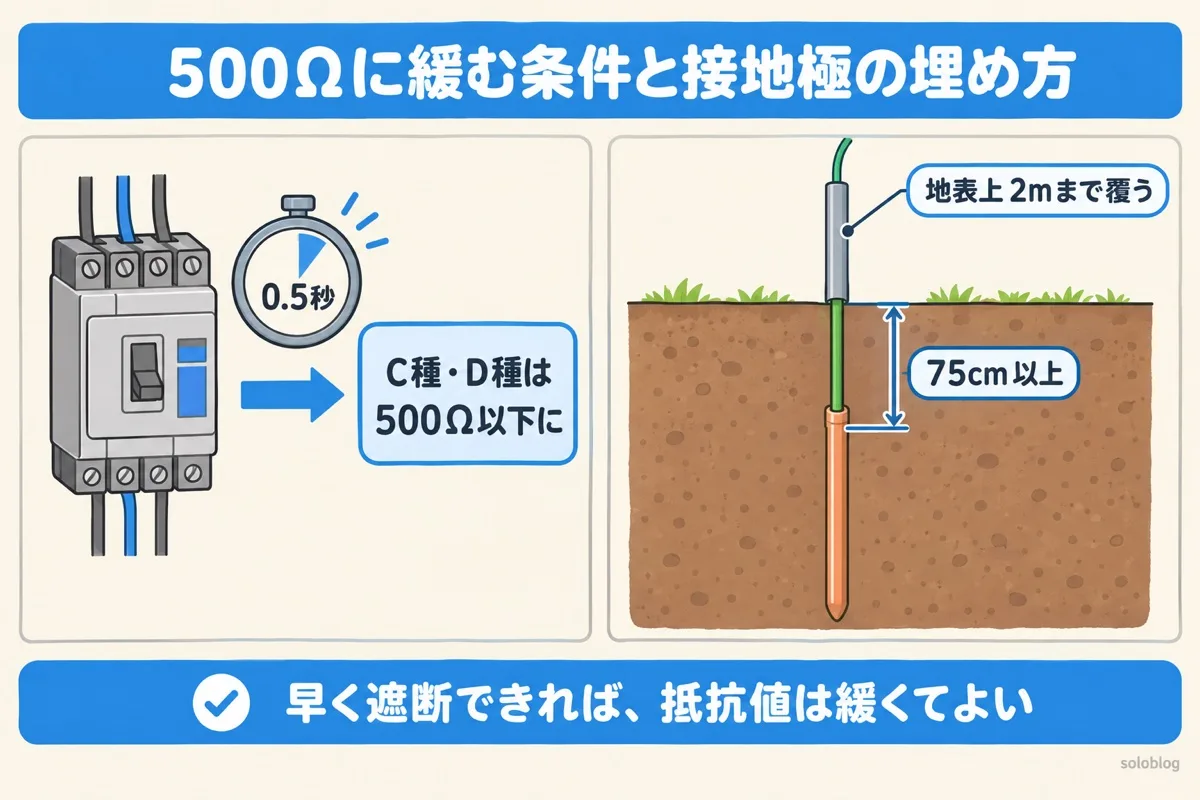

C種・D種が500Ωまで緩む条件
低圧電路で地絡が起きたときに、0.5秒以内に自動的に電路を遮断する装置(漏電遮断器など)を施設すると、C種・D種の接地抵抗値は500Ω以下でよくなります。早く遮断できれば、外箱に電圧がかかる時間が短くなるからです。
金属製外箱の接地を省略できる主な場合(第29条第2項)
| 省略できる場合 | 例 |
|---|---|
| 交流の対地電圧150V以下の機器を乾燥した場所に施設する | 乾いた部屋の100V機器 |
| 2重絶縁の構造の機器(電気用品安全法の適用を受けるもの) | 回マークの電動工具など |
| 定格感度電流15mA以下・動作時間0.1秒以下の電流動作型漏電遮断器を施設する(水気のある場所以外) | 高感度の漏電遮断器のある回路 |
| 低圧の機器を乾燥した木の床など絶縁性のものの上で扱う | 木製の床の上の作業台 |
接地極と接地線の施設(人が触れるおそれがある場所のA種・B種)
接地極は地下75cm以上に埋め、鉄柱の近くでは底面から30cm以上深くするか地中で1m以上離します。接地線の地下75cmから地表上2mまでは、合成樹脂管などで覆います(第17条第1項第三号)。
漏電遮断器と配線用遮断器の違い

どの接地工事?判定ツール
機器の種類と使用電圧を選んでください。施す接地工事の種類、接地抵抗値の上限、接地線の太さ、根拠の条文を表示します。
選んだ内容は画面の中で判定するだけで、どこにも送信されません。条文の例外(接地を省略できる場合など)は本文を確かめてください。
電験三種での出題と、よくある間違い
法規では、接地抵抗値の数字を問う穴埋めと、B種・D種の接地抵抗値を求める計算が出ています(平成22年度 問12、令和6年度上期 問13など。B種接地工事だけの計算は令和元年度 問13、令和5年度上期 問12、令和6年度下期 問4)。

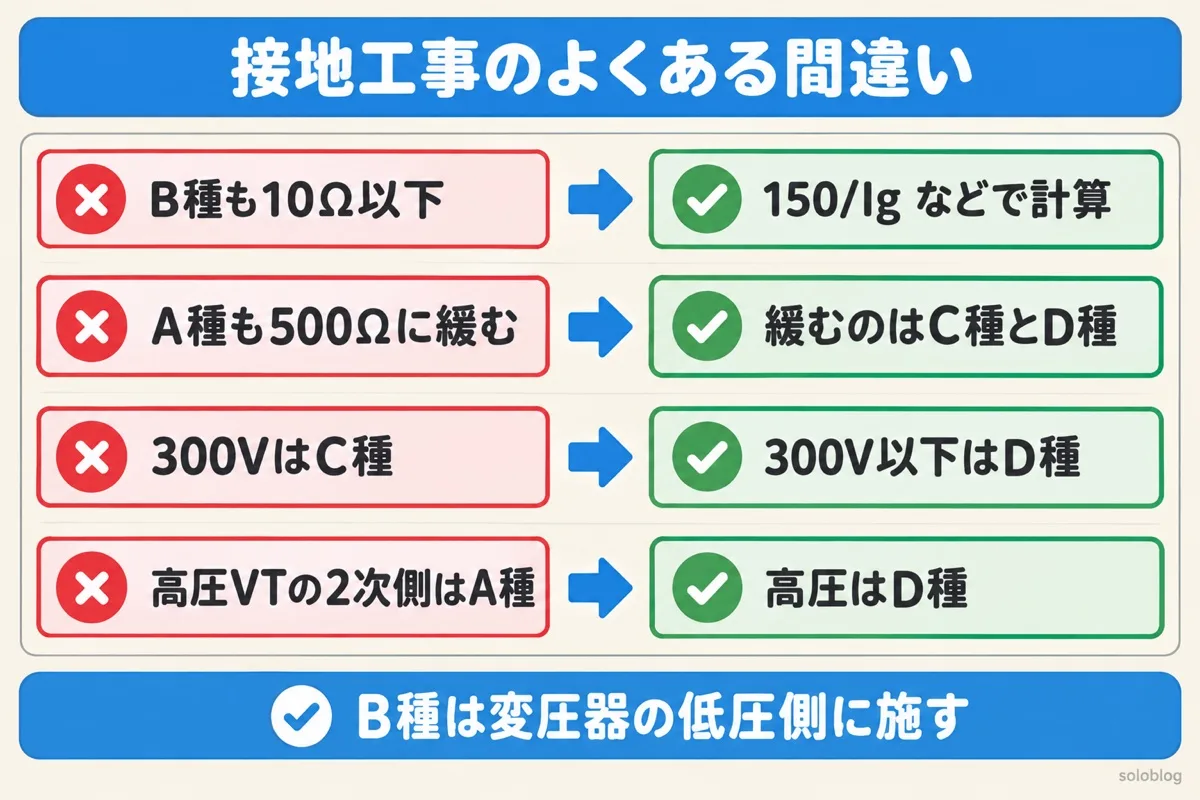

| よくある間違い | 正しい考え方 |
|---|---|
| B種も10Ω以下 | B種は150/Igなど計算で決まる |
| A種も0.5秒で500Ωに緩む | 500Ωに緩むのはC種とD種だけ |
| 300Vの機器はC種 | 300V以下はD種、300Vを超えるとC種 |
| 高圧計器用変成器の2次側はA種 | 高圧はD種、特別高圧はA種 |
| B種は機器の外箱に施す | B種は変圧器の低圧側の中性点(または1端子) |

ここからは、接地工事の種類と接地抵抗値とあわせて出る決まりを、1つずつ節にまとめます。どの節も、条文の数字・図・過去問の順に読めます。
B種接地抵抗の計算|150/Ig・300/Ig・600/Igと1線地絡電流

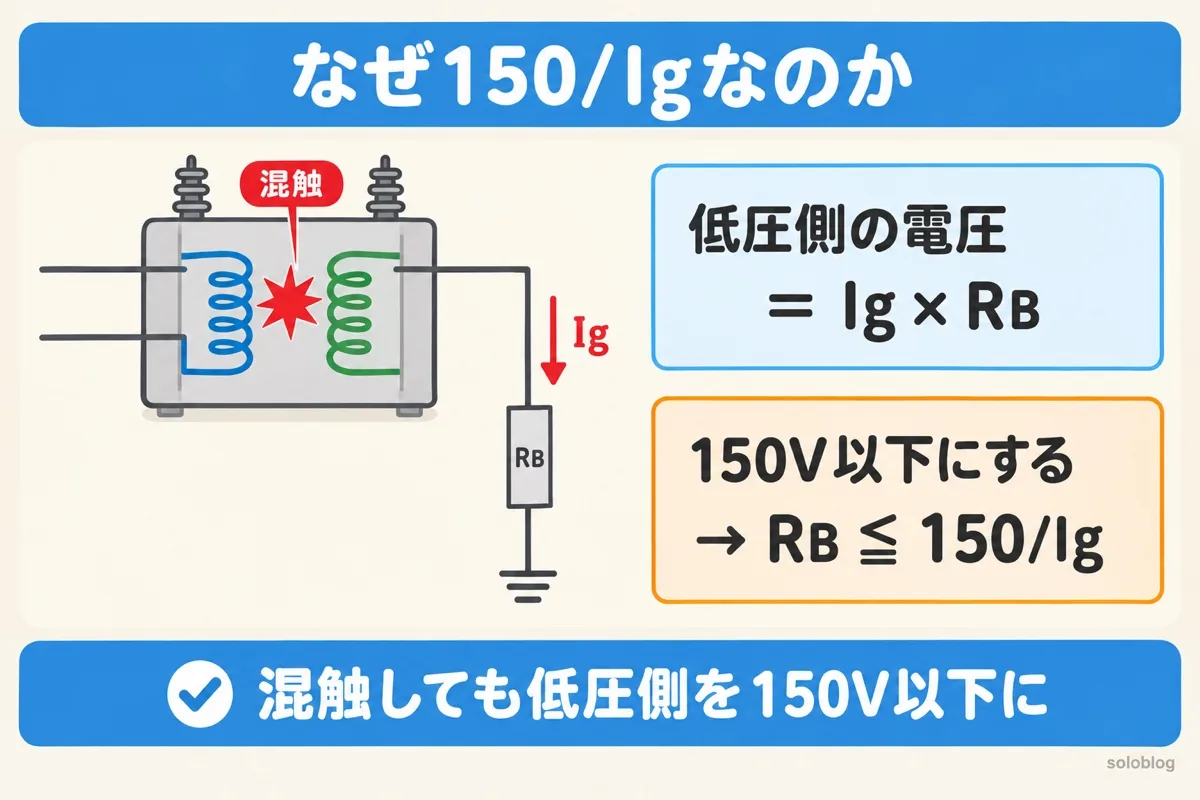

なぜ150/Igなのか?混触したとき低圧側を150Vにおさえるため
B種接地工事は、変圧器の中で高圧と低圧がふれた(混触した)ときの安全装置です。混触すると、高圧側の地絡電流 Ig が低圧側の接地を通って大地へ流れ、そのぶん低圧電路の対地電圧が上がります。
接地抵抗 RB が小さいほど、混触したときに低圧側の電圧は上がりにくくなります。150/Ig は、低圧側の対地電圧を150V以下におさえるための上限です。

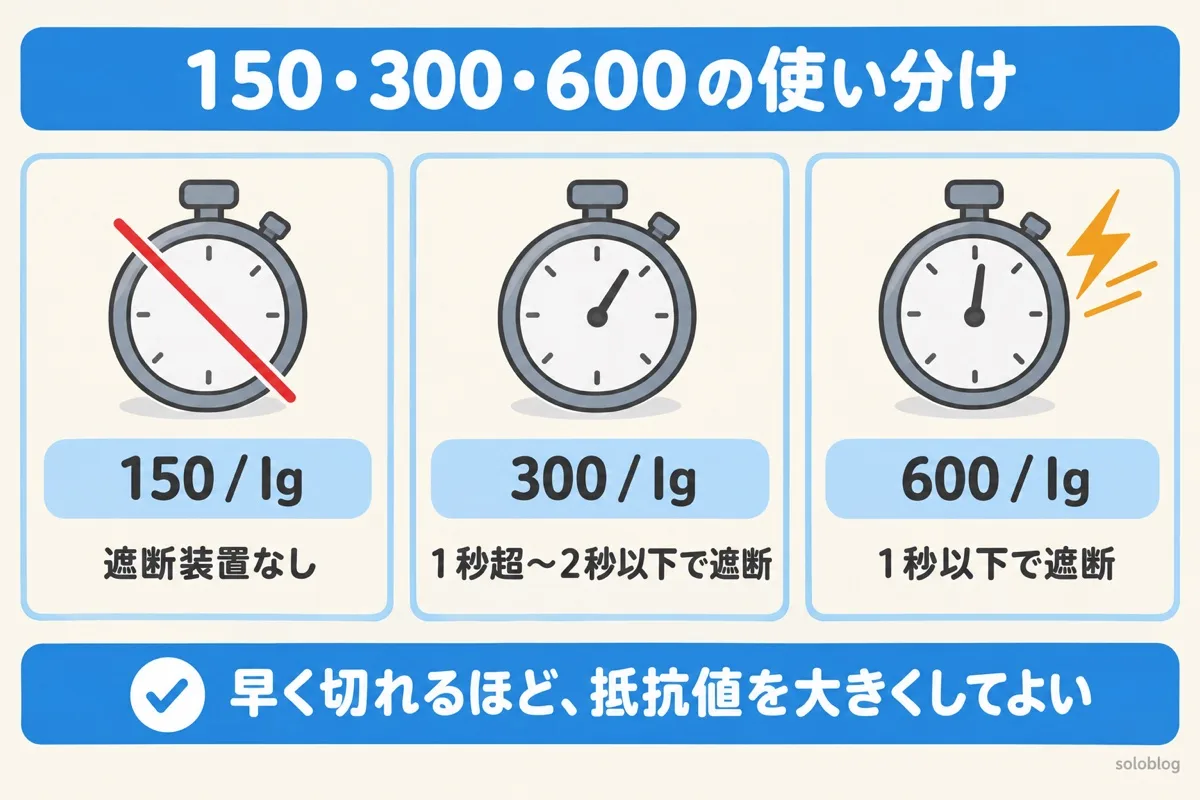

150/Ig・300/Ig・600/Igの使い分け(17-1表)
| 混触したときの遮断 | B種接地抵抗の上限 |
|---|---|
| 自動で遮断する装置がない(下記以外) | 150 / Ig |
| 1秒を超え2秒以下で遮断する | 300 / Ig |
| 1秒以下で遮断する | 600 / Ig |
300・600に緩められるのは、高圧または35,000V以下の特別高圧と低圧を結合する変圧器で、混触して低圧側の対地電圧が150Vを超えたときに、高圧(特別高圧)側を自動で遮断する装置がある場合です。早く切れるほど、電圧が上がっている時間が短いので、抵抗値を大きくしてよいという考え方です。

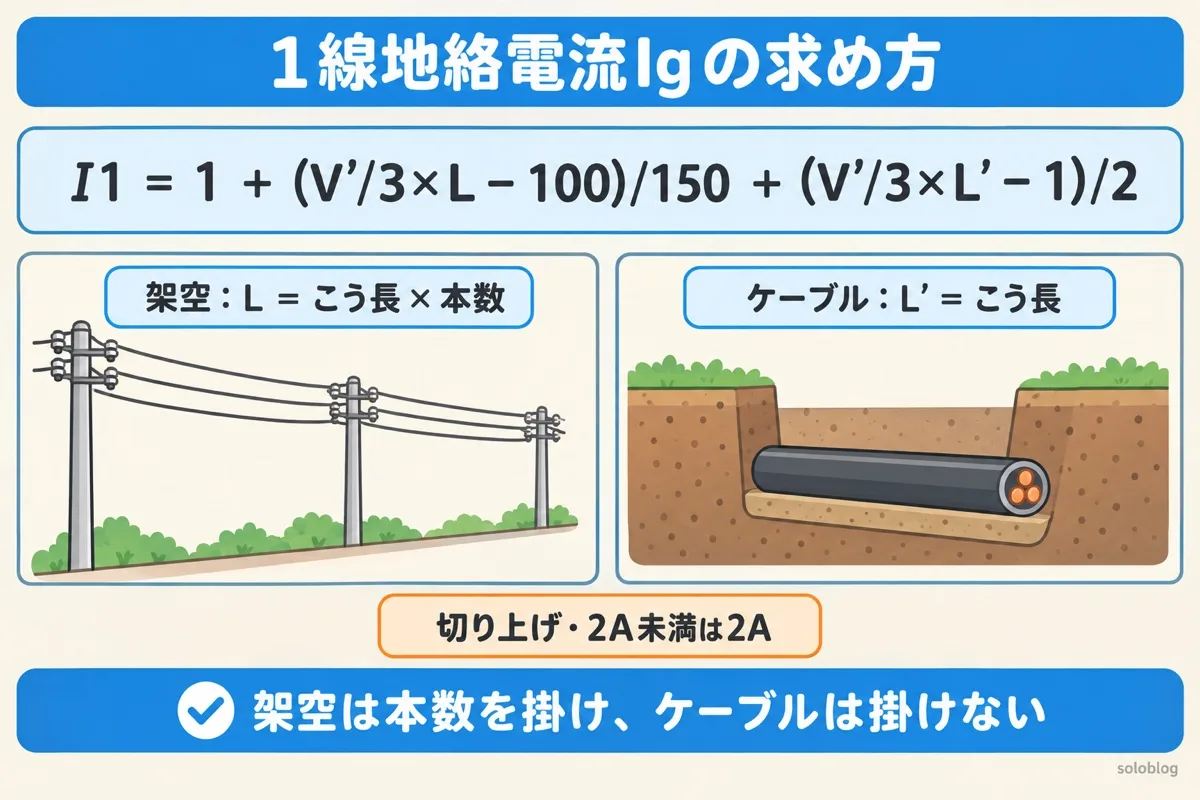

1線地絡電流Igの求め方(17-2表)
Igは実測値か、高圧電路では次の式で計算します(中性点非接地式の電路)。
| 記号 | 意味 | 注意 |
|---|---|---|
| V' | 公称電圧を1.1で割った電圧(kV) | 6.6kVなら V' = 6 |
| L | 架空電線路(ケーブル以外)の電線延長(km) | こう長 × 電線の本数(三相3線なら×3) |
| L' | ケーブルの線路延長(km) | こう長そのまま(本数を掛けない) |
計算のルール
| ルール | 内容 |
|---|---|
| 負の項は0 | 第2項・第3項が負になったら0にする |
| 切り上げ | 計算した I1 は小数点以下を切り上げる |
| 最小2A | 切り上げても2A未満なら2Aとする |
いちばん間違えやすいのは、架空は「電線延長」(本数を掛ける)、ケーブルは「線路延長」(掛けない)という区別です。

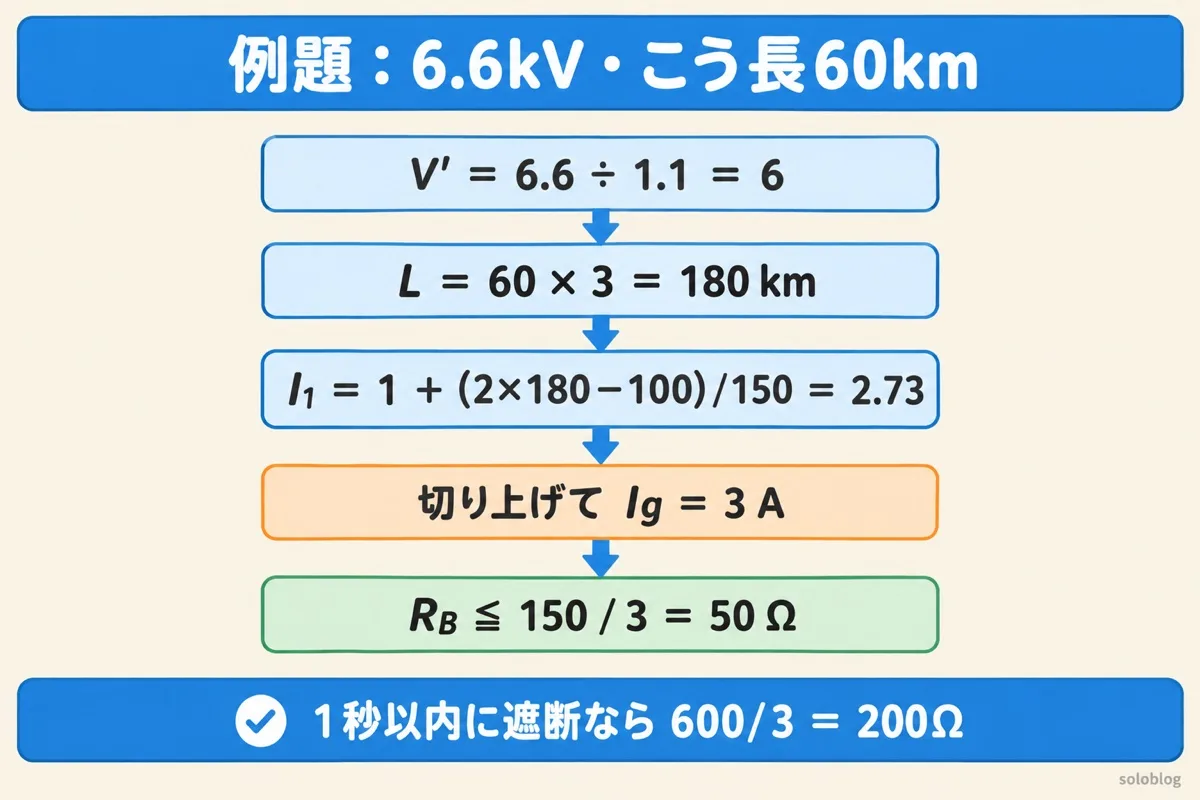

例題:6.6kVの配電線でB種接地抵抗の上限を求める
問題:公称電圧6.6kV、中性点非接地式の三相3線式の架空配電線路(こう長60km、ケーブルなし)に接続された柱上変圧器の低圧側に、B種接地工事を施します。混触時に自動遮断する装置がない場合と、1秒以内に遮断する装置がある場合の上限を求めます。
同じ母線にケーブル5kmもつながっていると、第3項 = (2 × 5 − 1) / 2 = 4.5 となり、I1 = 1 + 1.733 + 4.5 = 7.233 → 8A、上限は150 / 8 = 18.75Ω まで小さくなります。ケーブルは対地静電容量が大きいので、地絡電流がふえるからです。

外箱の対地電圧の計算|1線地絡でB種とD種に分かれる電圧

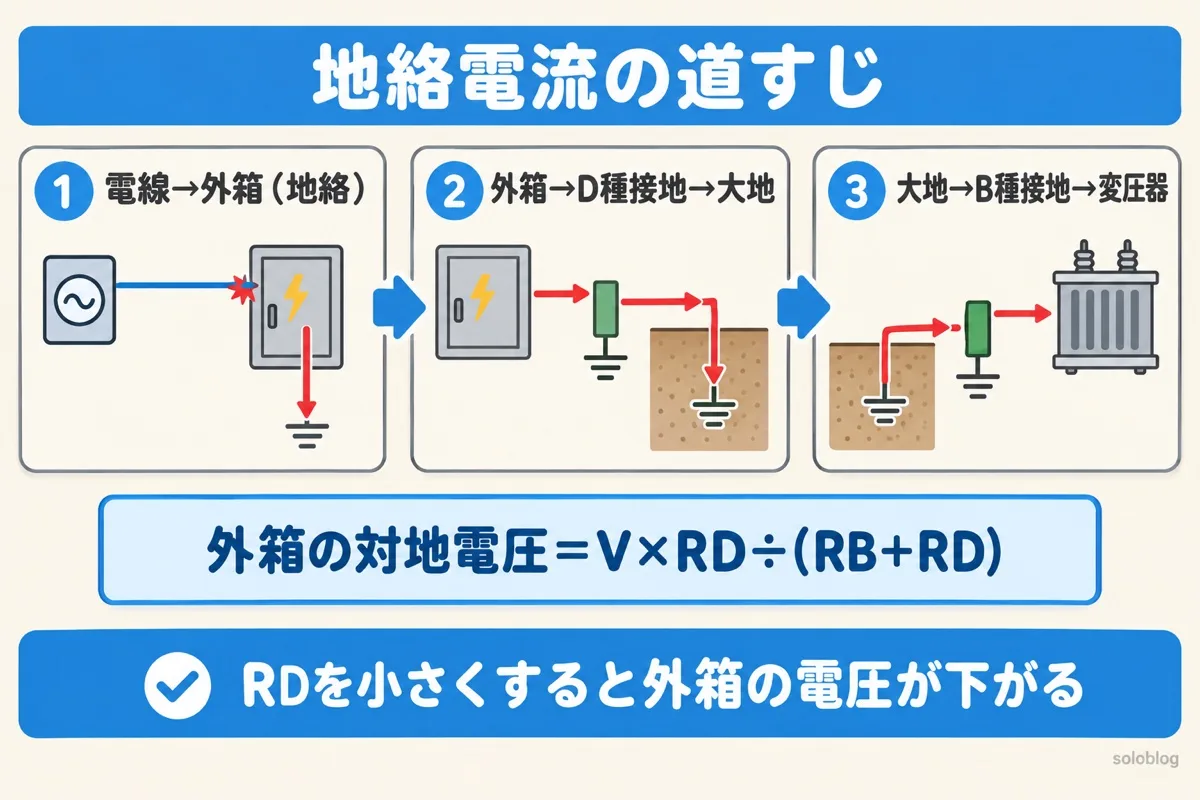

1線地絡で、電流はどこを通って戻るのか
高圧を低圧に下げる変圧器の低圧側には、B種接地工事(変圧器の低圧側の1点を大地につなぐ接地)が施されています。機器の金属製の外箱には、D種接地工事(300V以下の低圧機器の外箱の接地)が施されています。
機器の中で電線が外箱にふれると、電流は次の順に流れて、変圧器へ戻ります。
電流の通り道に、RDとRBが直列に入っています。電線や機器の中の抵抗は、接地抵抗に比べて小さいので無視します。

例題:D種接地抵抗で、外箱の電圧はどれだけ変わる?
対地電圧100Vの低圧電路で、B種接地抵抗がRB=20Ωとします。機器が完全に地絡したときの、外箱の対地電圧を比べます(自作の例題です)。
| D種接地抵抗 RD | 地絡電流 I=100÷(20+RD) | 外箱の対地電圧 I×RD |
|---|---|---|
| 80Ω | 100÷100=1A | 80V |
| 40Ω | 100÷60≒1.67A | 約66.7V |
| 10Ω | 100÷30≒3.33A | 約33.3V |
電験三種の過去問で確かめる
この計算は、B種接地抵抗の上限を求める問題とセットで出題されます。
| 年度・問題 | 条件 | 答え |
|---|---|---|
| 平成25年度 問13(a) | 1線地絡電流3A、150Vを超えたら1.2秒で遮断 | B種の上限 RB=300÷3=100Ω |
| 平成25年度 問13(b) | 使用電圧100Vの電動ポンプが完全地絡。外箱を25V以下に | RD≒33.3Ω → 選択肢では30Ω |
| 平成21年度 問11・令和8年度上期 問12(再出題) | 対称三相3線式、一相の絶縁抵抗RG=100Ω、RB=15Ω、C=0.1μF、100V・50Hz | B種接地線の電流 約0.87A |

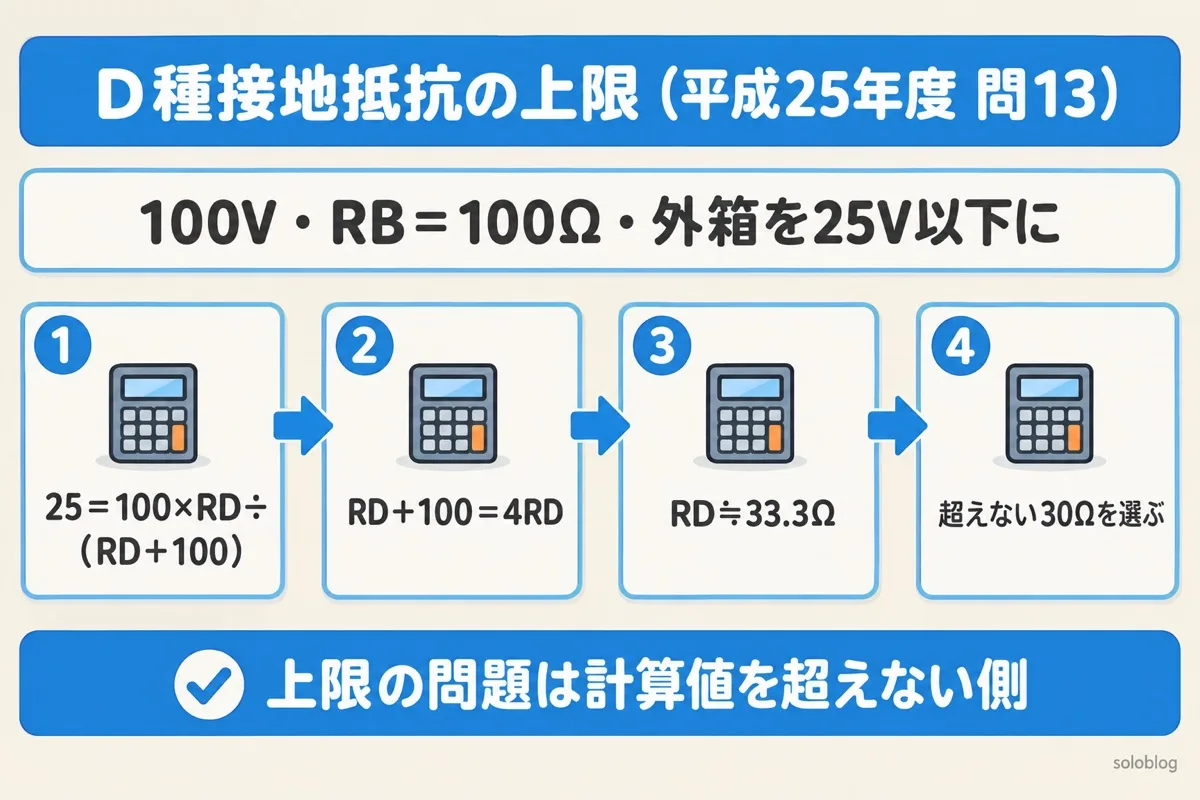

平成25年度 問13(b)の解き方
平成21年度 問11(b):静電容量はほとんど効かない
絶縁が下がった相の抵抗RGと、B種接地抵抗RBの直列に、電路の対地静電容量がRBと並列に入る回路です。接地線の電流は IB=E÷√((RG+RB)²+(6πfCRBRG)²) です。数値を入れると、6πfCRBRG≒0.141で、RG+RB=115に比べてとても小さいので、IB≒100÷115≒0.87Aになります。

接地抵抗の測定方法|電位降下法と補助接地極の配置
接地抵抗とは?測る値と、守る値
接地抵抗とは、接地極(地面に埋めた金属の棒や板)から大地へ電流が流れるときの「流れにくさ」です。漏電したときに機器の外箱の電圧を低く抑え、遮断器を確実に働かせるために、接地工事の種類ごとに上限の値が決まっています。
| 接地工事 | 接地抵抗値(電技解釈 第17条) | 主な対象 |
|---|---|---|
| A種 | 10Ω以下 | 高圧・特別高圧の機器の外箱、避雷器など |
| B種 | 150/Ig Ω以下(遮断装置により300/Ig・600/Ig) | 高圧と低圧を結ぶ変圧器の低圧側 |
| C種 | 10Ω以下(0.5秒以内に自動遮断するなら500Ω以下) | 300Vを超える低圧の機器の外箱など |
| D種 | 100Ω以下(0.5秒以内に自動遮断するなら500Ω以下) | 300V以下の低圧の機器の外箱など |
この値を守れているかは、工事のあとや定期点検で、実際に測って確かめます。そのための道具が接地抵抗計(アーステスタ)です。

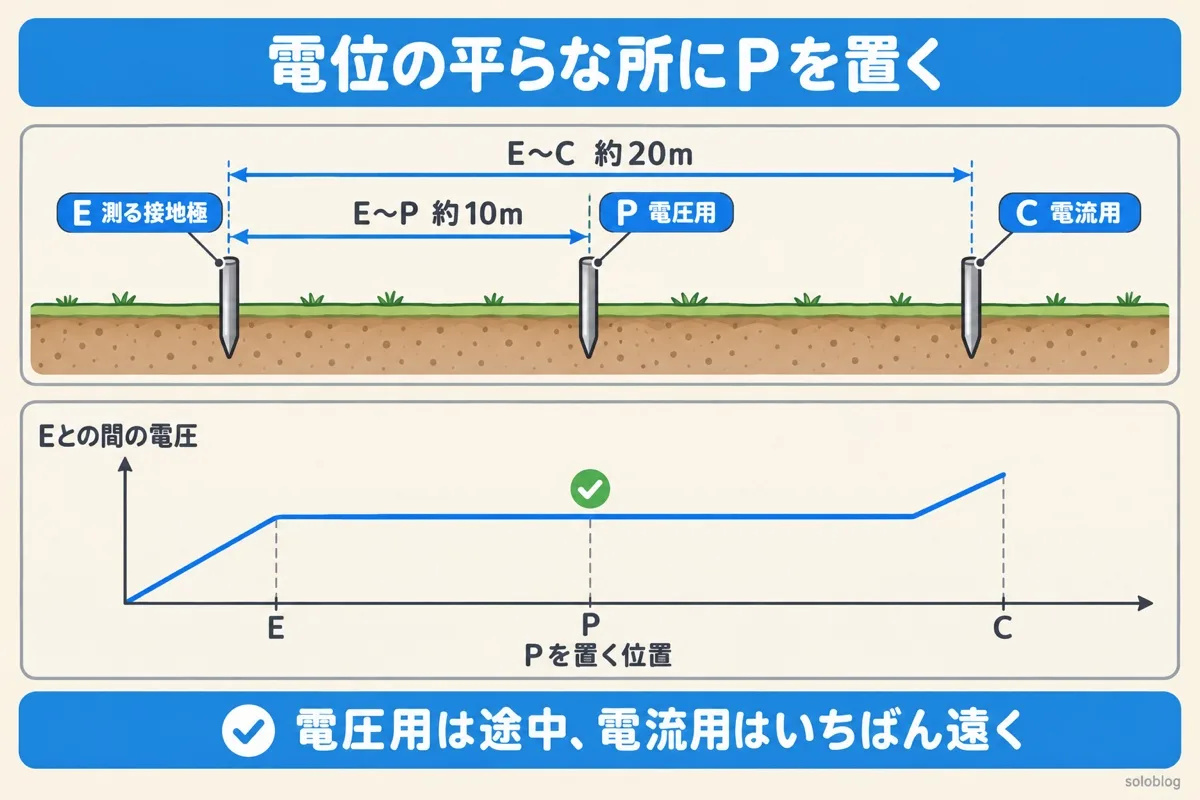

電位降下法(3極法)のしくみ
接地抵抗計には、E(被測定接地極)、P(電圧用補助極。Sと書くこともある)、C(電流用補助極。Hと書くこともある)の3つの端子があります。
Eのすぐ近くとCのすぐ近くでは、地面の電位が急に変わります。その間に、電位がほとんど変わらない平らな部分があり、Pをそこに置くと、Eの接地抵抗だけを測れます。そのため、E・P・Cを一直線に並べ、E〜Pを約10m、E〜Cを約20mにするのが一般的です。接地抵抗計の付属のリード線も、電圧用10m・電流用20mのように、この配置に合わせた長さのものがあります(横河計測 3235 の例)。

補助極を打てないときの2極法(簡易測定)
ビルの中や舗装された場所では、補助接地棒を打てないことがあります。その場合は、PとCの端子をつないで、接地抵抗の小さいことがわかっている既存の接地体(金属製の水道管や建物の接地など)を補助極の代わりに使う2極法で測ります。
| 3極法(電位降下法) | 2極法(簡易測定) | |
|---|---|---|
| 補助極 | 電圧用Pと電流用Cの2本を打つ | 既存の接地体を1つ使う(PとCをつなぐ) |
| 測れる値 | Eの接地抵抗 | Eの接地抵抗+補助に使った接地体の接地抵抗 |
| 向いている場面 | A種・B種など、小さい値を正確に測るとき | D種など、簡単な接地の確認 |
電験三種の過去問:接地極の長さと補助極の配置

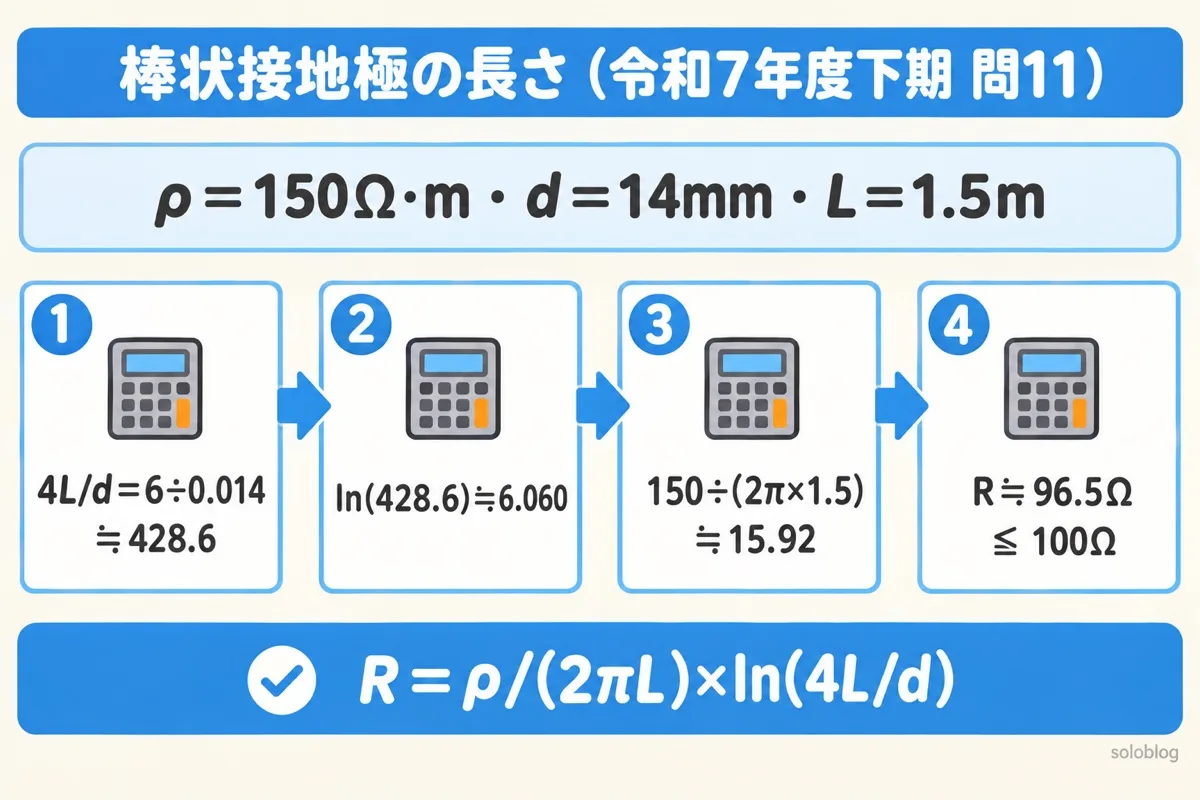

令和7年度下期 問11では、棒状接地極の長さの計算(a)と、補助接地極の配置(b)が出題されました。
ρは大地抵抗率[Ω·m](土の電気の通しにくさ)、Lは接地極の長さ[m]、dは直径[m]、lnは自然対数です。ρ=150Ω·m、d=14mmで、R≦100Ωにするのに要る最小の長さを求める問題でした。
(b)は、Eから一直線上にS(電圧用)、さらに遠くにH(電流用)を置く配置が正解でした。電圧用の補助極が、Eと電流用の補助極の間にあることを覚えておきましょう。
例題:接地極を長くすると接地抵抗はどれだけ下がる?
