【電験三種・理論】交流回路 完全攻略ロードマップ｜「交流が意味不明」な初心者が20ステップで得点源にする学習順序ガイド

電験三種の理論科目で、最も多くの受験生が挫折するのが「交流回路」です。

その理由はシンプルで、直流回路とは違い、「電圧や電流が時間で変化する」という概念が加わるから。この一点だけで、突然「sin」「cos」「虚数j」「ベクトル」といった数学的な道具が必要になり、多くの人がパニックを起こします。

でも安心してください。交流回路は、正しい順番で、一つずつ積み上げていけば、必ず理解できます。

この記事は、交流回路の学習を「20の小さなステップ」に分解し、どこから始めて、どの順番で学べばいいかを示す「迷子にならない地図」です。

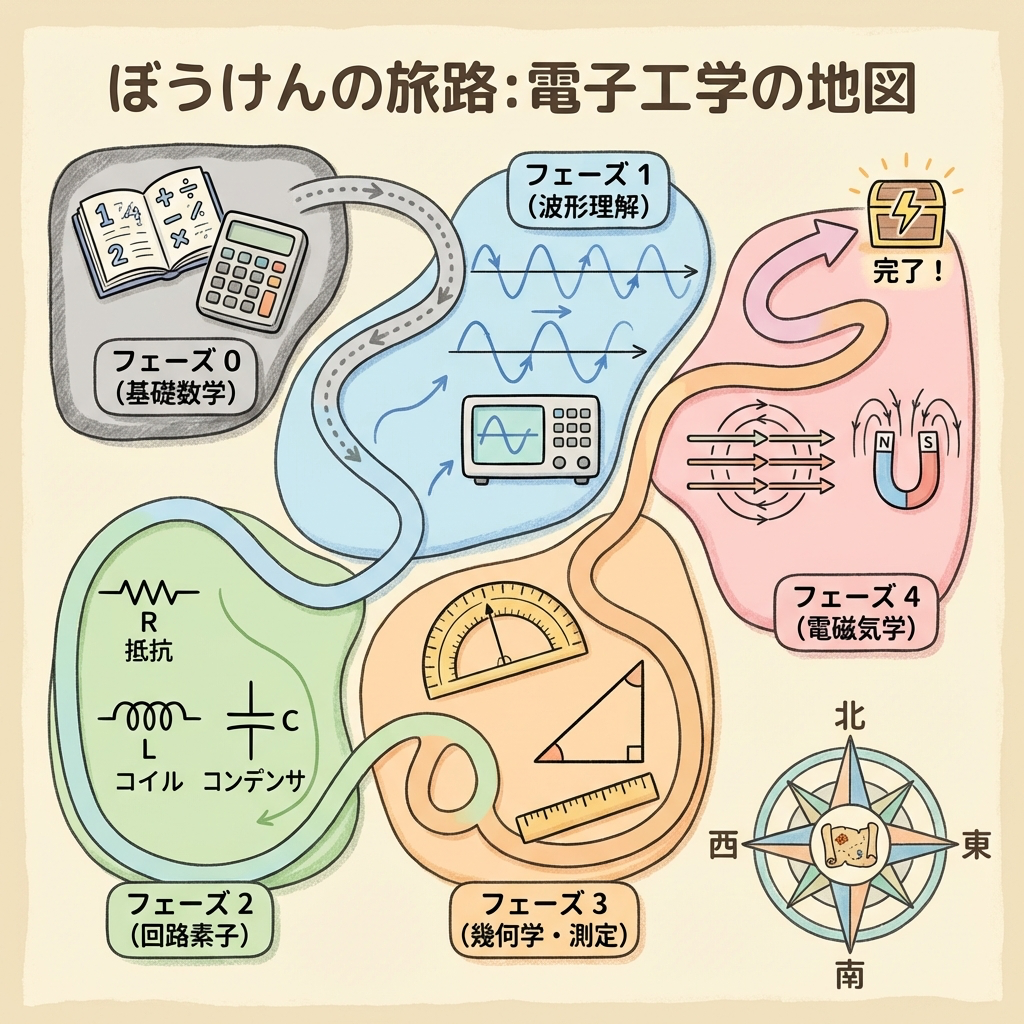

🗺️ 交流回路 20ステップ攻略マップ【全体像】

まずは全体像を見てください。交流回路の学習は、大きく5つのフェーズに分かれます。

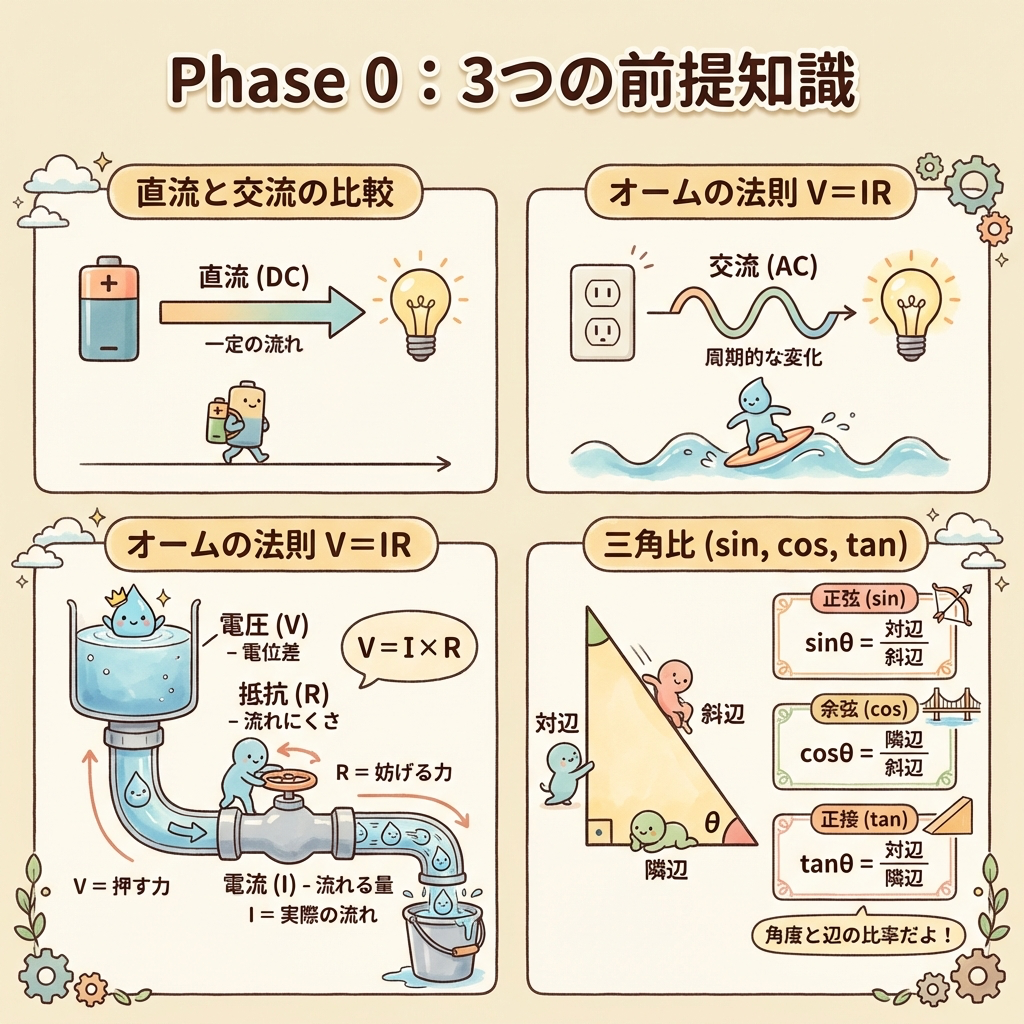

⚙️ Phase 0：前提知識（Step 1〜3）

交流回路に入る前に、3つの前提知識を確認しましょう。ここがグラグラだと、交流回路は絶対に理解できません。逆に言えば、ここがしっかりしていれば、交流は怖くありません。

Step 1：交流と直流の違いを「ざっくり」知る

まず最初に、「そもそも交流って何？直流と何が違うの？」をざっくり理解するところから始めましょう。

直流は「一方通行の川」、交流は「行ったり来たりする波」。たったこれだけです。でも、この「行ったり来たりする」という性質が、計算を一気に複雑にします。

まずは下の記事で、交流と直流の違いを歴史的な背景も含めて理解してください。

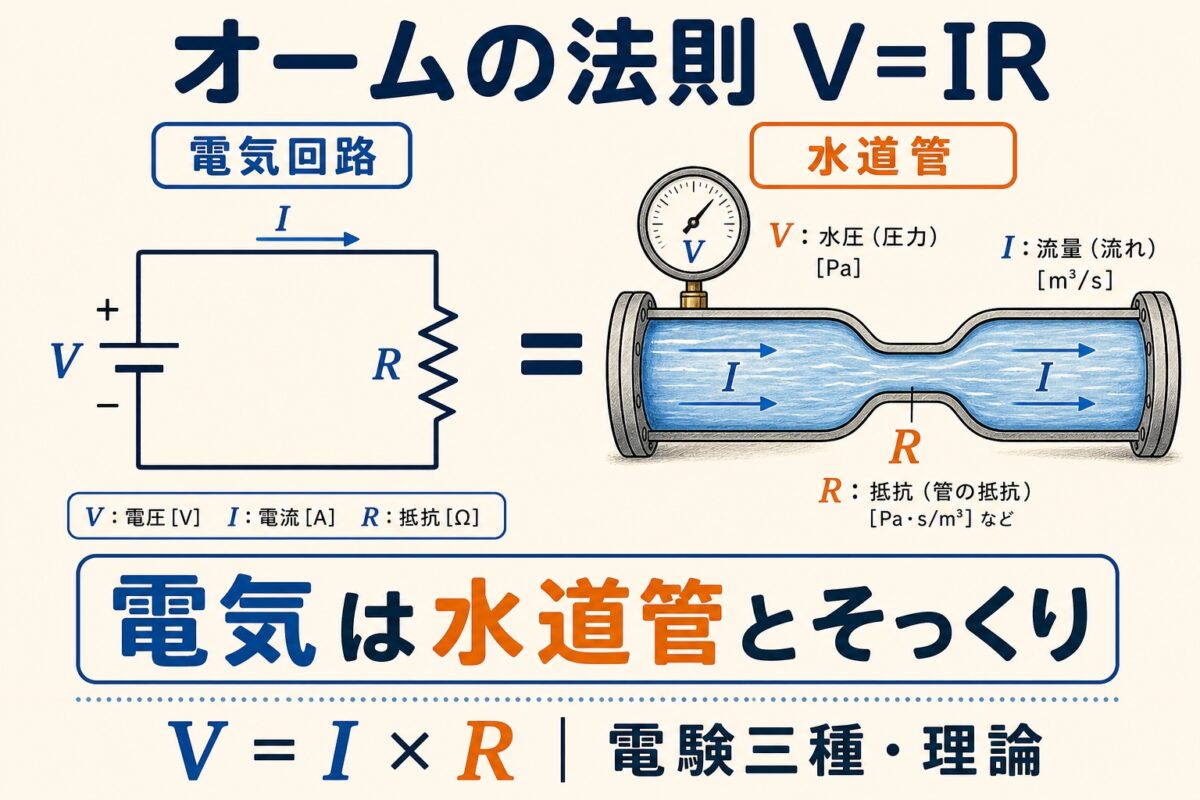

Step 2：オームの法則と直流回路の基本を固める

交流回路は、直流回路の「拡張版」です。直流でオームの法則（V=IR）が使えない人は、交流で100%詰みます。

直流回路で押さえるべきことは、「電圧=電流×抵抗」「直列と並列の合成抵抗」「キルヒホッフの法則」の3つ。もし不安なら、先に直流回路を復習してから戻ってきてください。

Step 3：三角関数（sin・cos・tan）を「最低限」理解する

交流の世界に入ると、必ず「sinθ」「cosθ」が出てきます。 これは避けて通れません。

でも安心してください。電験三種に必要な三角関数は、高校数学で習う範囲のごく一部です。「直角三角形の辺の比」という意味さえ掴めれば、交流回路の計算はグッと楽になります。

三角関数に苦手意識がある方は、下の記事で「sinが出た瞬間フリーズする人」を救う解説をしていますので、先に読んでおいてください。

🌊 Phase 1：交流の正体を知る（Step 4〜7）

Phase 0をクリアしたあなたは、いよいよ交流の世界に入ります。このフェーズでは、「交流とはどんな波か？」を理解します。まだ回路は解きません。まずは「波そのもの」を知ることが大事です。

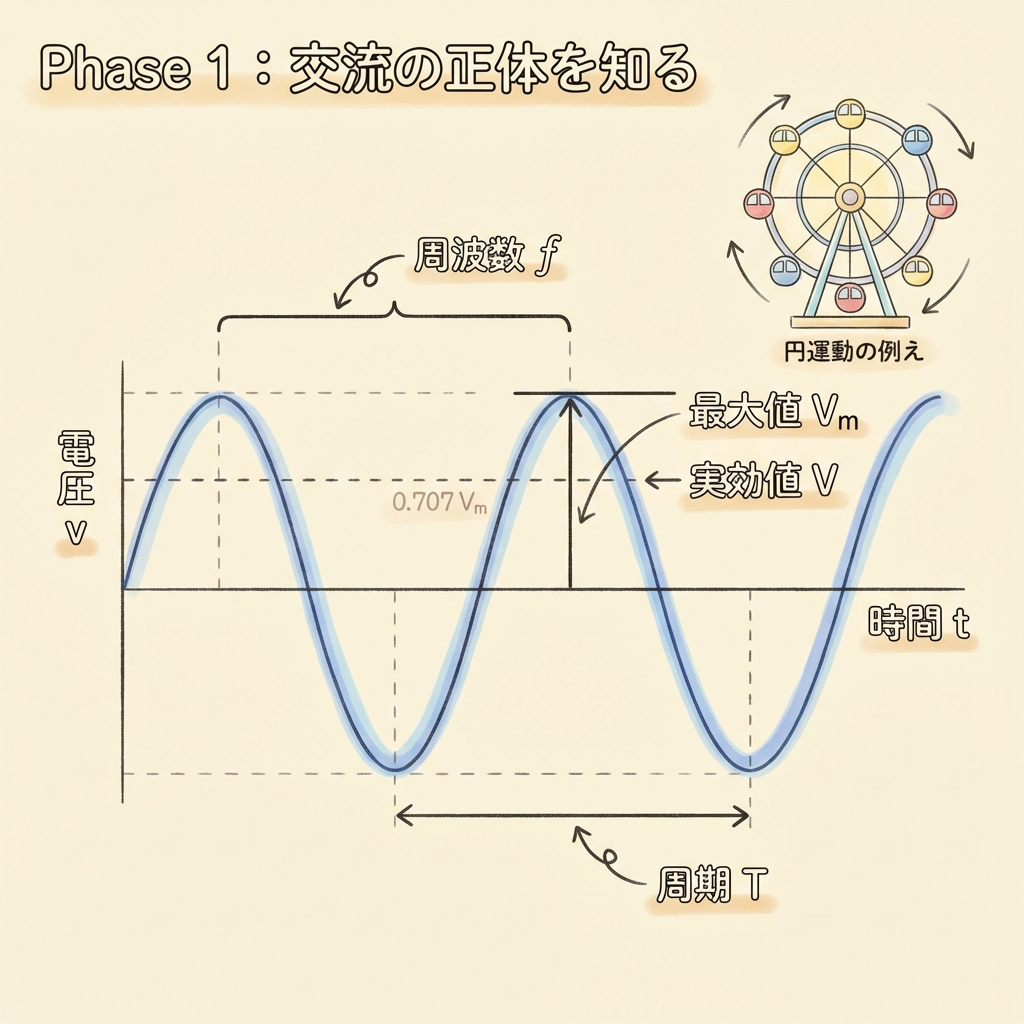

Step 4：交流とは何か？｜正弦波・周波数・周期を理解する

交流の電圧は、時間とともにsinカーブを描いて変化します。これを「正弦波（サイン波）」と呼びます。

ここで覚えるべきキーワードは3つだけ。

日本の家庭用コンセントは周波数50Hz（東日本）または60Hz（西日本）。つまり、1秒間に50〜60回も電圧が行ったり来たりしています。想像すると不思議ですよね。

Step 5：瞬時値と位相｜v = Vm sin ωt の意味を理解する

交流の式はv = Vm sin ωtという形で表されます。初心者はこの式を見た瞬間に固まりますが、分解すれば怖くありません。

たとえば、観覧車に乗っている人の「高さ」が時間とともに変化する様子をグラフにすると、sin波になりますよね。交流の電圧も同じように、時間とともに滑らかに変化しているのです。

Step 6：実効値・最大値・平均値｜なぜコンセントは「100V」なのか？

交流の電圧はsinカーブで常に変化しています。でも、コンセントは「100V」と表記されていますよね。「変化しているのに、なぜ1つの数字で表せるの？」という疑問が浮かびませんか？

答えは「実効値」です。

実効値とは、「その交流が直流だったとしたら、同じ仕事をする値」のこと。コンセントの100Vは、この実効値で表されています。実際の最大値は約141V（=100×√2）もあるのです。

電験三種の問題では、実効値と最大値の変換が頻出です。「÷√2で実効値」「×√2で最大値」と即座に変換できるようにしてください。

Step 7：複素数と虚数 j｜なぜ交流で「虚数」が出てくるのか？

「虚数 j って何？なんで電気に虚数が出てくるの？」——これは交流回路で最もよくある疑問です。

答えはシンプルです。交流の電圧や電流は「大きさ」と「位相（タイミングのズレ）」の2つの情報を持っています。この2つを1つの数式で同時に扱うために、複素数という道具を使うのです。

複素数は交流回路の「共通言語」です。最初は慣れなくて当然ですが、使っているうちに必ず手になじみます。まずは「j は90°回転を意味する」とだけ覚えておいてください。

🔧 Phase 2：交流の部品を知る（Step 8〜11）

Phase 1で「交流とはどんな波か」を理解しました。次は、回路の中の部品（R・L・C）が交流に対してどう振る舞うかを学びます。

直流回路で使う部品は「抵抗R」だけでしたよね。交流回路では、これに加えて「コイルL」と「コンデンサC」が登場します。この3つの部品が交流回路のすべてです。

Step 8：R・L・C素子の交流特性｜3つの部品の「性格」を知る

交流回路のR・L・Cには、それぞれ固有の「性格」があります。

ここで最も大事なのは、「コイルは電流が遅れる」「コンデンサは電流が進む」という位相のズレです。直流にはなかった概念なので、初心者がつまずく最大のポイントでもあります。

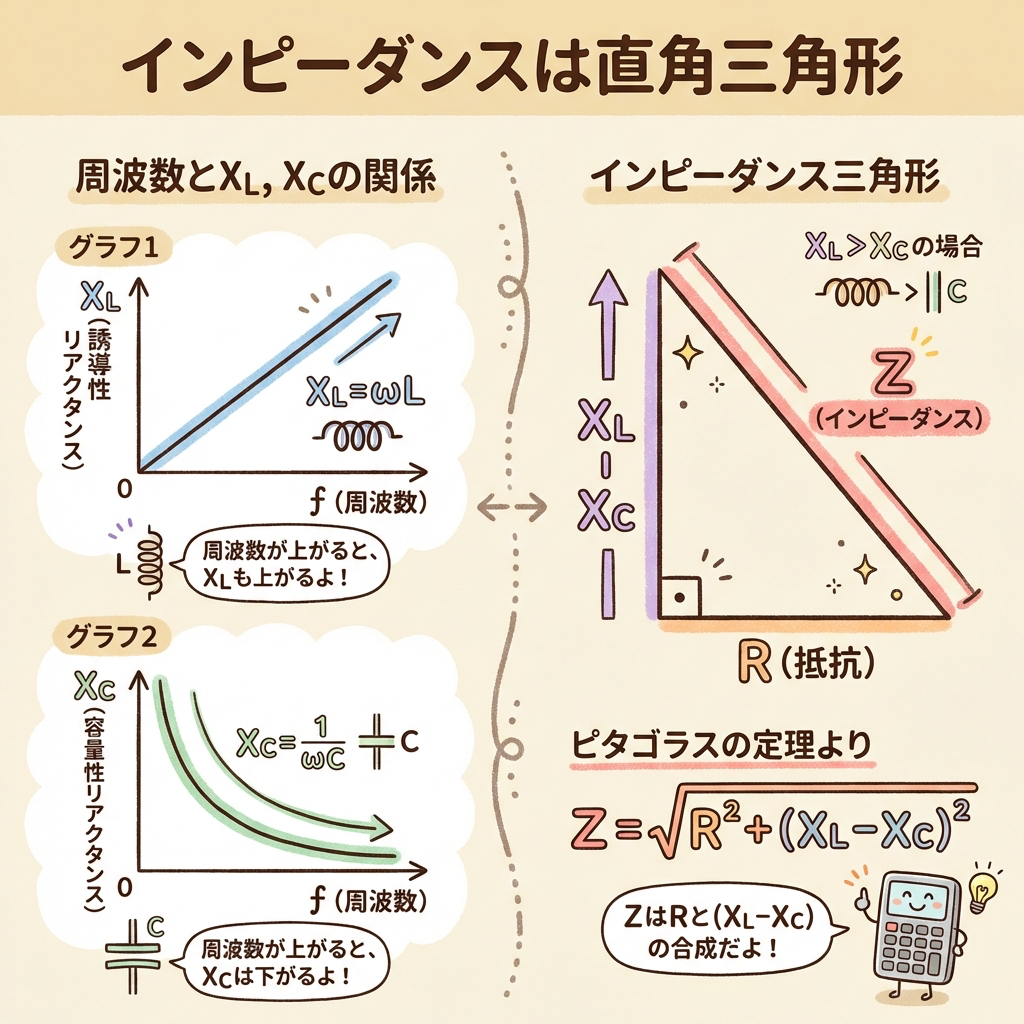

Step 9：リアクタンス（XL・XC）｜周波数で変わる「交流の抵抗」

直流ではR（抵抗）だけが電流の邪魔をしますよね。しかし交流では、コイルやコンデンサも電流の流れを妨げます。この「交流特有の抵抗みたいなもの」をリアクタンスと呼びます。

ポイントは、リアクタンスは周波数で変わるということ。直流の抵抗は一定でしたが、交流のリアクタンスは「波の速さ」によって大きくなったり小さくなったりします。これが交流回路の面白さであり、難しさでもあります。

Step 10：インピーダンス（Z）｜R・XL・XC を「合体」させる

ここが交流回路の核心です。

直流回路では、抵抗をまとめて「合成抵抗」を求めましたよね。交流回路では、R（抵抗）、XL（コイルのリアクタンス）、XC（コンデンサのリアクタンス）を合体させた「インピーダンスZ」を使います。

インピーダンスZがわかれば、交流版のオームの法則「V = IZ」が使えます。つまり、直流で「V=IR」を使っていたのと同じ感覚で交流回路を解けるようになるのです。

Step 11：アドミタンス（Y）｜並列回路は「逆数」で考えると楽

直列回路はインピーダンスZで解けますが、並列回路はどうでしょう？

直流回路でも並列の合成抵抗は「逆数の和の逆数」で面倒でしたよね。交流の並列回路では、アドミタンスY（=1/Z）という「インピーダンスの逆数」を使うと、計算が驚くほどシンプルになります。

📐 Phase 3：交流回路を解く（Step 12〜16）

ここからが電験三種の試験で実際に点数に直結するフェーズです。Phase 2までで学んだ部品の性質を使い、回路を解いていきます。

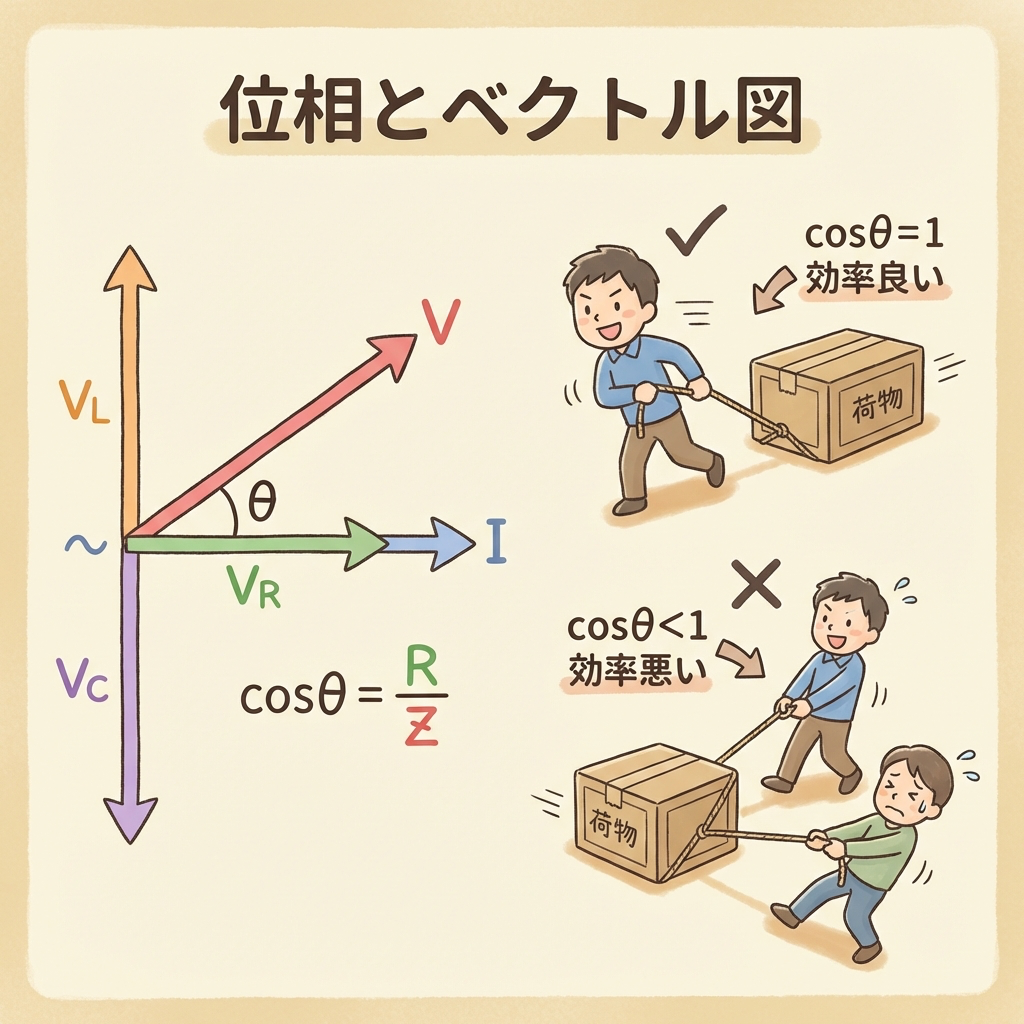

Step 12：位相と位相差｜ベクトル図で「ズレ」を可視化する

交流回路では、電圧と電流に「タイミングのズレ（位相差）」が生じます。このズレを目に見える形で表すのがベクトル図（フェーザ図）です。

ベクトル図は、交流回路の問題を解く上で最強の武器です。頭の中だけで計算するよりも、ベクトル図を描いた方が圧倒的にミスが減ります。

Step 13：力率（cosθ）｜電気を「どれだけ有効に使えているか」の指標

交流回路では、電圧と電流にズレがあるため、すべての電力が「仕事」に使われるわけではありません。

たとえば、2人で荷物を運ぶとき、2人の力の方向が完全に揃っていれば100%有効ですよね。でも、片方が斜めに引っ張っていたら、力の一部がムダになります。

この「力の方向のズレ」を数値化したのが力率（cosθ）です。

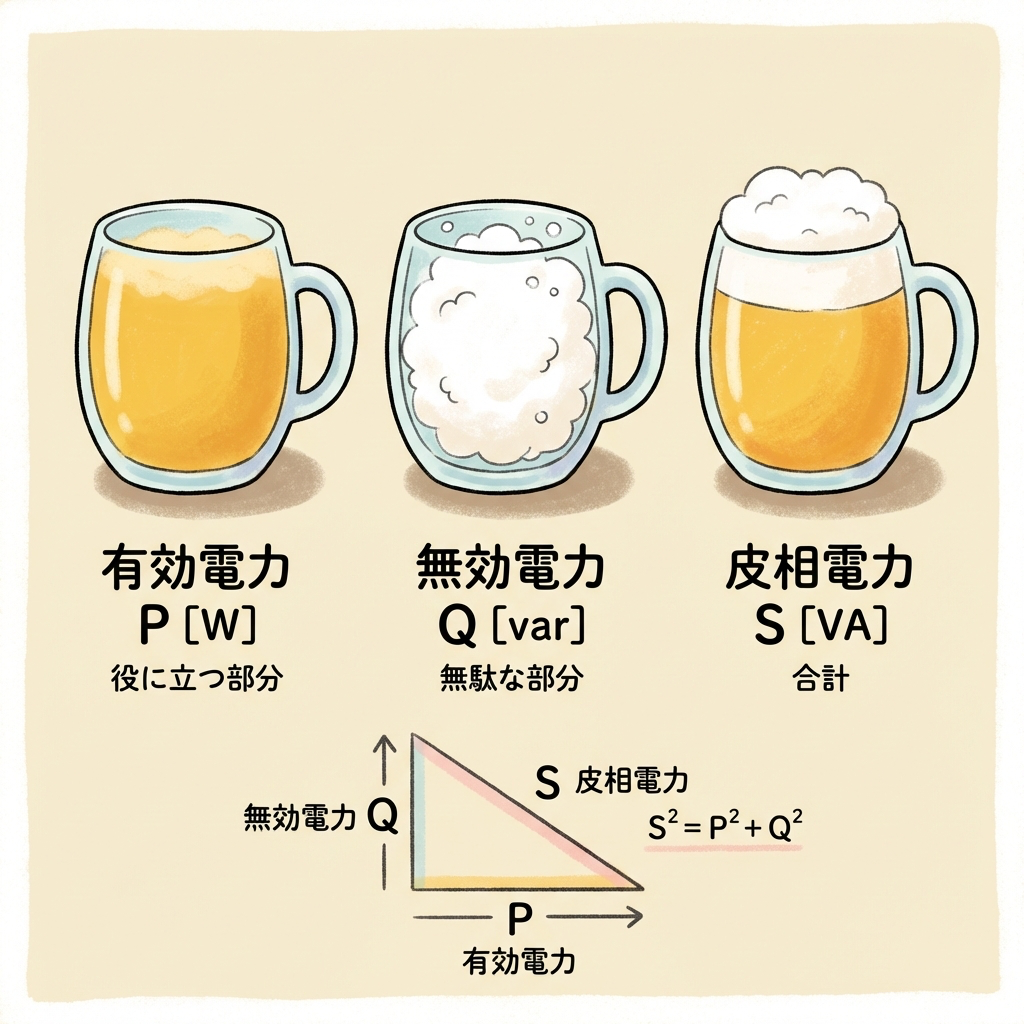

Step 14：有効電力P・無効電力Q・皮相電力S｜3つの電力の違い

力率を学んだあなたは、交流の電力が3種類あることを理解する準備ができています。

ここでもピタゴラスの定理が出てきましたね。交流回路は、突き詰めると「直角三角形の問題」だらけなのです。

Step 15：交流電力の計算｜P = VI cosθ を使いこなす

Step 14で電力の「意味」を学びました。ここでは、実際に数値を使って計算する練習をします。

交流電力の計算は、以下の3ステップで完結します。

Step 16：直列共振と並列共振｜特定の周波数で「何かが爆発する」現象

交流回路には、ある特定の周波数で電流や電圧が異常に大きくなる不思議な現象があります。それが「共振」です。

ラジオのチューニングを思い浮かべてください。ダイヤルを回して特定の周波数に合わせると、その局だけがクリアに聞こえますよね。これが共振の原理です。

直列共振と並列共振は真逆の性質を持ちます。試験では「共振周波数を求めよ」「共振時の電流は？」といった問題が頻出です。

⚡ Phase 4：三相交流に挑む（Step 17〜20）

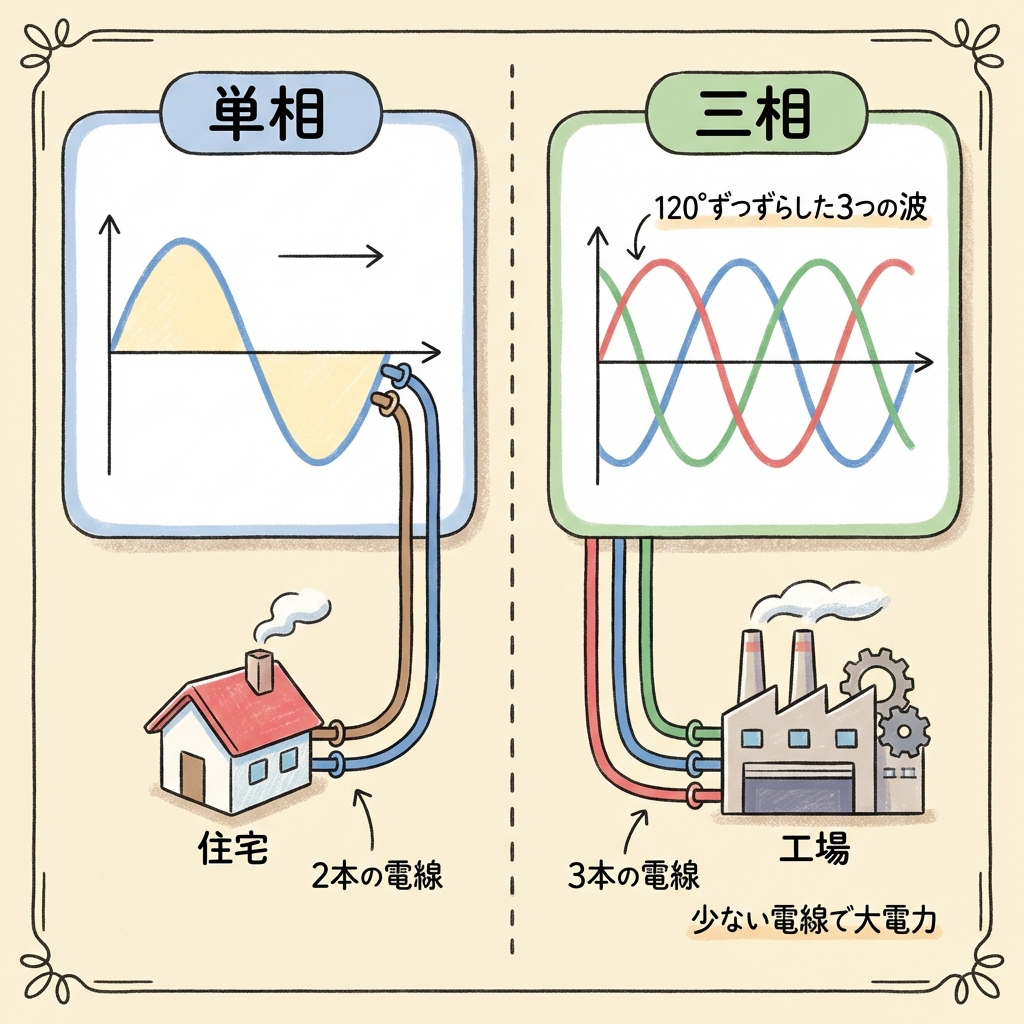

ここまでの内容は、すべて「単相交流」（電線2本の交流）の話でした。最後のフェーズでは、「三相交流」（電線3本の交流）を学びます。

三相交流は、工場や大型ビルなど大きな電力を使う場所で使われています。電験三種の試験でも、三相交流の計算問題は毎年のように出題される超重要分野です。

Step 17：三相交流とは？｜なぜ電線を3本にするのか

「交流は2本でいいのに、なぜわざわざ3本にするの？」——この疑問は当然です。

答えは、3本にした方がトータルの電線が少なくて済み、効率が良いから。1本の電線で送れる電力は限られていますが、120°ずつずらした3つの波を同時に送ると、少ない電線で大きな電力を効率よく届けられるのです。

Step 18：対称三相交流｜3つの波が「完全に揃っている」とは

三相交流の問題で前提となるのが、「対称三相交流」です。これは、3つの波の大きさがすべて同じで、位相が120°ずつきれいにずれている状態のこと。

電験三種で出題される三相交流の問題は、ほぼすべてこの「対称三相交流」です。つまり、「3つとも同じ大きさ」「120°ずつズレ」という前提で計算を進めてOKということです。

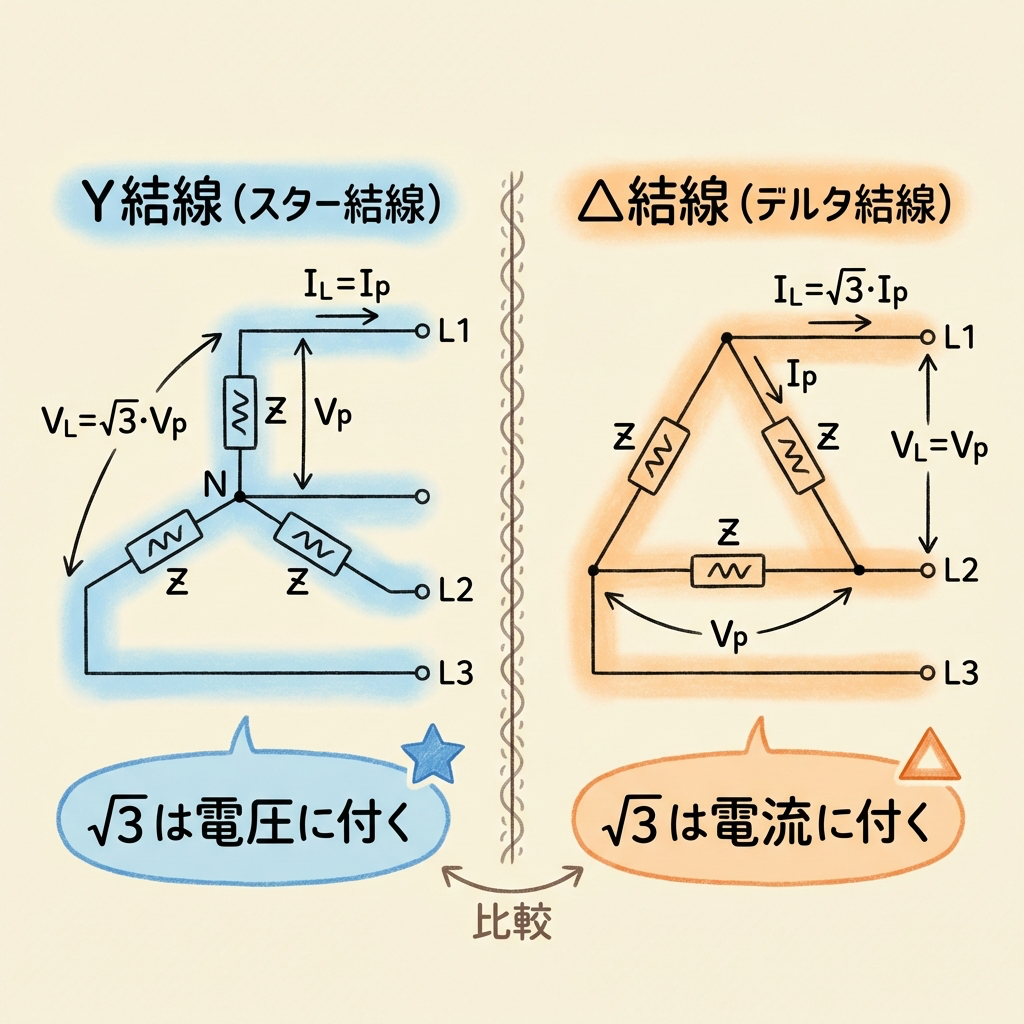

Step 19：Y結線とΔ結線｜三相交流の2つの「つなぎ方」

三相交流の負荷（モーターなど）には、2つの接続方式があります。

Step 20：三相電力の計算｜P = √3 VIcosθ の「√3」はどこから来るのか？

交流回路の学習、最後のステップです。三相電力の公式を使って、電力を計算できるようになりましょう。

「なぜ√3が掛かるの？」という疑問を持った方、その感覚は正しいです。単相の P = VIcosθ を3つ分足し算すると、Y結線・Δ結線どちらの場合でも√3が出てきます。導出過程が気になる方は、下の記事で丁寧に解説しています。

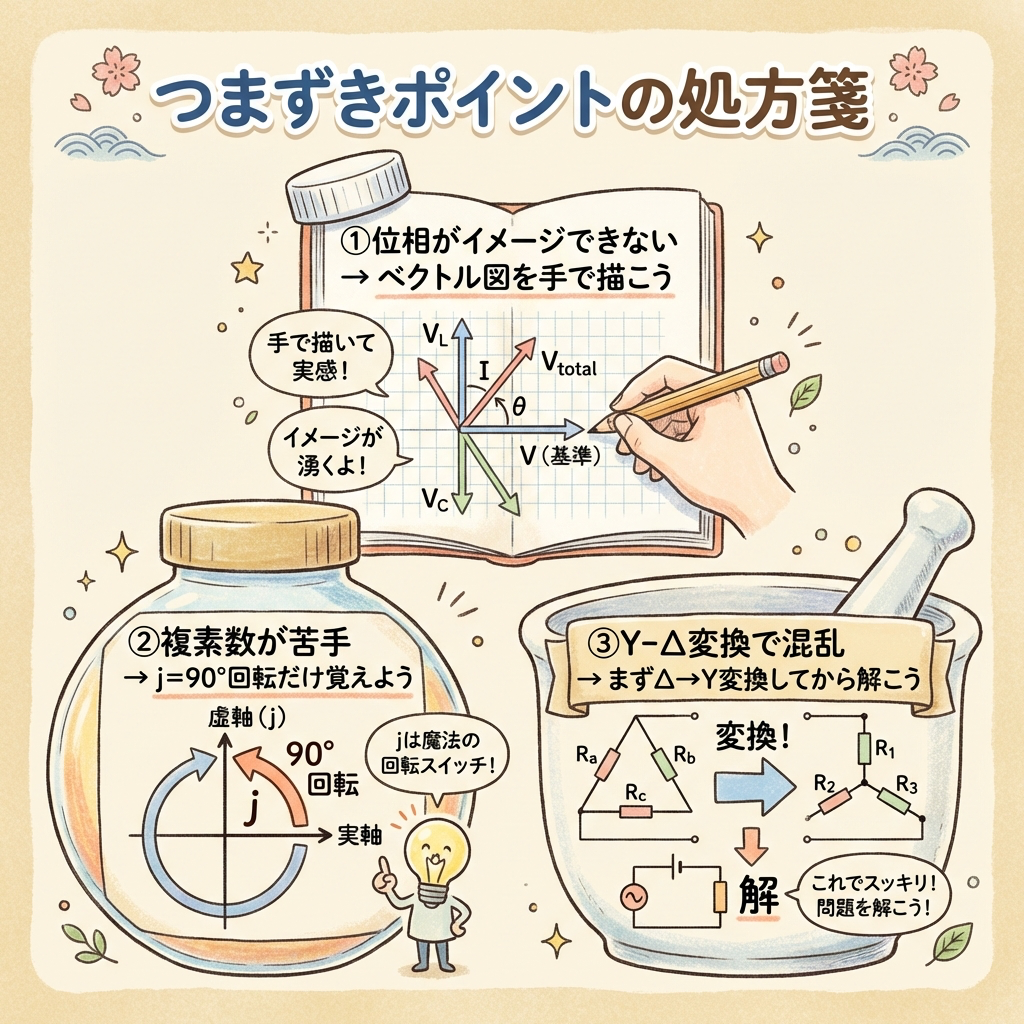

🔑 交流回路でつまずいたときの処方箋

20ステップを進める中で、きっと「ここがわからない！」という瞬間があるはずです。交流回路で多い3大つまずきポイントと、その対処法をまとめておきます。

つまずき①：「位相のズレ」がイメージできない

「電流が遅れるって何？」という疑問は、文章だけ読んでも解消しません。ベクトル図を自分の手で描くことが最も効果的です。矢印を描いて、回して、視覚的に理解してください。

つまずき②：「複素数の計算」でパニックになる

a + jb の足し算・掛け算が苦手な人は、「jは90°回転」という1点に立ち返ってください。j × j = j² = -1（180°回転 = 逆向き）。これだけ覚えていれば、複素数の計算は四則演算の延長です。

つまずき③：「Y結線とΔ結線の変換」で混乱する

三相交流の問題は、「まずΔをYに変換して、単相の回路として解く」のが王道パターンです。Y-Δ変換の公式を一度しっかり理解しておくと、三相交流の問題がグッと楽になります。

📝 交流回路の公式チートシート

最後に、この記事で登場したすべての公式を1枚にまとめます。スマホのスクリーンショットで保存して、復習に活用してください。

🚀 交流回路をマスターしたら、次は？

交流回路の基礎を学んだあなたは、次のステップとして「電力科目」や「機械科目」で交流の知識を応用していくことになります。

また、理論科目の中でも交流回路と並んで重要な「電磁気」分野や、試験全体の戦略も確認しておくと安心です。
