- 「ラインフィルタって何？なぜ電源の入口に必要なの？」
- 「XコンデンサとYコンデンサの違いがわからない…」
- 「コモンモードチョークコイルって何をしている部品？」
- 回路図にラインフィルタがあるけど、各部品の役割が見えない
- EMC試験に落ちたけど、フィルタの設計思想がそもそもわからない
- ラインフィルタが「電源入口」に置かれる理由を「玄関」の比喩で直感理解
- ACライン → ラインフィルタ → 整流 → DC-DC の順番である理由
- Xコンデンサ・Yコンデンサ・コモンモードチョークの役割と違い
- ノーマルモードノイズとコモンモードノイズの「どちらに効くか」
- フィルタの中身を「3人の門番」で覚えるイメージ
スイッチング電源の回路図を見ると、ACコンセントの直後に「ラインフィルタ」や「EMIフィルタ」と呼ばれる回路ブロックが必ず入っていますよね。
でも、こう思いませんでしたか？
「なぜ、わざわざ電源の入口にフィルタを入れるの？」
ノイズなんて目に見えないし、フィルタがなくても電源は動きそうに思えます。でも実は、ラインフィルタがなければ製品は世に出せません。EMC規格（VCCI、CEマーキングなど）に適合できず、販売すらできないのです。
この記事では、ラインフィルタが必要な理由を「玄関で靴を脱ぐ」という日本人に馴染み深い比喩を使って、初心者にもわかりやすく解説します。フィルタの中身である3つの部品（Xコンデンサ・Yコンデンサ・コモンモードチョーク）の役割も、一つひとつ丁寧に紐解いていきましょう。

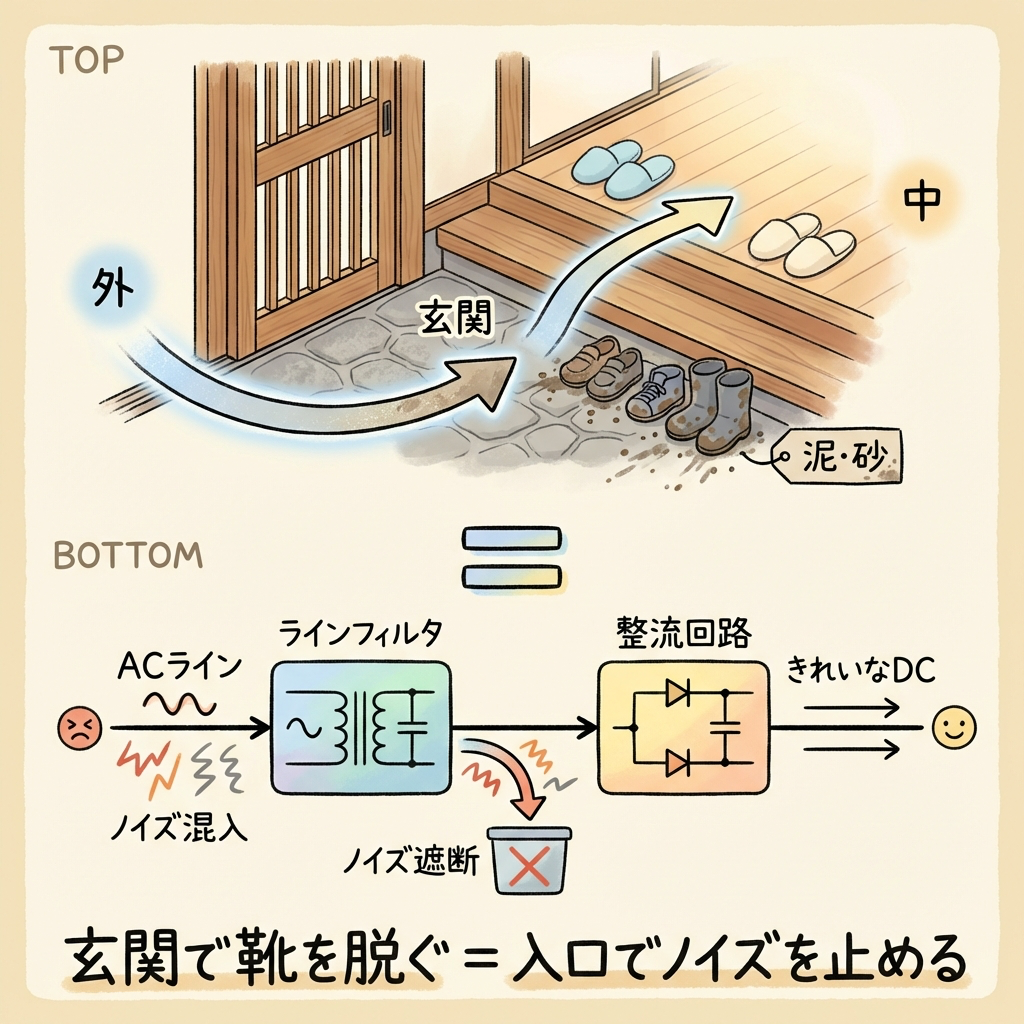

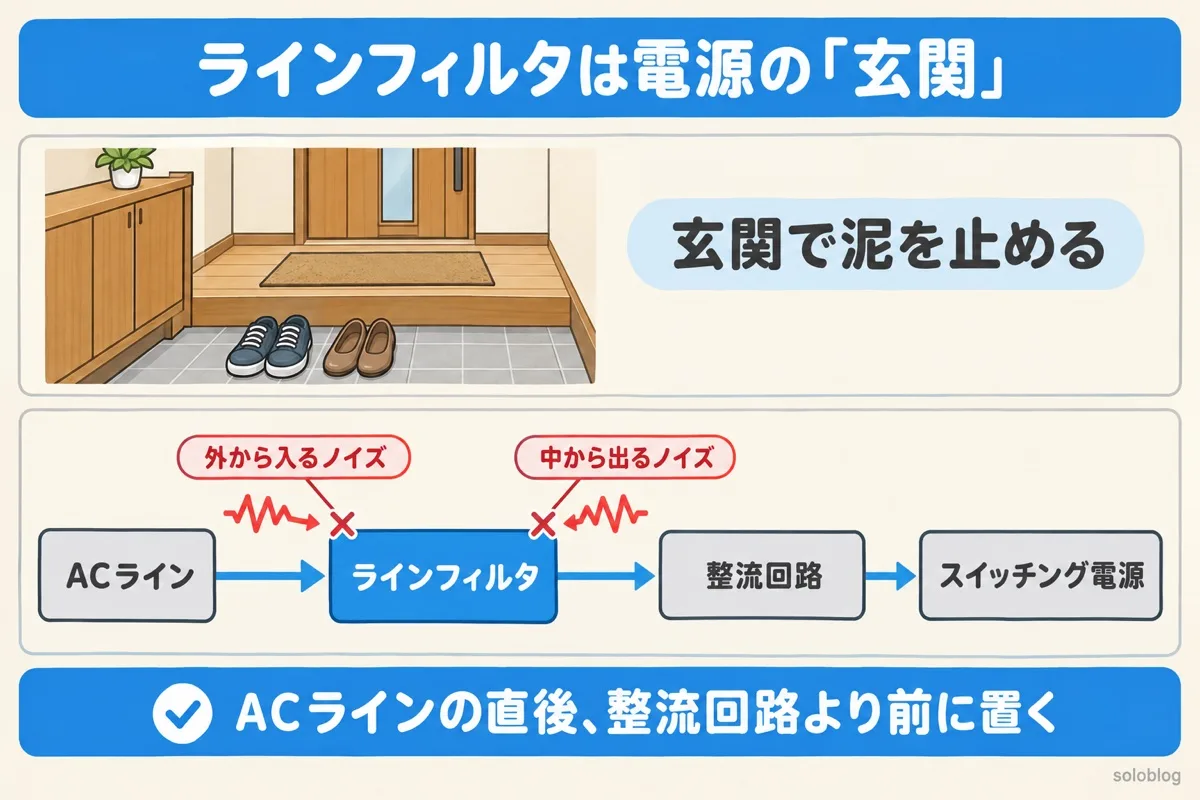

ラインフィルタとは？｜「玄関で靴を脱ぐ」思想
なぜ「電源の入口」にフィルタを置くのか？
日本の家に入るとき、まず玄関で靴を脱ぎますよね。外から持ち込んだ泥や砂を家の中に入れないためです。
ラインフィルタの考え方は、まさにこれと同じです。
日本の家
外（道路）→ 玄関（靴を脱ぐ） → 家の中（きれいな空間）
泥・砂・汚れを「玄関」で食い止める。家の中に汚れを持ち込ませない。
ラインフィルタ ＝ 電源の「玄関」。外（ACライン）から入ってくるノイズを食い止め、同時に内部（スイッチング回路）で発生したノイズを外に出さない、双方向の門番です。
でも「靴を脱ぐ」だけじゃない。「靴を履いて出る」ときも使う
ここが非常に重要なポイントです。玄関の比喩をもう一歩進めましょう。
実は、ラインフィルタが食い止めるノイズは「外から入ってくるノイズ」だけではありません。内部で発生したノイズが外に出ていくのも防ぐのです。
スイッチング電源の内部では、MOSFETが超高速でON/OFFを繰り返しています。この動作が大量のノイズ（電磁波）を生みます。もしラインフィルタがなければ、このノイズがACライン（電力線）を伝って外に漏れ出し、同じ電源コンセントにつながっている他の機器を誤動作させてしまうのです。
つまりラインフィルタは、「外のノイズから自分を守る」だけでなく、「自分のノイズで他人に迷惑をかけない」ためにも必要です。これがEMC規格（VCCI、CEマーキングなど）で規制されている理由です。
電源回路の信号の流れ｜なぜフィルタは「一番最初」に置くのか？

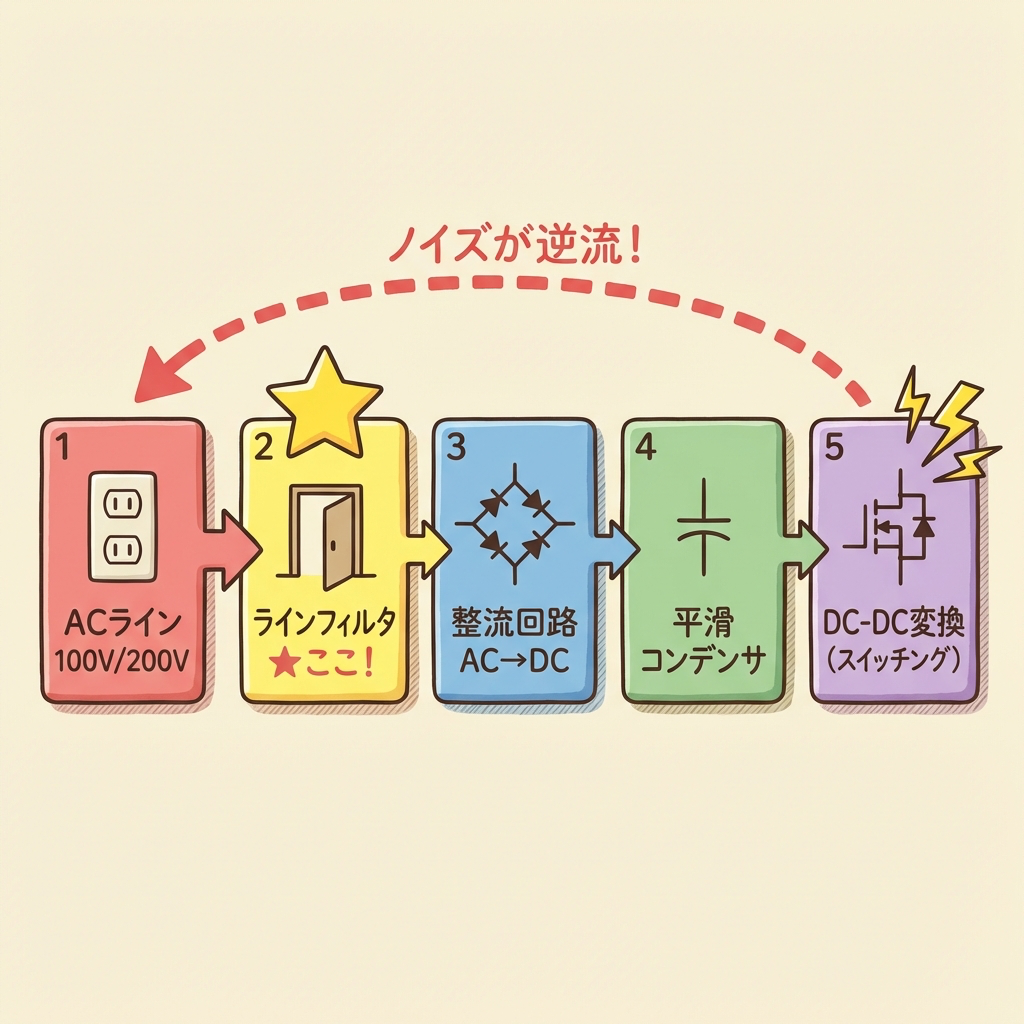

スイッチング電源の全体像
まず、スイッチング電源の「信号の流れ」を全体像で見てみましょう。ACコンセントから最終的なDC出力まで、以下の順番で回路が並んでいます。
ACライン（商用電源）
コンセントから来るAC100V / AC200V。50Hzまたは60Hzの交流。ここには外部からのノイズも乗っている。
ラインフィルタ（EMIフィルタ）
ACラインの直後。ノイズだけを遮断し、50/60Hzのきれいな電力だけを通す。「玄関」の位置。
整流回路（ダイオードブリッジ）
交流（AC）を直流（DC）に変換する。フィルタを通過した「きれいなAC」を整流する。
平滑コンデンサ
整流後の脈動するDCをなめらかにする。大容量の電解コンデンサが使われる。
DC-DC変換（スイッチング回路）
MOSFETが高速スイッチングして電圧を変換。ここがノイズ発生源。このノイズがACライン側に逆流しないよう、STEP 2のフィルタが必要。
なぜ整流の「前」にフィルタを置くのか？
「フィルタは整流の後でもいいのでは？」と思うかもしれません。しかし、答えはNOです。理由は2つあります。
理由①：ノイズは「ACライン」を伝って外に出る
スイッチング回路で発生したノイズは、ACラインを伝って電力会社のネットワークに漏れ出します。EMC規格が規制しているのは「ACラインに漏れ出す伝導ノイズ」なので、ACラインの直後（入口）で止めないと意味がないのです。
理由②：外部ノイズからの保護も必要
ACラインには、他の機器が出すノイズ（掃除機、電子レンジなど）も乗っています。これらのノイズが整流回路やDC-DC変換回路に入ると誤動作の原因になります。入口でブロックしないと、内部回路全体に影響します。
「靴を脱ぐのは玄関」です。リビングで脱いでも意味がない。同じように、ノイズを止めるのは「ACラインの直後」です。整流回路の後に置いても、ACラインへのノイズ漏れは防げません。門番は入口にいなければ機能しないのです。
ノイズの問題は、実際のトラブル事例から学ぶと対策の引き出しが増えます。現場でよく起こる67のEMCのトラブル事例を通して、ノイズが出るしくみと対策を解説した本です（森北出版）。

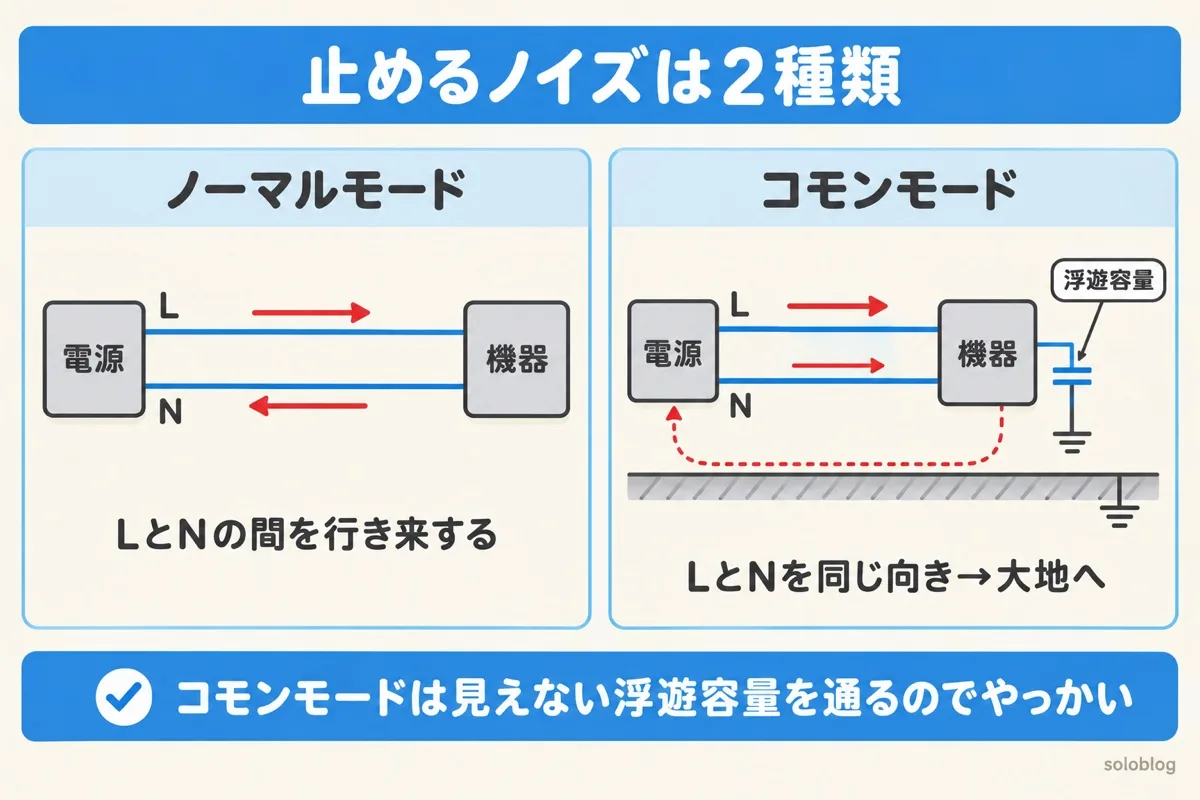

フィルタが止めるべき2種類のノイズ｜ノーマルモードとコモンモード
ラインフィルタの中身を理解する前に、まずフィルタが「何を止めるのか」を知る必要があります。止めるべきノイズは2種類あります。
ノーマルモードノイズ（ディファレンシャルモードノイズ）
水道管で例えると、「行きの管と帰りの管で、水圧が勝手にバタバタ変動する」イメージです。
電源ラインのL（ライブ）とN（ニュートラル）の間に乗るノイズ。電流が「行き」と「帰り」で逆方向に流れる。通常の信号と同じ経路を通る。
ノーマルモードノイズの流れ方
LとNの「間」をノイズ電流が行き来する ＝ ノーマルモード
コモンモードノイズ
こちらは厄介なノイズです。水道管で例えると、「行きの管と帰りの管が両方とも同時に地面に向かって水を漏らす」イメージです。
L（ライブ）とN（ニュートラル）の両方から、同じ方向（大地方向）に流れるノイズ。浮遊容量（寄生コンデンサ）を介して大地に流れ込む。
2つのノイズモードの比較
| 項目 | ノーマルモード | コモンモード |
|---|---|---|
| ノイズの経路 | L ↔ N の間 | L・N → 大地（同方向） |
| 主な発生源 | スイッチング時のdI/dt | 浮遊容量を介したdV/dt |
| 対策部品 | Xコンデンサ | Yコンデンサ + コモンモードチョーク |
| たとえ話 | 行きと帰りの管で水圧が暴れる | 両方の管が地面に向かって漏水する |
コモンモードノイズはLとNに「同相」で乗るため、通常の差動信号では打ち消せません。また、浮遊容量という「見えないコンデンサ」を介して流れるため、回路図上では見えにくいのが特徴です。だからこそ専用の対策部品（Yコンデンサ、コモンモードチョーク）が必要なのです。
差動とシングルエンドの違い

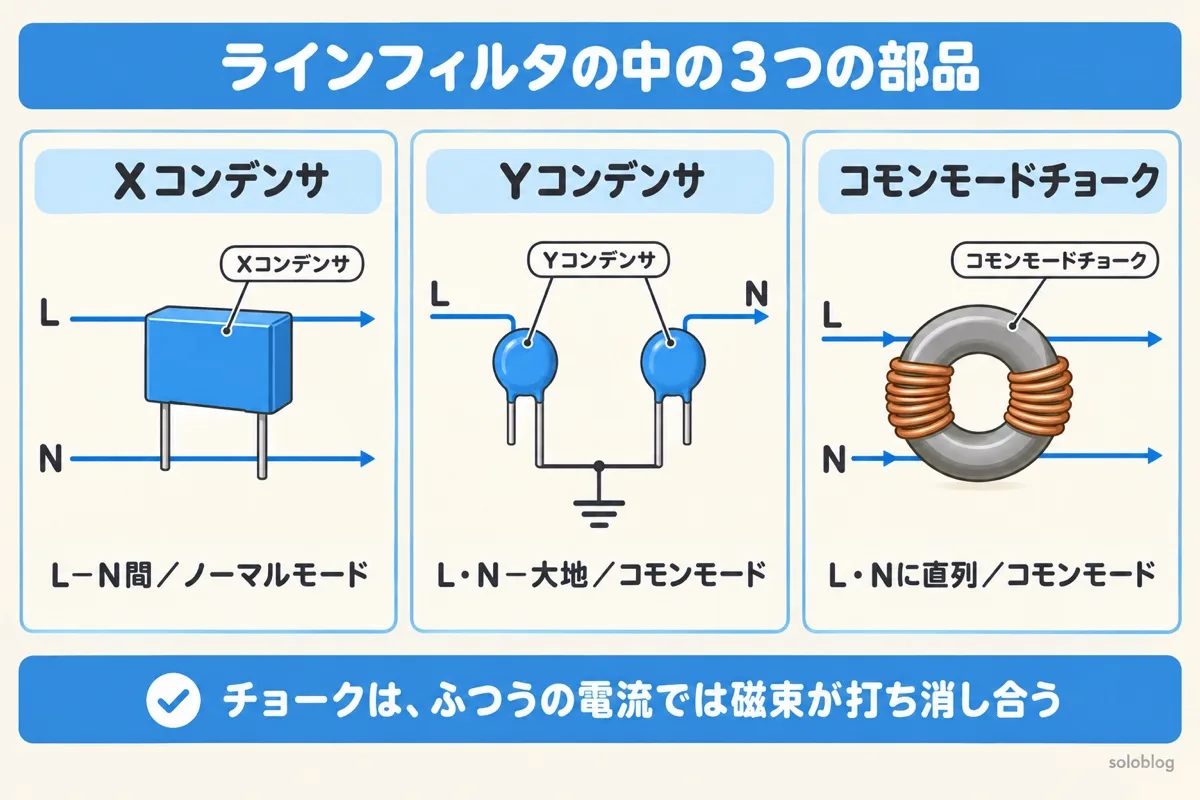

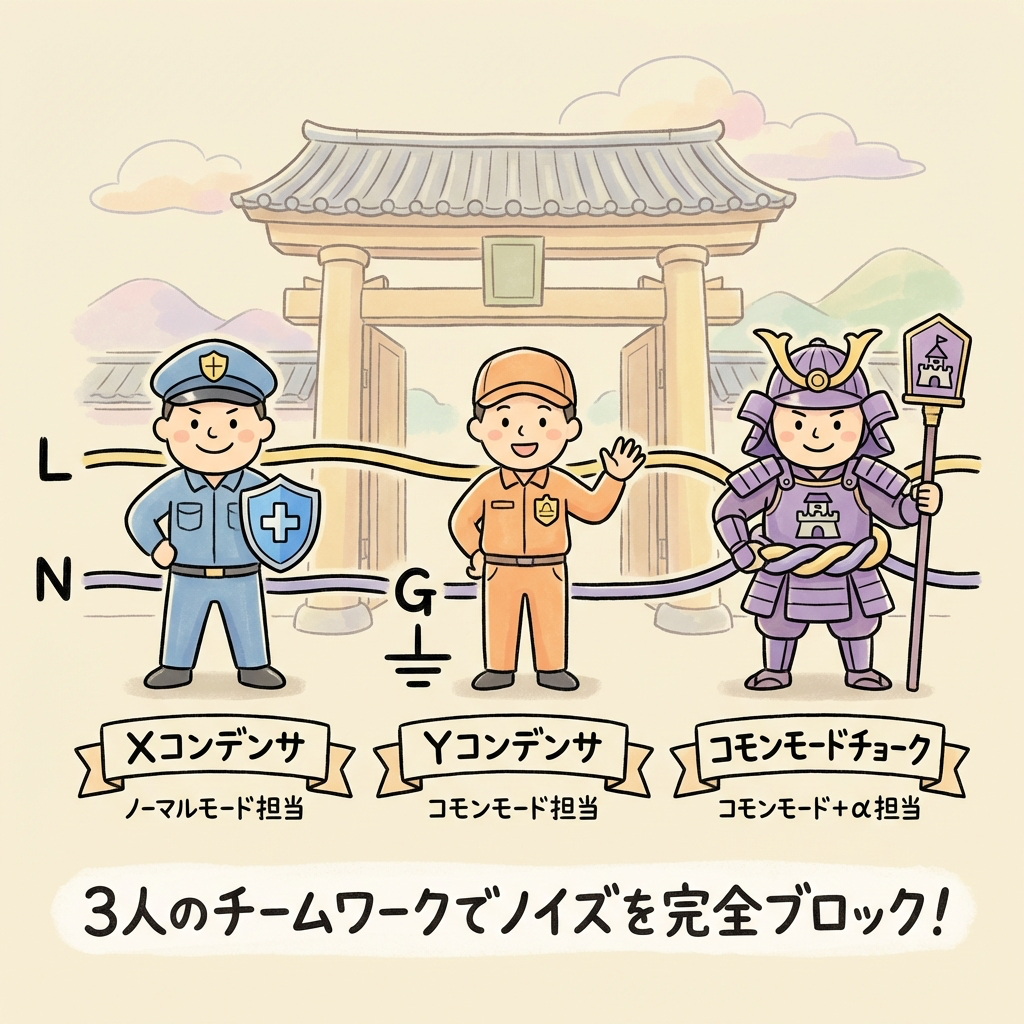

ラインフィルタの中身｜「3人の門番」がノイズを止める
ラインフィルタの中には、主に3種類の部品が入っています。それぞれに明確な「担当」があり、チームで協力してノイズを止めています。これを「3人の門番」として覚えましょう。
門番① Xコンデンサ
L-N間に接続
ノーマルモード担当
門番② Yコンデンサ
L-GND / N-GND間に接続
コモンモード担当
門番③ コモンモードチョーク
L・N両方に巻いたコイル
コモンモード担当（＋ノーマルにも少し効く）
門番①：Xコンデンサ｜L-N間のノイズを「短絡」して消す
Xコンデンサは、電源ラインのL（ライブ）とN（ニュートラル）の間に接続されるコンデンサです。「across-the-line capacitor（ラインをまたぐコンデンサ）」とも呼ばれます。
コンデンサの性質を思い出してください。コンデンサは「低周波は通さないが、高周波は通す」でしたよね。つまり、50/60Hzの商用電力はそのまま通過させつつ、高周波のノイズ成分だけをL-N間で短絡（バイパス）して消してくれるのです。
接続位置：L ─ N 間（ライン間）
担当：ノーマルモードノイズの除去
動作原理：高周波ノイズをL-N間で短絡して消す
容量：通常 0.1μF ～ 1μF 程度
安全規格：短絡故障しても火災を防ぐ設計（ヒューズで保護）
たとえ話：行きと帰りの水道管を「つなぐバイパス管」で水圧の暴れを吸収する
門番②：Yコンデンサ｜大地へのノイズを「逃がす」
Yコンデンサは、電源ラインと大地（GND / Earth）の間に接続されるコンデンサです。「line bypass capacitor（ラインバイパスコンデンサ）」とも呼ばれます。
コモンモードノイズは、LとNから同時に大地方向に流れるノイズでしたよね。Yコンデンサは、このコモンモードノイズに対して「大地への短絡経路（逃げ道）」を作ってあげることで、ノイズを安全にアースに逃がします。
接続位置：L ─ GND 間、N ─ GND 間（各1個ずつ、合計2個）
担当：コモンモードノイズの除去
動作原理：コモンモードノイズを大地にバイパスして逃がす
容量：通常 1nF ～ 4.7nF 程度（Xコンデンサよりかなり小さい）
安全規格：開放故障しても感電しない設計（漏れ電流の制限）
たとえ話：管から地面に漏れそうな水を「排水溝」に逃がす
Yコンデンサは電源ラインと大地の間に接続されます。もし容量が大きすぎると、漏れ電流が増大して感電の原因になります。そのため安全規格でYコンデンサの容量には厳しい制限があり、通常は数nFに抑えられています。これがXコンデンサとの大きな違いです。
門番③：コモンモードチョークコイル｜「同相ノイズだけ」を通さない
コモンモードチョークコイル（CMC）は、ラインフィルタの「主役」とも言える部品です。1つのコア（磁性体のドーナツ）にLとNの2本の線を同じ巻数・逆方向に巻いた構造をしています。
この巧妙な構造により、次のような魔法が起きます。
通常の電流（ノーマルモード）
LとNを逆方向に流れる → 2つのコイルが作る磁束が打ち消し合う → インダクタンスが発生しない → 電流はスイスイ通過
コモンモードノイズ
LとNを同方向に流れる → 2つのコイルが作る磁束が強め合う → 大きなインダクタンスが発生 → ノイズをブロック！
構造：1つのコアにLとNの2巻線（同巻数・逆方向）
担当：主にコモンモードノイズ（ノーマルモードにも少し効く）
動作原理：コモンモード電流には大インダクタンス、ノーマルモード電流にはゼロインダクタンス
たとえ話：「同じ方向に走る不審者だけ」を止める、賢い門番
パワーエレクトロニクスの基本から順に学び直したいときに向いています。パワーエレクトロニクスの基本を、つまずいている人向けにやさしく解説した入門書です（オーム社）。
3つの部品の「配置順序」と「役割分担」を整理する

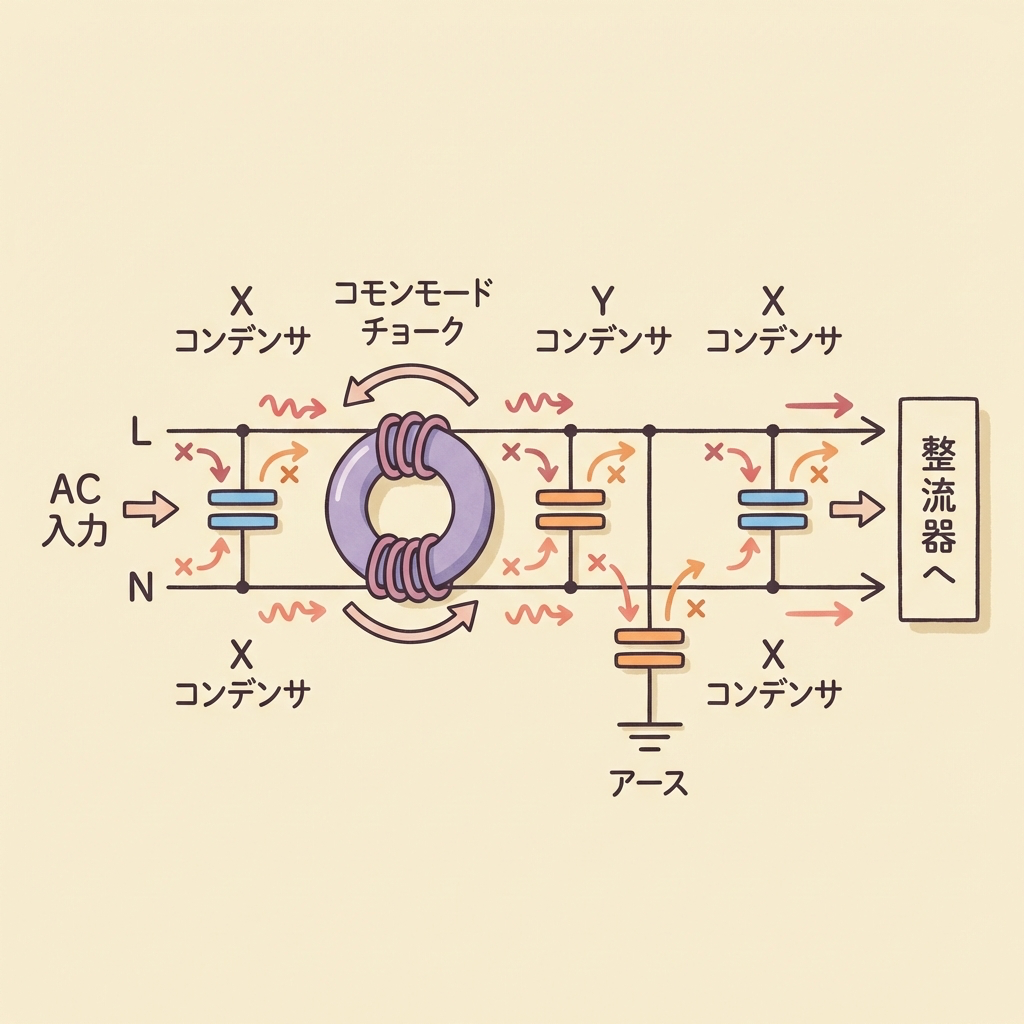

ラインフィルタの典型的な回路構成
ラインフィルタの中身は、一般的に以下の順番で部品が並んでいます。
チョーク
N-GND
注目すべきは、Xコンデンサがコモンモードチョークの前後に2個配置されている点です。これはコモンモードチョークのインダクタンスとXコンデンサの容量でπ型（パイ型）のLCフィルタを構成し、減衰量を稼ぐためです。
3つの門番の「担当表」
| 部品 | 接続位置 | ノーマルモード | コモンモード | 安全上の注意 |
|---|---|---|---|---|
| Xコンデンサ | L ─ N 間 | ◎ 効果大 | × 効果なし | 短絡故障 → ヒューズで保護 |
| Yコンデンサ | L/N ─ GND 間 | × 効果なし | ◎ 効果大 | 容量制限あり（漏れ電流対策） |
| コモンモードチョーク | L・N 直列 | △ 少し効く | ◎ 効果大 | 定格電流・飽和に注意 |
Xコンデンサ ＝「ラインを（X:クロス）またぐ」 → L-N間 → ノーマルモード担当
Yコンデンサ ＝ 「Y字型に大地へ分岐する」 → L/N-GND間 → コモンモード担当
Xは「横の掃除」、Yは「縦の排水」と覚えましょう。
なぜコモンモードチョークは「ノーマルモードにも少し効く」のか？
理論上、コモンモードチョークはノーマルモード電流に対してインダクタンスがゼロになるはずです。しかし実際には、2つの巻線の結合係数が1.0未満（完全に結合していない）なので、わずかに磁束が打ち消し切れず、ノーマルモードに対しても微小なインダクタンスが残ります。
この「漏れインダクタンス」が、ノーマルモードノイズに対しても多少の効果を発揮するのです。これは意図的に利用されることもあります。

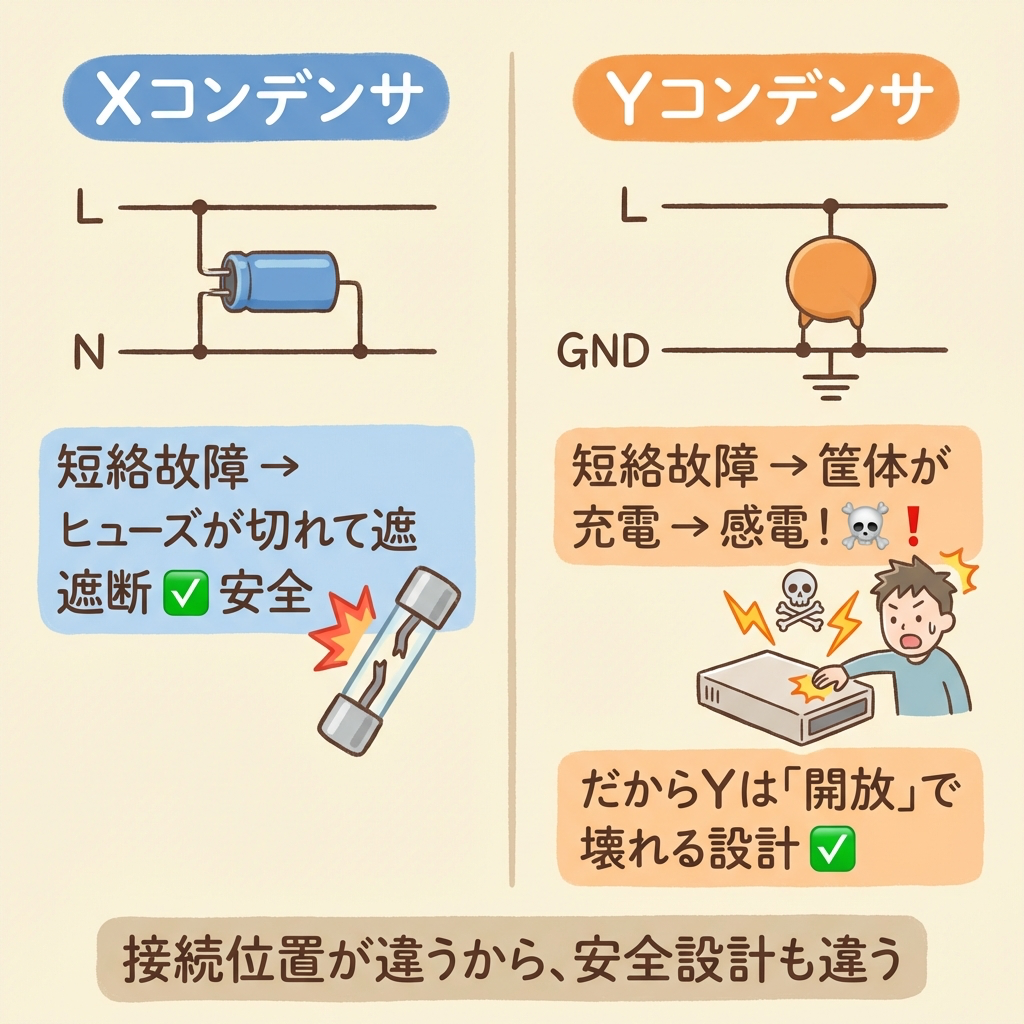

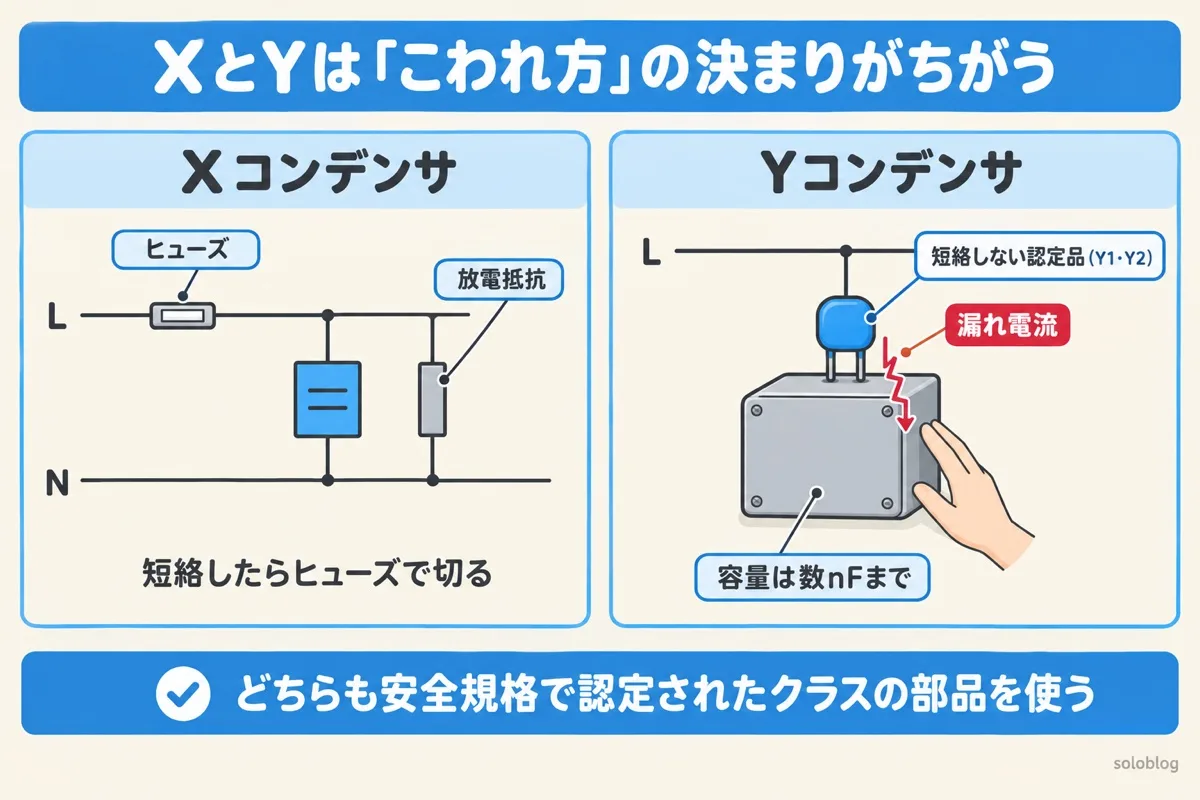

XコンデンサとYコンデンサの「安全設計」が違う理由
XコンデンサとYコンデンサは、どちらも「コンデンサ」ですが、故障したときの安全設計がまったく違います。これは接続位置の違いに起因します。
もしコンデンサが壊れたら？
| 部品 | 故障モード | 何が起きる？ | 安全設計 |
|---|---|---|---|
| Xコンデンサ （L-N間） |
短絡故障 | L-N間が短絡 → 大電流 → 火災の危険 | 前段にヒューズを設けて遮断 |
| 開放故障 | フィルタ機能が失われるだけ → 安全上は問題なし | ─ | |
| Yコンデンサ （L/N-GND間） |
短絡故障 | 電源ラインとGNDが短絡 → 筐体が充電 → 感電の危険！ | 開放モードで故障する設計（短絡しないように作る） |
| 開放故障 | フィルタ機能が失われるだけ → 安全上は問題なし | ─ |
Yコンデンサが短絡故障すると、AC電源の電圧がそのまま筐体（外装）に印加され、人が触ったら感電します。だからこそYコンデンサは「短絡しない」ことが絶対条件で、安全規格（IEC 60384-14 など）でクラスY1、Y2などの厳しい認証が必要とされます。容量も小さく制限されています（漏れ電流が増大しないよう）。
Xコンデンサ：「短絡してもヒューズで止める」設計 → だから容量を大きくできる
Yコンデンサ：「そもそも短絡しない」設計 → だから容量を小さくせざるを得ない
実際の基板設計のテクニックを身につけたい人に向いています。CQ出版『トランジスタ技術SPECIAL』の、プリント基板設計の実用的なテクニックを集めた号です。
ポチップ
回路や基板の設計経験は、メーカーをはじめ多くの企業で求められています。今の職場で経験を積むのも、より広く経験を活かせる職場を探すのも、ひとつの道です。エンジニア向けの転職支援サービスでは、経験を棚卸ししながら求人を探せます。

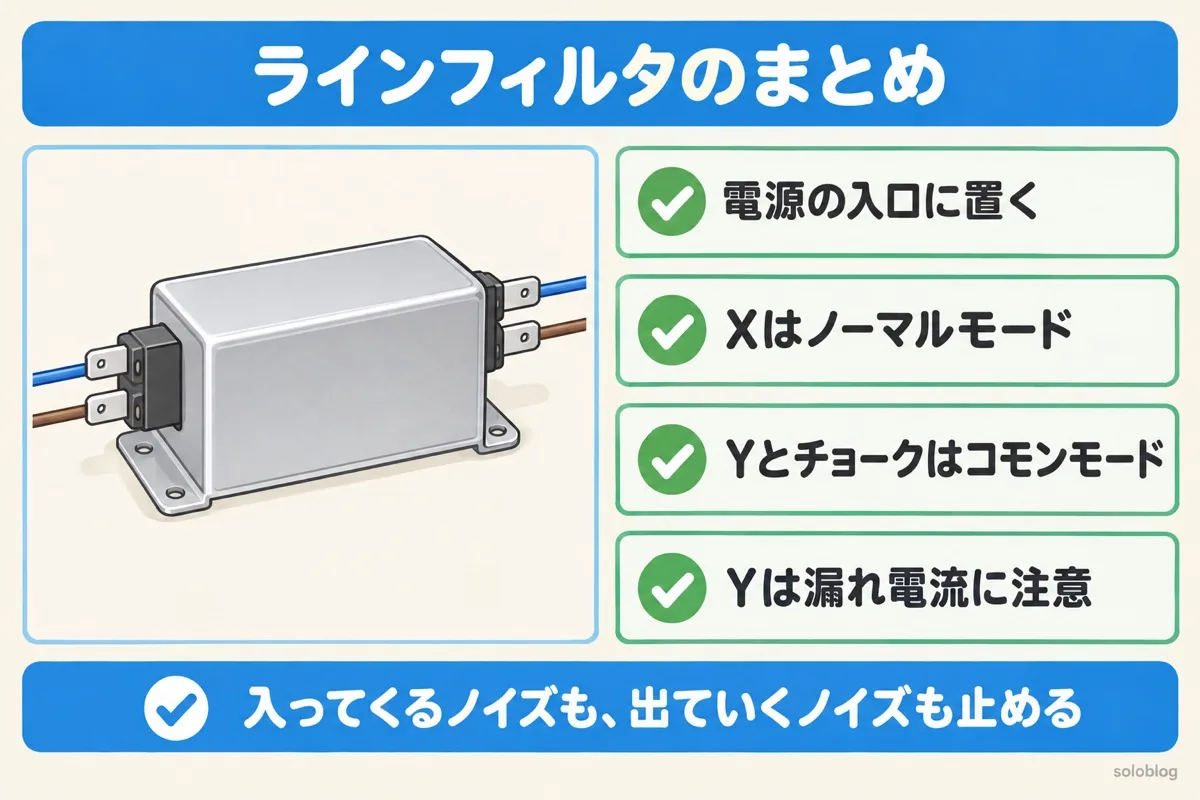

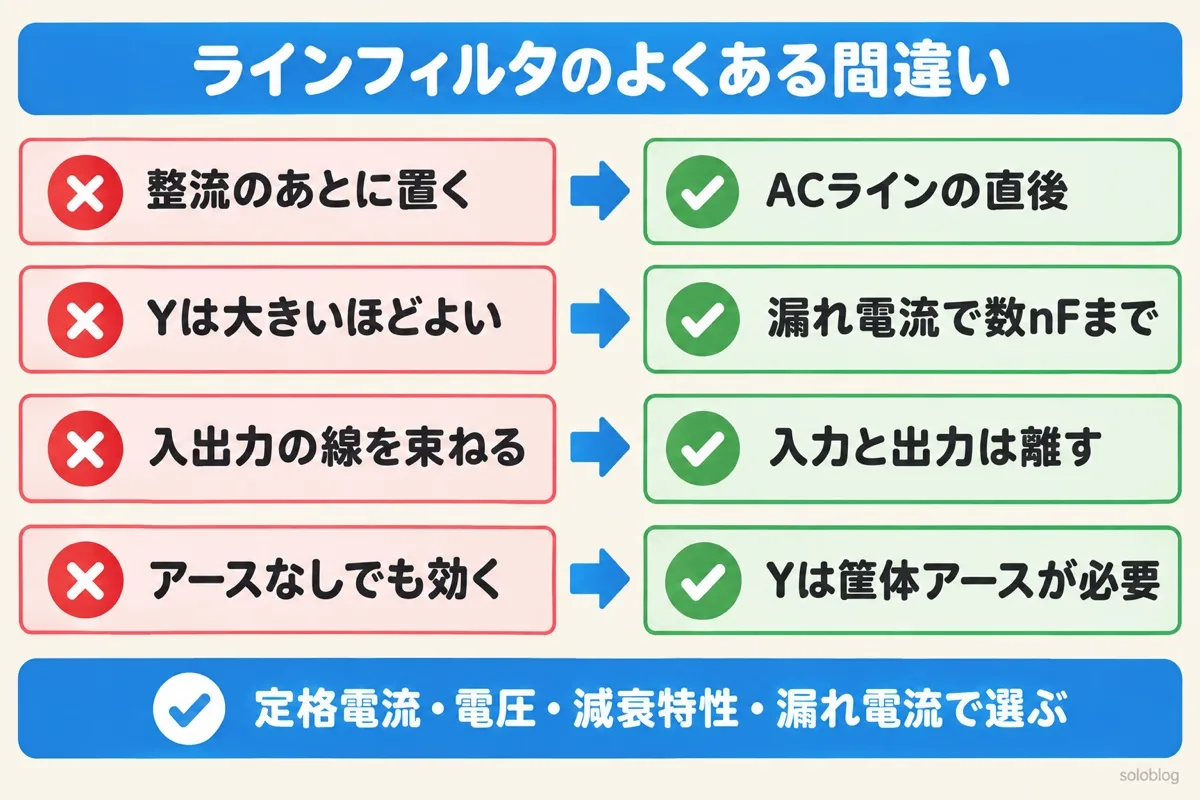

まとめ｜ラインフィルタの全体像を一枚の表で整理
この記事で学んだ内容を、最後にすべて整理します。
| テーマ | ポイント |
|---|---|
| なぜ「電源入口」に置くか | ノイズは「玄関」で止めないと家の中（内部回路）に入る。同時に内部のノイズが外（ACライン）に出るのも防ぐ。 |
| 止めるべきノイズ | ノーマルモード（L-N間）とコモンモード（L/N→大地方向）の2種類 |
| Xコンデンサ | L-N間に接続。ノーマルモードノイズを短絡して消す。容量：0.1～1μF |
| Yコンデンサ | L/N-GND間に接続。コモンモードノイズを大地に逃がす。容量：1～4.7nF（漏れ電流制限あり） |
| コモンモードチョーク | L・Nに2巻線。コモンモードノイズだけをブロック。通常電流はスルー。 |
| X vs Y の安全設計 | X：短絡故障→ヒューズ保護。Y：開放故障で安全→短絡しない設計が必須。 |
① ラインフィルタは電源の「玄関」。ノイズの侵入と漏出を双方向で防ぐ門番。
② ACライン直後に置かないとEMC規格に適合できず、製品を販売できない。
③ 中身は「3人の門番」：Xコンデンサ（ノーマル担当）、Yコンデンサ（コモン担当）、コモンモードチョーク（コモン＋α担当）。
④ XとYは安全設計が根本的に異なる。接続位置（L-N間 vs L/N-GND間）が理由。
ラインフィルタは「なんとなく回路図に入っている部品」ではなく、製品を世に出すために絶対に必要な安全・EMC対策の最前線です。各部品の役割を理解したうえで設計に臨めば、EMC試験の結果も大きく変わるはずです。
