【完全図解】「ベタGND」とは？｜なぜ基板のあちこちが銅で塗りつぶされているのか

※本記事にはプロモーション（広告）が含まれています。

基板の写真を見たことがある人なら、誰もが一度は思ったことがあるはずです。「なんで基板の表面、こんなに広く銅で塗りつぶされてるの？」と。

わからなくて当然です。学校で習う「電気回路」では、電線は「点と点をつなぐ細い線」として描かれます。でも実際の基板では、「面（広い銅箔エリア）」が当たり前のように使われています。これがベタGND（ベタパターン）です。

結論を先に言います。ベタGNDは「電気を安定して動かすための基礎工事」です。家の基礎をケチると家が歪むのと同じで、ベタGNDをケチると基板はノイズで誤動作します。この記事では、なぜそうなのかを完全図解で解説していきます。

そもそもベタGNDって何？

ベタGND（ベタパターン）とは、基板上で広い面積を銅箔で塗りつぶし、その全体をGNDとして使う配線手法のことです。「ベタ」は日本語の「ベッタリ塗る」から来た俗称で、英語では「Ground Plane」や「Ground Pour」と呼ばれます。

4層基板以上では、1層を丸ごとGND専用にするのが定石です。これを「GNDプレーン（GND層）」と呼びます。2層基板の場合は、表面・裏面の空きスペースをすべてベタGNDで埋めるのが一般的です。

ここで素朴な疑問が湧きます。「電気が通る道なら、細い線で十分なんじゃないの？」と。実は、これがベタGND理解の核心です。

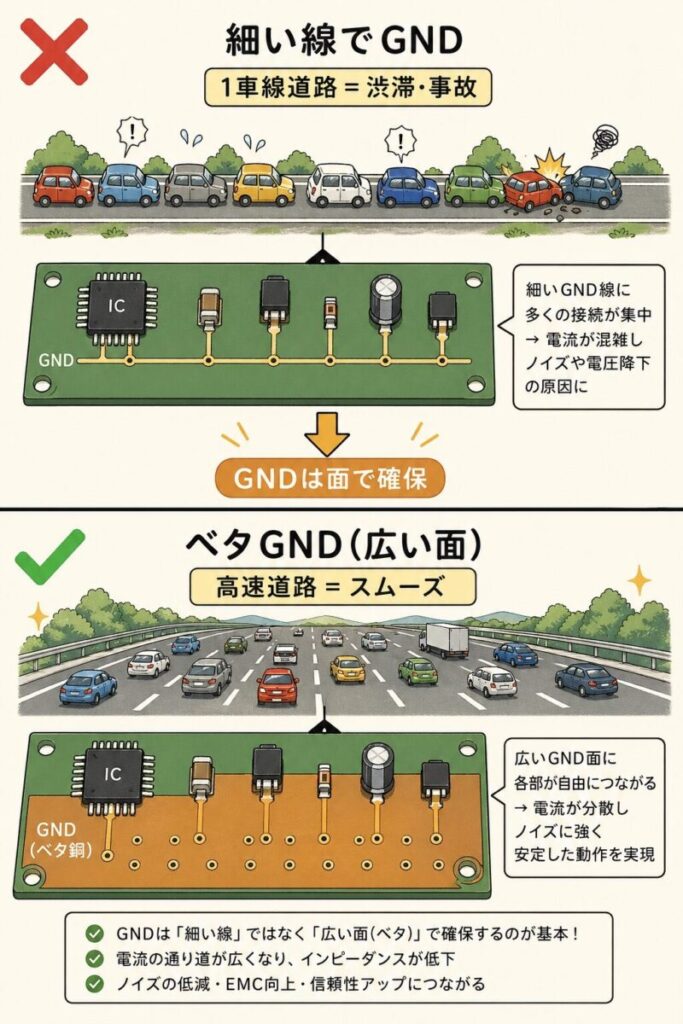

答えはシンプル。細い線では、たくさんの部品の電流を一度にさばけないからです。

製造ラインで例えると、もっとイメージしやすいです。1人で全工程をやらせると現場はパンクしますよね。でも10人で分業すれば、それぞれが余裕を持って作業できます。GNDも同じで、「広い面に分散させる」ことで、各部品の電流が干渉せずに安定して流れるのです。

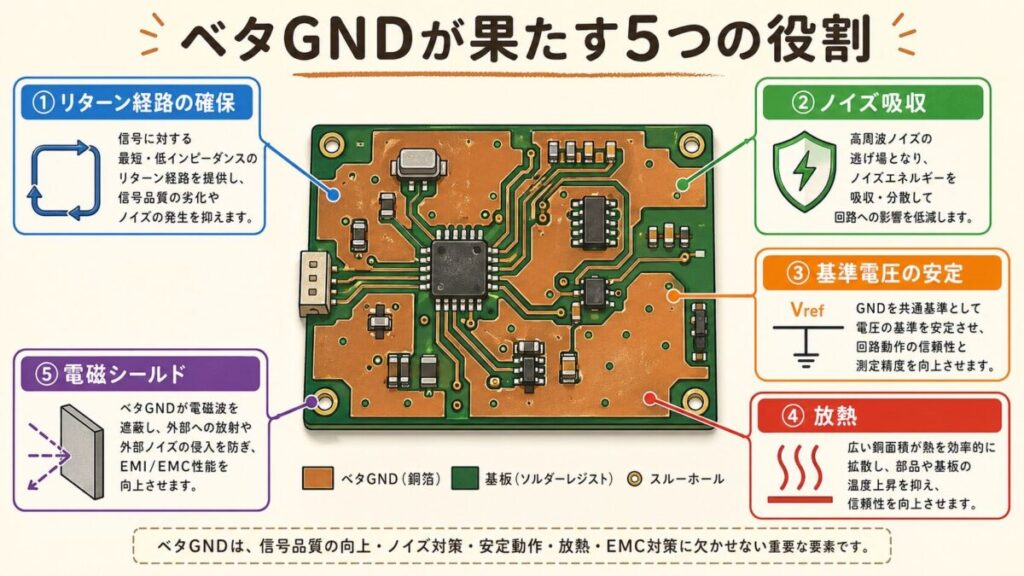

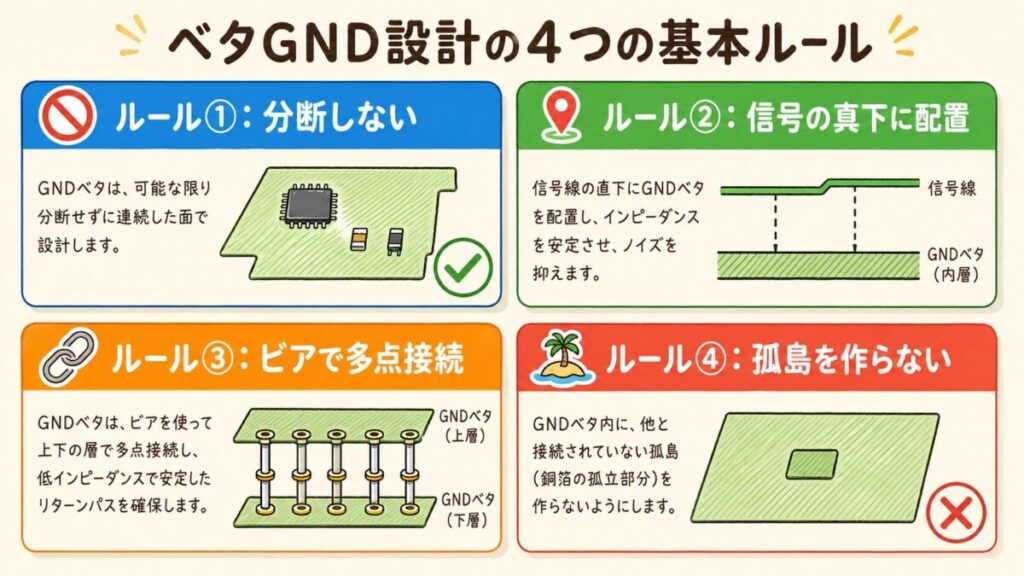

ベタGNDは、たった1つの目的ではなく、5つの大事な役割を同時にこなしています。一つずつ見ていきましょう。

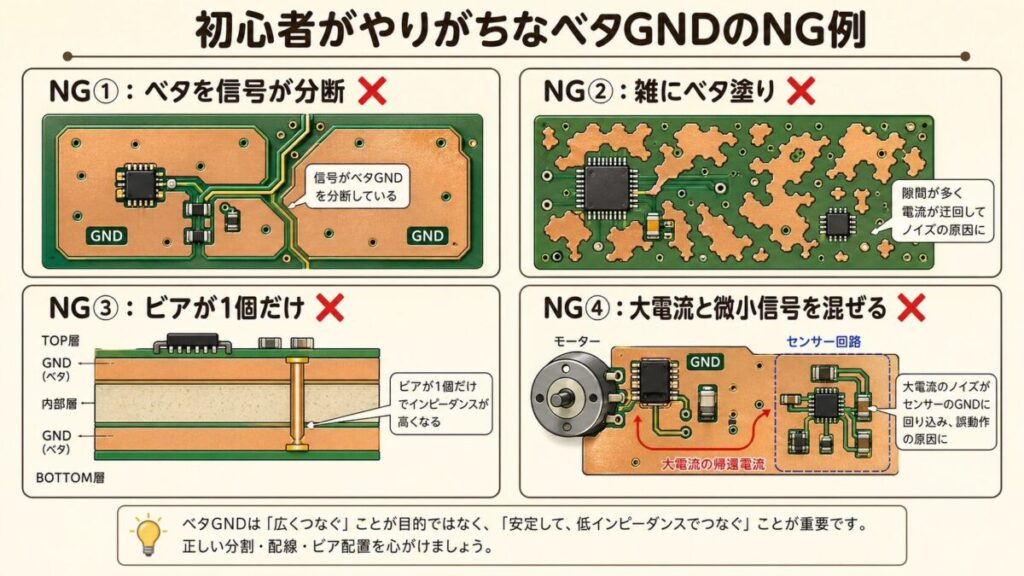

このうち、もっとも重要なのが①と②です。次のブロックで深掘りします。

この続きと一緒に読まれている記事

「GNDは0Vの線」と覚えてきた人にとって、もっとも衝撃的な事実があります。それは…

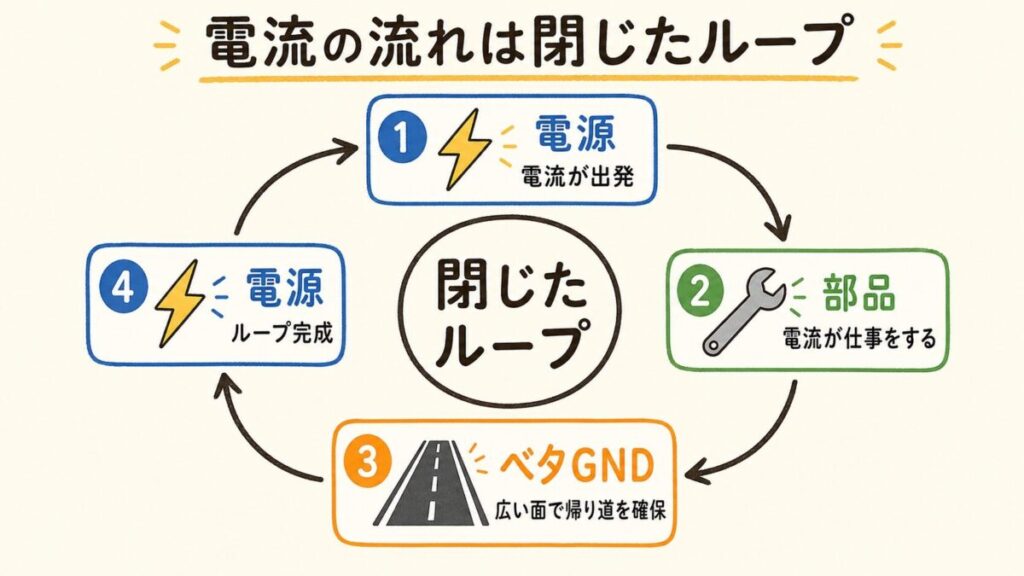

電気は「行ったきり」にはなりません。必ず電源に戻ってきます。電源 → 部品 → GND → 電源、という「閉じたループ」を流れます。GNDは電流の「帰り道」なのです。

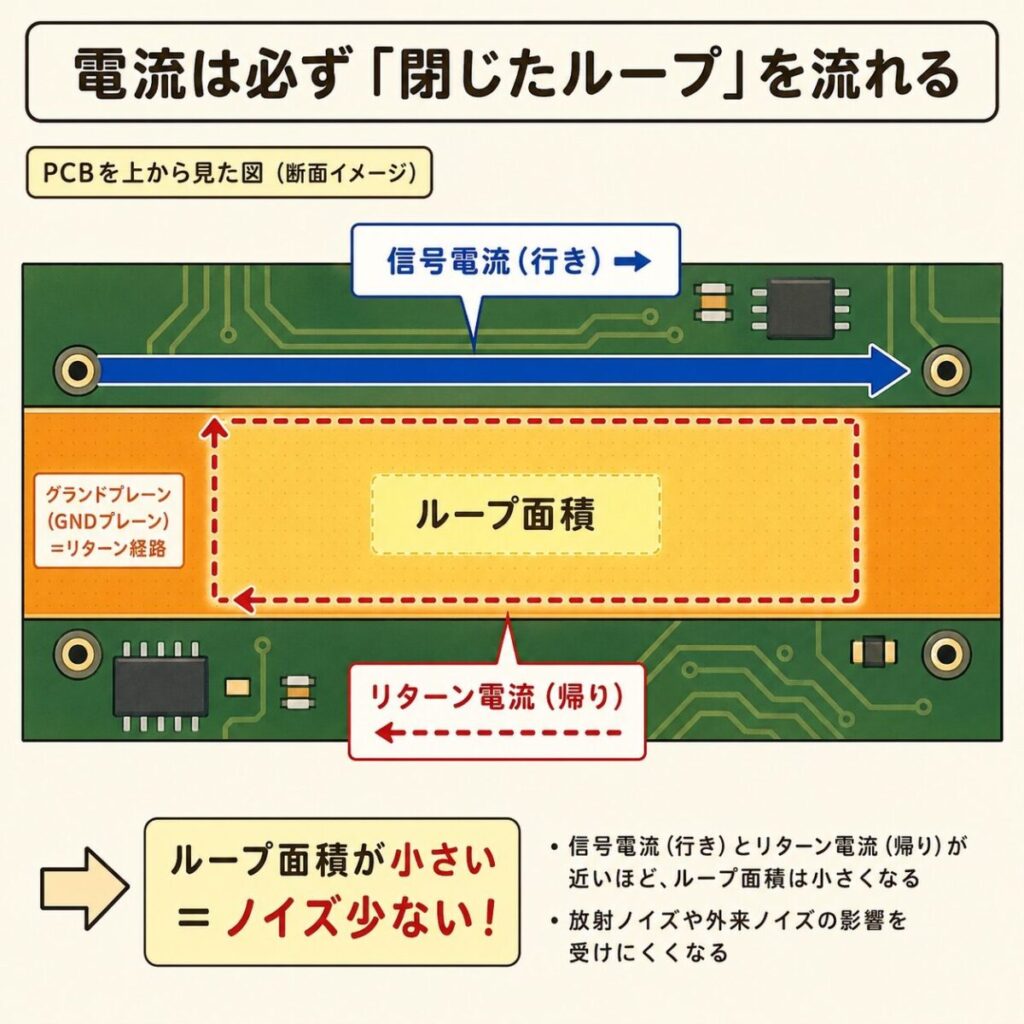

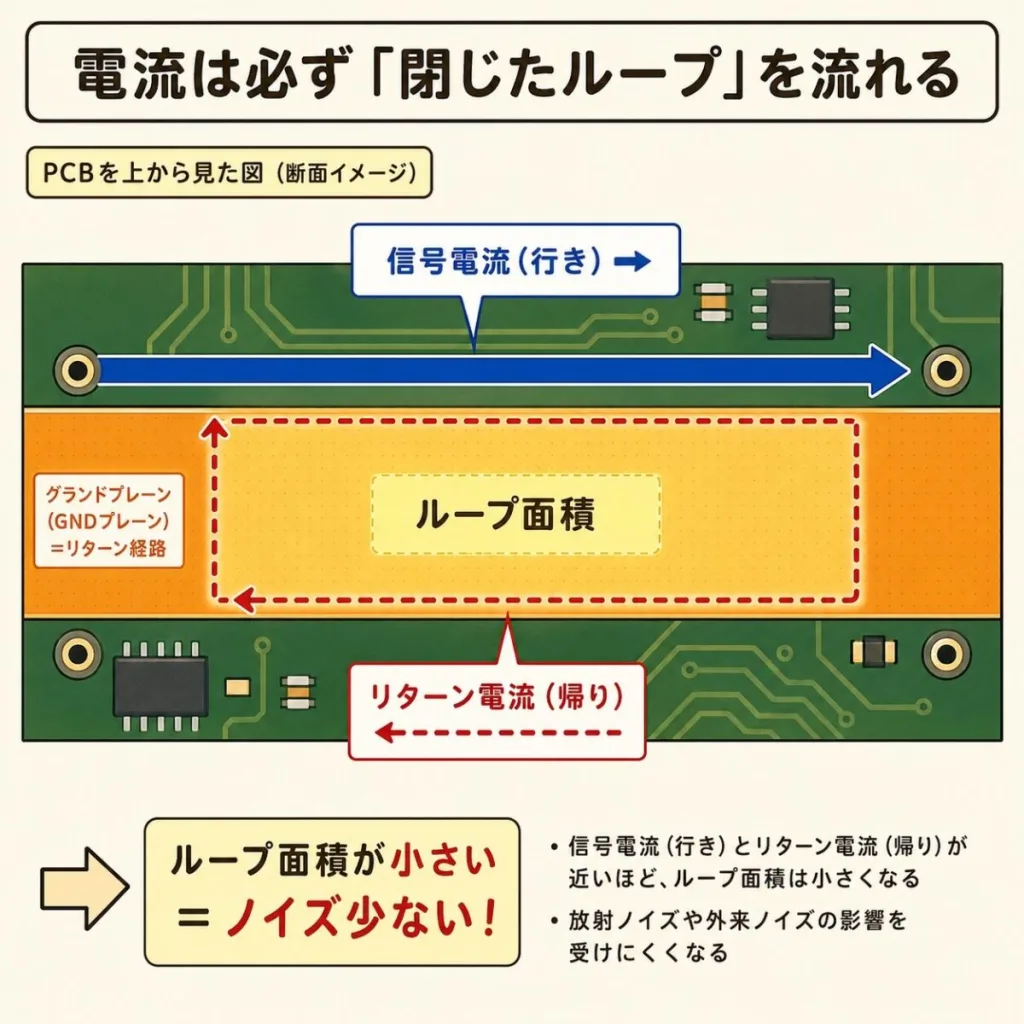

そして、ここからが本題です。この「行きと帰り」のループ面積が大きいほど、ノイズを出しやすく、また受けやすくなります。

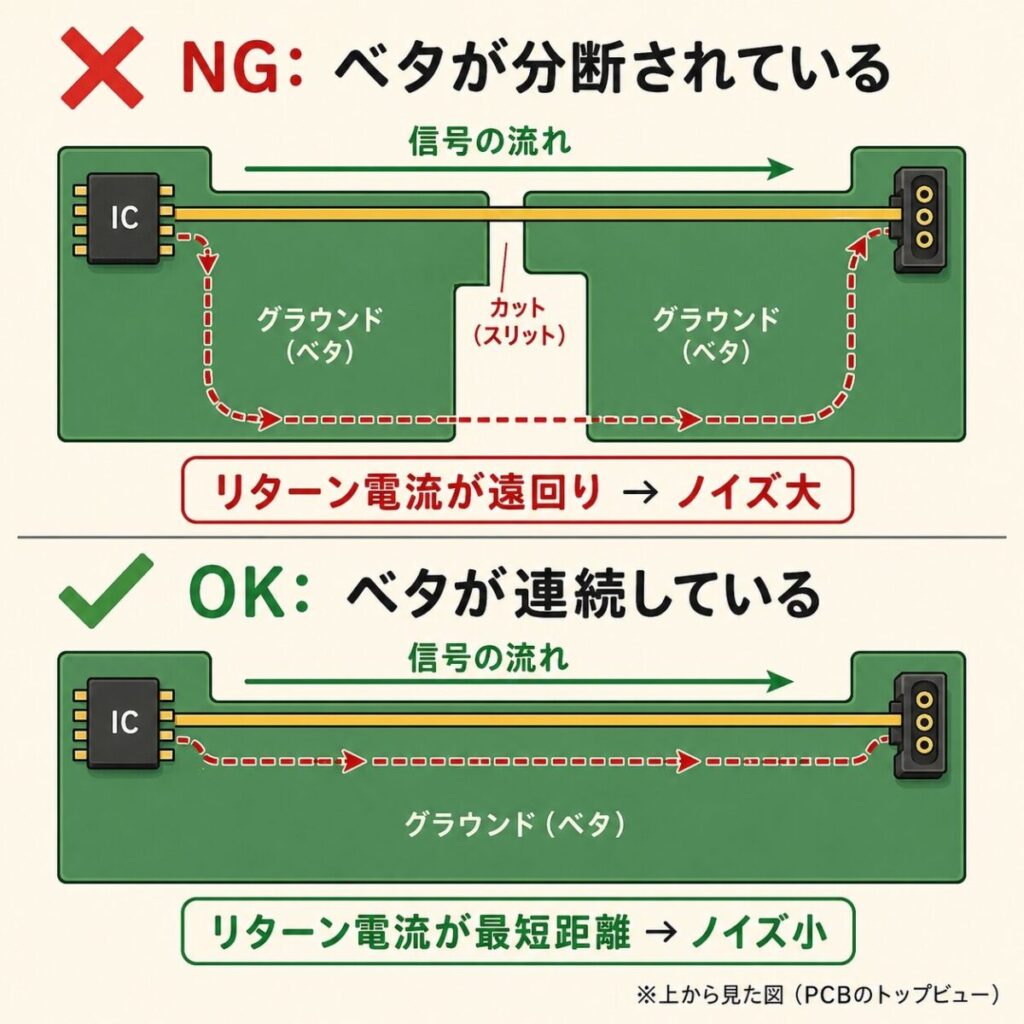

ベタGNDがあると、電流は信号線の真下を最短経路で帰ってくることができます。だからループ面積が小さくなり、ノイズが激減するのです。

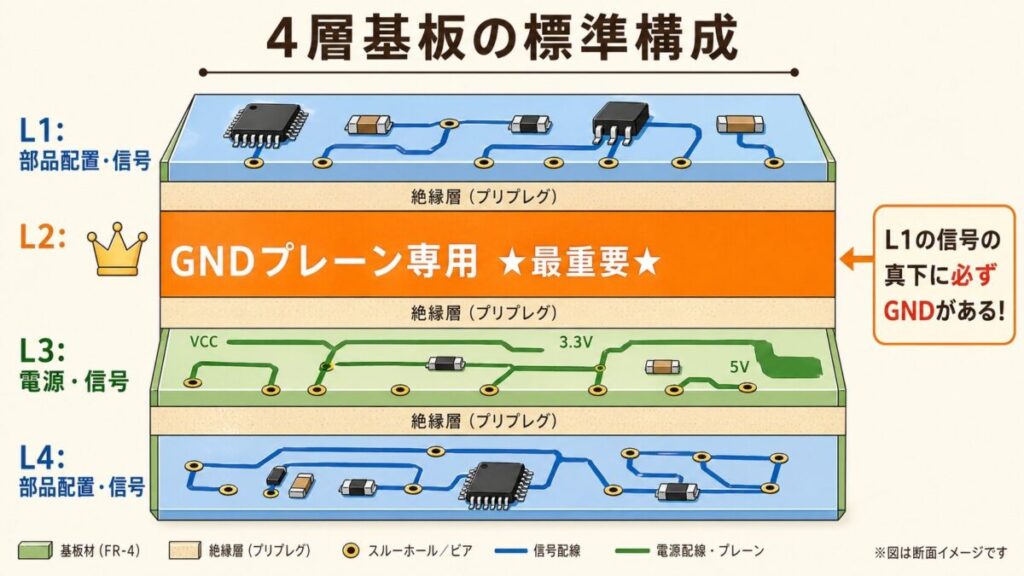

2層基板と4層基板では、ベタGNDの配置が大きく変わります。実務でもっとも多い4層基板の標準的な層構成を紹介します。
