回路設計の新人は何から勉強する?最初の1年で覚える順番とつまずく所

黄色いテスターのテスト棒をブレッドボードの抵抗に当て、赤いLEDが光っている写真に、回路設計の入門・回路設計の新人が最初の1年で覚える順番・読む→決める→選ぶ→作るの文字

※本記事にはプロモーション(広告)が含まれています。

お悩み
こんなふうに思っていませんか?
  • 回路設計の新人として配属されたが、何から勉強すればいいかわからない
  • 覚えることが多すぎて、順番が決められない
  • 先輩に聞く前に、どこでつまずきやすいかを知っておきたい
この記事でわかること
  • 最初の1年で覚えることを、4つの段階に分けた順番
  • なぜその順番なのか(前の段が次の段の材料になる理由)
  • 段階ごとのつまずきやすい所と、防ぎ方
  • この順番で読める連載「回路設計の入門」の記事
結論|まず30秒でわかる答え

回路設計の新人が最初の1年で覚える順番は、①回路図を読む・テスターで測る(1〜3か月)→ ②値を決める(4〜6か月)→ ③データシートを読んで部品を選ぶ(7〜9か月)→ ④試作して確かめ、レビューを受ける(10〜12か月)の4段階です。
月の区切りは目安で、大事なのは順番です。読めない回路の値は決められず、値が決まらないと部品は選べないからです。

この記事に出てくる言葉

わからない言葉が出てきたら、ここに戻ってきてください。本文でも、初めて出たところで言い換えます。

回路図部品のつながりを記号で描いた図
テスター電圧・電流・抵抗・導通を測る道具(マルチメータとも呼ぶ)
導通線や部品が電気的につながっていること
データシート部品メーカーが出す説明書。定格や特性の数字が載っている
絶対最大定格瞬時でも超えてはいけない上限(電圧・電流・温度など)
定格電力その部品が熱で傷まずに使える電力の上限
E24系列売っている抵抗の値の並び(1.0・1.1・1.2・1.3・1.5…)
試作本番の前に、確かめるために作る1台目
レビュー設計の内容を、ほかの人に確かめてもらうこと

回路設計の新人は、何から勉強すればいいのでしょうか。回路図、部品、計算、測定器、基板、規格。覚えることが一度に押し寄せるので、はじめは戸惑って当然です。

この記事では、回路設計の仕事の流れに沿って、最初の1年で覚えることを4つの段階に並べました。段階ごとに、つまずきやすい所と防ぎ方を、具体的な数字で示します。

黄色いテスターのテスト棒をブレッドボードの抵抗に当て、赤いLEDが光っている写真に、回路設計の入門・回路設計の新人が最初の1年で覚える順番・読む→決める→選ぶ→作るの文字

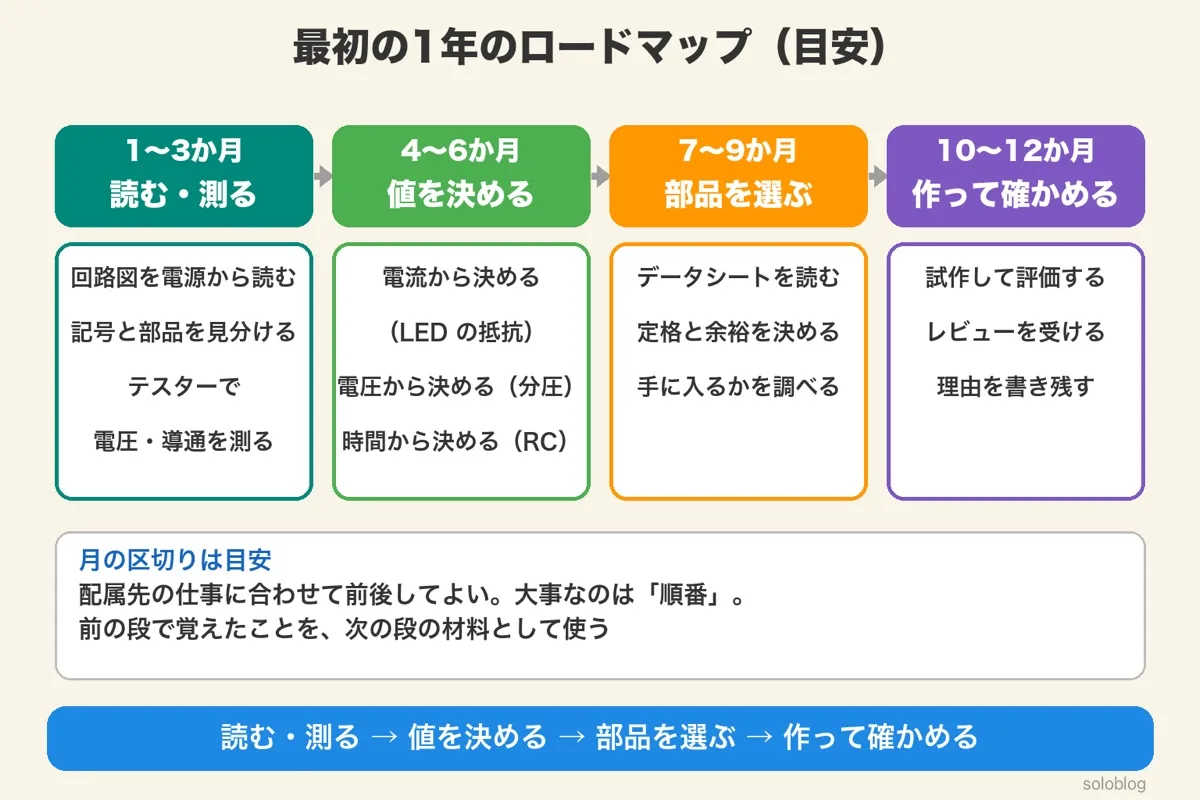

回路設計の新人が最初の1年で覚える順番(全体像)

最初の1年は、読む・測る → 値を決める → 部品を選ぶ → 作って確かめる、の4段階で進めます。回路設計の仕事の流れと同じ順番です。

時期(目安)段階覚えること
1〜3か月読む・測る回路図を電源から読む・記号と部品を見分ける・テスターで電圧と導通を測る
4〜6か月値を決める電流から・電圧から・時間から、抵抗やコンデンサの値を計算する
7〜9か月部品を選ぶデータシートを読む・定格に余裕を持たせる・手に入る部品を選ぶ
10〜12か月作って確かめる試作して評価する・レビューを受ける・決めた理由を書き残す

月の区切りは目安です。配属先によっては、はじめから試作の手伝いをすることもあります。そのときも、手を動かしながら「読む → 決める → 選ぶ」の順に頭の中を整理すると、覚えたことがつながります。

つまり、1年の目標は「1つの回路を、読んで、値を決めて、部品を選んで、作って確かめる」を一人で通せることです。

最初の1年のロードマップ。1〜3か月は読む・測る(回路図を電源から読む・記号と部品を見分ける・テスターで電圧と導通を測る)、4〜6か月は値を決める(電流から・電圧から・時間から)、7〜9か月は部品を選ぶ(データシート・定格と余裕・手に入るか)、10〜12か月は作って確かめる(試作と評価・レビュー・理由を書き残す)。月の区切りは目安

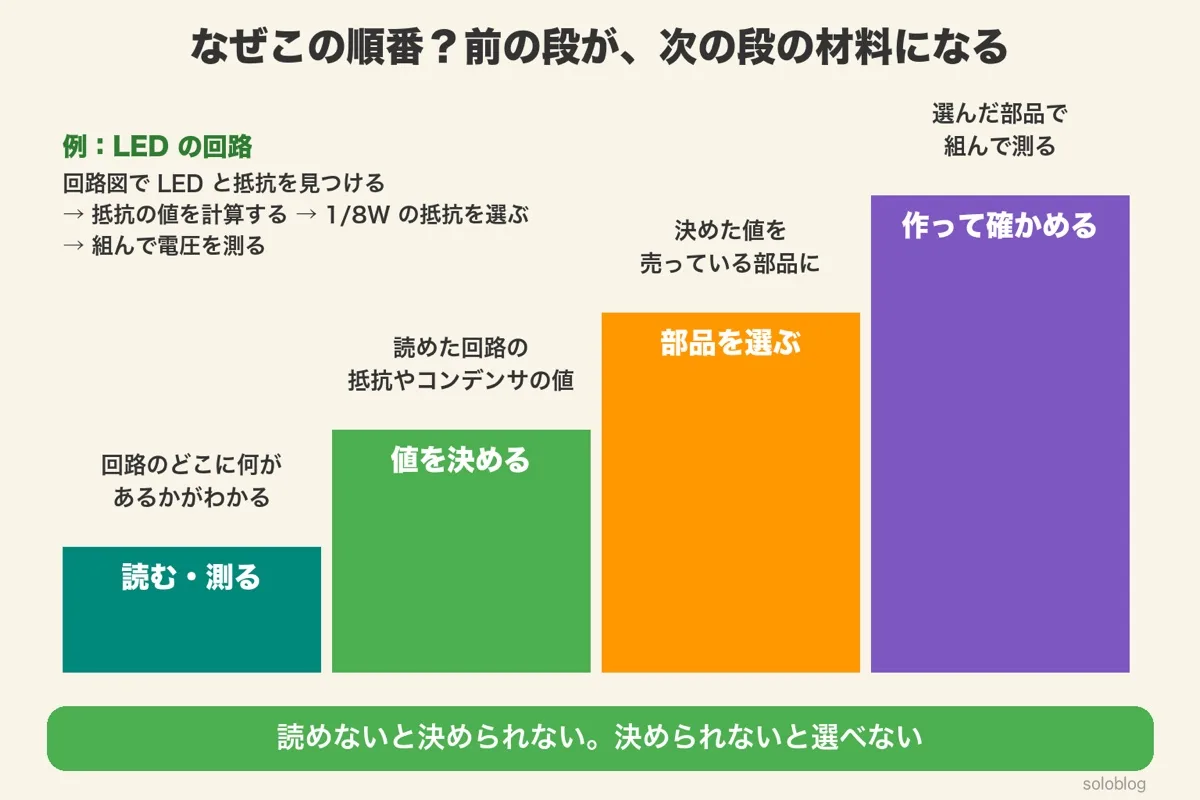

なぜこの順番?前の段が、次の段の材料になる

この順番にする理由は、前の段で覚えたことが、次の段の材料になるからです。読めない回路の値は決められず、値が決まらないと部品は選べません。

LED を点ける回路で考えます。

読む・測る

回路図で、LED と抵抗がどこにつながっているかを見つける

値を決める

LED に流す電流から、抵抗の値を計算する(例:140Ω)

部品を選ぶ

売っている値(150Ω)と、熱に耐える大きさ(1/8W)の抵抗を選ぶ

作って確かめる

組んで電圧を測り、計算どおりの電流が流れているかを確かめる

たとえると

料理で言えば、レシピを読む → 分量を決める → 材料を買う → 作って味見する、の順番です。レシピが読めないうちに材料を買いに行くと、何を何グラム買えばいいかわかりません。

つまり、どの段階も「前の段の答え」を使って進みます。順番を飛ばすと、覚えたことがばらばらになりやすいのです。

読む・測る、値を決める、部品を選ぶ、作って確かめるの4段の階段。LEDの回路を例に、回路図でLEDと抵抗を見つける→抵抗の値を計算する→1/8Wの抵抗を選ぶ→組んで電圧を測る

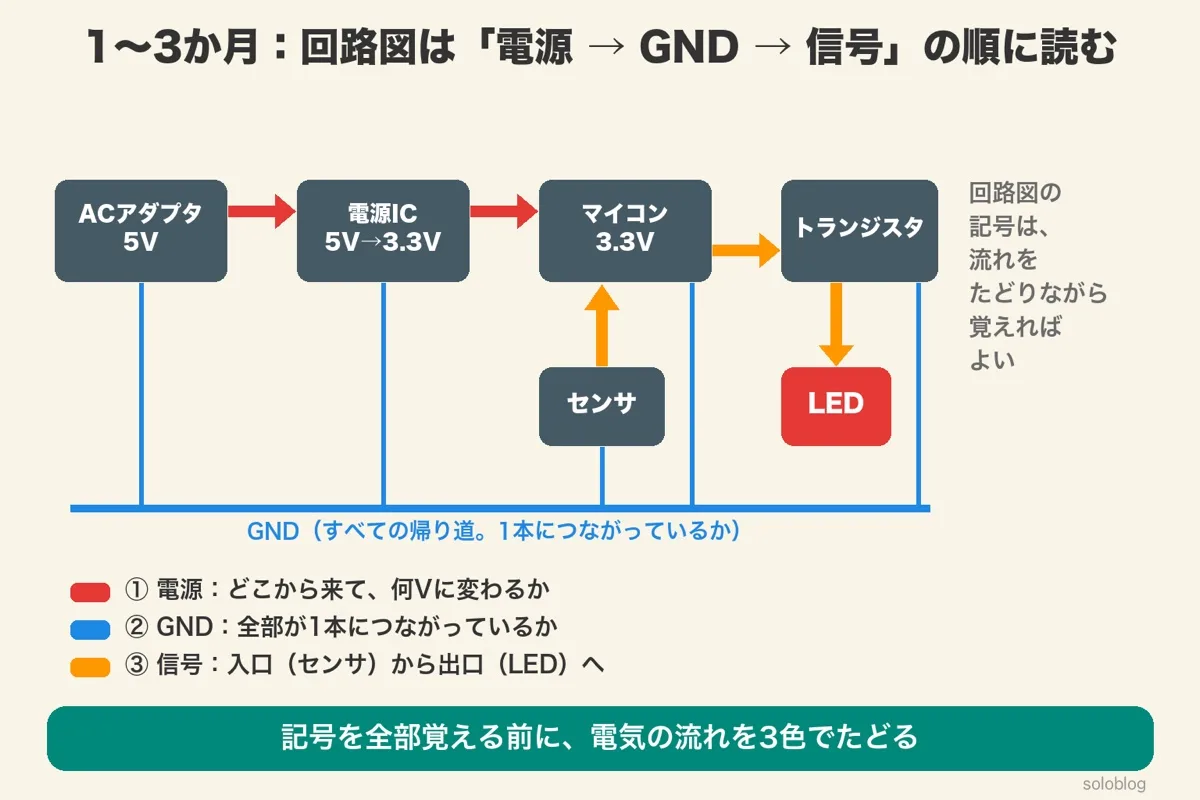

1〜3か月:回路図は「電源 → GND → 信号」の順に読む

回路図は、記号を全部覚えてから読むものではありません。電源の流れ、GND のつながり、信号の流れの3つを、順にたどって読みます。

① 電源

電気がどこから来て、何V に変わるかを追う。例:AC アダプタの 5V → 電源IC で 3.3V → マイコンへ

② GND

すべての部品の GND(電圧の基準で、電流の帰り道)が、1本につながっているかを確かめる

③ 信号

入口(センサやスイッチ)から出口(LED やモーター)へ、信号の通り道を追う

3色のペンで、電源を赤、GND を青、信号を橙になぞると、回路のかたまりが見えてきます。記号は、なぞりながら1つずつ覚えれば十分です。

注意|記号は図面によって形が違う

抵抗の記号には、長方形のものとギザギザのものがあります。規格の新旧や、国による違いです。見慣れない記号は、部品表(どの記号がどの部品かの一覧)と見比べて確かめます。

GNDとは?0Vの線ではなく電流の帰り道|GNDバウンスと分ける理由を図解
あわせて読みたい
GNDとは?0Vの線ではなく電流の帰り道|GNDバウンスと分ける理由を図解

GND が「0V の線」ではなく「電流の帰り道」である理由がわかる

つまり、最初の3か月は「回路図を色でなぞれる」ことが目標です。

ACアダプタ5V→電源IC 5V→3.3V→マイコン3.3Vの電源の流れを赤の矢印、センサ→マイコン→トランジスタ→LEDの信号を橙の矢印、ACアダプタ・電源IC・マイコン・センサ・トランジスタが1本のGNDにつながる様子を青の線で示したブロック図

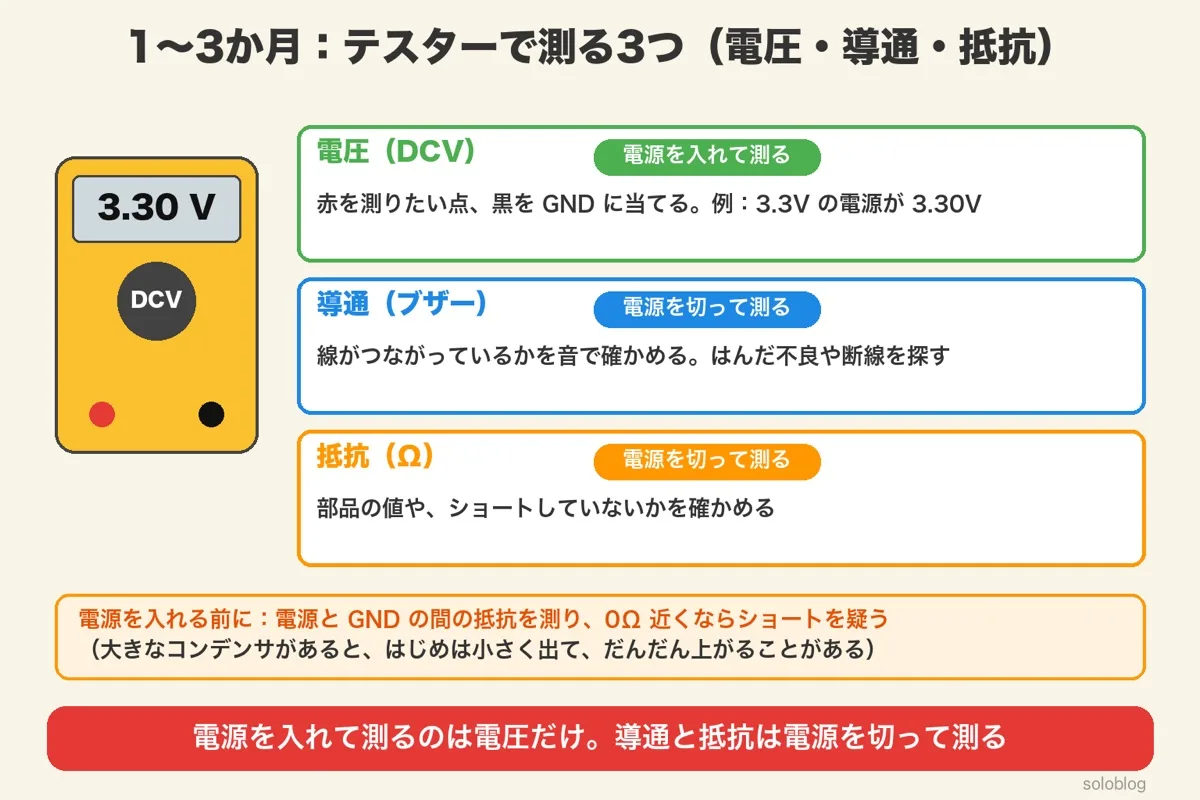

1〜3か月:テスターで測る3つ(電圧・導通・抵抗)

テスターで最初に覚えるのは、電圧・導通・抵抗の3つです。電源を入れて測るのは電圧だけで、導通と抵抗は電源を切って測ります。

測るもの電源使い方
電圧(DCV)入れて測る赤のテスト棒を測りたい点、黒を GND に当てる。例:3.3V の電源なら 3.30V 前後
導通(ブザー)切って測る線がつながっているかを音で確かめる。はんだ付けの不良や断線を探す
抵抗(Ω)切って測る部品の値や、ショート(つながってはいけない所がつながる)していないかを確かめる
POINT|電源を入れる前の習慣

組んだ回路に電源を入れる前に、電源と GND の間の抵抗を測ります。0Ω に近ければショートを疑います。大きなコンデンサがある回路では、はじめは小さく出て、だんだん上がることがあります。

測定の誤差とは?|系統誤差・偶然誤差・測定不確かさを実務目線で完全図解
あわせて読みたい
測定の誤差とは?|系統誤差・偶然誤差・測定不確かさを実務目線で完全図解

測った値がずれる理由(誤差)を、図で整理できる

つまり、テスターは「電源を入れる前」と「入れた後」で測るものが違います。この使い分けが、最初の3か月のもう1つの目標です。

テスターの絵と、電圧(DCV、電源を入れて測る。赤を測りたい点・黒をGND)、導通(ブザー、電源を切って測る)、抵抗(Ω、電源を切って測る)の3つ。電源を入れる前に電源とGNDの間の抵抗を測り、0Ω近くならショートを疑う

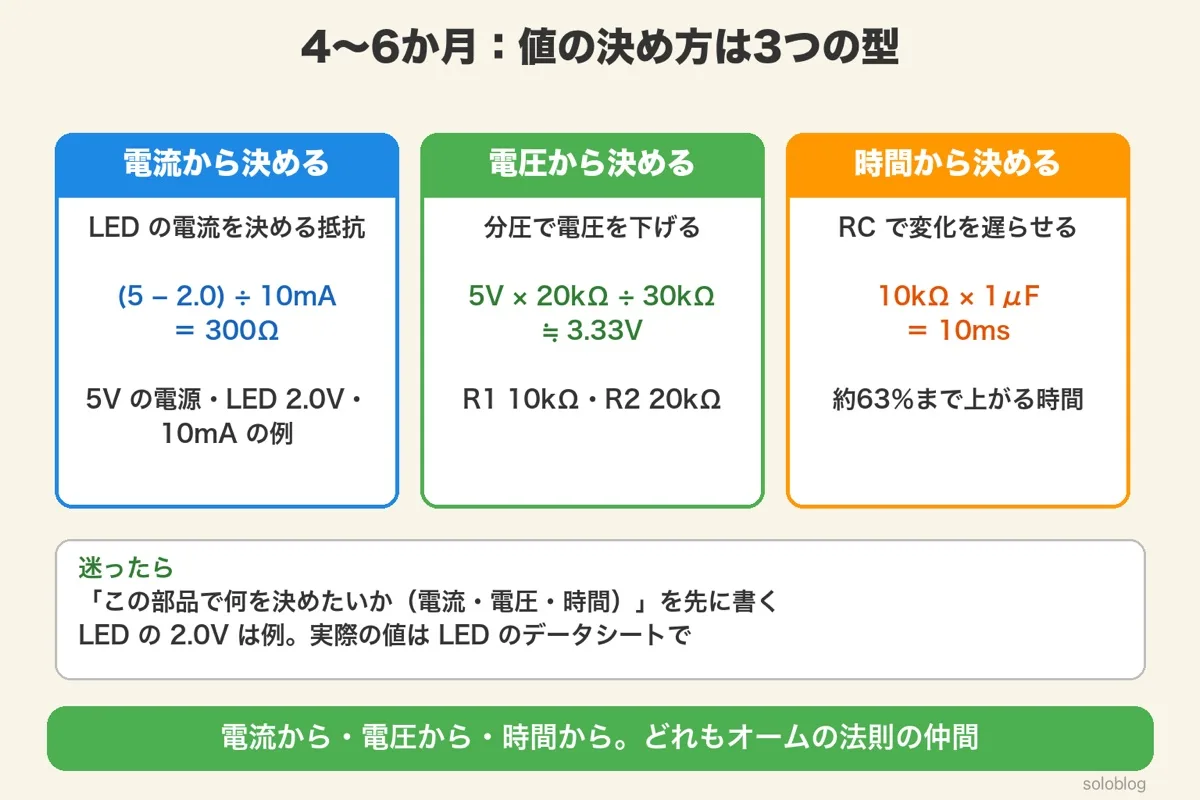

4〜6か月:値の決め方は3つの型(電流・電圧・時間)

抵抗やコンデンサの値の決め方は、電流から決める・電圧から決める・時間から決める、の3つの型に分けられます。どれもオームの法則の仲間です。

型1:電流から決める(LED の抵抗)

STEP 1

5V の電源で、赤い LED(電圧は例として 2.0V)に 10mA 流したい

STEP 2

抵抗にかかる電圧 = 5 − 2.0 = 3.0V

STEP 3

抵抗 = 3.0V ÷ 0.010A = 300Ω(E24 にある値)

型2:電圧から決める(分圧)

STEP 1

5V の信号を、3.3V のマイコンが受けられる電圧に下げたい

STEP 2

上に 10kΩ、下に 20kΩ をつなぐ

STEP 3

出力 = 5V × 20kΩ ÷ (10kΩ + 20kΩ) ≒ 3.33V

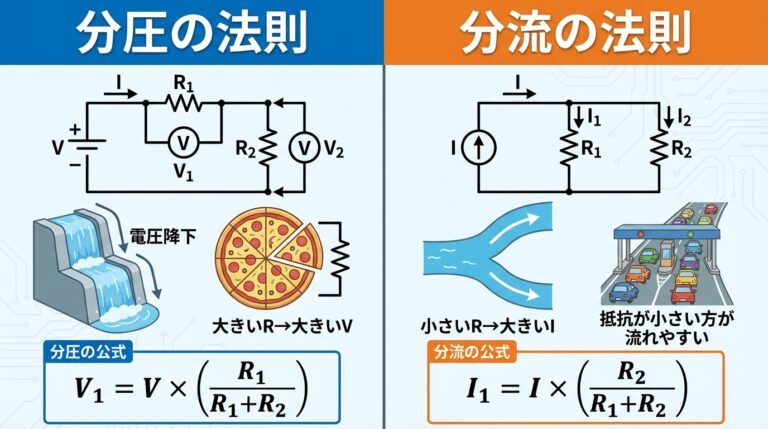

分圧・分流の法則|公式と覚え方、分圧回路・分流器の計算を例題で図解
あわせて読みたい
分圧・分流の法則|公式と覚え方、分圧回路・分流器の計算を例題で図解

分圧の公式を、例題で1から確かめられる

型3:時間から決める(RC)

STEP 1

電源を入れたあと、電圧をゆっくり上げたい

STEP 2

10kΩ と 1μF を組み合わせる

STEP 3

時定数 = 10,000Ω × 0.000001F = 0.01秒(10ms)。この時間で約63%まで上がる

つまり、値を決めるときは、まず「この部品で何を決めたいか(電流・電圧・時間)」を書きます。型が決まれば、式も決まります。

値の決め方の3つの型。電流から決める:(5−2.0)÷10mA=300Ω。電圧から決める:5V×20kΩ÷30kΩ≒3.33V。時間から決める:10kΩ×1μF=10ms(約63%まで上がる時間)

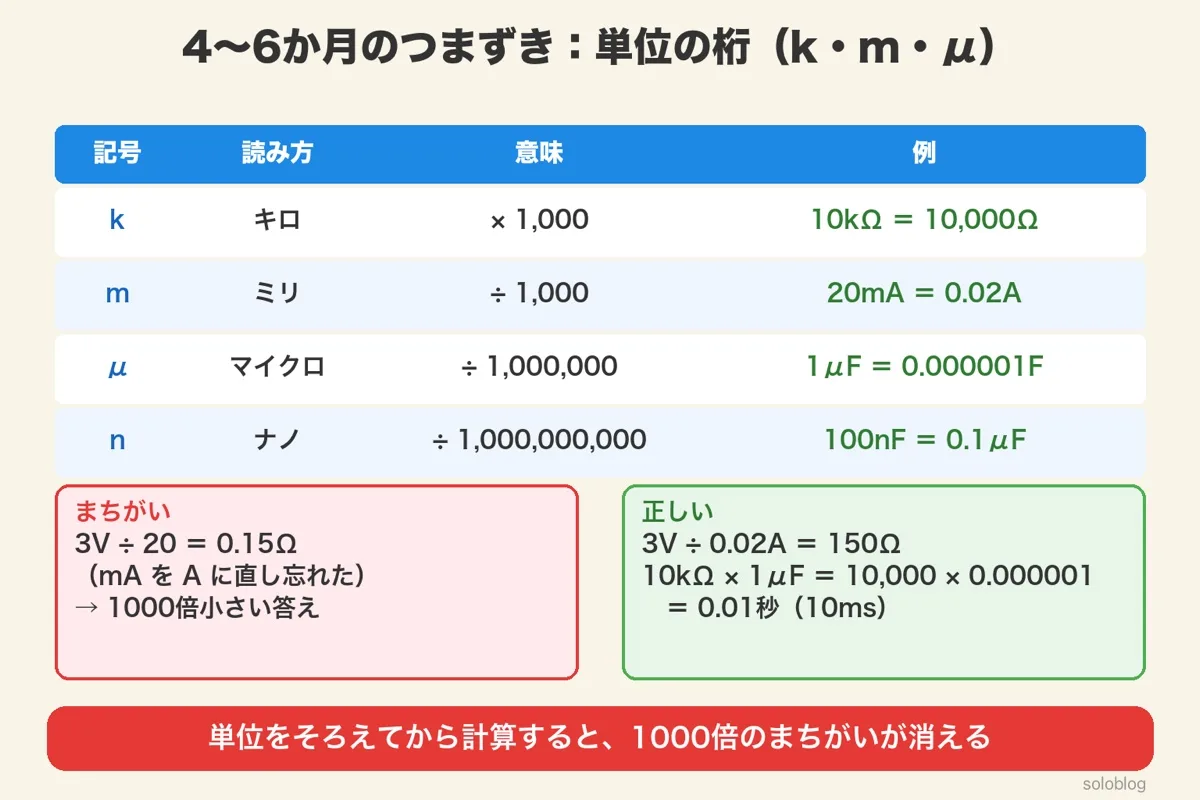

4〜6か月のつまずき:単位の桁(k・m・μ)

値を決める段階でいちばん多いつまずきは、単位の桁のまちがいです。mA や μF を、A や F に直さずに計算すると、答えが1000倍以上ずれます。

記号読み方意味例
kキロ× 1,00010kΩ = 10,000Ω
mミリ÷ 1,00020mA = 0.02A
μマイクロ÷ 1,000,0001μF = 0.000001F
nナノ÷ 1,000,000,000100nF = 0.1μF

よくあるまちがいの例

3V を 20mA で割って抵抗を出すとき、20mA を 20 のまま計算すると、3 ÷ 20 = 0.15Ω になります。正しくは 3V ÷ 0.02A = 150Ω です。1000倍小さい答えになってしまいました。

POINT|防ぎ方

計算する前に、すべてを A・V・Ω・F の単位にそろえます。答えが出たら、もう一度 k・m・μ に戻して「その値の部品は売っていそうか」を考えます。0.15Ω の抵抗で LED を点けることはまずないので、ここで気づけます。

つまり、「単位をそろえてから計算し、答えが現実的かを見る」。この2つで、桁のまちがいはほぼ防げます。

単位の桁の表(kは×1,000で10kΩ=10,000Ω、mは÷1,000で20mA=0.02A、μは÷1,000,000で1μF=0.000001F、nは÷1,000,000,000で100nF=0.1μF)。まちがいは3V÷20=0.15Ω、正しくは3V÷0.02A=150Ω

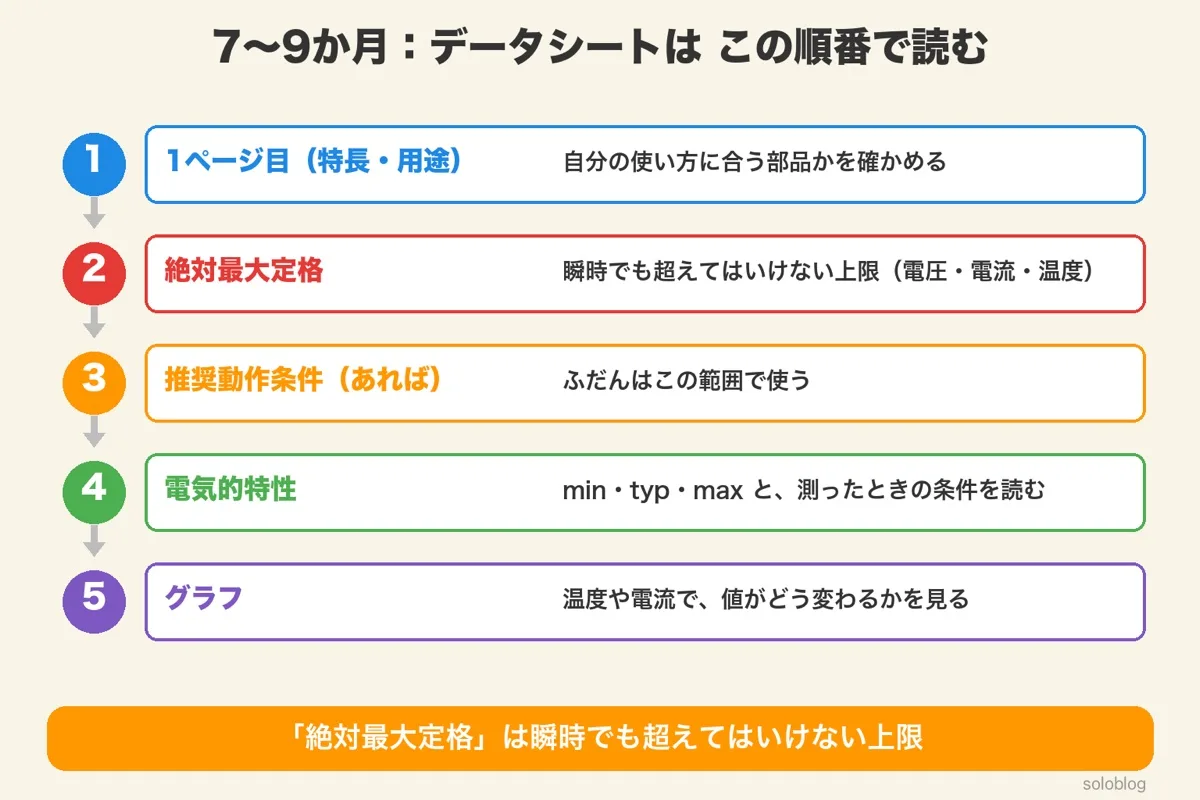

7〜9か月:データシートは決まった順番で読む

データシートは、1ページ目 → 絶対最大定格 → 推奨動作条件 → 電気的特性 → グラフ、の順に読みます。はじめから全部を読もうとしないことが大切です。

① 1ページ目

特長と用途を読み、自分の使い方に合う部品かを確かめる

② 絶対最大定格

瞬時でも超えてはいけない上限(電圧・電流・温度など)。ここを超える使い方は、どんなに短い時間でもしない

③ 推奨動作条件(あれば)

ふだんはこの範囲で使う、という条件。載っていない部品もある

④ 電気的特性

min(最小)・typ(代表)・max(最大)の数字と、その数字を測ったときの条件(温度・電圧・電流)を読む

⑤ グラフ

温度や電流で、値がどう変わるかを見る

注意|typ の値だけで計算しない

typ は「よくある値」で、保証ではありません。足りないと困る数字は最小、大きすぎると困る数字は最大で計算します。

ダイオードのデータシートの読み方|5大パラメータを徹底解説
あわせて読みたい
ダイオードのデータシートの読み方|5大パラメータを徹底解説

ダイオードを例に、データシートの5つの大事な数字の読み方がわかる

つまり、データシートは「上限 → ふだんの範囲 → 数字の幅」の順に読めば、迷いません。

データシートを読む順番の5段。1ページ目(特長・用途)、絶対最大定格(瞬時でも超えてはいけない上限)、推奨動作条件(あれば。ふだんはこの範囲)、電気的特性(min・typ・maxと条件)、グラフ(温度や電流での変化)

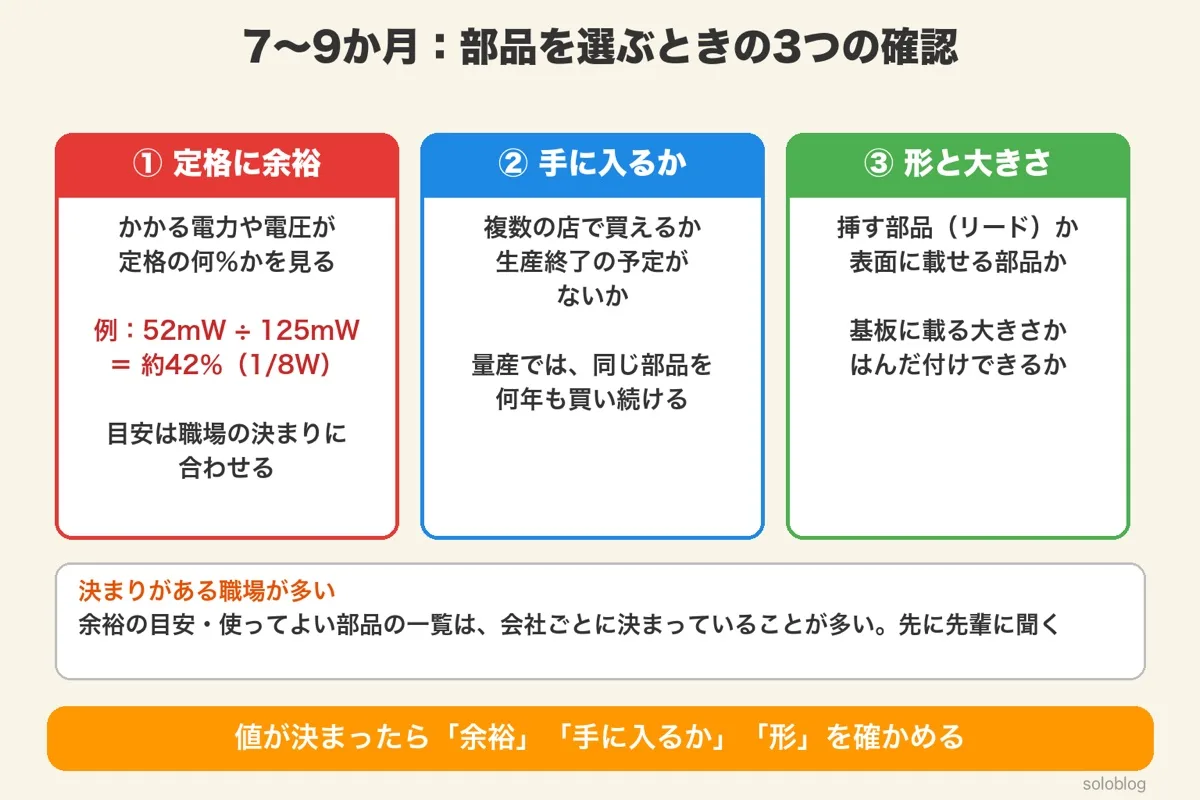

7〜9か月:部品を選ぶときの3つの確認

値が決まったら、定格に余裕があるか、手に入るか、形と大きさが合うか、の3つを確かめて部品を選びます。

確認1:定格に余裕があるか

LED の抵抗の例で、150Ω の抵抗に 2.8V かかり、約18.7mA 流れるとします。抵抗で熱になる電力は 2.8V × 18.7mA ≒ 52mW です。

1/8W(125mW)の抵抗なら、52 ÷ 125 ≒ 42% で使うことになります。定格ぎりぎりではなく、余裕を持たせて使うのが基本です。どこまで余裕を取るかの目安は、職場ごとに決まっていることが多いので、先に確かめます。

確認2:手に入るか

量産する製品では、同じ部品を何年も買い続けます。複数の販売店で買えるか、生産終了の予定がないかを確かめます。

確認3:形と大きさ

穴に挿す部品(リード部品)か、基板の表面に載せる部品(表面実装)かを選びます。基板に載る大きさか、自分たちの設備ではんだ付けできるかも確かめます。

つまり、部品選びは「値」だけでは終わりません。余裕・入手・形の3つを確かめて、はじめて部品表に書けます。

部品を選ぶときの3つの確認。定格に余裕(例52mW÷125mW=約42%、1/8W)、手に入るか(複数の店・生産終了の予定)、形と大きさ(リード部品か表面実装か・基板に載るか)。余裕の目安は職場ごとの決まりを先に確かめる

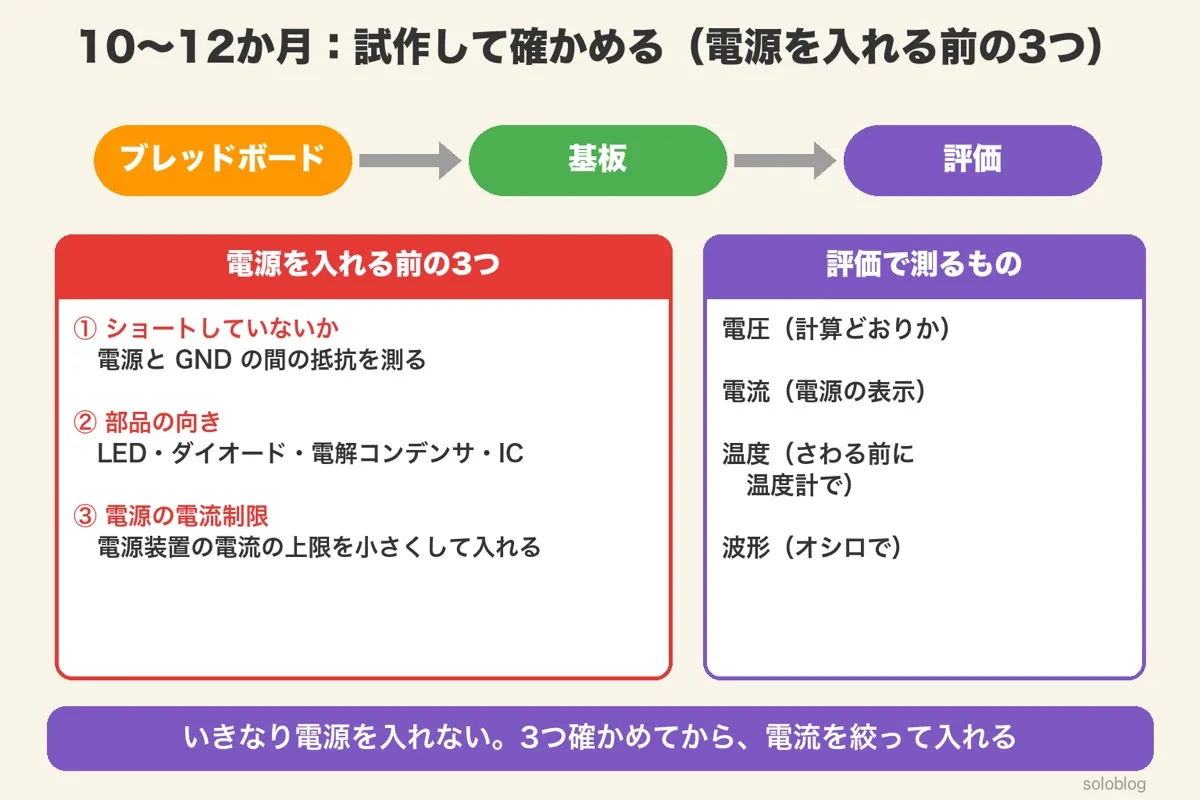

10〜12か月:試作して確かめる(電源を入れる前の3つ)

試作では、いきなり電源を入れません。ショート・部品の向き・電源の電流制限の3つを確かめてから、電流を絞って電源を入れます。

① ショートしていないか

電源と GND の間の抵抗をテスターで測る

② 部品の向き

LED・ダイオード・電解コンデンサ・IC は、向きを逆にすると動かないか壊れる。印や足の長さを確かめる

③ 電源の電流制限

電源装置の電流の上限を小さめにしてから入れる。もし何かがおかしくても、大きな電流が流れ続けない

電源を入れたら、電圧が計算どおりか、電源の表示の電流がおかしくないか、部品が熱くなっていないか(素手でさわる前に温度計で)を確かめます。オシロスコープがあれば、波形も見ます。

【完全図解】はんだ付け不良5選|ブリッジ・イモハン・チップ立ち徹底解説
あわせて読みたい
【完全図解】はんだ付け不良5選|ブリッジ・イモハン・チップ立ち徹底解説

基板にしたあと、はんだ付けのどこに不良が出やすいかがわかる

つまり、「確かめてから電源を入れる」を習慣にすれば、試作で部品を焼くことはぐっと減ります。

ブレッドボード→基板→評価の流れと、電源を入れる前の3つ(ショートしていないか・部品の向き・電源の電流制限)、評価で測るもの(電圧・電流・温度・波形)

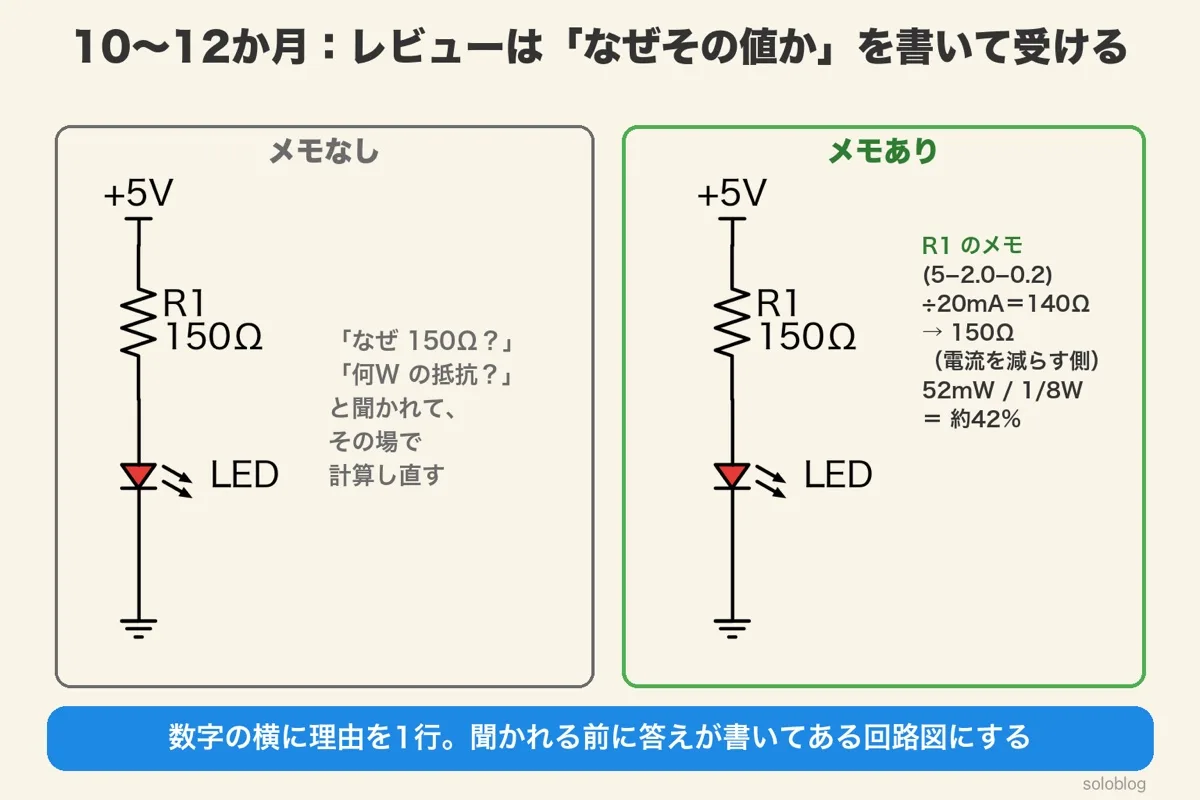

10〜12か月:レビューは「なぜその値か」を書いて受ける

設計レビューでは「なぜその値か」を必ず聞かれます。回路図や設計メモの数字の横に、計算と理由を1行書いておくと、聞かれる前に答えがそろいます。

例えば、LED の抵抗 R1 が 150Ω なら、次のように書いておきます。

R1 のメモの例
(5 − 2.0 − 0.2) ÷ 20mA = 140Ω → 150Ω(電流を減らす側)/ 52mW ÷ 1/8W = 約42%

メモがないと、レビューで聞かれてからその場で計算し直すことになります。メモがあれば、確認する人も計算を追えるので、レビューが早く進みます。半年後に自分で見直すときにも役に立ちます。

パワエレ基板設計チェックリスト|レビュー前の20項目
あわせて読みたい
パワエレ基板設計チェックリスト|レビュー前の20項目

レビューの前に、自分で確かめておく20の項目がわかる

つまり、レビューは「数字+理由」で受ける。理由を書く習慣は、1年目でいちばん差がつく所です。

+5VからR1 150ΩとLEDを通ってGNDへの回路図を2つ並べた比較。メモなしは「なぜ150Ω?」と聞かれてその場で計算し直す。メモありはR1の横に(5−2.0−0.2)÷20mA=140Ω→150Ω、52mW/1/8W=約42%

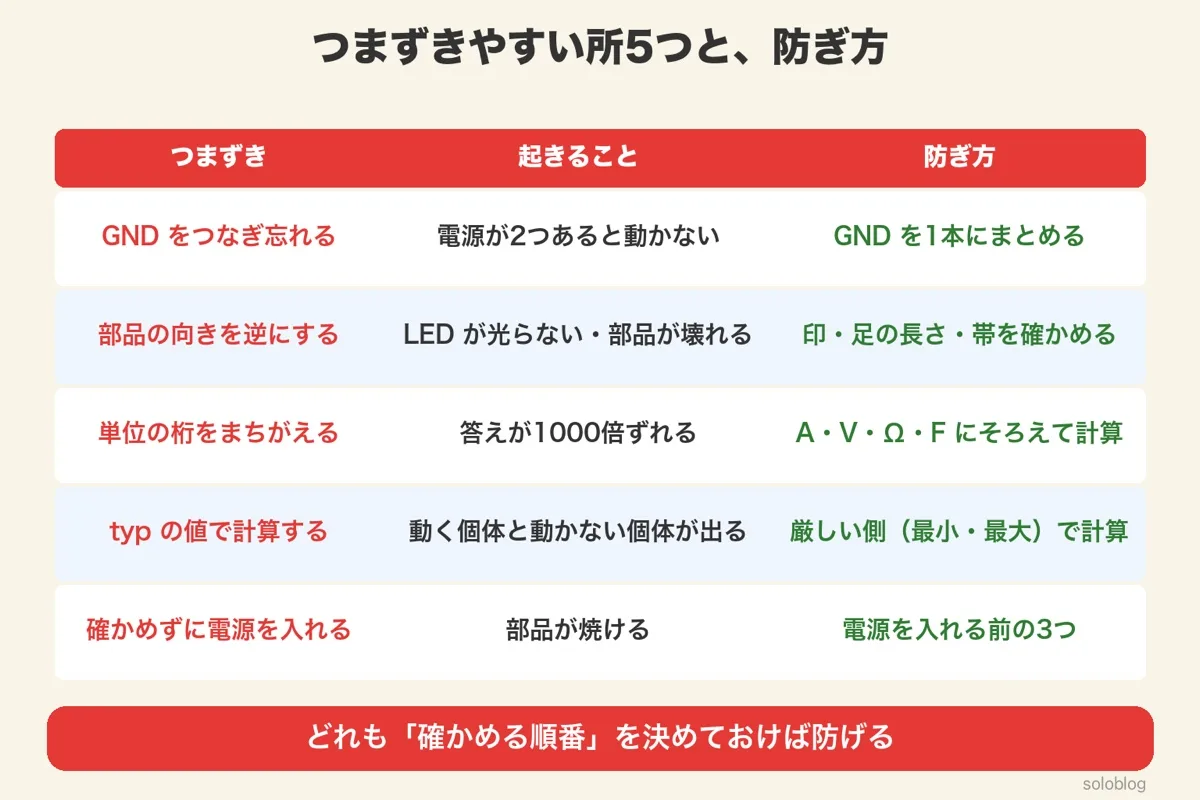

回路設計の新人がつまずきやすい所5つと、防ぎ方

新人がつまずきやすいのは、GND のつなぎ忘れ・部品の向き・単位の桁・typ 値での計算・確かめずに電源を入れる、の5つです。どれも確かめる順番を決めておけば防げます。

つまずき起きること防ぎ方
GND をつなぎ忘れる電源が2つある回路で、動かないすべての GND を1本にまとめる
部品の向きを逆にするLED が光らない・部品が壊れる印・足の長さ・帯を確かめる
単位の桁をまちがえる答えが1000倍ずれるA・V・Ω・F にそろえてから計算する
typ の値で計算する動く個体と動かない個体が出る厳しい側(最小・最大)で計算する
確かめずに電源を入れる部品が焼ける電源を入れる前の3つを確かめる

5つのうち4つは、計算や知識ではなく「確かめる手順」の問題です。チェックの順番を紙に書いて、作業のたびに見る。それだけで多くは防げます。

つまり、つまずきは「知らない」より「確かめ忘れ」から起きます。順番を決めておくことが、いちばんの対策です。

つまずきやすい所5つの表。GNDのつなぎ忘れ、部品の向きを逆、単位の桁のまちがい、typの値で計算、確かめずに電源を入れる。それぞれ起きることと防ぎ方

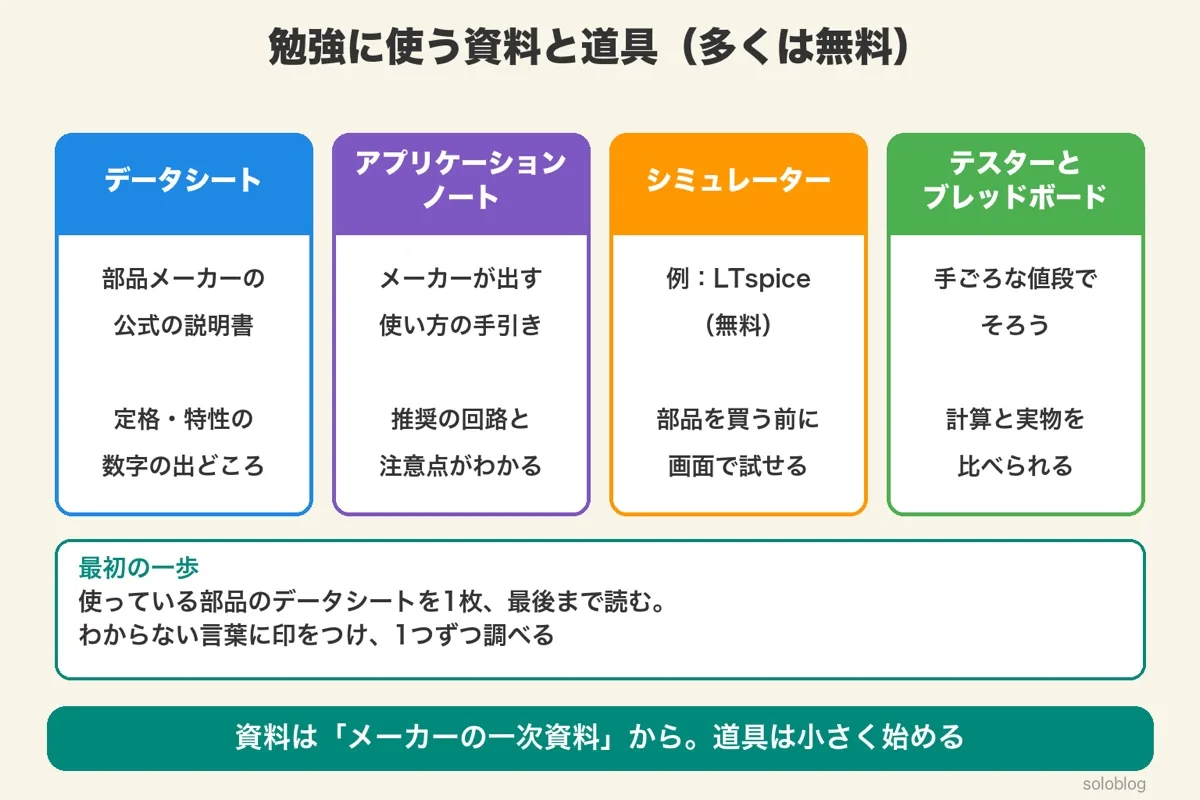

回路設計の勉強に使う資料と道具

勉強の資料は、部品メーカーのデータシートとアプリケーションノートが基本です。道具は、無料のシミュレーターと、テスター・ブレッドボードから小さく始められます。

資料・道具何がわかるか費用
データシート部品の定格・特性の数字。すべての計算の出どころ無料(メーカーの公式サイト)
アプリケーションノートメーカーが出す使い方の手引き。推奨の回路と注意点無料
シミュレーター(例:LTspice)部品を買う前に、回路の動きを画面で試せる無料
回路図CAD(例:KiCad)回路図と基板の図を描ける無料
テスター・ブレッドボード計算と実物を比べられる手ごろな値段でそろう

最初の一歩は、職場で使っている部品のデータシートを1枚、最後まで読むことです。わからない言葉に印をつけ、1つずつ調べていくと、半年で読める量がぐっと増えます。

つまり、教材の中心は「メーカーの一次資料」。そこに、計算と実物で確かめる道具を足していきます。

勉強に使う4つ。データシート(部品メーカーの公式の説明書)、アプリケーションノート(使い方の手引き)、シミュレーター(例LTspice、無料)、テスターとブレッドボード。最初の一歩は使っている部品のデータシートを1枚最後まで読む

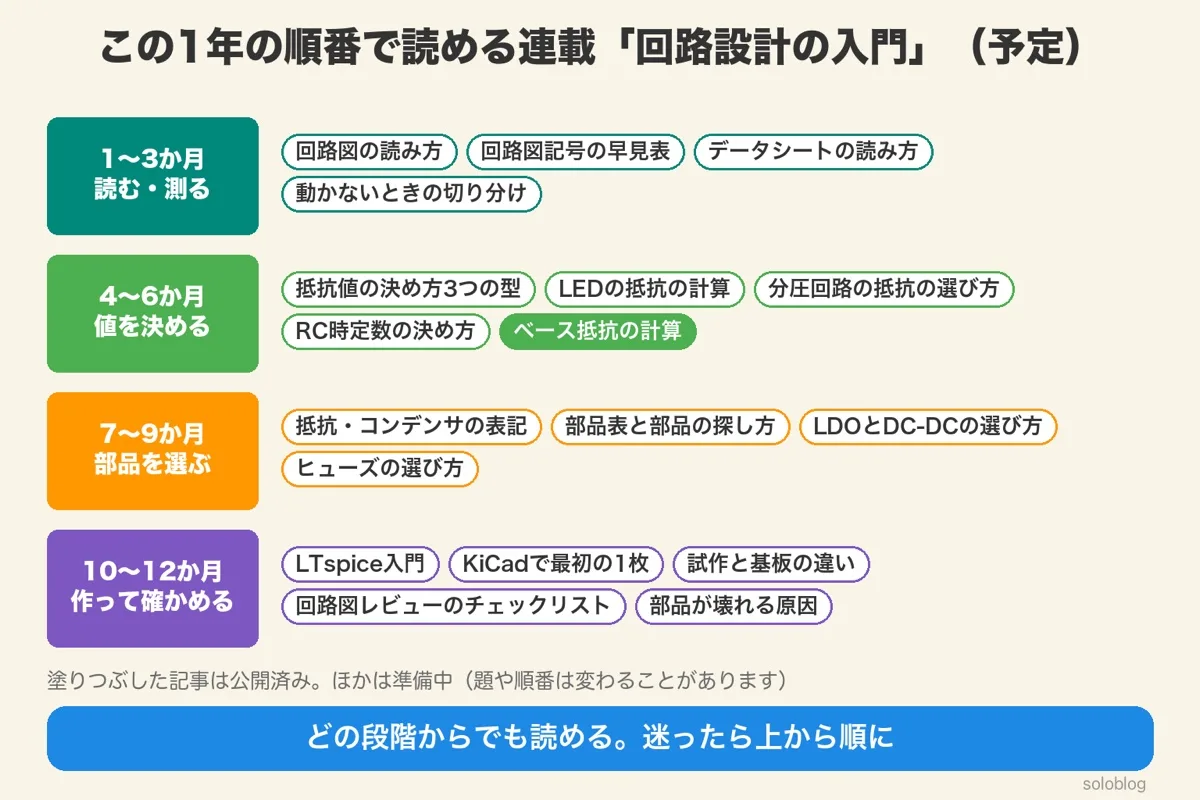

この1年の順番で読める連載「回路設計の入門」

連載「回路設計の入門」は、この記事の4段階と同じ順番で読めるように並べています。今いる段階の記事から読み始めて大丈夫です。

連載「回路設計の入門」の読む順番(予定)
1〜3か月:読む・測る
  1. 回路図の読み方
  2. 回路図記号の早見表
  3. データシートの読み方
  4. 回路が動かないときの切り分け
4〜6か月:値を決める
  1. 抵抗値の決め方3つの型
  2. LEDの抵抗の計算
  3. 分圧回路の抵抗の選び方
  4. RC時定数の決め方
  5. ベース抵抗の計算(公開中。下の「次に読むべき記事」から読めます)
7〜9か月:部品を選ぶ
  1. 抵抗・コンデンサの表記の読み方
  2. 部品表(BOM)と部品の探し方
  3. LDOとDC-DCの選び方
  4. ヒューズの選び方
10〜12か月:作って確かめる
  1. LTspice入門
  2. KiCadで最初の1枚
  3. ブレッドボードで動いて基板で動かない理由
  4. 回路図レビューのチェックリスト
  5. 部品が壊れる原因と防ぎ方

印のない記事は準備中です。公開したら、この一覧からリンクします。題や順番は変わることがあります。

電験三種などで電気の理論を勉強したことがある人は、もう1本の入口「電験三種の知識は回路設計でどう使う?」もあわせて読むと、知っている計算がどこで使えるかがわかります(準備中)。

つまり、迷ったら上から順に。1本ずつ、図と計算で確かめながら進めましょう。

1〜3か月、4〜6か月、7〜9か月、10〜12か月の段階ごとに、連載「回路設計の入門」の記事の予定を並べた図。ベース抵抗の計算は公開済み

よくある質問(FAQ)

Q. 回路設計の新人は何から勉強する?

A. 回路図を電源・GND・信号の順に読むことと、テスターで電圧と導通を測ることから始めます。

Q. 回路設計の1年目で覚える順番は?

A. 読む・測る、値を決める、部品を選ぶ、作って確かめる、の順です。前の段が次の段の材料になります。

Q. 回路図の記号は全部覚えてから読む?

A. 全部覚えなくて大丈夫です。電源・GND・信号を色でなぞりながら、出てきた記号を1つずつ覚えます。

Q. データシートはどこから読む?

A. 1ページ目、絶対最大定格、推奨動作条件、電気的特性、グラフの順に読むと、大事な数字を見落としません。

Q. 回路設計の新人がつまずきやすい所は?

A. GNDのつなぎ忘れ、部品の向き、単位の桁、typ値での計算、確かめずに電源を入れることの5つです。

Q. 回路設計の勉強に使う資料は?

A. 部品メーカーのデータシートとアプリケーションノートが基本です。無料のシミュレーターも役立ちます。

まとめ
  • 最初の1年は、読む・測る → 値を決める → 部品を選ぶ → 作って確かめる、の4段階
  • 回路図は電源 → GND → 信号の順に、色でなぞって読む
  • 値の決め方は、電流から・電圧から・時間からの3つの型。単位はそろえてから計算
  • データシートは、絶対最大定格 → 推奨動作条件 → 電気的特性の順に読む
  • 電源を入れる前の3つ(ショート・向き・電流制限)と、「数字+理由」のメモを習慣にする

次の一歩として、職場で使っている回路図を1枚選び、電源を赤・GND を青・信号を橙でなぞってみてください。どこに何があるかが見えたら、最初の段階はもう始まっています。
